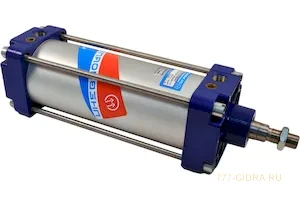

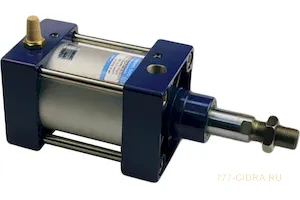

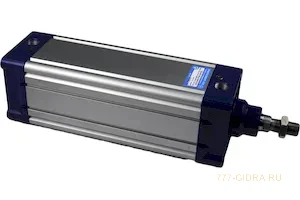

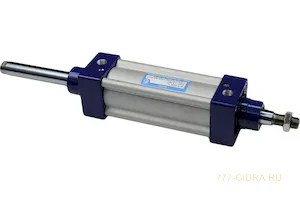

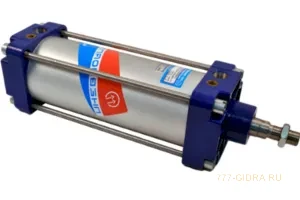

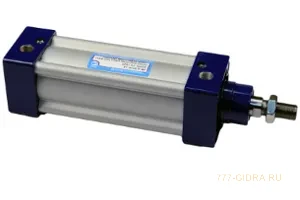

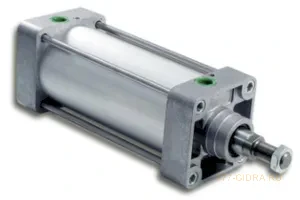

Серия пневмоцилиндров ПЦ13 УШ предназначена для применения в пневматических системах автоматизации промышленного оборудования, где требуется увеличенный ход или специальное позиционирование исполнительного органа за счёт удлинённой гладкой части штока. Конструкция пневмоцилиндра ПЦ13 УШ отличается повышенной точностью направляющих и надёжностью работы в условиях переменных нагрузок.
Пневмоцилиндр ПЦ13 УШ является развитием стандартной серии ПЦ13 и сохраняет все её преимущества: использование гильзы из алюминиевой трубы сложного сечения обеспечивает оптимальное соотношение прочности и массы, высокую коррозионную стойкость и точность внутреннего диаметра. Удлинённый гладкий шток позволяет интегрировать цилиндр в сложные механизмы, где требуется вынос точки крепления или взаимодействие с внешними направляющими.
Области применения пневмоцилиндра ПЦ13 УШ
Пневмоцилиндры ПЦ13 УШ широко используются в автоматических линиях сборки, станках с ЧПУ, роботизированных комплексах, подъёмно-транспортном оборудовании, упаковочных машинах и пресс-формах. Их основное назначение – преобразование энергии сжатого воздуха в возвратно-поступательное движение с увеличенным вылетом штока. Особенность исполнения УШ делает пневмоцилиндр ПЦ13 УШ незаменимым в ситуациях, когда стандартный шток недостаточен для соединения с качалками, рычагами или кулисными механизмами.
Технические характеристики и конструкция
Конструктивно пневмоцилиндр ПЦ13 УШ состоит из гильзы (цилиндра), поршня с уплотнениями, штока с увеличенной гладкой частью и крышек с направляющими втулками. Рабочая среда – очищенный сжатый воздух. Стандартное климатическое исполнение УХЛ4 позволяет эксплуатацию в умеренном и холодном макроклиматических районах.
| Параметр | Значение |
|---|
| Диаметр цилиндра, мм | 32, 40, 50, 63, 80, 100, 125, 160, 200 |
| Максимальное рабочее давление | 1.0 МПа (10 бар) |
| Температура рабочей среды | от +5°C до +80°C |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и масел |
| Присоединительная резьба (штоковая/задняя крышка) | В соответствии с диаметром цилиндра (M10, M12, M16 и т.д.) |
| Тип монтажа | Посредством проушин или резьбовых шпилек |
Габаритные размеры и вес пневмоцилиндров ПЦ13 УШ
В таблице ниже представлены габаритные размеры для различных диаметров серии пневмоцилиндр ПЦ13 УШ. Параметр А2 макс. соответствует максимальной длине штока в сжатом состоянии для исполнения с ходом 500 мм. Вес изделия варьируется в зависимости от диаметра от 0.8 до 8.5 кг.
| Диаметр цилиндра, мм | А2 макс., мм | WH, мм |
|---|
| 32 | 500 | 26 |
| 40 | 30 |
| 50 | 37 |
| 63 |
| 80 | 46 |
| 100 | 51 |
| 125 | 65 |
| 160 | 80 |
| 200 | 95 |
Код ТН ВЭД для данной продукции: 8412.31.000 0
Принцип работы пневмоцилиндра ПЦ13 УШ
Принцип действия пневмоцилиндра ПЦ13 УШ основан на преобразовании энергии сжатого воздуха в механическое линейное перемещение. Подача воздуха через управляющий клапан в поршневую полость приводит к движению поршня со штоком. Возврат осуществляется либо за счёт подачи воздуха в противоположную полость (двустороннего действия), либо пружиной (одностороннего действия). Удлинённая гладкая часть штока (УШ) повышает устойчивость к боковым нагрузкам.
Температурный режим и срок службы
Пневмоцилиндр ПЦ13 УШ рассчитан на работу в диапазоне температур окружающей среды от -40°C до +80°C при условии использования соответствующего смазочного материала в пневмосистеме. Срок службы изделия до первого ремонта составляет не менее 5000 км хода штока или 5 лет эксплуатации в штатном режиме, в зависимости от того, что наступит раньше.
Что останется недвижимым, если в его сторону направится вздувшийся от важности пневмоцилиндр ПЦ13 УШ? – Любая задача, ведь он работает на сжатом воздухе!
Использование на оборудовании
Пневмоцилиндры ПЦ13 УШ устанавливаются на кузнечно-прессовое оборудование, гибочные станки, механизмы подачи заготовок, поворотные столы, манипуляторы, дозаторы, заслонки и клапаны в системах пневмотранспорта. Они совместимы с оборудованием как российского, так и импортного производства при соблюдении условий по давлению и подготовке воздуха.
Ремонт и техническое обслуживание
Конструкция пневмоцилиндра ПЦ13 УШ предусматривает возможность ремонта в полевых условиях. Основными расходными элементами являются уплотнительные кольца и манжеты поршня и штока, а также направляющие втулки. Ремонтный комплект включает в себя уплотнения для конкретного диаметра цилиндра. Для продления срока службы необходимо соблюдать требования по чистоте и смазке подаваемого воздуха.
Работа в экстремальных условиях
Пневмоцилиндр ПЦ13 УШ в исполнении УХЛ способен работать при температурах до -40°C, сохраняя работоспособность. Конструкционные материалы и уплотнения совместимы с отечественными индустриальными маслами, применяемыми в пневмосистемах по ГОСТ. Простота конструкции позволяет производить замену уплотнений и текущий ремонт силами квалифицированного персонала на месте эксплуатации без отправки изделия на завод.
Структура условного обозначения
Условное обозначение модели пневмоцилиндра ПЦ13 УШ формируется следующим образом: ПЦ13 – тип и серия цилиндра; УШ – исполнение с удлинённым штоком; далее через дробь указывается величина удлинения гладкой части штока в мм (например, /50); после пробела – климатическое исполнение. Пример полного обозначения: ПЦ13 УШ/50 УХЛ4 – пневмоцилиндр серии 13 с удлинением гладкой части штока на 50 мм, климатическое исполнение УХЛ4.
Габаритные и присоединительные размеры
Пневмоцилиндр ПЦ13 УШ имеет стандартные присоединительные размеры крепёжных проушин или резьбовых отверстий в соответствии с номинальным диаметром. Изображения с габаритными чертежами и размерами для каждого диаметра из серии можно запросить у наших специалистов.
Примеры заказа
Пример 1: Для замены вышедшего из строя цилиндра на станке требуется модель с диаметром поршня 63 мм и ходом 500 мм, с увеличенным штоком на 100 мм для компенсации конструктивных особенностей. Заказ формируется как: ПЦ13 УШ/100 УХЛ4 (диаметр 63).
Пример 2: Для проектирования нового подъёмного механизма нужен мощный привод. Подбирается цилиндр с диаметром 160 мм, стандартным ходом и удлинением штока на 50 мм. Обозначение для заказа: ПЦ13 УШ/50 УХЛ4 (диаметр 160). Вы можете оформить заявку прямо на сайте.
Доставка по России
Наша компания осуществляет поставки продукции под брендом ГИДРАВЛИКА, включая пневмоцилиндр ПЦ13 УШ, со склада в Екатеринбурге по всей территории Российской Федерации. Доставка доступна в такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и многие другие. Подробности уточняйте в разделе Контакты.
