В системах промышленной автоматизации, где требуется точное позиционирование и надежность, незаменимыми компонентами являются многопозиционные пневмоцилиндры двухстороннего действия КЦ65. Эта серия изделий, поставляемая брендом ГИДРАВЛИКА, представляет собой компактные и эффективные приводы, способные занимать несколько фиксированных положений. Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 нашли широкое применение в станкостроении, робототехнике и автоматизированных линиях благодаря своей универсальности и долговечности. В данной статье мы подробно рассмотрим конструктивные особенности, технические параметры и области применения этих устройств.
Описание и назначение серии КЦ65
Многопозиционные цилиндры двухстороннего действия с независимыми штоками серии КЦ65 представляют собой сложный пневматический привод, состоящий из двух отдельных цилиндровых блоков. Конструкция позволяет штокам выдвигаться в противоположных направлениях, что в зависимости от схемы подключения и длины хода обеспечивает три или четыре четко фиксированных позиции. Основное назначение многопозиционных пневмоцилиндров двухстороннего действия КЦ65 – создание управляемых линейных перемещений в механизмах, где требуется чередование нескольких рабочих положений без использования сложных кинематических схем. Если один конец штока закреплен стационарно, то движение передается на корпус цилиндра, что требует применения гибких подводящих трубопроводов для подачи сжатого воздуха.
Габаритные размеры, вес и код ТН ВЭД
Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 выпускаются в широком диапазоне диаметров – от 12 до 100 мм, что позволяет подобрать привод под конкретные задачи по усилию и скорости. Общая длина узла (L11) варьируется от 97,5 мм для самых компактных моделей до 172,5 мм для цилиндров наибольшего диаметра. Масса устройства напрямую зависит от его типоразмера и используемых материалов, составляя от 0,5 кг для диаметра 12 мм до 5 кг для диаметра 100 мм. Данные приводы классифицируются по Товарной номенклатуре внешнеэкономической деятельности (ТН ВЭД) под кодом 8412.21.0000 – «Пневматические силовые установки и двигатели: цилиндры».

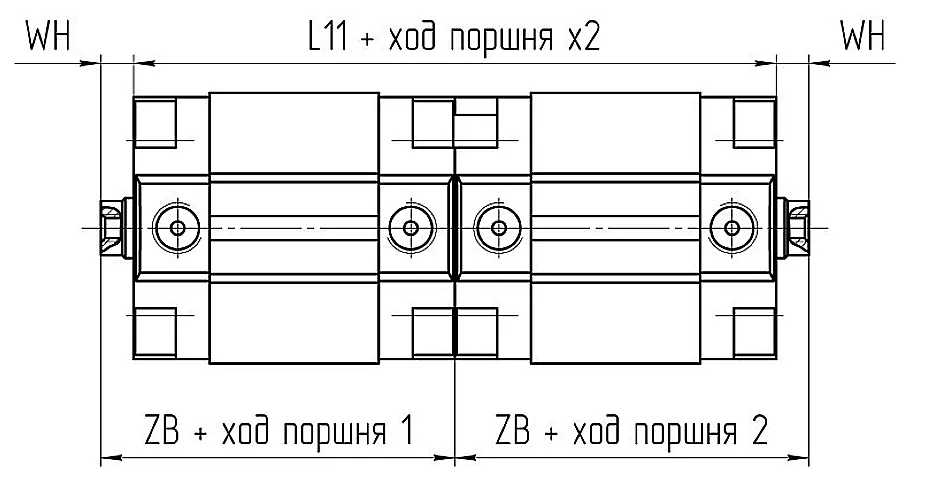

Чертеж многопозиционного пневмоцилиндра двухстороннего действия КЦ65 с указанием основных присоединительных и габаритных размеров.
| Диаметр цилиндра, мм |
L11, мм |
H, мм |
ZB, мм |
Масса (приблизительно), кг |
| 12 |
97.5 |
12.5 |
42.5 |
0.5 |
| 16 |
97.5 |
12.5 |
42.5 |
0.7 |
| 20 |
99.5 |
14.5 |
42.5 |
1.0 |
| 25 |
104.5 |
14.5 |
45.0 |
1.3 |
| 32 |
113.5 |
12.5 |
50.5 |
1.8 |
| 40 |
117.0 |
13.0 |
52.0 |
2.2 |
| 50 |
120.5 |
14.5 |
53.0 |
2.8 |
| 63 |
131.5 |
16.5 |
57.5 |
3.5 |
| 80 |
142.5 |
14.5 |
64.0 |
4.2 |
| 100 |
172.5 |
19.5 |
76.5 |
5.0 |
Технические характеристики многопозиционных пневмоцилиндров КЦ65
Для корректного выбора и интеграции привода в систему необходимо учитывать его основные эксплуатационные параметры. Технические характеристики многопозиционных пневмоцилиндров двухстороннего действия КЦ65 обеспечивают их стабильную работу в различных условиях.
| Параметр |
Значение |
| Рабочее давление |
0.1 – 1.0 МПа (1 – 10 бар) |
| Диапазон температур рабочей среды |
от -40°C до +80°C |
| Тип рабочей среды |
Сжатый воздух, очищенный от влаги и масел (по ГОСТ 17433-80) |
| Присоединительные размеры (резьба портов) |
G1/8" (диаметры 12, 16, 20 мм), G1/4" (диаметры 25, 32, 40 мм), G3/8" (диаметры 50, 63 мм), G1/2" (диаметры 80, 100 мм) |
| Скорость движения штока (при номинальном давлении) |
До 1 м/с, зависит от расхода воздуха и нагрузки |
| Коэффициент трения (уплотнения) |
Не более 0.2 |
Принцип работы и конструктивные особенности
Работа многопозиционных пневмоцилиндров двухстороннего действия КЦ65 основана на последовательном или одновременном управлении двумя независимыми поршневыми группами. Каждая группа представляет собой стандартный цилиндр двухстороннего действия: подача сжатого воздуха в переднюю полость вызывает выдвижение штока, а подача в заднюю – его втягивание. Комбинируя состояния этих двух цилиндров (выдвинут/втянут), привод может занимать три или четыре позиции. Управление осуществляется через стандартные пневмораспределители с соответствующим числом позиций. Уникальность многопозиционных пневмоцилиндров двухстороннего действия КЦ65 заключается в том, что они позволяют реализовать сложную траекторию движения с помощью простой и надежной пневматической схемы, без применения сервоприводов или шаговых двигателей.
Температурный режим работы и срок службы
Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 рассчитаны на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C до +80°C. Это позволяет использовать их как в отапливаемых цехах, так и в неотапливаемых помещениях или даже на открытом воздухе в условиях российского климата. Применение специальных морозостойких уплотнительных материалов гарантирует сохранение эластичности и герметичности даже при экстремально низких температурах. Срок службы привода напрямую зависит от условий эксплуатации, качества подготовки сжатого воздуха (наличие фильтров-влагоотделителей) и соблюдения регламента технического обслуживания. В среднем, ресурс многопозиционных пневмоцилиндров двухстороннего действия КЦ65 составляет несколько миллионов циклов, что при стандартных промышленных нагрузках соответствует многолетней бесперебойной работе.
Загадка: Что может одновременно толкать и тянуть, занимая четкие позиции, но при этом не является ни переговорщиком, ни дипломатом? Ответ: многопозиционный пневмоцилиндр двухстороннего действия КЦ65! Его принцип работы – настоящий мастер-класс по достижению компромисса между силой и точностью.
Область применения и используемое оборудование
Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 широко применяются в отраслях, где автоматизация процессов требует точного перемещения инструмента, заготовки или целого узла между несколькими фиксированными точками. Типичные примеры применения:
Станкостроение и металлообработка: позиционирование суппортов, переключение режимов резания, подача и съем деталей в автоматических линиях.
Упаковочное и фасовочное оборудование: механизмы дозирования, сдвига упаковки, переключения траектории конвейера.
Деревообработка: подача заготовок в пильные или фрезерные центры, смена инструмента.
Робототехника: создание простых манипуляторов с несколькими степенями свободы на основе пневматики.
Текстильная и легкая промышленность: механизмы перемещения кареток, натяжения полотна, смены челноков.
Универсальность подключения и стандартные присоединительные размеры позволяют легко интегрировать многопозиционные пневмоцилиндры двухстороннего действия КЦ65 как в новое, так и в модернизируемое оборудование отечественного и импортного производства.
Состав ремкомплекта и запасные части
Для обеспечения длительной эксплуатации многопозиционных пневмоцилиндров двухстороннего действия КЦ65 рекомендуем иметь на складе стандартный набор запасных частей. Наиболее подвержены износу уплотнительные элементы, контактирующие с подвижными частями.
| Наименование запчасти |
Назначение |
Типовой код по каталогу |
| Уплотнительное кольцо поршня (кольцо круглого сечения) |
Герметизация поршня в цилиндре |
УК-КЦ65-П |
| Манжета штока (грязесъемник) |
Защита внутренней полости цилиндра от пыли и загрязнений, удержание смазки |
МШ-КЦ65 |
| Уплотнительная манжета направляющей штока |
Герметизация штока в крышке цилиндра |
УМ-КЦ65-Н |
| Втулка направляющая штока |
Обеспечение соосности и снижение трения штока |
ВН-КЦ65 |
| Комплект винтов крепления |
Крепление фланцев и крышек |
ВК-КЦ65 |
Принцип работы: ключевые элементы управления
Ключевым рабочим органом многопозиционного пневмоцилиндра двухстороннего действия КЦ65 является поршень со штоком, приводимый в движение энергией сжатого воздуха. Положение штока определяется тем, в какую из полостей цилиндра (переднюю или заднюю) подано давление. Управление подачей воздуха осуществляется внешними устройствами – пневматическими распределителями (золотникового или клапанного типа). Именно от типа и схемы включения этих распределителей зависит логика работы всего многопозиционного узла. Электрическое управление распределителями (например, с помощью соленоидных катушек) позволяет легко встраивать привод в системы автоматического управления на базе программируемых логических контроллеров (ПЛК).
Работа в экстремальных условиях
Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 адаптированы для работы в сложных условиях российских производств. При температуре -40°C все уплотнения сохраняют работоспособность, а специальная консистентная смазка внутри цилиндра не теряет своих свойств. Приводы полностью совместимы с отечественными индустриальными маслами, используемыми в пневмосистемах (например, И-ГП, И-ГА по ГОСТ). Конструкция цилиндров, состоящая из двух независимых модулей, позволяет при необходимости производить замену уплотнений или даже отдельного цилиндра прямо на месте эксплуатации, минимизируя простой оборудования. Простота разборки и доступность запасных частей делают ремонт в полевых условиях быстрым и эффективным.
Условное обозначение (структурный код модели)
Каждая модель многопозиционных пневмоцилиндров двухстороннего действия КЦ65 имеет четкое условное обозначение, которое содержит всю информацию о ее основных параметрах: диаметре, длине хода, варианте исполнения и способе монтажа. Код формируется по определенной структуре, позволяющей специалистам однозначно идентифицировать изделие.
Схема структурного кода обозначения многопозиционного пневмоцилиндра двухстороннего действия КЦ65 с расшифровкой полей: серия, диаметр, ход, тип штока, вариант сборки.
Пример расшифровки кода: КЦ65-40-100-А. КЦ65 – серия многопозиционного цилиндра, 40 – диаметр 40 мм, 100 – ход штока 100 мм, А – исполнение с резьбовыми штоками и фронтальным фланцем. Подробная таблица всех вариантов исполнения доступна у наших специалистов.
Габаритные и присоединительные размеры
Для корректного монтажа многопозиционного пневмоцилиндра двухстороннего действия КЦ65 в оборудование необходимо учитывать его установочные размеры. Основные габариты (L11, H, ZB) приведены в таблице выше. Присоединительные размеры портов подвода воздуха стандартизированы в зависимости от диаметра цилиндра и соответствуют метрической или дюймовой резьбе. Конструкция цилиндра предусматривает несколько базовых вариантов крепления: с помощью переднего или заднего фланца, через проушины на штоках или посредством лапок на корпусе. Остальные габаритные и присоединительные размеры соответствуют базовой модели цилиндра КЦМ 151, на основе которой построена серия КЦ65, что упрощает процесс замены или модернизации существующих систем.
Примеры заказа
Для оформления заказа на многопозиционные пневмоцилиндры двухстороннего действия КЦ65 необходимо указать полное условное обозначение, требуемое количество и предпочтительные сроки поставки.
Типовые примеры заказа:
1. КЦ65-25-50-А – многопозиционный цилиндр с диаметром 25 мм, ходом 50 мм, исполнение А (резьбовые штоки, фронтальный фланец). Для позиционирования заслонки на технологической линии.
2. КЦ65-63-200-В – многопозиционный цилиндр с диаметром 63 мм, ходом 200 мм, исполнение В (штоки с проушинами, крепление через лапки). Для механизма переключения направления в тяжелом конвейере.
3. КЦ65-16-30-С – многопозиционный цилиндр с диаметром 16 мм, ходом 30 мм, исполнение С (резьбовые штоки, задний фланец). Для лабораторного автоматизированного стенда.
Для получения точной цены, консультации по выбору модели и оформления заказа вы можете связаться с нашими менеджерами через раздел Контакты или воспользоваться формой обратной связи на сайте.
Часто задаваемые вопросы (FAQ)
В этом разделе мы собрали ответы на наиболее распространенные вопросы, касающиеся многопозиционных пневмоцилиндров двухстороннего действия КЦ65.
Как правильно выбрать подходящую модификацию многопозиционного пневмоцилиндра КЦ65 для моего оборудования?
Выбор зависит от трех основных параметров: требуемого усилия (определяется диаметром цилиндра и рабочим давлением в системе), необходимого хода штока и способа монтажа. Для расчета усилия используйте формулу F = P * S, где P – давление, S – эффективная площадь поршня. Также учтите скорость срабатывания и условия окружающей среды. Наши инженеры готовы помочь с подбором.
Каковы сроки поставки многопозиционных пневмоцилиндров КЦ65?
Стандартные модели многопозиционных пневмоцилиндров двухстороннего действия КЦ65 обычно имеются в наличии на складе в Екатеринбурге или доступны для быстрой отгрузки со складов наших партнеров. Срок доставки в Москву, Санкт-Петербург или другие крупные города России составляет в среднем 3-7 рабочих дней в зависимости от выбранного способа транспортировки. Под заказ нестандартных исполнений сроки уточняются индивидуально.
Возможна ли эксплуатация цилиндров КЦ65 с неочищенным сжатым воздухом?
Нет, категорически не рекомендуется. Для обеспечения заявленного срока службы и надежной работы многопозиционных пневмоцилиндров двухстороннего действия КЦ65 необходимо подавать очищенный от влаги, пыли и масляного аэрозоля сжатый воздух. Обязательно использование фильтров-влагоотделителей и, при необходимости, лубрикаторов. Использование неочищенного воздуха приводит к ускоренному износу уплотнений и заклиниванию цилиндра.
Совместимы ли пневмоцилиндры КЦ65 с существующими системами управления (ПЛК, пневмораспределителями других марок)?
Да, полностью. Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 имеют стандартные пневматические порты с резьбой и рассчитаны на работу с типовыми промышленными распределителями с давлением до 10 бар. Для электрического управления потребуются соленоидные клапаны, соответствующие напряжению вашей системы управления (24 В DC, 220 В AC и т.д.). Приводы легко интегрируются в контуры управления на базе любых распространенных ПЛК.
Поставка и доставка по России
Бренд ГИДРАВЛИКА осуществляет прямые поставки многопозиционных пневмоцилиндров двухстороннего действия КЦ65 и другого пневматического оборудования со склада в Екатеринбурге. Мы обеспечиваем быструю и надежную доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Сотрудничая с проверенными транспортными компаниями, мы гарантируем сохранность груза и соблюдение оговоренных сроков. Все поставляемое оборудование соответствует техническим нормам и имеет необходимую документацию. Для получения подробной информации о стоимости, условиях оплаты и доставки, пожалуйста, оставьте заявку на нашем сайте или свяжитесь с отделом продаж.
