Компактные пневмоцилиндры одностороннего действия КЦ35 представляют собой эффективное и надежное решение для создания точного и быстрого линейного перемещения в условиях ограниченного монтажного пространства. Эти устройства специально разработаны для приложений, где необходима однозначная возвратно-поступательная работа от сжатого воздуха. Данная серия цилиндров идеально подходит для операций фиксации, зажима, подъема незначительных грузов или позиционирования в пневматических системах автоматизации станков, технологических линий и специального оборудования. При выборе компактных пневмоцилиндров одностороннего действия КЦ35 вы получаете отличное сочетание высокой производительности, минимальных габаритов и долговечности.
Описание и назначение пневмоцилиндров серии КЦ35
Пневмоцилиндры серии КЦ35 относятся к исполнительным механизмам прямого действия. Их основное предназначение — преобразование энергии сжатого воздуха в механическое линейное перемещение штока с выходным усилием. Особенностью компактных пневмоцилиндров одностороннего действия КЦ35 является возможность создания рабочего усилия только в одном направлении (при подаче воздуха), в то время как возврат в исходное положение осуществляется за счет встроенной пружины. Конструкция компактных пневмоцилиндров одностороннего действия КЦ35 обеспечивает их устойчивость к вибрациям, длительный срок службы и простоту монтажа. Данные устройства активно используются в машиностроении, приборостроении, упаковочной и пищевой промышленности, а также в разработке различных стендов и учебных комплексов.
Технические характеристики пневмоцилиндров КЦ35
Основные эксплуатационные параметры компактных пневмоцилиндров одностороннего действия КЦ35 определяются их типоразмером (диаметром поршня). Ниже представлена сводная таблица ключевых характеристик для всех моделей серии, которые мы поставляем напрямую из Екатеринбурга.
| Наименование параметра |
Диаметр поршня, мм (Модель) |
|
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| 1. Рабочее давление, МПа |
Номинальное: 0,9 / Минимальное: 0,2 |
| 2. Тип рабочей среды |
Сжатый воздух, очищенный от паров масла и механических примесей |
| 3. Исполнение цилиндра |
Одностороннего действия (возврат пружиной) |
| 4. Максимальный рабочий ход, мм |
40 |
50 |
75 |
100 |
| 5. Размер присоединения пневмолинии |
Резьба М5 |
Резьба G1/8" |
Резьба G1/4" |
Резьба G3/8" |
| 6. Усилие возвратной пружины, Н (приблизительное) |
12 |
13 |
20 |
27 |
40 |
50 |
57 |
79 |
117 |
233 |
Габаритные размеры и вес
Основным преимуществом серии КЦ35 являются минимальные габариты, что делает эти компактные пневмоцилиндры одностороннего действия КЦ35 незаменимыми для интеграции в стесненные пространства. Вес цилиндров варьируется от нескольких десятков грамм для модели с диаметром 12 мм до килограмма и более для модели 100 мм, что также облегчает их монтаж и обслуживание.
| Диаметр цилиндра, мм |
Примерная длина корпуса (при нулевом ходе), мм |
Примерный вес (без штока), кг |
| 12 |
~70 |
~0.05 |
| 16-25 |
~75-90 |
~0.07-0.15 |
| 32-50 |
~90-120 |
~0.2-0.5 |
| 63-100 |
~130-170 |
~0.7-1.5 |
Код ТН ВЭД: 8412 21 000 0 (Пневматические силовые установки и двигатели прочие).
Условное обозначение пневмоцилиндров КЦ35
Модель компактного пневмоцилиндра одностороннего действия КЦ35 формируется по определенному шифру, который включает в себя серию, диаметр и рабочий ход. Условное обозначение помогает точно идентифицировать изделие при заказе.

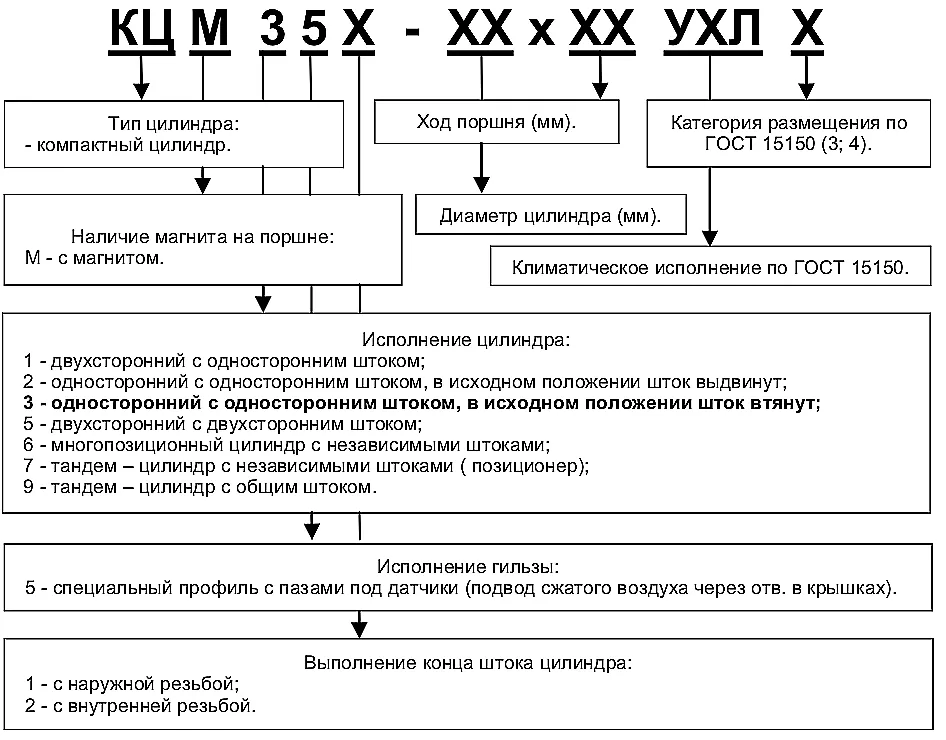

Изображение демонстрирует структуру обозначения, где указывается серия (КЦ35), диаметр поршня и значение хода штока. Это позволяет легко подобрать необходимую модификацию для вашей задачи.
Принцип работы пневмоцилиндра одностороннего действия
Работа компактного пневмоцилиндра одностороннего действия КЦ35 основана на простом физическом принципе. В исходном (нерабочем) состоянии шток полностью втянут в корпус цилиндра под действием силы предварительно сжатой возвратной пружины. При подаче сжатого воздуха через штуцер в штоковую полость цилиндра создается избыточное давление. Это давление воздействует на торец поршня, жестко связанного со штоком. Сила давления преодолевает сопротивление пружины и внешней нагрузки, заставляя поршень вместе со штоком совершать линейное перемещение — шток выдвигается. После прекращения подачи воздуха и сброса давления из полости цилиндра, пружина возвращает поршень со штоком в исходное положение. Таким образом, полезное усилие и движение создаются только при подаче воздуха.
Температурный диапазон и срок службы
Компактные пневмоцилиндры одностороннего действия КЦ35 рассчитаны на работу в стандартном температурном диапазоне для промышленного пневмооборудования: от +5°C до +70°C. При использовании специальных уплотнений и смазок возможна адаптация к более низким температурам. Срок службы цилиндров во многом зависит от чистоты подаваемого воздуха (наличие фильтров и влагоотделителей обязательно), соблюдения рабочих давлений и отсутствия ударных нагрузок. При правильной эксплуатации ресурс изделий составляет несколько миллионов циклов. Для корректной работы рекомендуется использовать воздух, подготовленный в соответствии с ГОСТ 17433-80.
Загадка для инженера: Что в цехе работает без устали, толкает и тянет одним пальцем, и при этом всегда возвращается на место, если его отпустить?
(Ответ: компактный пневмоцилиндр одностороннего действия КЦ35 с его верной возвратной пружиной!)
Область применения и устанавливаемое оборудование
Благодаря своей компактности и надежности, компактные пневмоцилиндры одностороннего действия КЦ35 нашли широкое применение в различных отраслях. Их часто используют как исполнительные механизмы в следующих системах:
- Станкостроение: фиксаторы заготовок на фрезерных, токарных и сверлильных станках, механизмы смены инструмента, отвод суппортов.
- Автоматизированные линии: толкатели, отсекатели, зажимные устройства в конвейерных системах.
- Упаковочное оборудование: приводы для отбраковки, сброса упаковки, прижимные механизмы.
- Деревообработка: зажимы в вакуумных и механических столах.
- Производство электроники: точные манипуляторы для установки компонентов.
Эти цилиндры совместимы с большинством стандартных промышленных пневмораспределителей и могут управляться как вручную, так и автоматически от контроллеров.
Работа в специфических условиях и ремонтопригодность
Стандартные исполнения компактных пневмоцилиндров одностороннего действия КЦ35 не предназначены для длительной работы при температурах ниже -5°C, так как стандартные уплотнительные материалы теряют эластичность. Для холодных цехов или наружного применения необходимо уточнять возможность поставки морозостойкого исполнения. Основные части цилиндра — корпус, шток, поршень и пружина — изготовлены из прочных материалов, устойчивых к коррозии. Конструкция многих моделей позволяет проводить замену уплотнительных колец и манжет в условиях цеха при наличии специального инструмента. Таким образом, при грамотном обслуживании срок эксплуатации оборудования можно значительно продлить.
Габаритные и присоединительные размеры пневмоцилиндров КЦ35
Для точного расчета места монтажа и подключения необходимо знать все монтажные размеры. Ниже представлены подробные чертежи и таблица с габаритными размерами для всех диаметров серии компактных пневмоцилиндров одностороннего действия КЦ35.

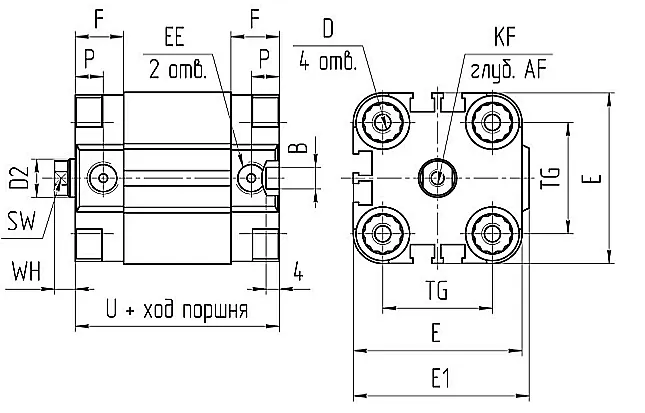

Чертеж показывает основные размеры, включая высоту, ширину, расположение монтажных отверстий (D, D2), размер под ключ (SW) и ход (U).
| ? цил |
AF |
B |
D |
D2 |
E |
E1 |
EE |
F |
KF |
KK |
P |
SW |
TG |
U |
WH |
| 12 |
8 |
6 |
M4 |
6 |
29 |
30,0 |
M5 |
11,5 |
М3 |
М6 |
7,0 |
5 |
18 |
38,0 |
4,5 |
| 16 |
10 |
8 |
М4 |
M8 |
6 |
| 20 |
12 |
M5 |
10 |
36 |
37,5 |
M5 |
M10х1,25 |
8 |
22 |
| 25 |
40 |
41,5 |
26 |
39,5 |
5,5 |
| 32 |
14 |
M6 |
12 |
50 |
52,0 |
G1/8" |
14,0 |
М6 |
8,0 |
10 |
32 |
44,5 |
6,0 |
| 40 |
60 |
62,5 |
42 |
45,5 |
6,5 |
| 50 |
16 |
MB |
16 |
68 |
71,0 |
М8 |
M12х1,25 |
13 |
50 |
7,5 |
| 63 |
8 |
M10 |
87 |
91,0 |
15,0 |
62 |
50,0 |
| 80 |
20 |
20 |
107 |
111,0 |
16,0 |
М10 |
M16х1,5 |
8,5 |
17 |
82 |
56,0 |
8,0 |
| 100 |
24 |
25 |
128 |
133,0 |
G1/4" |
19,0 |
М12 |
M20х1,5 |
10,5 |
22 |
103 |
66,5 |
10,0 |
Примеры оформления заказа на пневмоцилиндры КЦ35
Для заказа необходимо указать точную модель по условному обозначению. Например:
- КЦ35-12-040 — цилиндр серии КЦ35 с диаметром поршня 12 мм и ходом 40 мм.
- КЦ35-32-100 — цилиндр серии КЦ35 с диаметром поршня 32 мм и ходом 100 мм (с подключением G1/8").
Уточнить наличие, цены и условия поставки вы можете через наш сайт или по телефону.
