Компактные пневмоцилиндры одностороннего действия КЦ25

Серия компактных пневмоцилиндров одностороннего действия КЦ25 – это специализированные линейные приводы, предназначенные для монтажа в ограниченном пространстве. Компактные пневмоцилиндры одностороннего действия КЦ25 находят применение в автоматизированных системах и станочном оборудовании, где требуется фиксация, зажим, подача или короткое возвратно-поступательное движение с высокой скоростью срабатывания.

Описание и назначение серии

Компактные пневмоцилиндры одностороннего действия серии КЦ25 представляют собой приводы с конструкцией «нормально выдвинутый шток». Без подачи давления шток находится в выдвинутом положении благодаря встроенной возвратной пружине. При подаче сжатого воздуха в штоковую полость поршень вместе со штоком втягивается, создавая тянущее усилие. Возврат в исходное положение происходит автоматически при сбросе давления за счет энергии пружины.

Код ТН ВЭД, габариты и вес

Оборудование классифицируется под кодом ТН ВЭД 8412.31.000. Общая масса и габаритные размеры серии компактных пневмоцилиндров одностороннего действия КЦ25 варьируются в зависимости от диаметра и хода. Максимальный ход составляет от 40 до 100 мм. Диапазон веса находится в пределах от ~0.15 кг для модели диаметром 12 мм до ~1.6 кг для модели диаметром 100 мм.

Технические характеристики

*Для работы при экстремально низких температурах до –40°C требуются специальные исполнения. Уточняйте у наших инженеров.

Принцип работы и конструкция

Компактные пневмоцилиндры одностороннего действия КЦ25 работают по следующему принципу: в исходном состоянии шток выдвинут под действием пружины, расположенной в поршневой полости. При подаче сжатого воздуха через присоединительный порт в штоковую полость создается давление. Сила давления на торец поршня преодолевает сопротивление возвратной пружины, и поршень со штоком перемещаются, втягивая шток в корпус. При прекращении подачи воздуха или открытии линии на сброс, давление падает, и пружина возвращает поршень со штоком в исходное выдвинутое положение. Управление осуществляется через пневмораспределители.

Температурный режим и срок службы

Стандартные компактные пневмоцилиндры одностороннего действия КЦ25 рассчитаны на работу в диапазоне температур от -10°C до +80°C. Работа при отрицательных температурах требует осушенного воздуха во избежание обледенения. При соблюдении условий эксплуатации, использовании очищенного воздуха и своевременном обслуживании ресурс данных цилиндров составляет несколько миллионов циклов. Долговечность напрямую зависит от чистоты рабочей среды, отсутствия ударных нагрузок и осевого нагружения штока.

Что всегда готово к работе, но ждёт команды? Тот, кто «на пружине» — наш компактный пневмоцилиндр одностороннего действия КЦ25 всегда в боевой готовности!

Область применения и совместимое оборудование

Данные приводы широко применяются в промышленной автоматизации, станкостроении, производстве упаковочного и пищевого оборудования. Типичные задачи: зажим и фиксация заготовок на станках, открывание/закрывание заслонок и клапанов, сброс деталей, короткие перемещения в механизмах подачи. Компактные пневмоцилиндры одностороннего действия КЦ25 совместимы с любыми пневматическими системами, работающими в стандартном диапазоне давлений. Для подключения подходят фитинги и трубки соответствующих диаметров (М5, G1/8 и т.д.).

Ремонт и запчасти

Компактные пневмоцилиндры одностороннего действия КЦ25 отличаются простотой конструкции, что допускает ремонт в условиях предприятия. Чаще всего в ремонт нуждаются уплотнительные элементы (манжеты поршня и штока) и возвратная пружина. Для большинства моделей доступны ремкомплекты, включающие основные уплотнения. Для самостоятельного ремонта требуются базовые навыки и слесарный инструмент.

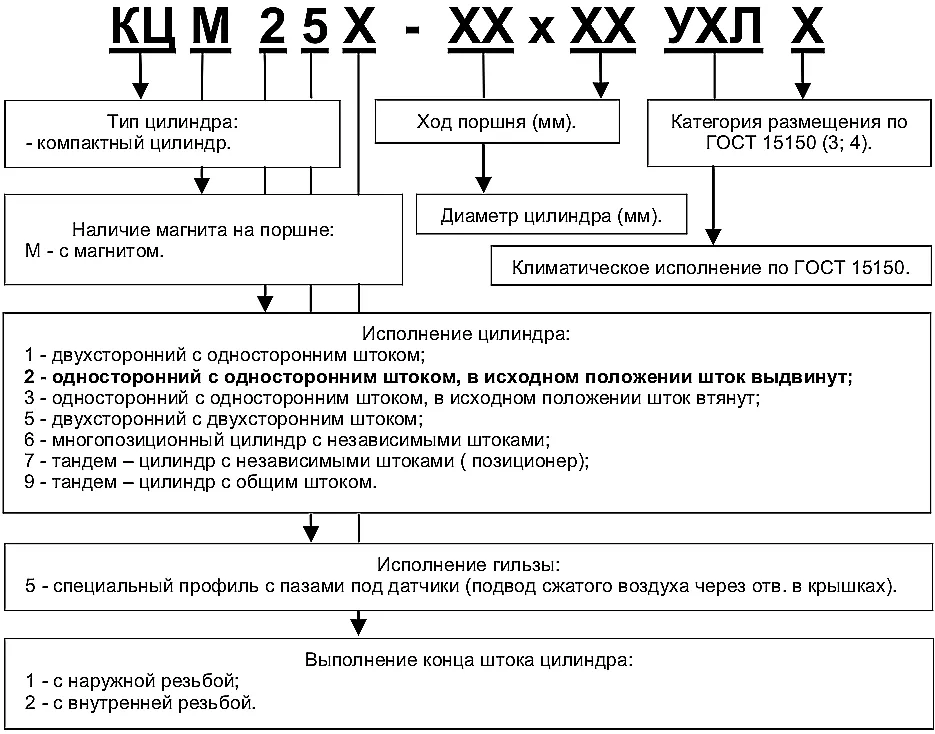

Условное обозначение цилиндра

Структура условного обозначения модели серии КЦ25 позволяет определить её ключевые параметры: тип, диаметр и ход.

Пример расшифровки: КЦ25-40-100 – Цилиндр компактный, серия 25, диаметр поршня 40 мм, ход штока 100 мм, исполнение со стандартной пружиной возврата, шток нормально выдвинут.

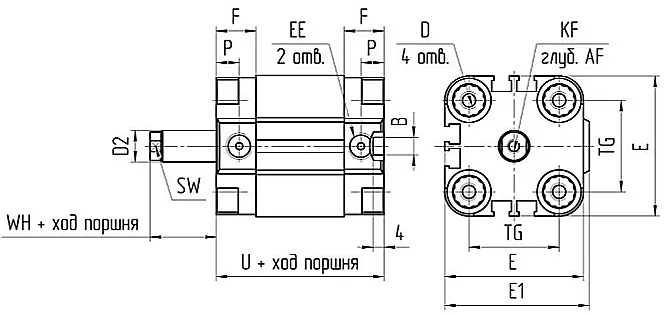

Габаритные и присоединительные размеры

В исходном положении шток выдвинут. Ниже представлена общая схема размеров для серии компактных пневмоцилиндров одностороннего действия КЦ25.

Таблица габаритных размеров

Примеры заказа моделей серии КЦ25

При заказе необходимо указать условное обозначение, которое формируется по диаметру и ходу штока. Например:

• КЦ25-20-50 – для операции сброса легких деталей на конвейере.
• КЦ25-40-75 – для мощного зажима заготовки в сверлильном приспособлении.
• КЦ25-63-100 – для управления заслонкой с большим моментом сопротивления.

Выбрать и заказать подходящую модель компактного пневмоцилиндра одностороннего действия КЦ25 можно на нашем сайте или связавшись с менеджерами отдела продаж ООО «ГИДРАВЛИКА».

Мы осуществляем доставку продукции по всей России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Поставки осуществляются со склада в Екатеринбурге. Каждый компактный пневмоцилиндр одностороннего действия КЦ25 перед отправкой проходит контроль качества, что гарантирует его надежную и долгую работу на вашем производстве.
