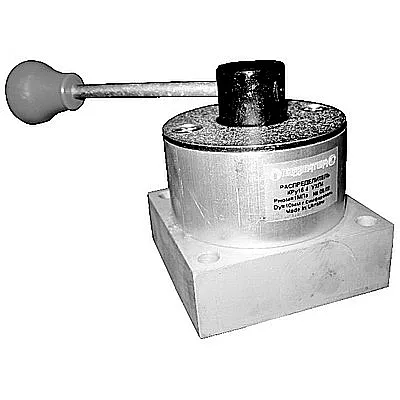

Пневмораспределитель крановый КРу 16-1 представляет собой энергонезависимое устройство ручного типа для переключения потоков сжатого воздуха в системах пневмоавтоматики. Основная функция изделия – управление направлением и включение/выключение подачи рабочей среды к исполнительным механизмам (пневмоцилиндрам, моторам). Этот пневмораспределитель крановый КРу 16-1 непосредственно устанавливается на станки, технологические линии и прочее оборудование, обеспечивая высокую надежность за счет простой механической схемы.
Основные параметры и габариты
Данная модель отличается компактными размерами и оптимальным весом, что упрощает её интеграцию в существующие системы. Для корректного таможенного декларирования при международных поставках используется Код ТН ВЭД 8481802000.
| Параметр |
Значение |
| Примерная длина, мм |
120 |
| Примерная ширина, мм |
75 |
| Примерная высота, мм |
50 |
| Вес изделия, кг |
0.9 |
Работают как-то на стройке экскаватор и подъёмный кран. Кран говорит: «Я самый мощный!» Экскаватор не соглашается. Они спорят до хрипоты, пока мимо не проходит старый мастер. Он молча взял пневмораспределитель крановый КРу 16-1, переключил рукоятку, и оба механизма замолчали. «Вот видите, – говорит мастер, – я управляю вами». Кран обиженно: «Да это просто воздух перекрыли!» Мастер улыбается: «Главное – знать, где кран находится».
Технические характеристики и параметры
| Характеристика |
Значение |
| Рабочее давление (номинальное), Pn |
1.0 МПа (10 бар) |
| Допустимый диапазон температур среды и окруж. воздуха |
от -40°C до +60°C |
| Тип рабочей среды |
Сжатый воздух, очищенный от масел, конденсата и твердых частиц |
| Присоединительные размеры |
Боковая резьба: коническая трубная (К) 1/2" |
| Масса, не более |
0.9 кг |
| Пропускная способность (при перепаде давления Δp=0.1 МПа) |
≥ 2.5 м³/ч |
| Условный проход, Dу |
16 мм |
| Количество линий/позиций |
4 линии / 3 позиции |
| Назначение портов |
P – питание, A и B – рабочие, R – сброс (атмосфера) |
| Усилие переключения на рукоятке |
≤ 40 Н |
| Ресурс (средний до первого отказа / полный средний) |
1 × 10⁶ циклов / 2 × 10⁶ циклов |
Преимущества и особенности эксплуатации
Выбор именно крановой схемы для пневмораспределителя кранового КРу 16-1 продиктован требованиями к надежности в специфичных условиях. Вот ключевые эксплуатационные выгоды:
1. Минимизация простоев оборудования. Механическая конструкция не зависит от наличия электропитания или управляющих сигналов, что обеспечивает работу в аварийных режимах и критических условиях. Простота устройства сокращает время диагностики и ремонта.
2. Максимальный ресурс работы. Использование износостойких материалов (латунный корпус, специальные уплотнения) и отсутствие сложных соленоидных катушек и плунжеров напрямую повышает срок службы до 2 миллионов циклов.
3. Удобство монтажа и обслуживания. Боковое подключение с стандартной конической резьбой К1/2" упрощает врезку в магистраль. Конструкция позволяет проводить обслуживание (очистку, замену уплотнений) без демонтажа всего узла.
4. Стабильность параметров давления. Крановый механизм обеспечивает четкую фиксацию позиций и полное открытие/закрытие каналов, что гарантирует предсказуемый расход и отсутствие протечек в нейтральном положении.
5. Широкая совместимость с типовыми системами. Данный пневмораспределитель крановый КРу 16-1 соответствует распространенным стандартам подключения и может служить прямым аналогом для устройств с аналогичными параметрами, используемых на отечественном и импортном оборудовании.
Принцип работы пневмораспределителя кранового типа
Функционирование пневмораспределителя кранового КРу 16-1 основано на механическом повороте запорно-распределительного узла (крана) внутри корпуса. При повороте рукоятки оператором вращение передается на золотниковый или пробковый узел. Внутренние каналы этого узла соосно совмещаются с соответствующими магистралями в корпусе устройства. Таким образом, поток сжатого воздуха от источника (подключаемого к порту P) перенаправляется либо к порту A, либо к порту B, в зависимости от выбранной позиции. Второй рабочий порт в это время соединяется с линией сброса R для выпуска воздуха в атмосферу. Третья позиция («Нейтраль») обычно разобщает все линии или блокирует движение среды. Эта проверенная схема гарантирует мгновенное срабатывание и абсолютную энергонезависимость устройства.
Температурный режим работы и ресурс изделия
Пневмораспределитель крановый КРу 16-1 рассчитан на эксплуатацию в широком рабочем диапазоне: от -40°C до +60°C. Такие границы позволяют использовать его в неотапливаемых цехах, на открытых площадках в зимнее время, а также в регионах с жарким климатом. Допускается продолжительная непрерывная работа под давлением, а также работа в циклическом режиме с частыми пусками и остановками. Основными факторами, влияющими на фактический срок службы, являются: качество подготовки воздуха (наличие влаги, масла, абразивных частиц), соблюдение номинального давления, чистота и частота профилактического обслуживания. Своевременная фильтрация масла или его отсутствие в системе (предусмотрено спецификацией) напрямую продлевает ресурс уплотнительных элементов данного пневмораспределителя кранового КРу 16-1.
Область применения и совместимое оборудование
Устройство применяется в различных отраслях промышленности и сервиса, где требуется надежное и простое распределение сжатого воздуха. Основные сферы использования:
Станочное оборудование: Управление зажимными патронами, суппортами, сменой инструмента на фрезерных, токарных, сверлильных станках, в том числе с ЧПУ.
Прессовое и кузнечно-штамповочное оборудование: Управление вспомогательными операциями, выбросом готовой продукции, блокировками.
Строительная и дорожная техника: Управление вспомогательными гидравлическими (пневмоприводными) системами на экскаваторах, погрузчиках, асфальтоукладчиках.
Автоматизированные линии и робототехника: Контроль пневмоприводов манипуляторов, позиционеров, ворот, заслонок на конвейерных и упаковочных линиях.
Спецтехника и транспорт: Системы управления пневмоподвеской, дверьми, тормозными системами (вспомогательными контурами).
Гидростанции и насосные группы: Управление системами продувки, дренажа, срабатывания клапанов в пневмогидравлических системах.
Пневмораспределитель крановый КРу 16-1 часто служит составным элементом более крупных узлов управления – пневмораспределительных секций или блоков.
Расшифровка условного обозначения модели
Шифр модели КРу 16-1 содержит всю необходимую информацию для предварительного подбора:
К – указывает на крановый тип устройства (управление осуществляется поворотом рукоятки).
Ру – обозначает распределитель управления.
16 – числовой код, соответствующий номинальному проходу (условному диаметру) Dу = 16 мм.
1 – цифра исполнения, в данном варианте она означает специфику конструкции: боковое присоединение с конической резьбой К1/2".
Таким образом, маркировка однозначно идентифицирует ключевые параметры данного пневмораспределителя кранового КРу 16-1.
Габаритные и присоединительные размеры для монтажа

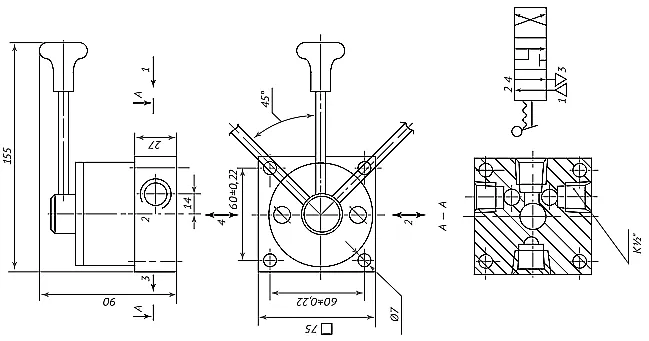

Чертеж с основными габаритными размерами пневмораспределителя КРу 16-1.
Схематичное изображение с маркировкой портов для правильного подключения магистралей.
Представленные чертежи позволяют точно оценить занимаемое пространство и расстояние между монтажными отверстиями. Проверка совместимости с существующим оборудованием сводится к сверке типа и размера резьбы (К1/2"), а также схемы подключения портов (P, A, B, R). Использование конической резьбы требует ее уплотнения соответствующим способом для гарантии герметичности соединения под рабочим давлением.
Ремкомплект и типовые изнашиваемые детали
Для поддержания работоспособности распределителя рекомендуется периодическое обслуживание с заменой уплотнений. Чаще всего из строя выходят следующие элементы:
| Наименование детали / ремкомплекта |
Признаки износа / условия выхода из строя |
| Кольцо уплотнительное (манжета) поворотного узла |
Утечка воздуха в атмосферу из-под рукоятки при работе. Износ от трения и некачественной среды. |
| Уплотнительные кольца (кольца круглого сечения) в местах присоединения |
Утечки в местах резьбовых соединений. Старение резины, механические повреждения при монтаже. |
| Пружины фиксации позиций (при наличии) |
Размыкание фиксации, самопроизвольное переключение рукоятки. Усталость металла от цикличных нагрузок. |
Для корректного подбора запчастей рекомендуем обращаться к нашим специалистам с указанием полного обозначения модели.
Типичные ошибки при подборе распределителя
Неправильный выбор пневмораспределителя кранового КРу 16-1 или его аналога может привести к сбоям в работе системы:
1. Подбор только по типу резьбы без учета давления и расхода. Резьба К1/2" – стандарт, но устройство должно выдерживать давление в конкретной системе (до 1.0 МПа) и обеспечивать необходимый поток воздуха (не менее 2.5 м³/ч).
2. Игнорирование типа и качества рабочей среды. Модель рассчитана только на очищенный воздух. Попадание масла, эмульсии или агрессивных газов приведет к быстрому разрушению уплотнений и коррозии.
3. Неучёт температурного диапазона эксплуатации. Установка устройства, не рассчитанного на мороз, в неотапливаемый цех зимой приведет к растрескиванию уплотнений и заклиниванию механизма.
Примеры заказа и спецификации
При оформлении заявки укажите точное обозначение модели и требуемое количество. Приведем примеры типовых запросов:
Вариант 1 (Базовая модель): Пневмораспределитель крановый КРу 16-1 (4/3, Ду=16 мм, резьба К1/2" боковое). Количество: 2 шт. Назначение: замена вышедшего из строя на прессе.
Вариант 2 (Запрос на аналог): Требуется аналог пневмораспределителя с параметрами: давление до 10 бар, 4 линии, ручное управление, боковая резьба М20х1.5. Наши инженеры подберут совместимое решение, возможно, это будет модификация КРу 16-1 с переходником.
Для получения актуальных цен и сроков поставки оставьте заявку через сайт https://777-gidra.ru.
