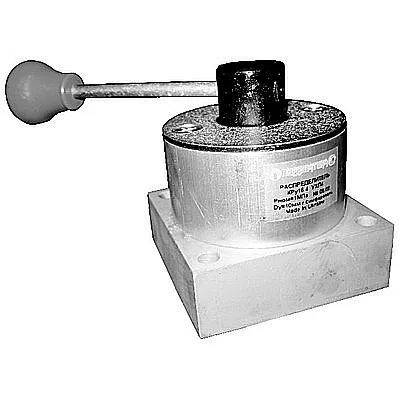

Описание и назначение пневмораспределителя Кру 16-8
Устройство пневмораспределитель крановый Кру 16-8 является ключевым элементом управления в пневмосистемах, предназначенным для коммутации потоков сжатого воздуха между шестью магистралями. Этот трехпозиционный кран с ручным управлением обеспечивает надежное и точное переключение режимов работы промышленного оборудования, что позволяет оперативно контролировать технологические процессы без использования внешних источников энергии. Конструкция устройства соответствует требованиям ГОСТ 24743-81 и ГОСТ 28988-91 по виброустойчивости, что гарантирует стабильность работы в условиях повышенных механических нагрузок.
Краткие данные: вес, габариты, код ТН ВЭД
Изделие отличается компактными размерами, что упрощает его интеграцию в существующие пневмолинии. Для быстрого подбора и проверки совместимости приведены основные параметры.
| Параметр | Значение |
|---|
| Масса изделия | 0,9 кг |
| Габаритные размеры (Д×Ш×В) | 125×80×65 мм |
| Тип присоединения | Нижнее |
| Присоединительная резьба | К3/8" по ГОСТ 6111-52 |
| Код ТН ВЭД | 8481200000 |
Указанный код ТН ВЭД соответствует арматуре распределительной для пневматических систем, что важно для корректного таможенного оформления при поставках.
Инженер на собеседовании: «Мой главный профессиональный принцип — как пневмораспределитель крановый Кру 16-8 — всегда четко распределяю задачи и не допускаю утечек по времени!»
Технические характеристики распределителя Кру 16-8
Для инженерного расчета и интеграции в систему необходим полный набор параметров. Пневмораспределитель крановый Кру 16-8 обладает следующими ключевыми характеристиками.
| Параметр | Значение для Кру 16-8 |
|---|
| Рабочее давление, номинальное (МПа) | 1,0 |
| Условный проход, DU (мм) | 10 |
| Пропускная способность, Kv (м³/ч) | 1,3 |
| Количество линий | 6 |
| Количество позиций золотника | 3 |
| Тип рабочей среды | Сжатый воздух (очищенный, возможно смазка) |
| Диапазон рабочих температур (°C) | от -40 до +50 |
| Присоединительные размеры (резьба) | К3/8" |
| Усилие на органе управления (Н) | ≤ 40 |
| Допустимая утечка (см³/мин) | ≤ 200 |
| Полный ресурс работы (циклов) | ≥ 2 000 000 |
| Масса (кг) | 0,9 |
Преимущества и особенности эксплуатации
Выбор данного распределителя обеспечивает ряд эксплуатационных выгод для промышленных предприятий и сервисных компаний.
Повышенная надежность и ресурс. Конструкция с шаровым затвором и износостойкими уплотнениями минимизирует трение, обеспечивая заявленный ресурс свыше двух миллионов циклов переключения.
Удобство монтажа и обслуживания. Компактные габариты и нижнее присоединение с типовой резьбой К3/8 позволяют быстро установить устройство на стандартную пневмопанель без дополнительных переходников. Отсутствие необходимости в регулярном техническом обслуживании сокращает простои оборудования.
Стабильность работы в сложных условиях. Пневмораспределитель крановый Кру 16-8 устойчив к вибрации, запыленности и перепадам влажности, что расширяет область его применения от чистых цехов до горнодобывающих предприятий.
Принцип работы кранового распределителя
Функционирование устройства основано на повороте шарового золотника при помощи рукоятки управления. В нейтральной (средней) позиции все шесть линий герметично перекрыты. При повороте в первую позицию сжатый воздух подается от входа к определенным выходам (например, линиям 2, 4, 6), в то время как оставшиеся линии (3, 5, 7) соединяются с атмосферой для сброса давления. При переключении во вторую позицию схема коммутации меняется на противоположную. Такая трехпозиционная логика позволяет реализовать базовые режимы управления исполнительными механизмами: «рабочий ход» – «стоп» – «возврат». Герметичность обеспечивается прецизионной обработкой шара и уплотнительных колец из специальной резины.
Температурный режим работы и срок службы
Устройство рассчитано на длительную эксплуатацию в широком диапазоне температур от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4 по ГОСТ 15150. Для обеспечения заявленного срока службы, превышающего 10 лет, критически важны два фактора: качество подготовки рабочей среды и соблюдение номинального давления. Использование неочищенного от влаги и твердых частиц воздуха, а также работа при давлениях, превышающих 1 МПа, могут привести к преждевременному износу уплотнений. Корпус из силумина АЛ9 с анодно-оксидным покрытием надежно защищен от коррозии.
Область применения и типичное оборудование
Пневмораспределитель крановый Кру 16-8 находит применение в различных отраслях промышленности, где требуется многоканальное управление пневмоприводами. Его часто устанавливают на следующих типах оборудования: промышленные роботы и манипуляторы, прессовое и штамповочное оборудование, станки с ЧПУ, автоматические упаковочные и разливочные линии, системы пневмоавтоматики в горно-обогатительном комплексе, испытательные стенды. Устройство совместимо с большинством компонентов, соответствующих стандартам ISO 5598, и может работать в системах как с сухим, так и с масляным воздухом (рекомендуемая вязкость масла 10-35 мм²/с при 50°C).
Условное обозначение и расшифровка модели
Маркировка изделия содержит всю необходимую информацию для однозначной идентификации. Для пневмораспределителя кранового Кру 16-8 типовое обозначение имеет вид КРу16.8-УХЛ4.
Расшифровка индекса:
КРу – кран ручного управления.
16 – номер серии распределителя.
8 – исполнение корпуса: нижнее подключение с шестью линиями и тремя позициями, резьба К3/8".
УХЛ – климатическое исполнение для умеренного и холодного климата.
4 – категория размещения (в отапливаемых помещениях).
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с монтажными поверхностями необходимо учитывать габаритные и присоединительные размеры устройства. Ниже представлены схемы с ключевыми параметрами.

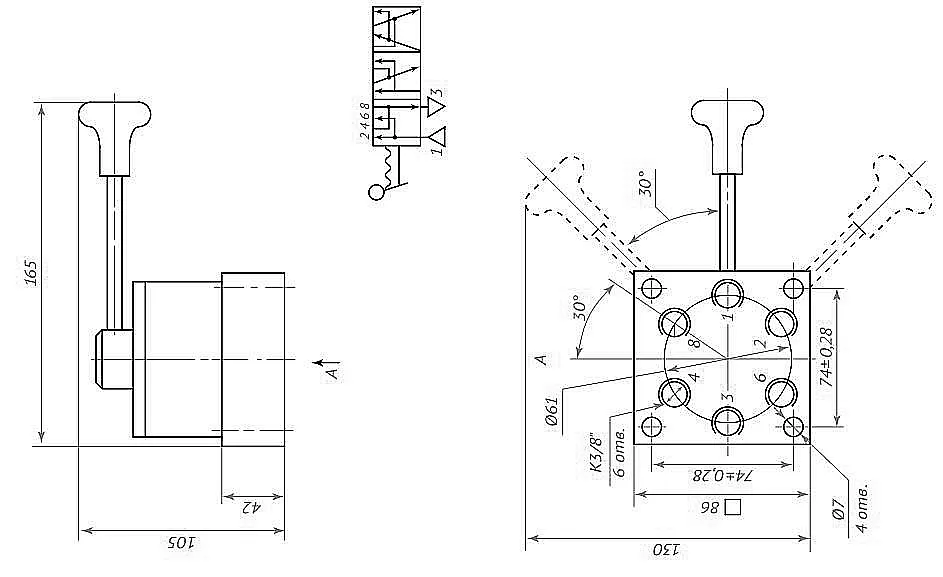

Габаритные чертежи пневмораспределителя Кру 16-8, вид сбоку и спереди.
Схема нижнего присоединения пневмораспределителя Кру 16-8.
Важные монтажные размеры: межосевое расстояние между присоединительными отверстиями – 32 мм, глубина резьбы – 12 мм. Для крепления корпуса к панели используются четыре отверстия диаметром 5,5 мм под винты М5.
Примеры заказа распределителя Кру 16-8
При оформлении заявки рекомендуется указывать условное обозначение и необходимую комплектацию. Вот несколько типовых вариантов:
1. Базовая модель. Пневмораспределитель крановый Кру 16-8, исполнение УХЛ4. Артикул для заказа: KRU16-8-BASE.
2. Модель с расширенной комплектацией. Распределитель Кру 16-8 в сборе с комплектом крепежных винтов и уплотнительными шайбами. Артикул: KRU16-8-KIT.
3. Модификация для агрессивных сред. Устройство с дополнительным хромированным покрытием корпуса для работы в условиях повышенной влажности. Указывается дополнительно при заказе артикула KRU16-8-BASE.
Все изделия поставляются с полным пакетом документов, включая паспорт и сертификат соответствия требованиям ТР ТС 010/2011.
Типичные ошибки при подборе пневмораспределителя
Избегайте следующих распространенных ошибок, чтобы обеспечить надежную работу системы:
1. Выбор только по типу резьбы, без учета расхода и давления. Несоответствие пропускной способности Kv (1,3 м³/ч) фактическому расходу в системе приведет к падению давления или некорректной работе пневмоцилиндров.
2. Игнорирование температурного диапазона эксплуатации. Установка устройства в неотапливаемом помещении, где температура может опуститься ниже -40°C, потребует заказа специального арктического исполнения (УХЛ1).
3. Использование несоответствующей рабочей среды. Хотя пневмораспределитель крановый Кру 16-8 работает со смазанным воздухом, попадание в систему абразивных частиц или агрессивных химических веществ недопустимо и резко снижает ресурс уплотнений.
Ремонтный комплект и часто заменяемые запчасти
Несмотря на высокий ресурс, в процессе длительной эксплуатации могут потребоваться запасные части. Чаще всего изнашиваются уплотнительные элементы.
| Наименование запчасти | Типовой артикул | Причина замены |
|---|
| Комплект уплотнительных колец шарового золотника | KRU16-8-RO | Естественный износ после длительной работы или повреждение из-за загрязненной среды. |
| Возвратная пружина позиционера | KRU16-8-SPR | Потеря упругости после многократных циклов, приводящая к нечеткой фиксации позиции. |
| Рукоятка управления | KRU16-8-HANDLE | Механические повреждения в результате внешнего воздействия. |
Для получения ремкомплекта или отдельных запчастей обратитесь в техническую поддержку сайта.
Доставка по России, СНГ и заключение
Компания ГИДРАВЛИКА, являясь официальным поставщиком бренда ГИДРАВЛИК, осуществляет прямые поставки надежной промышленной пневмоарматуры, включая пневмораспределитель крановый Кру 16-8, по всей территории Российской Федерации и стран СНГ. Мы гарантируем оперативную доставку в ключевые промышленные центры: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города. Для клиентов из Казахстана, Беларуси, Армении и Кыргызстана сроки поставки составляют от 4 до 7 рабочих дней. Все изделия проходят входной контроль качества и сопровождаются полным комплектом технической документации.
Наши инженеры готовы предоставить бесплатную консультацию по подбору аналогов под вашу существующую систему, учитывая параметры давления, расхода и типа подключения. Для заказа или получения технических спецификаций свяжитесь с нами через раздел Контакты или воспользуйтесь формой заявки на сайте. Выбирайте проверенное качество и профессиональную поддержку от ГИДРАВЛИКА.
