Описание и назначение

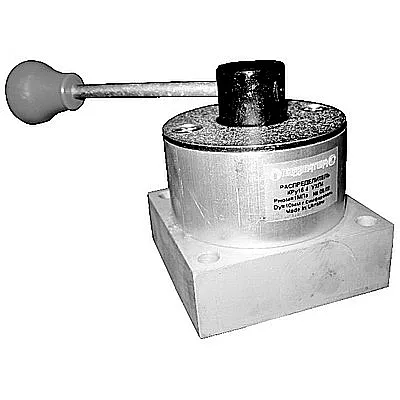

Пневмораспределитель крановый КРу 16-5 – ручное устройство управления потоками сжатого воздуха, предназначенное для установки в промышленных пневмосистемах. Основная функция данного пневмораспределителя заключается в надежном переключении направления рабочей среды и полном перекрытии линий по требованию оператора. Используется для управления пневмоцилиндрами, приводами заслонок, клапанами и прочими исполнительными механизмами в условиях автоматизированных производств.
Основные параметры и технические данные
Устройство отличается компактными габаритами и малым весом, что существенно упрощает его встраивание в конструкции оборудования со стесненным монтажным пространством.
Код ТН ВЭД для данного изделия: 8481 80 000 0 (арматура трубопроводная прочая).
| Параметр | Значение |
|---|
| Длина | 125 мм |
| Ширина | 85 мм |
| Высота | 65 мм |
| Масса изделия | 0.9 кг |
Техник-гидравлик, проверяя систему, сказал студенту: «Ошибка обычно либо в давлении, либо в соединении. Но если давление в норме, а соединения затянуты – пора взглянуть на пневмораспределитель крановый КРу 16-5. Он хоть и небольшой, но дирижёр всего оркестра!»
Детальные технические характеристики
Для корректного подбора и интеграции устройства в систему требуется знание его ключевых параметров.
| Параметр | Характеристика |
|---|
| Наименование изделия | Пневмораспределитель крановый КРу 16-5 |
| Рабочее давление (номинальное), Рном | 1.0 МПа (10 бар) |
| Область рабочих температур | от -40°C до +80°C |
| Тип рабочей среды | Сжатый воздух, очищенный (класс загрязненности не ниже 10 по ГОСТ 17433-80) |
| Присоединительные размеры (тип резьбы) | Боковое подключение, коническая резьба К3/8" по ГОСТ 6111-52 |
| Условный проход (Ду) | 10 мм |
| Пропускная способность (коэффициент Kv) | 1.3 м³/ч |
| Количество линий и позиций | 4 линии, 2 фиксированных позиции золотника |
| Ресурс работы (полный средний) | 2 000 000 циклов переключения |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового КРу 16-5 от производителя ГИДРАВЛИК обеспечивает ряд эксплуатационных преимуществ для проектных и сервисных организаций.
- Минимизация простоев: Устройство рассчитано на длительный срок службы (до 2 млн. циклов), что снижает частоту его замены и связанные с этим остановки производства.
- Широкий температурный диапазон: Возможность работы в условиях от -40°C до +80°C делает пневмораспределитель универсальным для большинства промышленных климатических зон России.
- Удобство монтажа и обслуживания: Боковое присоединение К3/8" и компактные габариты упрощают интеграцию в существующие системы, а также доступ для проведения сервисного осмотра.
- Стабильность параметров при вибрационных нагрузках, соответствующих II степени жесткости по ГОСТ 28988-91, гарантирует надежную работу на прессовом, транспортном и упаковочном оборудовании.
- Совместимость с типовыми гидро- и пневмостанциями, что позволяет использовать его как для модернизации старых линий, так и для оснащения новых проектов.
Принцип работы в составе пневмосистемы
Работа пневмораспределителя кранового КРу 16-5 основана на механическом смещении шарового золотника при помощи рукоятки. При подаче давления на входной порт (питание) и последующем повороте рукоятки происходит соединение входного канала с одним из выходных рабочих каналов, в то время как остальные линии остаются герметично закрыты. Во второй позиции поток перенаправляется. Такая схема управления обеспечивает точное и энергонезависимое (без внешнего источника питания) позиционирование исполнительных механизмов. Фильтрация воздуха перед подачей в распределитель защищает его внутренние поверхности от абразивного износа.
Температурный режим и срок службы
Эксплуатация пневмораспределителя кранового КРу 16-5 допускается в диапазоне от -40°C до +80°C при относительной влажности до 95%. Изделие сертифицировано для работы в климатическом исполнении УХЛ4 в закрытых помещениях. Расчетный средний срок службы при соблюдении паспортных условий достигает 10 лет. На ресурс работы напрямую влияют несколько факторов: качество и фильтрация масловоздушной смеси, стабильность рабочего давления в пределах 1.0 МПа, а также частота и корректность сервисного обслуживания, которое включает в себя проверку герметичности и износа уплотнительных элементов.
Область применения и типовое оборудование
Пневмораспределитель крановый КРу 16-5 используется в различных отраслях промышленности благодаря своей надежности и универсальности. Чаще всего его устанавливают на:
- Промышленные роботы-манипуляторы и станки с ЧПУ.
- Автоматические сборочные и упаковочные линии.
- Конвейерные системы и подъемно-транспортное оборудование.
- Модули систем управления технологическими процессами (пневмозадвижки, клапаны).
- Оборудование для пищевой и фармацевтической промышленности (ввиду коррозионной стойкости).
Его способность работать в условиях повышенной влажности и сопротивляемость умеренным агрессивным средам расширяет область применения пневмораспределителя.
Типичные ошибки при подборе
Неверный выбор компонента пневмосистемы может привести к преждевременному выходу из строя или некорректной работе всей системы.
- Выбор распределителя только по размеру присоединительной резьбы без учета требуемой производительности (пропускной способности) и давления в системе.
- Игнорирование температурного диапазона для конкретного применения, особенно при работе в неотапливаемых цехах или под открытым небом.
- Применение в средах, отличных от сжатого воздуха. Попадание жидкости или пара в каналы пневмораспределителя кранового КРу 16-5 мгновенно приведет к его поломке.
- Несоответствие схемы подключения (4/2) логике работы управляемого привода, что делает систему неработоспособной.
Состав ремкомплекта и изнашиваемые детали
Для поддержания устройства в рабочем состоянии рекомендуется иметь сменные элементы.
| Наименование детали | Назначение | Условия, приводящие к износу |
|---|
| Комплект уплотнительных колец (манжет) | Обеспечивает герметичность соединений золотника и корпуса. | Высокая цикличность работы, работа без смазки, присутствие абразивных частиц в воздухе. |
| Золотник шаровой | Основной распределяющий элемент. | Механический износ при превышении ресурса, ударные нагрузки при гидроударах. |
| Ручка управления (рычаг) | Орган управления. | Механические повреждения при неквалифицированном монтаже или эксплуатации. |
| Пружина фиксации | Фиксирует золотник в заданном положении. | Усталость металла после большого количества циклов. |
Рекомендуется проводить сервисный осмотр узла через каждые 500 тыс. циклов или ежегодно в условиях интенсивной эксплуатации.
Условное обозначение и расшифровка модели
Индекс КРу16.5-УХЛ4 подлежит следующей расшифровке:
- КРу: Кран ручной пневматический.
- 16: Типоразмер в соответствии с заводской классификацией.
- 5: Модификация с боковым подключением и конфигурацией 4/2.
- УХЛ: Климатическое исполнение для регионов с умеренным и холодным климатом.
- 4: Категория размещения – эксплуатация в закрытых помещениях без искусственного климат-контроля.
Конструктивные размеры и чертежи
На схеме представлена схема подключения четырехлинейного пневмораспределителя с указанием портов питания (P), рабочих (A, B) и слива (R).
Габаритный чертеж с размерами 125x85x65 мм и расположением крепежных отверстий для монтажа. Проверка этих размеров обязательна для обеспечения совместимости с местом установки на существующем оборудовании.
Примеры заказа продукции ГИДРАВЛИК
Для оформления поставки необходимо указать модель и требуемое количество.
- Стандартный заказ: Пневмораспределитель крановый КРу 16-5, артикул КРу16.5-УХЛ4, в количестве 5 шт.
- Заказ с переходниками: Узел в сборе с комплектом переходников с резьбы К3/8" на G1/4" для интеграции в нестандартную магистраль, 3 комплекта.
- Оптовый заказ для сервисного центра: Партия из 25 единиц устройства с комплектом уплотнений для ремонта.
Оформить заявку можно на сайте 777-gidra.ru, уточнив все технические детали у наших специалистов. Возможен подбор технического аналога под вашу систему.
Доставка и гарантия от производителя
Бренд ГИДРАВЛИК, поставляемый нашей компанией, гарантирует оригинальное качество и полную техническую поддержку. Мы осуществляем поставки пневмораспределителя кранового КРу 16-5 по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Сроки доставки обсуждаются индивидуально в зависимости от региона. На все изделия распространяется расширенная гарантия 24 месяца. Наши инженеры готовы оказать помощь в консультации по подбору и внедрению компонентов пневмосистемы под ваши задачи.
