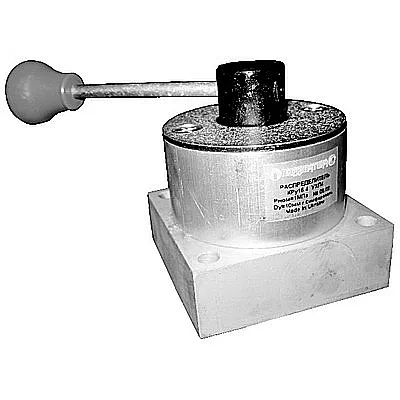

Пневмораспределитель крановый Кру 16-10 – это устройство ручного управления, предназначенное для коммутации потоков сжатого воздуха в промышленных пневмосистемах. Его основная функция заключается в направлении воздушной среды к различным исполнительным механизмам, таким как пневмоцилиндры, пневмомоторы или зажимные устройства.
Описание и технические параметры
Крановый пневмораспределитель Кру 16-10 представляет собой компактный агрегат, спроектированный для работы в условиях интенсивной эксплуатации. Модель принадлежит к классическому типу золотниковых распределителей с ручным управлением. Ключевой особенностью данной модификации является нижнее расположение всех присоединительных портов, что определяет ее применение в условиях ограниченного пространства. Основные сферы использования включают управление вспомогательными операциями на станках с ЧПУ, автоматизированными линиями сборки, подъемно-транспортным оборудованием и в системах промышленной автоматизации.
| Параметр | Значение |
|---|
| Максимальное рабочее давление, МПа | 1,0 |
| Диапазон рабочих температур окружающей среды | от -40°C до +50°C |
| Тип рабочей среды | Сжатый воздух, очищенный, смазанный или без смазки |
| Условный проход (Dу), мм | 6 |
| Присоединительная резьба портов | К1/4" (коническая трубная 1/4 дюйма) |
| Количество линий (подключений) | 4 |
| Количество рабочих позиций | 3 |
| Коэффициент пропускной способности, Kv (м³/ч) | 0,6 |
| Тип управления | Ручное рычажное |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | Морозостойкая резина |
Габаритные размеры и масса
Общая масса устройства составляет ориентировочно 0.5 кг. Габаритные размеры являются типовыми для данного типоразмера и составляют примерно 85 мм в длину, 60 мм в ширину и около 40 мм в высоту без учета рукоятки управления. Компактность распределителя Кру 16-10 позволяет интегрировать его в шкафы управления и на монтажные платы с высокой плотностью компонентов.
| Параметр | Диапазон (типовой) |
|---|
| Длина (L), мм | 85 ± 2 |
| Ширина (W), мм | 60 ± 2 |
| Высота (H) корпуса, мм | 40 ± 2 |
| Масса, кг | 0.45 - 0.55 |
| Код ТН ВЭД | 8481809000 |

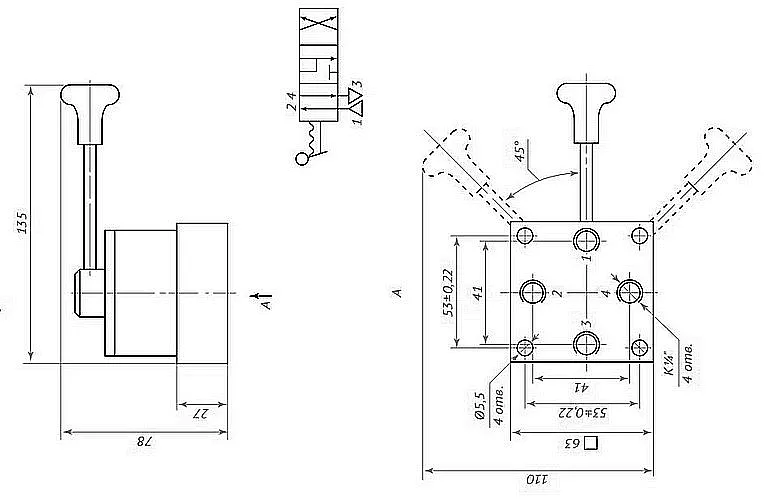

На изображении ниже представлен чертеж распределителя с указанием присоединительных размеров.
Условное обозначение и расшифровка
Полная маркировка модели по заводскому каталогу: Кру 16.10-УХЛ4. Она несет следующую информацию:
- Кру – тип устройства: крановый распределитель.
- 16 – типоразмер изделия, определяющий его присоединительные размеры и пропускную способность.
- 10 – модификация с нижним присоединением патрубков.
- УХЛ4 – климатическое исполнение и категория размещения: для работы в закрытых помещениях с искусственно нерегулируемыми условиями в умеренном и холодном макроклиматических районах.
Преимущества и особенности эксплуатации
Выбор устройства данной серии для промышленных нужд обеспечивает несколько ключевых эксплуатационных преимуществ:
- Оптимизация монтажного пространства: нижнее подключение всех линий позволяет компактно разместить пневмораспределитель крановый Кру 16-10, освобождая пространство над ним для других компонентов или обслуживания.
- Повышенная надежность и ресурс: конструкция золотника и применение специальных уплотнений обеспечивают средний ресурс до 2 миллионов циклов переключения, что снижает частоту технического обслуживания и риск внеплановых остановок.
- Широкий температурный диапазон работы: возможность эксплуатации при отрицательных температурах до -40°C расширяет область применения, включая неотапливаемые производственные цеха или объекты в северных регионах.
- Понятная маркировка и логика подключения: стандартная нумерация портов (1 – питание, 2,4 – выходы, 3 – сброс) упрощает проектирование и монтаж пневмосистем.
- Совместимость с типовыми системами и аксессуарами: коническая резьба K1/4" является стандартом для промышленной пневматики среднего давления, что облегчает поиск фитингов, труб и другого сопрягаемого оборудования.
Заходит инженер в цех и видит, как механик усердно долбит кувалдой по рукоятке на распределителе. «Ты что делаешь?» – спрашивает инженер. «Да этот пневмораспределитель крановый Кру 16-10 заело, не переключается!» – отвечает тот. Инженер, вздохнув, поворачивает рукоятку на четверть оборота. «Видите, нужен не грубый подход, а понимание работы механизма», – назидательно говорит он. Механик смотрит и кивает: «Да, я понимаю. Я просто ослаблял соединение, чтобы вам легче было его повернуть».
Принцип работы и схема подключения
Пневмораспределитель крановый Кру 16-10 функционирует по классической золотниковой схеме. В механизме используется цилиндрический золотник с проточками. При вращении рукоятки оператором золотник проворачивается внутри расточек корпуса, соединяя или перекрывая внутренние каналы. Это позволяет перенаправить поток сжатого воздуха от источника (компрессора или ресивера), подключенного к порту 1, к одному из рабочих портов 2 или 4, ведущим к пневмоприводу. В нейтральной или крайней позиции обеспечивается соединение выходных каналов с портом 3 (атмосферным сбросом) для снятия давления с исполнительного механизма и его возврата в исходное положение. Нижнее расположение всех портов концентрирует все трубные соединения в одной плоскости, что упрощает монтаж и организацию пневмомагистралей.
Температурный режим и ресурс работы
Устройство рассчитано на продолжительную работу в условиях окружающей среды от -40°C до +50°C. Такой широкий диапазон обеспечивается применением уплотнительных колец, изготовленных из специальной морозостойкой резины, сохраняющей эластичность и механические свойства на всем его протяжении. Средний срок службы до первого обслуживания (при условии работы на очищенном воздухе) составляет не менее 1 миллиона полных циклов переключения. Непрерывная эксплуатация в режиме циклических нагрузок с частотой переключений до 120 циклов в час также является штатным режимом. Ключевыми факторами, влияющими на фактический ресурс, являются качество и подготовка рабочей среды (отсутствие воды, масел и механических примесей), соблюдение предельного давления в 1 МПа и отсутствие ударных нагрузок на корпус и рукоятку.
Области применения и типы оборудования
Данная модель кранового распредвателя находит применение практически во всех отраслях, где используется промышленная пневматика. Типичные сферы применения и оборудование:
- Металлообработка: управление зажимными устройствами на фрезерных и токарных станках с ЧПУ, позиционирование деталей.
- Автомобильная промышленность и сервис: пневмосистемы подъемников, окрасочных камер, испытательных стендов.
- Упаковочное и фасовочное оборудование: управление каркасами, толкателями, заслонками и клапанами на автоматических линиях.
- Промышленные манипуляторы: в составе блоков управления захватами и поворотными механизмами.
- Строительная и дорожная техника: системы управления вспомогательными механизмами, например, блокировкой дифференциала или регулировкой рабочих органов.
Модификация с нижним присоединением особенно востребована для установки в компактные станочные шкафы, пульты управления и на монтажные панели, где важно обеспечить удобный доступ к местам присоединения трубопроводов снизу.
Типичные ошибки при подборе
Некорректный выбор распределителя может привести к преждевременному износу или нештатной работе системы. Частые ошибки:
- Подбор исключительно по типу присоединительной резьбы (K1/4") без учета требуемого расхода воздуха (Kv=0.6 м³/ч) и давления (до 1 МПа).
- Игнорирование требований к качеству воздуха (отсутствие фильтра-влагоотделителя приводит к коррозии и заклиниванию золотника).
- Работа при температурах, выходящих за пределы заявленного диапазона (-40...+50°C), что ведет к потере герметичности уплотнений.
- Использование в системах с рабочей средой, для которой не предназначены уплотнения (например, агрессивные газы).
- Установка устройства в зоне сильной вибрации без дополнительного крепления, что сокращает механический ресурс литых деталей.
Состав ремкомплекта и часто заменяемые детали
При плановом сервисном обслуживании или ремонте распределителя наиболее вероятна замена следующих узлов и деталей:
| Наименование детали | Функция и причина износа |
|---|
| Уплотнительные кольца золотника | Обеспечивают герметичность между расточкой корпуса и золотником. Износ возникает из-за абразивных частиц в воздухе или работы всухую при отсутствии смазки на заводской пропитке. |
| Манжеты втулок | Предотвращают подсос воздуха вдоль оси вращения. Потеря эластичности происходит при длительной работе на высоких или низких температурах либо при использовании несовместимой рабочей среды. |
| Возвратная пружина (при наличии) | Служит для возврата золотника в нейтральную позицию. Может ослабнуть или сломаться при циклической усталости металла после большого количества переключений. |
| Золотник (плунжер) | Основной рабочий орган. Механическое повреждение (задиры) возможно из-за попадания крупных частиц грязи или коррозии. |
| Рукоятка управления | Может сломаться при превышении допустимого усилия или ударном воздействии. |
Примеры оформления заказа
Технический специалист при формировании заказа должен указать полное заводское обозначение.
- Базовый вариант: Пневмораспределитель крановый Кру 16.10-УХЛ4, 4 линии, 3 позиции, нижнее присоединение.
- Вариант для специфичных условий: При необходимости уточняется давление (до 1 МПа) и использование в отапливаемых или неотапливаемых помещениях.
- Вариант с комплектацией: Запрос на поставку вместе с монтажным кронштейном или комплектом уплотнений для технического обслуживания.
