Насос 1РНАМ 32/320 представляет собой регулируемый аксиально-поршневой агрегат, предназначенный для создания стабильного потока рабочей жидкости в промышленных гидравлических системах. Основная функция данной модели – обеспечение нагнетания масла под давлением до 32 МПа с плавным регулированием производительности от 0 до 45 литров в минуту.
Вес, габаритные размеры и Код ТН ВЭД
Агрегат характеризуется компактными габаритами и умеренной массой, что облегчает его интеграцию в существующие гидросистемы. Данные параметры приведены в таблице ниже.
| Параметр | Значение |
|---|
| Вес | 48 кг |
| Габаритные размеры (Д×Ш×В) | 320×280×210 мм |
| Код ТН ВЭД | 841350300 |
Техническая шутка
— Почему Насос 1РНАМ 32/320 такой надежный? — Потому что он всегда держит давление, даже когда все вокруг теряют его!
Основные технические характеристики
Ключевые параметры, определяющие производительность и область применения данного гидравлического насоса.
| Параметр | Значение |
|---|
| Рабочий объем на один оборот | 32 см³/об |
| Давление номинальное | 32 МПа (320 кгс/см²) |
| Подача максимальная | 45 л/мин |
| Скорость вращения вала | 1500 об/мин |
| Коэффициент полезного действия | 92% |
| Допустимый температурный диапазон рабочей жидкости | -20°C до +70°C |
Преимущества и особенности эксплуатации
Использование Насоса 1РНАМ 32/320 в составе гидросистемы предоставляет ряд эксплуатационных выгод для промышленных предприятий.
Снижение простоев. Высокая конструктивная надежность и стабильность рабочих параметров минимизируют вероятность внезапных отказов.
Увеличение ресурса. Точное регулирование расхода и совместимость с качественными гидравлическими маслами продлевают срок службы как самого насоса, так и сопряженного оборудования.
Удобство монтажа и подключения. Стандартизированные присоединительные размеры и фланцевое крепление упрощают процесс установки и замены.
Стабильность давления. Встроенный механизм регулирования мощности обеспечивает поддержание заданного уровня давления даже при переменных нагрузках на гидросистему.
Широкая совместимость. Насос 1РНАМ 32/320 может быть интегрирован в типовые гидростанции и насосные группы различного промышленного назначения.
Принцип работы насоса
Функционирование Насоса 1РНАМ 32/320 основано на аксиально-поршневом принципе с использованием наклонного диска. Вращение приводного вала передается блоку цилиндров. Поршни, опираясь на поверхность наклонного диска, совершают возвратно-поступательные движения, попеременно осуществляя всасывание и нагнетание рабочей жидкости. Изменение угла наклона диска, управляемое давлением в самой системе через отдельный пластинчатый насос подпитки, позволяет плавно регулировать производительность агрегата.

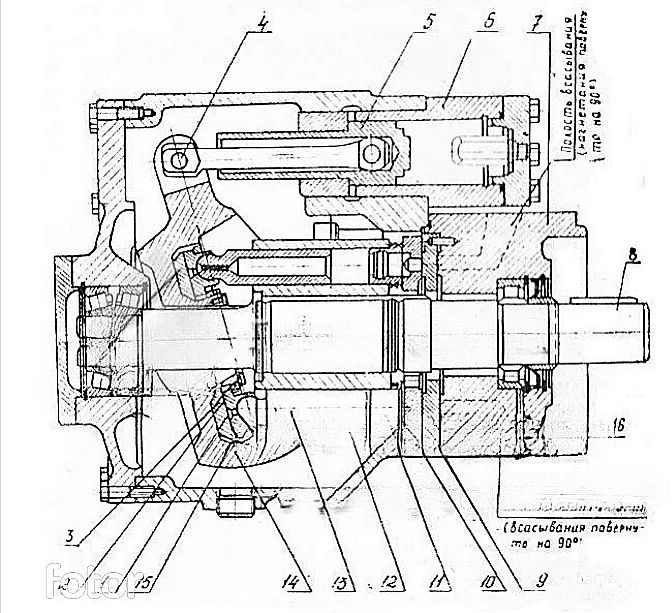

Внутреннее устройство аксиально-поршневого насоса 1РНАМ 32/320, демонстрирующее расположение основных узлов.
Температурный режим работы и срок службы
Эксплуатация Насоса 1РНАМ 32/320 допустима при температуре рабочей среды в диапазоне от -20°C до +70°C. Для обеспечения заявленного ресурса в 10 000 моточасов необходимо соблюдать условия эксплуатации, включая использование масел по ГОСТ 17479.3-85 с рекомендуемой вязкостью 15-40 мм²/с при 50°C. Ресурс работы напрямую зависит от качества фильтрации масла (требуется фильтр тонкостью не ниже 25 мкм), соблюдения номинального давления и периодичности сервисного обслуживания.
Область применения и оборудование
Агрегат широко применяется в различных отраслях промышленности, где требуется надежный источник гидравлической энергии с регулируемой производительностью. Типичные сферы использования: тяжелое машиностроение, металлургия (приводы прокатных станов, ковочных прессов), горнодобывающая отрасль (буровые установки), судостроение (судовые рулевые системы), производство строительно-дорожной техники (гидросистемы экскаваторов).
Расшифровка условного обозначения модели
Маркировка 1РНАМ 32/320 УХЛ4 имеет следующую структуру: 1 – обозначение одинарного насоса; Р – регулируемый; Н – насос; А – аксиально-поршневой; М – наличие механизма регулирования мощности; 32 – рабочий объем в см³; 320 – номинальное давление в кгс/см²; УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях).
Габаритные и присоединительные размеры
Насос 1РНАМ 32/320 оснащен фланцевым креплением по стандарту ГОСТ 12815-80. Присоединительные размеры: диаметр всасывающего патрубка – 25 мм, нагнетательного – 20 мм. Вал имеет шлицевое соединение с шагом 6 мм. Эти параметры позволяют проверить совместимость агрегата с уже установленным оборудованием и спланировать его монтаж без кардинальной переделки гидролиний.
 |  |
Габаритный чертеж с указанием монтажных размеров насоса 1РНАМ 32/320. | Схема, иллюстрирующая присоединительные размеры и ориентацию патрубков. |
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок, чтобы выбор Насоса 1РНАМ 32/320 был оптимальным для вашей гидросистемы.
Ориентация только на присоединительные размеры. Необходимо обязательно учитывать требуемое рабочее давление и расход в системе.
Игнорирование температурного диапазона. Работа вне допустимых температур приводит к ускоренному износу уплотнений и снижению вязкости масла.
Несоответствие типа рабочей среды. Использование жидкостей, не соответствующих рекомендациям (например, водно-гликолевых смесей без подтверждения совместимости).
Пренебрежение системой фильтрации. Недостаточная тонкость фильтрации масла существенно сокращает ресурс работы насосной группы.
Примеры заказа насоса
В зависимости от потребностей заказчика, возможны различные варианты поставки Насоса 1РНАМ 32/320.
Базовый вариант: Насос 1РНАМ 32/320 УХЛ4 в стандартном исполнении с полным комплектом документации.
Вариант с адаптированным подключением: Модификация с иным типом присоединительных фланцев или патрубков для стыковки с импортным оборудованием.
Комплексная поставка: Агрегат в сборе с дополнительным ремкомплектом (уплотнения, манжеты) и фильтром тонкой очистки масла для организации сервисного обслуживания.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию Насоса 1РНАМ 32/320 по давлению и типу подключения?
Выбор основывается на двух ключевых параметрах: максимальное рабочее давление в вашей системе (не должно превышать 32 МПа) и тип присоединения (фланец ГОСТ 12815-80). Если давление ниже, насос будет работать с запасом прочности. Для нестандартных подключений возможен индивидуальный подбор переходников.
2. Каковы сроки поставки и доставки по России и СНГ, наличие на складе?
Насос 1РНАМ 32/320 часто имеется в наличии на центральном складе. Доставка в крупные города России (Москва, СПб, Екатеринбург, Новосибирск, Казань) осуществляется в течение 2-4 рабочих дней. В страны СНГ поставки организуются с учетом логистики и таможенных процедур, сроки уточняются дополнительно.
3. Каковы условия эксплуатации (мороз, открытая площадка, пыльные помещения, качество масла)?
Эксплуатация допускается в закрытых помещениях (категория УХЛ4). При работе в пыльных условиях необходимо обеспечить защиту зоны всасывания. Диапазон температур рабочей жидкости от -20°C до +70°C. Масло должно соответствовать ГОСТ 17479.3-85 (типы И-Г-А, И-Г-Б и т.д.) и проходить фильтрацию с тонкостью не ниже 25 мкм.
4. Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, Насос 1РНАМ 32/320 имеет унифицированные габаритно-присоединительные размеры, что позволяет ему заменять ряд импортных аналогов (например, серии A10VO от Bosch Rexroth). Наши специалисты готовы предоставить консультацию и чертежи для проверки совместимости с вашей конкретной гидросистемой.
Завершение
Насос 1РНАМ 32/320 от бренда ГИДРАВЛИК – это проверенное решение для ответственных гидравлических систем. Поставки осуществляются компанией ГИДРАВЛИКА по всей территории России и в страны СНГ. Мы предоставляем полную техническую поддержку, помощь в подборе оборудования и гарантию на все изделия. Для оформления заказа, получения коммерческого предложения или консультации воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты на сайте https://777-gidra.ru.
