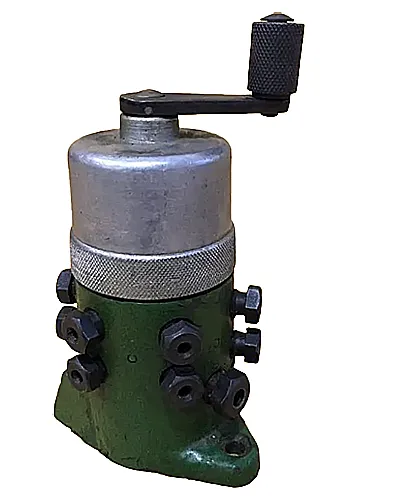

Насос плунжерный С18М-12, известный также под обозначением аналог 112П, представляет собой прецизионный агрегат для дозированной подачи смазочных материалов в промышленных гидравлических системах. Устройство спроектировано и изготовлено в соответствии с ГОСТ 22953-78, что обеспечивает его надежную интеграцию в системы централизованной смазки металлорежущих станков, прокатного оборудования и других промышленных механизмов. Основная функция данного насоса – обеспечение непрерывной, точной и стабильной подачи минерального масла к трущимся поверхностям, что существенно снижает износ узлов и увеличивает ресурс работы всего оборудования.
Эксплуатационные характеристики насоса плунжерного С18М-12 (аналог 112П) позволяют использовать его в условиях промышленных цехов. Исполнение УХЛ4.1 по ГОСТ 15150-69 гарантирует корректную работу при температуре окружающей среды от +1°С до +40°С. В качестве рабочей среды применяются минеральные масла с кинематической вязкостью в диапазоне от 10 до 400 мм²/с. Важным условием для долговечной работы является тонкость фильтрации масла, которая не должна превышать 25 мкм.
Габариты, вес и код ТН ВЭД
Конструкция насоса плунжерного С18М-12 (аналог 112П) отличается компактностью, что облегчает его монтаж в стесненных условиях. Масса агрегата составляет 1.5 кг. Габаритные размеры корпуса: 120 мм в длину, 85 мм в ширину и 65 мм в высоту. Для таможенного оформления и корректной идентификации продукции используется Код ТН ВЭД 8413 50 900 0.
| Параметр |
Значение |
| Длина, мм |
120 |
| Ширина, мм |
85 |
| Высота, мм |
65 |
| Масса, кг |
1.5 |
| Код ТН ВЭД |
8413 50 900 0 |
Раздается стук в дверь мастерской. Открываешь – стоит насос плунжерный С18М-12 (аналог 112П). «Привет, – говорит, – я пришел навести порядок в вашей системе смазки. Больше никаких сухих узлов трения!»
Технические параметры насоса С18М-12
Ключевые рабочие характеристики определяют область применения и эффективность агрегата в конкретной гидравлической системе. Насос плунжерный С18М-12 (аналог 112П) обеспечивает точную дозировку смазочного материала при заданном давлении.
| Технические характеристики насоса плунжерного С18М-12 (аналог 112П) |
| Модель |
Аналог по ГОСТ |
Рабочий объем, см³ |
Подача масла, л/мин |
Рабочее давление, МПа |
Масса, кг |
| С18М-12 |
112П |
0.08 |
0.04 |
1.6 |
1.5 |
Преимущества и ключевые особенности
Эксплуатация насоса плунжерного С18М-12 (аналог 112П) в производственной среде дает ряд существенных преимуществ для технического специалиста и предприятия в целом.
1. Увеличение межсервисного интервала и ресурса оборудования. Высокая точность дозирования и стабильность давления подачи масла минимизируют износ трущихся пар основного оборудования, сокращая частоту дорогостоящих ремонтов.
2. Снижение эксплуатационных расходов. Оптимальный расход смазочного материала и надежная конструкция с износостойкими плунжерными парами уменьшают затраты на техобслуживание и покупку масла.
3. Универсальность подключения и монтажа. Стандартные присоединительные размеры (резьба G1/8, трубопроводы DN4) обеспечивают быструю и простую интеграцию в большинство типовых гидравлических и смазочных систем, включая насосные группы и гидростанции.
4. Адаптивность к рабочей среде. Совместимость с широким диапазоном минеральных и синтетических масел (вязкость 10-400 мм²/с) позволяет гибко подбирать смазку под конкретные условия производства.
5. Надежность в непрерывном цикле работы. Конструкция рассчитана на длительную работу в условиях промышленного цеха, обеспечивая безотказность критически важных процессов.
Принцип работы в гидравлической системе
Функционирование насоса плунжерного С18М-12 (аналог 112П) основано на преобразовании вращательного движения в возвратно-поступательное для плунжеров. В корпусе агрегата расположены шесть плунжерных пар и распределительный валик. При вращении валика его кулачок взаимодействует с кольцом-сектором, обеспечивая поворот и последовательное срабатывание плунжеров.
Распределение рабочей среды осуществляется через наклонные пазы валика. Эта конструктивная особенность позволяет одному плунжеру осуществлять всасывание масла из резервуара через центральное отверстие валика и штуцер подключения, а другому – производить нагнетание в напорную магистраль. Таким образом, насос плунжерный С18М-12 (аналог 112П) обеспечивает попеременную подачу доз масла в два независимых контура, что характерно для многопоточных систем смазки.
Температурный режим и ресурс работы
Допустимый диапазон температур окружающей среды для корректной работы насоса составляет от +1°С до +40°С. Устройство рассчитано на режим непрерывной работы в условиях промышленного производства. Расчетный срок службы превышает 8 лет и напрямую зависит от соблюдения условий эксплуатации.
Факторы, влияющие на ресурс:
• Качество и чистота рабочего масла (обязательная фильтрация 25 мкм).
• Соблюдение предельного рабочего давления (1.6 МПа).
• Своевременность сервисного обслуживания и замена расходных компонентов.
• Отсутствие гидроударов и пульсаций в системе подачи масла.
Область применения и типы оборудования
Благодаря своей надежности и точности, насос плунжерный С18М-12 (аналог 112П) нашел широкое применение в различных отраслях промышленности. Его основное назначение – работа в составе систем централизованной смазки.
Типичное оборудование для установки:
• Металлорежущие станки (токарные, фрезерные, шлифовальные, зубообрабатывающие).
• Оборудование для обработки металлов давлением (прокатные станы, прессы, гильотинные ножницы).
• Литейные машины и конвейерные линии.
• Промышленные роботы и автоматизированные сборочные комплексы.
• Насосные группы и мобильные гидростанции в строительной и специальной технике.
Таким образом, приобретение насоса плунжерного С18М-12 (аналог 112П) актуально для машиностроительных заводов, металлургических комбинатов, ремонтных сервисов и предприятий, эксплуатирующих парк станков.
Комплект для ремонта и обслуживания
Для поддержания работоспособности насоса рекомендуется периодически проводить техническое обслуживание и иметь в наличии ремонтный комплект. Наиболее подвержены износу уплотнительные элементы и детали, напрямую контактирующие с рабочей средой.
| Наименование запчасти |
Типовая причина износа/замены |
| Уплотнительные манжеты плунжеров |
Естественный износ, работа с загрязненным маслом или вне диапазона температур. |
| Пружины плунжерных пар |
Усталость металла при длительной циклической нагрузке. |
| Распределительный валик |
Абразивный износ при недостаточной фильтрации масла. |
| Прокладки корпусные |
Потеря эластичности, приводящая к утечкам масла. |
Типичные ошибки при подборе насоса
Неправильный выбор смазочного оборудования ведет к снижению эффективности, поломкам и незапланированным простоям. Избегайте следующих ошибок:
Ошибка 1: Подбор исключительно по присоединительной резьбе (G1/8), без учета требуемого рабочего давления (до 1.6 МПа) и расхода масла (0.04 л/мин).
Ошибка 2: Игнорирование температурного диапазона эксплуатации. Попытка использовать насос при температурах ниже +1°С может привести к заклиниванию плунжеров из-за загустения масла.
Ошибка 3: Несоответствие типа и качества рабочей среды. Использование масел с вязкостью за пределами 10-400 мм²/с или без должной фильтрации ускоряет износ.
Ошибка 4: Неучет количества необходимых точек смазки. Модель С18М-12 имеет 12 выходных каналов, что необходимо для многоконтурных систем.
Расшифровка условного обозначения
Маркировка С18М-12 несет в себе информацию о типе и основных параметрах устройства:
• С – назначение: смазочный насос.
• 18 – порядковый номер конструктивной разработки.
• М – признак модернизации базовой модели.
• 12 – количество выходных каналов для подачи смазки.
Аналог по ГОСТ 22953-78 – 112П, где «П» указывает на позиционный принцип распределения масла.
Габаритные и присоединительные размеры
Проверка совместимости насоса плунжерного С18М-12 (аналог 112П) с существующим оборудованием осуществляется по габаритным и присоединительным размерам. Крепление и подключение выполняются через стандартные интерфейсы: резьбовое соединение G1/8 для подвода масла и трубопроводы условным проходом DN4. На представленном чертеже отмечены все необходимые для монтажа размеры.
Примеры оформления заказа
Для упрощения процедуры заказа рассмотрите следующие типовые варианты:
Вариант 1. Базовая поставка.
Наименование: Насос плунжерный С18М-12 (аналог 112П).
Артикул: С18М-12.
Назначение: Прямая замена в действующей системе смазки станков.
Вариант 2. Комплект для сервиса.
Наименование: Насос С18М-12 с расширенным ремкомплектом (уплотнения, пружины).
Артикул: С18М-12-РК.
Назначение: Оснащение ремонтной службы предприятия для быстрого восстановления работоспособности.
Вариант 3. Комплект для модернизации.
Наименование: Насос С18М-12 с приводным валиком и крепежным комплектом.
Артикул: С18М-12-М.
Назначение: Интеграция в модернизируемую или новую автоматизированную линию.
Для уточнения деталей и оформления заказа воспользуйтесь формой на сайте или свяжитесь с нашими инженерами.
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию насоса С18М-12 по давлению, расходу и типу подключения?
Ключевые параметры для выбора насоса плунжерного С18М-12 (аналог 112П): рабочее давление (максимальное 1.6 МПа), производительность (0.04 л/мин) и тип присоединения (резьба G1/8 Внешняя). Убедитесь, что давление в вашей системе не превышает указанного значения, а требуемый расход масла соответствует или ниже паспортного. Подключение осуществляется через стандартные гидравлические фитинги на 1/8 дюйма.
Какие сроки поставки и условия доставки по России и СНГ? Есть ли насосы на складе?
Насос плунжерный С18М-12 (аналог 112П) обычно доступен на центральном складе в Москве. Стандартный срок отгрузки составляет 3-5 рабочих дней после подтверждения заказа. Доставка осуществляется во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ через проверенных логистических партнеров. Точные сроки и стоимость доставки рассчитываются индивидуально.
Как условия эксплуатации (мороз, открытая площадка, пыль, качество масла) влияют на работу насоса?
Насос плунжерный С18М-12 (аналог 112П) рассчитан на работу в отапливаемых помещениях при температуре от +1°С до +40°С. Эксплуатация на морозе или открытой площадке не рекомендуется. Пыльные условия требуют усиленной фильтрации поступающего воздуха в систему (если она открытого типа) и масла (тонкость 25 мкм). Качество масла критично: используйте только масла, соответствующие вязкости 10-400 мм²/с, без абразивных примесей и воды.
Обеспечивается ли совместимость с существующим оборудованием? Возможен ли подбор аналога?
Да, совместимость насоса плунжерного С18М-12 (аналог 112П) с большинством промышленного оборудования обеспечена стандартными присоединительными размерами и параметрами. Данная модель является прямым функциональным аналогом насоса 112П по ГОСТ. Для подбора аналога под конкретную систему наши инженеры готовы провести анализ по предоставленным вами параметрам: давлению, расходу, количеству точек смазки, типу рабочей среды.
Доставка, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется официальным дистрибьютором – компанией ГИДРАВЛИКА. Мы гарантируем соответствие всех изделий требованиям ГОСТ 22953-78 и предоставляем гарантию 24 месяца с момента ввода в эксплуатацию. Все насосы проходят обязательное тестирование на герметичность и производительность перед отгрузкой.
Мы осуществляем оперативную доставку по всей территории России и в страны СНГ. Наши специалисты готовы предоставить бесплатную техническую консультацию по подбору оборудования, интеграции в вашу систему или подбору аналога под замену. Для заказа насоса плунжерного С18М-12 (аналог 112П) или получения дополнительной информации, оформите заявку на сайте или свяжитесь с нами через страницу Контакты.
