Двухлинейный питатель смазки 2-0200-1К является высокоточным дозирующим устройством для централизованных систем смазки, как автоматических, так и с ручным управлением. Его основная задача — обеспечить периодическую импульсную подачу жидких масел или пластичных консистентных смазок к узлам трения промышленного оборудования. Рабочее давление в подводящих магистралях может достигать 20 МПа, что позволяет использовать устройство в самых требовательных системах.
Описание и назначение устройства

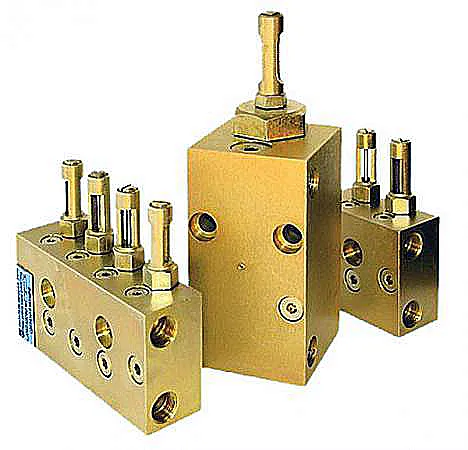

Принцип действия питателя смазки 2-0200-1К основан на двусторонней работе поршня под действием переменного давления в двух магистралях. Конструкция с боковыми отводами гарантирует выдачу смазочного материала как при прямом, так и при обратном ходе поршня, обеспечивая непрерывную и равномерную защиту механизмов. Аппарат относится к классу регулируемых дозаторов: объём подаваемой порции можно настраивать в диапазоне от 0,5 до 2,0 кубических сантиметров за цикл. В серии представлены несколько типоразмеров, отличающихся номинальной подачей и количеством отводов для подключения смазочных линий.
Приходит как-то технолог на участок, а там все станки работают тихо, как швейцарские часы. Спрашивает у механика: «В чём секрет?» Тот отвечает: «Да мы тут питатель смазки 2-0200-1К всем поставили — теперь они не скрипят, а шепчут!»
Ключевые параметры и Код ТН ВЭД
Масса устройств в серии варьируется в зависимости от конкретной модификации и количества отводов, начиная от 0,63 килограмма для базовой модели. Габаритные размеры также различаются, охватывая диапазон от 46×37×100 мм для компактных исполнений до 168×45×195 мм для моделей с увеличенной производительностью. Для всех модификаций питателей указанного типа установлен единый код ТН ВЭД 8481 80 910 0, классифицирующий их как устройства для передачи движения с гидравлическим приводом.

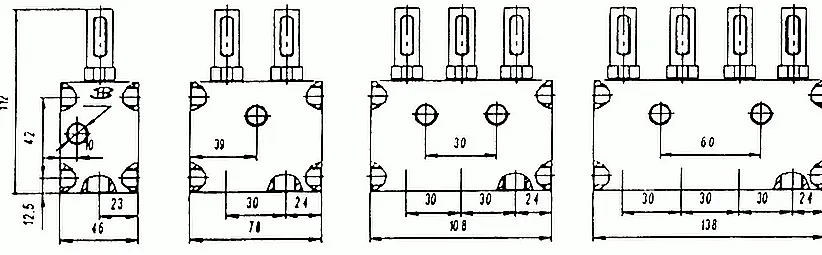

Вес и габаритные размеры основных моделей
| Типоразмер модели | Номинальный объём подачи, см³/ход | Количество отводов | Масса, кг | Габариты, мм (Д×Ш×В) |
|---|
| 2-0200-1К | 2.0 | 1 | 0.63 | 46×37×106 |
| 2-0200-2К | 2.0 | 2 | 1.05 | 46×37×100 |
| 2-0200-3К | 2.0 | 3 | 1.46 | 100×37×100 |
| 2-0500-1К | 5.0 | 1 | 1.25 | 55×45×126 |
| 2-0500-2К | 5.0 | 2 | 2.25 | 92×45×126 |
| 2-2500-1К | 25.0 | 1 | 4.2 | 70×67×195 |
Преимущества и особенности эксплуатации
Использование питателя смазки 2-0200-1К в системах промышленного оборудования даёт ряд существенных выгод для производственных компаний.
- Снижение простоев оборудования: автоматическая дозированная подача смазки минимизирует необходимость ручного обслуживания и предотвращает выход из строя узлов трения из-за недостатка смазочного материала.
- Увеличение ресурса механизмов: точное дозирование исключает перерасход смазки и обеспечивает оптимальный режим работы подшипников, направляющих и других трущихся пар.
- Удобство монтажа и настройки: компактные габариты и наличие регулировочного винта позволяют легко интегрировать устройство в существующие системы и оперативно настроить необходимый объём подачи.
- Стабильность работы: двухлинейная схема обеспечивает непрерывную подачу смазки при смене направления давления в магистралях, что критически важно для оборудования с реверсивным ходом.
- Совместимость с типовыми гидросистемами: стандартизированные присоединительные размеры (резьба К 3/8", К 1/4") и рабочие параметры (давление до 20 МПа) гарантируют лёгкую адаптацию к большинству промышленных систем смазки.
Принцип работы и устройство
Функционирование питателя смазки 2-0200-1К основано на использовании пульсирующего давления, попеременно подаваемого в две подводящие магистрали. При поступлении давления в первую линию рабочий поршень внутри корпуса перемещается, вытесняя строго отмеренный объём смазки через соответствующий отвод к точке смазывания. Когда давление подаётся в противоположную магистраль, поршень совершает обратный ход, выдавая новую порцию смазки через другой отвод. Присутствие прозрачных смотровых окон в конструкции ограничителей позволяет вести визуальный контроль за рабочим циклом и положением поршня. В базовую комплектацию входят все необходимые элементы для монтажа: зажимные втулки и комплекты металлических уплотнений для надёжного безрезьбового соединения.
Температурный режим и ресурс работы
Питатель смазки 2-0200-1К рассчитан на эксплуатацию в широком диапазоне температур окружающей среды и рабочей среды: от -40°C до +80°C. Герметичность соединений в агрессивных условиях обеспечивается применением уплотнительных элементов из фторкаучука FPM. Ожидаемый срок службы устройства при соблюдении условий эксплуатации составляет не менее 8 лет. Ключевыми факторами, напрямую влияющими на ресурс, являются качество применяемого смазочного материала, отсутствие в нём абразивных и химически агрессивных примесей, а также регулярность технического обслуживания и состояние системы фильтрации масла в гидростанции. Устройство устойчиво к вибрационным нагрузкам до 15 м/с² и кратковременным гидроударам.
Области применения и типовое оборудование
Двухлинейный питатель смазки 2-0200-1К предназначен для интеграции в системы смазки тяжёлого промышленного оборудования практически всех отраслей. Типичными областями использования являются металлургические комбинаты (прокатные станы, сталеплавильное оборудование), кузнечно-прессовые производства (молоты, кривошипные прессы), горнодобывающая и цементная промышленность (дробилки, мельницы, конвейеры). Конкретно данная модель и её аналоги часто применяются в системах смазки универсальных токарно-винторезных станков моделей 5406, 7403, гидравлических прессов типа П6342, а также в крановом оборудовании. Отсутствие электронных компонентов делает питатель смазки 2-0200-1К незаменимым для использования во взрывоопасных зонах и на объектах с повышенными требованиями к надёжности и отказоустойчивости.
Состав типового ремонтного комплекта
| Наименование запчасти | Материал | Типовые причины износа/замены |
|---|
| Кольцо уплотнительное поршня | Фторкаучук (FPM) | Естественное старение, работа при повышенных температурах, несовместимость со смазкой. |
| Манжета штока (при наличии) | Фторкаучук (FPM) | Абразивный износ из-за загрязнений в смазке, перекосы при монтаже. |
| Возвратная пружина | Пружинная сталь | Потеря упругости после длительной циклической нагрузки, коррозия. |
| Регулировочный винт с резьбой | Конструкционная сталь | Механические повреждения резьбы при некорректной настройке. |
| Уплотнительное кольцо присоединительного штуцера | Алюминиевый сплав / Медь | Перетяжка при монтаже, вибрационная усталость материала. |
Типичные ошибки при подборе дозатора
Некорректный выбор питателя для системы смазки ведёт к снижению эффективности или поломке. Вот наиболее распространённые ошибки:
- Выбор только по типу резьбы, без учёта требуемых параметров рабочего давления и расхода смазки, что может привести к разгерметизации или недостаточной производительности.
- Игнорирование диапазона рабочих температур, особенно для оборудования, работающего на открытом воздухе или в неотапливаемых цехах, что вызывает застывание смазки или разрушение уплотнений.
- Несоответствие типа рабочей среды: использование дозатора, рассчитанного на масло, для подачи консистентной смазки высокой вязкости, или наоборот.
- Пренебрежение требованиями к фильтрации. Установка питателя в систему без фильтра тонкой очистки на входе резко снижает его ресурс из-за абразивного износа прецизионных пар.
Расшифровка условного обозначения
Маркировка питателя смазки 2-0200-1К содержит всю необходимую информацию для его идентификации и подбора. Полное обозначение, например, «2-0200-1К-УХЛ4», структурировано следующим образом:
- «2» — указывает на двухлинейный тип устройства (работа от двух магистралей давления).
- «0200» — обозначает номинальную величину подачи, в данном случае 2 см³ за один полный ход (200 условных единиц).
- «1» — количество отводов для подключения к точкам смазки.
- «К» — тип присоединительной резьбы: коническая (К) по ГОСТ 6211.
- «УХЛ4» — климатическое исполнение, соответствующее условиям умеренного и холодного климата, категория размещения 4 по ГОСТ 15150.
Компания-поставщик ГИДРАВЛИКА всегда готова оказать помощь в расшифровке и подборе нужной модели.
Варианты оформления заказа
Для оперативного заказа рекомендуем использовать следующие формулировки, указывая точную маркировку:
- Базовая поставка: «Питатель смазки 2-0200-1К, 1 шт. Комплект поставки: устройство, зажимные втулки, уплотнения, паспорт. Доставка в Москву.»
- Заказ на группу оборудования: «Питатель смазки 2-0200-3К (3 отвода) — 4 шт., питатель 2-0500-1К — 2 шт. Упаковка индивидуальная, документация на русском языке.»
- Заказ с дополнительными опциями: «Питатель смазки 2-0200-1К, 10 шт. + 2 комплекта ремонтных уплотнений. Исполнение УХЛ4. Требуется сертификат соответствия ГОСТ.»
Оформить заявку можно через сайт 777-gidra.ru или связавшись с менеджерами по телефону, указанному в разделе Контакты.
Надёжный поставщик гидравлических компонентов
Компания ГИДРАВЛИКА является официальным поставщиком продукции бренда ГИДРАВЛИК на российский рынок, включая полный ассортимент питателей смазки и других компонентов для гидросистем. Мы обеспечиваем не просто продажу оборудования, а комплексное решение: от технической консультации по подбору аналога для вашей существующей системы до гарантийного и сервисного обслуживания. Все изделия, включая питатель смазки 2-0200-1К, соответствуют требованиям ГОСТ, проходят многоступенчатый контроль качества и поставляются с полным пакетом документации. Мы организуем оперативную доставку в любой регион России и страны СНГ. Для получения коммерческого предложения или технической консультации оставьте заявку на сайте или свяжитесь с нашими специалистами.
