Пневмоклапан обратный ПО-10-1 и ПО-10-2 представляет собой запорно-регулирующую арматуру, предназначенную для обеспечения однонаправленного движения сжатого воздуха в пневматической системе. Основная функция изделия — предотвращение обратного потока рабочей среды. Данный пневмоклапан обратный применяется в составе стационарного и мобильного оборудования, работающего на сжатом воздухе, где необходимо поддерживать заданное направление движения среды и защищать элементы системы от обратного хода, например, после остановки компрессора или при падении давления на отдельных участках.
Краткие сведения о клапане
Обратный пневмоклапан поставляется в двух модификациях: ПО-10-1 и ПО-10-2, которые имеют идентичные габаритные размеры, типоразмер присоединения и номинальные параметры. Средняя масса изделия не превышает 0,11 кг. Габаритные размеры корпуса: длина (L) — 51 мм, ширина (B) — 31 мм, высота (H) — 28 мм. Код ТН ВЭД для данной продукции — 8481 80 110 0 (клапаны обратные пневматические).
Инженер спрашивает у младшего техника: «Почему пневмоклапан обратный установлен не по стрелке?». А тот отвечает: «Думал, стрелка указывает направление, куда не надо ставить!».
Технические характеристики и параметры
Ниже представлена детализированная таблица с эксплуатационными и техническими характеристиками обратного пневмоклапана П-О 10.
| Наименование параметра |
Значение для ПО-10-1 / ПО-10-2 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 |
| Номинальное (рабочее) давление, Pн |
1,0 МПа (10 кгс/см²) |
| Минимальное избыточное давление на входе |
Менее 0,1 МПа (1 кгс/см²) |
| Давление срабатывания (открывания) клапана |
0,03 МПа (0,3 кгс/см²) |
| Условный проход, DN |
10 мм |
| Присоединительная резьба |
K = 3/8" труба (BSPP) |
| Пропускная способность (коэффициент Kᵥ) |
Не менее 0,11 м³/ч |
| Масса, не более |
0,11 кг |
| Габаритные размеры |
Длина L (между осями резьб) |
51 мм |
| Ширина B (ширина корпуса) |
31 мм |
| Высота H (базовая высота) |
28 мм |
| Климатическое исполнение и категория размещения |
УХЛ и О, категория 4 по ГОСТ 15150-69 |
Преимущества и особенности эксплуатации обратного пневмоклапана
Использование пневмоклапана обратного в составе промышленных систем обеспечивает ряд значимых выгод для сервисно-эксплуатационных служб и инженерно-технического персонала:
- Снижение риска гидроударов и защита оборудования. Предотвращение обратного тока сжатого воздуха минимизирует вероятность поломок компрессоров, ресиверов и чувствительной пневмоаппаратуры.
- Стабильность работы системы при низком давлении открывания. Клапан гарантированно открывается при перепаде давления 0,03 МПа, обеспечивая надежную работу пневмосистем даже при нестабильном давлении в магистрали.
- Универсальность монтажа. Благодаря компактной конструкции и указательной стрелке на корпусе, установка пневмоклапана обратного производится быстро и может осуществляться в любом пространственном положении, сокращая время переналадки систем.
- Высокая совместимость с типовыми системами. Стандартные резьбовые присоединения 3/8" и компактные размеры позволяют легко интегрировать клапан в существующие пневмомагистрали, выполненные по общепромышленным нормам.
- Повышенный эксплуатационный ресурс. При условии подачи воздуха надлежащей степени очистки (не ниже 10 класса по ГОСТ 17433), пневмоклапан обратный демонстрирует длительный срок службы с минимальными требованиями к сервисному обслуживанию.
Принцип действия в составе пневмосистемы
Пневмоклапан обратный является устройством прямого действия. Его работа основана на автоматическом перекрытии проходного сечения при возникновении обратного потока. Когда давление на входе (стороне подключения компрессора или ресивера) превышает давление на выходе клапана, а также преодолевает усилие запорного элемента (пружины), происходит его открытие. Сжатый воздух свободно проходит через канал корпуса в прямом направлении. При падении давления на входе ниже давления на выходе или при возникновении потока в обратном направлении запорный элемент под действием реверсивного давления и возвратной пружины прижимается к седлу, герметично перекрывая проход. Именно эта простая и надежная схема обеспечивает защиту от обратного хода рабочей среды.
Температурный режим, ресурс и условия для длительной работы
Клапан рассчитан для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение УХЛ (умеренный и холодный климат) и О (общее) с категорией размещения 4 (в закрытых помещениях) определяют базовый температурный диапазон применения. Точная граница температур непосредственно зависит от свойств используемых уплотнений и смазки пневмооборудования. Ресурс работы клапана напрямую связан с качеством подаваемого воздуха. Загрязнения твердыми частицами, влага и масляные пары снижают ресурс уплотнений и могут привести к заклиниванию подвижного элемента. Ключевым фактором для обеспечения заявленного срока службы является использование фильтров-влагоотделителей, обеспечивающих требуемый 10 класс чистоты по ГОСТ 17433.
Область применения и типовое оборудование
Обратный пневмоклапан серии ПО-10 нашел широкое применение в различных отраслях промышленности и сервиса. Он обеспечивает защиту от обратного потока в пневмосистемах следующих типов оборудования:
- Станки с ЧПУ и металлообрабатывающие комплексы: защита пневмоприводов подачи инструмента, зажимных механизмов патронов.
- Прессовое и штамповочное оборудование: предотвращение обратного хода в силовых пневмоцилиндрах и системах управления.
- Автоматические линии и роботизированные комплексы: обеспечение одностороннего движения воздуха в манипуляторах и захватах.
- Строительная и дорожная техника: системы пневмоподвески, управления тормозами и вспомогательными механизмами.
- Промышленные пневмостанции и магистрали: защита компрессорных установок и разветвленных сетей сжатого воздуха в цехах.
Расшифровка условного обозначения и типоразмера
Шифр модели «ПО-10-1» расшифровывается следующим образом:
П — пневматический;
О — обратный (запорный);
10 — номинальный (условный) диаметр прохода, в миллиметрах (DN 10);
1 или 2 — вариант конструктивного исполнения или номер модификации в рамках одного типоразмера (по присоединению и основным параметрам идентичны).
Типичные ошибки при подборе и монтаже
Во избежание некорректной работы и преждевременного выхода из строя, рекомендуется избегать следующих распространенных ошибок:
- Выбор только по диаметру резьбы. Игнорирование номинального и минимального давления открывания может привести к неработоспособности клапана в конкретной системе.
- Установка без учета направления потока. Монтаж клапана против стрелки, нанесенной на корпус, делает устройство полностью бесполезным и блокирует поток воздуха в нужном направлении.
- Игнорирование требований к чистоте рабочей среды. Установка клапана в систему без фильтра тонкой очистки резко сокращает его ресурс из-за абразивного износа уплотнений и седла.
- Попытка эксплуатации вне регламентированных климатических условий. Монтаж УХЛ-исполнения на открытой холодной площадке без дополнительной защиты может вызвать обледенение или выход из строя внутренних компонентов.

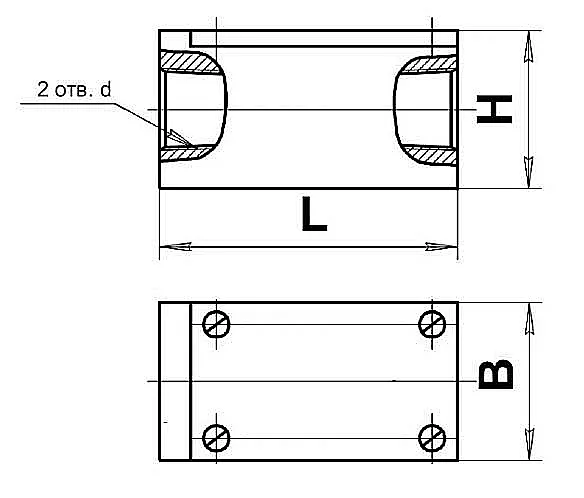

Габаритный, установочный и присоединительный чертеж
Для проверки совместимости с монтируемым оборудованием и планирования монтажной схемы необходимо ориентироваться на ключевые монтажные размеры: межосевое расстояние резьбовых отверстий (51 мм), габариты корпуса и тип присоединения. Пневмоклапан обратный монтируется непосредственно в разрыв трубопровода.
Чертеж и принципиальная схема подключения обратного пневмоклапана. Стрелка на корпусе указывает направление свободного прохода сжатого воздуха.
Варианты заказа и модификации
В рамках серии П-О 10 доступны две основные исполнения, технически идентичные по присоединительным и габаритным размерам:
- Базовый вариант заказа: Пневмоклапан обратный ПО-10-1. Клапан в стандартном исполнении УХЛ, поставляется с заводской смазкой.
- Альтернативный вариант: Пневмоклапан обратный ПО-10-2. Используется для комплектации систем со специфическими требованиями по документации или происхождению комплектующих.
Для оформления заказа или получения технической консультации специалисты рекомендуют оставить заявку, указав модель клапана, требуемое количество и условия поставки.
Вопросы и ответы (FAQ) по обратным пневмоклапанам
1. Как правильно подобрать пневмоклапан обратный ПО-10-1 или ПО-10-2 для конкретной пневмосистемы?
Для корректного выбора необходимо определить три ключевых параметра системы: максимальное рабочее давление (не должно превышать 1 МПа), расход воздуха (пропускная способность клапана 0,11 м³/ч) и тип присоединительной резьбы (стандартно 3/8"). Также критически важно обеспечить чистоту воздуха на входе не хуже 10 класса по ГОСТ 17433.
2. Каковы сроки поставки и доставки оборудования по России и СНГ?
Поставка пневмоклапанов обратных осуществляется со склада в Москве. Доставка в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.), а также в страны СНГ организуется транспортными компаниями в кратчайшие сроки, обычно в течение 3-10 рабочих дней в зависимости от удаленности региона.
3. Возможна ли эксплуатация клапана в неотапливаемых помещениях или на открытом воздухе?
Эксплуатация в нерегулируемых климатических условиях не рекомендуется для базового исполнения. Климатическое исполнение УХЛ и О подразумевает работу в закрытых отапливаемых помещениях. Для работы при отрицательных температурах или в условиях повышенной влажности требуется дополнительный анализ на совместимость материалов уплотнений.
4. Можно ли использовать пневмоклапан обратный П-О 10 в качестве аналога для замены вышедшего из строя клапана другой марки?
Да, это распространенная практика. Для подбора аналога необходимо совпадение следующих параметров: условный проход (DN 10), тип и шаг резьбы присоединения (3/8" BSPP), номинальное давление (1 МПа), давление срабатывания (0,03 МПа), а также направление потока. Наши инженеры готовы провести анализ вашего оборудования и подтвердить совместимость.
Поддержка, доставка и сотрудничество
Пневмоклапаны и другая пневмоаппаратура бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА — проверенным партнером промышленных предприятий. Мы обеспечиваем полный цикл сопровождения: от помощи в подборе оборудования под параметры вашей системы до поставки и сервисной поддержки. Наши специалисты готовы провести техническую консультацию, помочь с подбором полного аналога и организовать оперативную доставку в любой регион России и страны СНГ. Для связи с техническими специалистами и оформления заказа воспользуйтесь формой на сайте 777-gidra.ru или перейдите в раздел Контакты.
