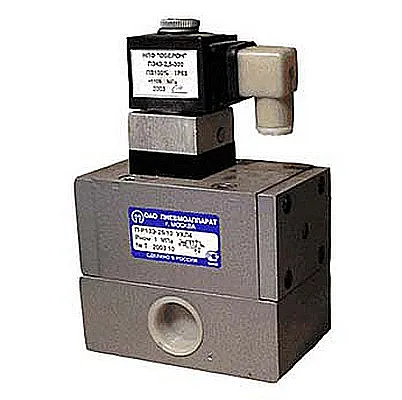

Описание и назначение
Пневмораспределитель ПР13Э12/10 является ключевым компонентом пневматических систем управления. Это трехлинейный клапанный распределитель с односторонним электропневматическим управлением и пружинным возвратом золотника. Основная функция устройства – коммутация потоков сжатого воздуха в пневмоприводах. Конструкция обеспечивает высокие скорости перемещения штоков пневмоцилиндров большого диаметра (до 250 мм). Модель рассчитана на работу с очищенным сжатым воздухом, содержащим распылённое масло.
Код ТН ВЭД для подобных пневмораспределителей, как правило, начинается с 8481 80. Конкретный код уточняется в зависимости от технического описания и конструктивных особенностей.
Основные габариты и вес
Вес и габаритные размеры модели ПР13Э12/10 ориентировочно составляют:
| Параметр | Значение для ПР13Э12/10 | Диапазон по серии П-Р13Э |
|---|
| Масса, кг, не более | 2.19 | 2.15 – 8.78 |
| Условный проход, Ду, мм | 12 | 12, 16, 20, 25, 32, 40 |
| Тип присоединения | Резьбовое | Резьбовое или стыковое (01) |
Небольшая техническая шутка
Инженер спрашивает у механика в цеху:
— Почему цилиндр не двигается?
— Пневмораспределитель опять «задумался»! — отвечает механик.
— Так он же должен реагировать на сигнал за сотые доли секунды!
— Он и реагирует. Время включения 0.04 с, а время на раздумья — не регламентировано!
Технические характеристики распределителей серии П-Р13Э
| Параметры | П-Р13Э-12/10 | П-Р13Э-16/10 | П-Р13Э-20/10 | П-Р13Э-25/10 | П-Р13Э-32/10 | П-Р13Э-40/10 |
|---|
| Условный проход, мм | 12 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1.0 |
| Миним. рабочее давление, МПа | 0.25 |
| Миним. давление управления, МПа | 0.2 |
| Пропускная способность, Kv, м³/ч, не менее | 3.7 | 3.7 | 9.3 | 9.3 | 15.0 | 15.0 |
| Время включения, с, не более | 0.04 | 0.04 | 0.05 | 0.05 | 0.09 | 0.09 |
| Время выключения, с, не более | 0.06 | 0.06 | 0.07 | 0.07 | 0.13 | 0.13 |
| Число срабатываний в мин. | 350 | 350 | 350 | 350 | 150 | 150 |
| Напряжение питания | пост. ток: 12,24,48,110 В; пер. ток 50Гц: 12,24,36,48,110,220,380 В; пер. ток 60Гц: 110,220 В |
| Ном. потребляемая мощность | пост. ток: ≤12 Вт; пер. ток 50Гц: ≤21 ВА; пер. ток 60Гц: ≤28 ВА |
| Масса, кг, не более | 2.19 | 2.19 | 4.18 | 4.18 | 8.78 | 8.78 |
Преимущества и особенности эксплуатации
Высокая надежность и производительность пневмораспределителя ПР13Э12/10 обеспечивают несколько ключевых преимуществ для производственного процесса:
- Высокая скорость срабатывания: время включения не превышает 0.04 с, что позволяет использовать его в высокоскоростных автоматизированных циклах, минимизируя простои оборудования.
- Стабильность работы при переменном давлении: прибор сохраняет работоспособность при минимальном давлении в системе от 0.25 МПа, обеспечивая надежность даже при нестабильной подаче воздуха.
- Универсальность подключения: совместимость с широким спектром стандартных промышленных пневмосистем благодаря резьбовому присоединению, а также возможность монтажа в любом пространственном положении.
- Увеличенный ресурс работы: клапанный узел с эластичными уплотнениями и продуманная конструкция снижают износ и увеличивают межсервисные интервалы.
- Гибкость управления: наличие ручного дублирования на пилотном клапане позволяет проводить наладку и аварийное управление без подачи электропитания.
Принцип работы в составе пневмосистемы
В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, зафиксированный в корпусе и удерживаемый в исходном (нормально закрытом, НЗ) положении возвратной пружиной. В монтажной плите выполнены три канала: питания (1), выходной (2) и атмосферный (3). Электромагнитный пилотный клапан (ПЭК3-2,5-21), установленный сверху, управляет основным золотником. При подаче электрического сигнала пилот срабатывает, открывая путь воздуху от канала питания к выходному каналу, одновременно перекрывая атмосферный. После снятия напряжения пружина возвращает золотник в исходное положение, соединяя выход с атмосферой. Для использования в схеме нормально открытого (НО) исполнения монтажную плиту с пилотом поворачивают на 180°, меняя функции каналов (1) и (3).
Температурный режим, ресурс и факторы влияния
Распределители серии П-Р13Э предназначены для климатического исполнения УХЛ4 и О4 по ГОСТ 15150, что определяет их работоспособность в широком диапазоне температур.
Факторы, влияющие на срок службы:
- Качество рабочей среды: обязательное использование очищенного воздуха (не грубее 10 класса по ГОСТ 17433) с добавлением распылённого масла. Наличие конденсата, абразивных частиц или агрессивных паров резко сокращает ресурс уплотнений.
- Соблюдение параметров давления: работа в диапазоне от 0.25 до 1.0 МПа. Превышение номинального давления, равно как и работа ниже минимального, ведет к нештатным режимам и ускоренному износу.
- Частота срабатываний: максимальная цикличность для моделей Ду 12–25 мм составляет 350 срабатываний в минуту, для Ду 32–40 мм — 150. Превышение этих значений приводит к перегреву и снижению надежности.
- Регулярность технического обслуживания: периодическая проверка состояния уплотнений и фильтрации воздуха предотвращает отказы.
Область применения и типичное оборудование
Пневмораспределитель ПР13Э12/10 и его аналоги серии П-Р13Э активно используются в различных отраслях промышленности для управления исполнительными механизмами:
- Прессовое и кузнечно-штамповочное оборудование: управление зажимными цилиндрами, механизмами подачи.
- Станки с ЧПУ и автоматические линии: позиционирование, зажим заготовок, смена инструмента.
- Пакетировочные и упаковочные машины: приводы толкателей, фиксаторов, резаков.
- Строительная и дорожная техника: управление блокировками, тормозными системами (в качестве управляющих элементов).
- Гидравлические и пневматические стенды: в качестве управляющих элементов в испытательных установках.
Установка возможна как в закрытых отапливаемых помещениях (для УХЛ), так и под навесами (для О).
Состав ремкомплекта и часто заменяемые детали
Основные элементы, подверженные износу, и условия их замены:
| Наименование узла/детали | Причина и условия износа |
|---|
| Эластичные уплотнения (кольца, манжеты) клапанного узла | Естественный износ от трения, ускоренный при работе с неочищенным воздухом или без масла. |
| Возвратная пружина золотника | Усталость металла при высокой цикличности работы, возможна потеря упругости. |
| Уплотнительные элементы пилотного клапана ПЭК3-2,5-21 | Износ под воздействием управляющего давления и перепадов температур. |
| Электрическая катушка пилотного клапана | Выход из строя при скачках напряжения или превышении номинальных параметров питания. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по условному проходу (Ду): игнорирование требуемой пропускной способности (Kv) может привести к недостаточной скорости движения цилиндра.
- Неучет минимального рабочего давления: если давление в вашей системе часто падает ниже 0.25 МПа, распределитель работать не будет.
- Пренебрежение типом рабочей среды: использование неочищенного или сухого (без масла) воздуха быстро выводит из строя уплотнения.
- Несоответствие климатического исполнения: установка устройства УХЛ4 в неотапливаемом уличном боксе может привести к обледенению или выходу из строя.
- Неправильное подключение питания: важно точно соответствовать напряжению и типу тока (постоянный/переменный), указанным в характеристиках.
Примеры условных обозначений и оформления заказа
Логика индексации модели: П-Р13 (тип пневмораспределителя) Э (электропневматическое управление) 12/10 (условный проход 12 мм, номинальное давление 10 бар) -01 (стыковое присоединение; отсутствие индекса – резьбовое) УХЛ4 (климатическое исполнение и категория размещения).
Примеры заказа:
- Базовая модель с резьбовым подключением для отапливаемого цеха: Пневмораспределитель П-Р13Э-20/10 УХЛ4.
- Модель со стыковым присоединением для линии со стандартными быстросъемами: Пневмораспределитель П-Р13Э-16/10-01 О.4.
- Модель увеличенного диаметра для высокого расхода воздуха: Пневмораспределитель П-Р13Э-32/10 УХЛ4.

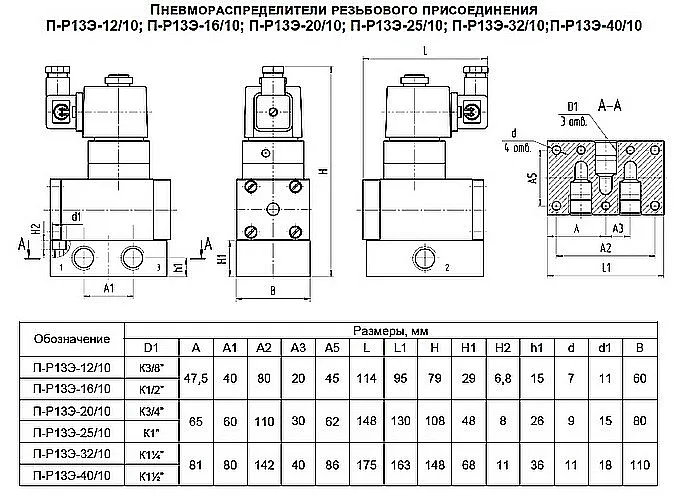

Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо сравнить посадочные размеры и расположение подключений.
 Вид сбоку: габариты и расположение монтажных отверстий. |  Вид спереди: схема расположения портов (1-питание, 2-выход, 3-атмосфера). |
