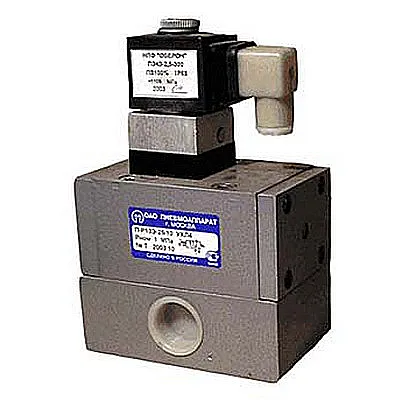

Пневмораспределитель ПР13Э40/10 относится к серии трехлинейных распределителей с электропневматическим управлением и пружинным возвратом. Устройство предназначено для коммутации потоков сжатого воздуха в промышленных пневмосистемах, где требуется высокое быстродействие и управление цилиндрами большого диаметра до 250 мм. Пневмораспределитель ПР13Э40/10 обеспечивает надежное переключение сигналов при номинальном давлении до 1 МПа и работает на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433, с содержанием распыленного масла. Климатическое исполнение УХЛ4 позволяет эксплуатировать его в условиях умеренного и холодного климата в помещениях с искусственно регулируемыми условиями.
Масса пневмораспределителя модели ПР13Э40/10 составляет не более 8.78 кг, а для модификации с стыковым присоединением ПР13Э40/10-01 — не более 8.28 кг. Габаритные размеры представлены на чертежах ниже. Код ТН ВЭД для данной продукции: 8481 20 000 0.
| Модель | Условный проход, мм | Масса, кг, не более |
|---|
| ПР13Э40/10 | 40 | 8.78 |
| ПР13Э40/10-01 | 40 | 8.28 |
Инженер спрашивает у пневмораспределителя: 'Почему ты такой быстрый?' А он отвечает: 'Потому что у меня время включения всего 0.09 секунды для модели ПР13Э40/10!'
Технические характеристики пневмораспределителей серии П-Р13Э
Ниже приведены основные параметры для всех типоразмеров серии, включая ключевую модель ПР13Э40/10.
| Параметры |
П-Р13Э-12/10 |
П-Р16Э-12/10 |
П-Р13Э-16/10-01 |
П-Р13Э-20/10 |
П-Р13Э-25/10 |
П-Р13Э-25/10-01 |
П-Р13Э-32/10 |
П-Р13Э-40/10 |
П-Р13Э-40/10-01 |
| 1. Диаметр условного прохода, мм |
12 |
16 |
16 |
20 |
25 |
25 |
32 |
40 |
40 |
| 2. Рабочее давление номинальное, МПа |
1.0 |
| 3. Минимальное давление в системе, МПа |
0.25 |
| 4. Давление управления минимальное, МПа |
0.2 |
| 5. Коэффициент пропускной способности Kv, м³/ч |
3.7 |
3.7 |
3.7 |
9.3 |
9.3 |
9.3 |
15.0 |
15.0 |
15.0 |
| 6. Время срабатывания при включении, с |
0.04 |
0.04 |
0.004 |
0.05 |
0.05 |
0.05 |
0.09 |
0.09 |
0.09 |
| 7. Время возврата в исходное состояние, с |
0.06 |
0.06 |
0.06 |
0.07 |
0.07 |
0.07 |
0.13 |
0.13 |
0.13 |
| 8. Частота циклов, цикл/мин |
350 |
350 |
350 |
350 |
350 |
350 |
150 |
150 |
150 |
9. Напряжение питания катушки, В
- постоянный ток
- переменный ток 50Гц
- переменный ток 60Гц |
12, 24, 48, 110
12, 24, 36, 48, 110, 220, 380
110, 220 |
10. Потребляемая мощность
- постоянный ток, Вт
- переменный ток 50Гц, ВА
- переменный ток 60Гц, ВА |
12
21
28 |
| 11. Вес устройства, кг |
2.19 |
2.19 |
2.15 |
4.18 |
4.18 |
4.08 |
8.78 |
8.78 |
8.28 |
*Kv определяется по ГОСТ 14691-69.
Преимущества и особенности эксплуатации
Использование пневмораспределителя ПР13Э40/10 в вашей системе обеспечивает следующие выгоды:
- Высокая производительность: Проходная способность Kv=15 м³/ч позволяет работать с цилиндрами большого диаметра, обеспечивая высокие скорости перемещения штока.
- Надежность и долгий ресурс: Конструкция с эластичными уплотнениями и качественными материалами снижает износ и вероятность утечек, увеличивая срок службы.
- Удобство интеграции: Электропневматическое управление с широким выбором напряжений питания упрощает подключение к системам автоматизации.
- Адаптация к климату: Исполнение УХЛ4 гарантирует стабильную работу в диапазоне температур от -40°C до +50°C, что актуально для российских условий.
- Гибкость монтажа: Наличие двух типов присоединения (резьбовое и стыковое) позволяет выбрать оптимальный вариант для существующей пневмолинии.
Принцип работы пневмораспределителя ПР13Э40/10
В основе работы распределителя лежит клапанный узел с эластичными уплотнениями, который в исходном состоянии удерживается пружиной. Корпус устройства имеет три канала: питание (1), выход (2) и атмосферный (3). При подаче электрического сигнала на катушку срабатывает пилотный клапан ПЭК3-2,5-21, который перенаправляет давление воздуха на управляющий поршень основного клапана. В результате клапан смещается, соединяя выходной канал с каналом питания, а атмосферный канал перекрывается. После снятия сигнала пружина возвращает клапан в исходное положение. Пневмораспределитель ПР13Э40/10 может использоваться как в нормально закрытом (НЗ), так и в нормально открытом (НО) исполнении. Для переключения в режим НО необходимо повернуть переходную плиту с пилотным клапаном на 180°.
Температурный режим работы и срок службы
Пневмораспределитель ПР13Э40/10 предназначен для работы в условиях климатического исполнения УХЛ4. Рекомендуемый температурный диапазон эксплуатации от -40°C до +50°C. Устройство рассчитано на непрерывную работу в циклических режимах с частотой до 150 циклов в минуту для Ду40. Срок службы напрямую зависит от качества рабочей среды: необходимо использовать воздух, очищенный не грубее 10 класса по ГОСТ 17433, с содержанием распыленного масла для смазки движущихся частей. Ресурс работы также увеличивается при регулярном обслуживании и своевременной замене уплотнений.
Область применения пневмораспределителей серии П-Р13Э
Данные распределители широко используются в промышленности для управления пневмоцилиндрами в составе:
- Металлорежущих и деревообрабатывающих станков;
- Прессового оборудования и штамповочных машин;
- Строительной и дорожной техники (например, управление отбойными молотками, подъемниками);
- Линий автоматизации и роботизированных комплексов;
- Гидростанций и насосных групп, где требуется управление воздушными системами.
Типичные ошибки при подборе пневмораспределителя
Чтобы избежать проблем при интеграции, обратите внимание на следующие моменты:
- Несоответствие пропускной способности: Выбор модели только по условному проходу без учета коэффициента Kv может привести к недостаточной скорости срабатывания цилиндров.
- Игнорирование типа рабочей среды: Использование воздуха без масляного тумана или с грубыми примесями сокращает ресурс уплотнений и клапанов.
- Неучет климатических условий: Установка распределителя в неотапливаемых помещениях или на открытом воздухе без учета исполнения УХЛ4 может вызвать отказы.
- Ошибки подключения: Неправильный выбор типа присоединения (резьба или стык) усложняет монтаж и требует дополнительных адаптеров.
Условное обозначение пневмораспределителей П-Р13Э
Структура обозначения раскрывает ключевые параметры устройства. Например, П-Р13Э-40/10-01 УХЛ4 расшифровывается следующим образом:
- П-Р13 – тип распределителя (трехлинейный с электропневматическим управлением).
- Э – электропневматическое управление.
- 40 – условный проход 40 мм.
- 10 – номинальное давление 10 бар (1 МПа).
- 01 – стыковое присоединение пневмолиний (отсутствие индекса означает резьбовое присоединение).
- УХЛ4 – климатическое исполнение УХЛ, категория размещения 4.
Таким образом, пневмораспределитель ПР13Э40/10 в обозначении П-Р13Э-40/10 УХЛ4 имеет резьбовое присоединение.

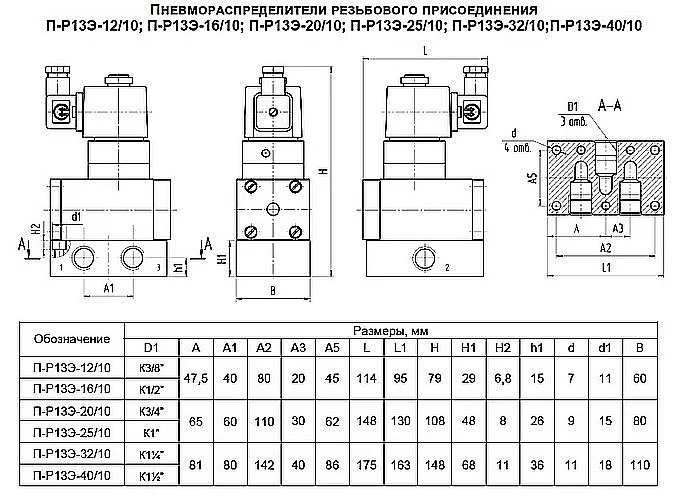

Габаритные и присоединительные размеры
Для точного монтажа и проверки совместимости с оборудованием используйте следующие чертежи. На них указаны все необходимые размеры для подключения пневмолиний и установки распределителя.
Рисунок 1: Вид спереди пневмораспределителя ПР13Э40/10 с резьбовым присоединением, габариты и расположение каналов.
Рисунок 2: Вид сбоку пневмораспределителя ПР13Э40/10-01 со стыковым присоединением, монтажные размеры.
Примеры заказа пневмораспределителя ПР13Э40/10
В зависимости от требований вашей системы, вы можете заказать следующие варианты:
- Базовая модель с резьбовым подключением: Пневмораспределитель П-Р13Э-40/10 УХЛ4, напряжение 220В переменного тока 50Гц.
- Модель для стыкового монтажа: Пневмораспределитель П-Р13Э-40/10-01 УХЛ4 с тем же напряжением.
- Модификация с другим напряжением: Пневмораспределитель П-Р13Э-40/10 УХЛ4 на 24В постоянного тока для систем с источником DC.
Для оформления заказа или получения консультации свяжитесь с нами через сайт https://777-gidra.ru.
Часто задаваемые вопросы о пневмораспределителе ПР13Э40/10
Как выбрать нужную модификацию по давлению, расходу и типу подключения?
При выборе ориентируйтесь на номинальное давление до 1 МПа, минимальное рабочее давление от 0.25 МПа и пропускную способность Kv=15 м³/ч для условного прохода 40 мм. Тип подключения определяется конструкцией пневмосистемы: резьбовое (стандартное) или стыковое (для быстрого монтажа).
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Поставки осуществляются со склада в Москве. Сроки доставки по России составляют от 3 до 14 дней в зависимости от региона. В страны СНГ (Казахстан, Беларусь и др.) доставка занимает от 7 дней. Наличие конкретных моделей уточняйте по телефону или через форму заказа на сайте.
Какие условия эксплуатации допустимы (мороз, открытая площадка, пыльные помещения, качество масла)?
Пневмораспределитель ПР13Э40/10 рассчитан на работу в диапазоне температур от -40°C до +50°C. Степень защиты IP65 позволяет использовать его в пыльных помещениях, но для открытых площадок рекомендуется дополнительная защита. Качество воздуха: очистка не грубее 10 класса по ГОСТ с распыленным маслом для смазки.
Совместимость с существующим оборудованием и возможность подбора аналога?
Распределитель совместим с большинством промышленных пневмосистем, работающих при давлении до 1 МПа. При необходимости подбора аналога предоставляем техническую консультацию по параметрам: давление, расход, тип подключения, напряжение. Обращайтесь к специалистам через сайт.
Заключение
Пневмораспределитель ПР13Э40/10 серии ПР-13Э-40/10 — это надежное решение для автоматизации пневматических процессов в промышленности. Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Мы обеспечиваем техническую поддержку, помощь в подборе и оперативную доставку. Для заказа или консультации оставьте заявку на сайте https://777-gidra.ru.
