ПР13Э16/10, (-01) - Пневмораспределитель ПР-13Э-16/10-...В, ПР-13Э-16/10-01...В УХЛ4 (Ду=16мм)

Описание и назначение пневмораспределителя ПР13Э16/10

Трехлинейный пневмораспределитель серии ПР-13Э с электропневматическим управлением и пружинным возвратом является ключевым элементом систем промышленной пневмоавтоматики. Модель ПР13Э16/10 с условным проходом (Ду) 16 мм предназначена для коммутации потоков сжатого воздуха в приводах с цилиндрами большого диаметра, обеспечивая высокие скорости перемещения исполнительных органов. Оборудование используется в гидростанциях, на прессовом оборудовании, промышленных станках и строительной технике, где требуется точное и быстрое управление исполнительными механизмами.

Конструкция и принцип работы

Основным распределительным органом в пневмораспределителе ПР-13Э-16/10 служит клапанный узел с эластичными уплотнениями, размещенный в корпусе и удерживаемый в исходном положении возвратной пружиной. В монтажной плите выполнены три основных канала: питания (1), выходной (2) и атмосферный (3). Для управления основным клапаном применяется пилотный линейный пневмораспределитель ПЭК3-2,5-21 с электромагнитным управлением, который подключается к электрической сети через контактный разъем. При подаче управляющего электрического сигнала срабатывает пилотный клапан, соединяя выходной канал с линией питания и перекрывая атмосферный канал. После снятия сигнала распределительный узел возвращается в исходное состояние под действием пружины. Пневмораспределитель ПР13Э16/10 может работать как в нормально закрытом (НЗ), так и в нормально открытом (НО) исполнении, для чего предусмотрена возможность поворота переходной плиты с пилотом на 180 градусов.

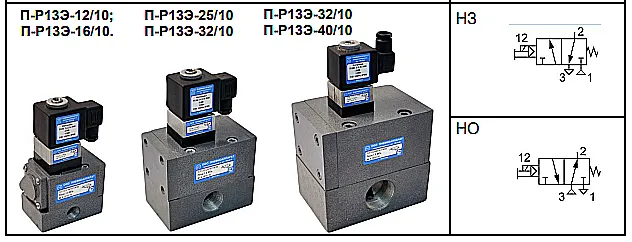

Принципиальная схема работы пневмораспределителя ПР13Э16/10, показывающая расположение каналов и пилотного клапана.

- Коллега, а почему у тебя такой грустный вид?
- Да вот, пневмораспределитель ПР13Э16/10 в системе отказал, теперь цилиндр как вкопанный.
- И что же делать?
- Ждать, пока он сам распределится – как обычно, с помощью хорошего сервисного инженера.

Основные технические характеристики пневмораспределителей П-Р13Э...

*Значение Kv определяется по ГОСТ 14691-69.

Габариты и масса

Вес и общие размеры пневмораспределителя ПР13Э16/10 варьируются в зависимости от типоразмера и типа подключения. Для моделей с условным проходом Ду 16 мм масса составляет около 2.15–2.19 кг. Более крупные модели с резьбовым или стыковым подключением (Ду 25, 32, 40 мм) могут весить от 4 до 8.8 кг.

Код ТН ВЭД для данного оборудования, как правило, относится к группе 8481 (Арматура трубопроводная).

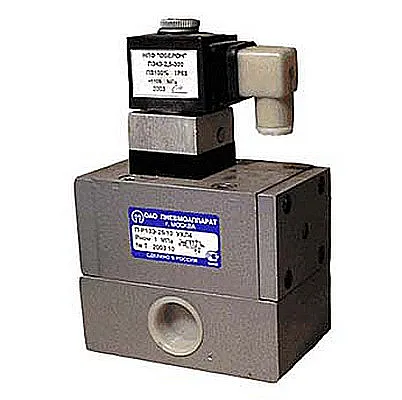

Внешний вид пневмораспределителя ПР-13Э-16/10-01В, вид спереди.

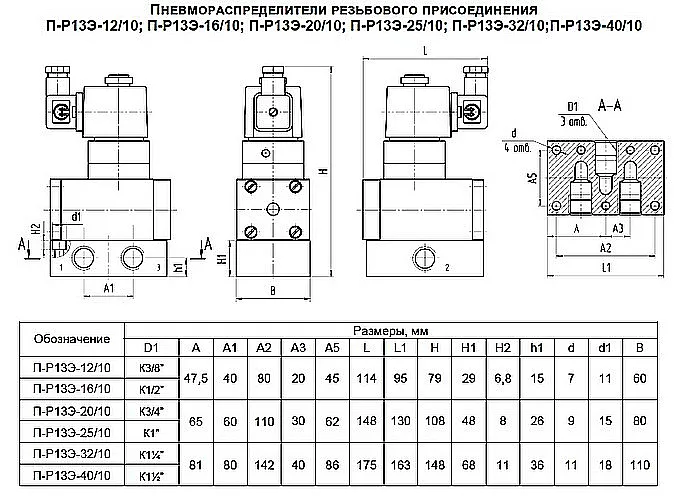

Вид пневмораспределителя ПР13Э16/10 сбоку, детали подключения.

Преимущества и особенности эксплуатации

• Высокая производительность и скорость срабатывания: время включения не превышает 0.04 с для модели Ду 16, что критически важно для динамичных пневмосистем.
• Большой ресурс работы и надежность: электропневматическая пилотная схема управления увеличивает долговечность основного клапана, снижая износ уплотнений.
• Гибкость подключения: доступны два варианта подсоединения пневмолиний – резьбовое (базовое) и стыковое (модификация с индексом -01), что упрощает интеграцию в существующие системы.
• Универсальность питания: пилотный клапан поддерживает широкий диапазон напряжений постоянного и переменного тока, что исключает необходимость дополнительных преобразователей.
• Стойкость к сложным условиям: исполнение УХЛ4 и степень защиты IP65 обеспечивают стабильную работу в производственных цехах с повышенной влажностью и температурными перепадами.

Температурный режим работы и ресурс

Пневмораспределители серии П-Р13Э рассчитаны на эксплуатацию в климатических исполнениях УХЛ (умеренный и холодный климат) и О (общеклиматическое) для категории размещения 4 (помещения с искусственно регулируемым микроклиматом). Основным фактором, определяющим срок службы устройства, является качество рабочей среды. Производитель требует использования очищенного сжатого воздуха не грубее 10 класса по ГОСТ 17433 с обязательным наличием распыленного масла для смазки трущихся пар. При соблюдении условий эксплуатации, регулярном обслуживании и своевременной замене фильтров в линии подготовки воздуха ресурс работы пневмораспределителя ПР13Э16/10 значительно возрастает.

Область применения

Пневмораспределитель ПР13Э16/10 и другие модели серии широко применяются в промышленных пневмосистемах для управления поршневыми и мембранными приводами. Основные сферы использования включают:

• Прессовое оборудование: управление зажимными и подающими механизмами.
• Станкостроение: автоматизация процессов зажима, позиционирования и подачи деталей на обрабатывающих центрах.
• Строительная и дорожная техника: управление выносными опорами, отвалами, блокировками дифференциалов.
• Промышленные гидростанции и насосные группы: в качестве управляющих элементов в системах подготовки и распределения сжатого воздуха.
• Линии сборки и упаковки: для приведения в действие захватов, толкателей, поворотных механизмов.

Ремкомплекты и типовые отказы

Наиболее часто требующими замены элементами пневмораспределителя ПР-13Э-16/10 являются уплотнительные манжеты и кольца основного клапана и пилотного устройства. Их износ напрямую связан с наличием абразивных частиц в воздухе и недостаточной фильтрацией. В состав типового ремкомплекта могут входить:

Типичные ошибки при подборе пневмораспределителей

• Выбор только по присоединительному размеру (Ду): игнорирование требуемой пропускной способности (Kv) приводит к недостаточной скорости срабатывания исполнительного механизма.
• Неучет типа рабочей среды: использование без подготовки воздуха (фильтрация, осушение, смазка) резко сокращает ресурс уплотнений.
• Пренебрежение электрическими параметрами: неправильный выбор напряжения питания катушки (12, 24, 110, 220В) ведет к выходу пилота из строя.
• Игнорирование климатического исполнения: установка устройства УХЛ4 в неотапливаемых помещениях или на открытом воздухе без дополнительной защиты.

Структура условного обозначения пневмораспределителей П-Р13Э...

Маркировка изделия несет полную информацию о его параметрах:

Пример: Пневмораспределитель П-Р13Э-20/10 УХЛ4 – модель с электропневматическим управлением, Ду=20 мм, резьбовым подключением, климатическим исполнением УХЛ, категорией размещения 4. Модель П-Р13Э-16/10-01 О4 – аналогичный распределитель с Ду=16 мм, но со стыковым присоединением и исполнением О.

Примеры оформления заказа

1. Базовая модель с резьбовым подключением: Пневмораспределитель П-Р13Э-16/10 УХЛ4 (Ду=16 мм, напряжение катушки уточняется).
2. Модель со стыковым подключением для интеграции в линию: Пневмораспределитель П-Р13Э-16/10-01 О4.
3. Модель с увеличенным условным проходом: Пневмораспределитель П-Р13Э-25/10 УХЛ4 для систем с повышенным расходом воздуха.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию пневмораспределителя ПР13Э по давлению и типу подключения?
Ключевыми параметрами являются номинальное давление (до 1.0 МПа), минимальное рабочее давление (не менее 0.25 МПа) и пропускная способность Kv. Для подключения к существующим трубопроводам необходимо определить тип соединения: резьбовое (базовая модель) или стыковое (модель с индексом -01).

Каковы сроки поставки и условия доставки по России?
Оборудование доступно на складах в Москве и Санкт-Петербурге. Доставка в регионы России (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ осуществляется транспортными компаниями. Стандартные сроки поставки под заказ уточняются у менеджеров.

Какие условия эксплуатации критичны для стабильной работы распределителя?
Устройство требует подачи очищенного воздуха не грубее 10 класса по ГОСТ 17433 с содержанием распыленного масла. Климатическое исполнение УХЛ4 подразумевает работу в отапливаемых производственных помещениях. Для работы в условиях повышенной пыльности необходима дополнительная защита.

Возможна ли замена или подбор аналога под существующую пневмосистему?
Да, специалисты компании ГИДРАВЛИКА проводят техническую консультацию и подбор оборудования по параметрам. Важно предоставить данные о давлении в системе, расходе воздуха, типе подключения и напряжении управления для корректного подбора.
