Пневмораспределитель ПР13Э25/10 и его модификация ПР13Э25/10-01 — это трехлинейные клапаны мощного назначения, предназначенные для высокоскоростного управления пневмоцилиндрами больших диаметров (до 250 мм). Эти устройства с электропневматическим управлением решают комплексные задачи перенаправления потоков сжатого воздуха в пневмосистемах промышленного оборудования. Основная функция изделий — надежная коммутация сигналов, обеспечивающая быстрое выполнение технологических циклов.
Назначение и область применения
Пневмораспределитель ПР13Э25/10 находит применение в автоматизированных пневмоприводах, где требуется высокая скорость подачи и сброса рабочей среды. Он эффективно работает с крупными исполнительными механизмами, обеспечивая минимальное время нарастания давления и, как следствие, быстрый ход штока цилиндра. Устройство совместимо со сжатым воздухом, очищенным не грубее 10-го класса по ГОСТ 17433 и содержащим распыленное масло для смазки. Климатическое исполнение УХЛ4 (умеренный и холодный климат, категория размещения 4) позволяет его эксплуатацию в закрытых отапливаемых помещениях.
| Параметр |
Пневмораспределитель ПР13Э25/10 |
Пневмораспределитель ПР13Э25/10-01 |
| Условный проход (Ду), мм |
25 |
| Вес изделия, кг, не более |
4.18 |
4.08 |
| Тип присоединения |
Резьбовое |
Стыковое (шт. 01) |
| Код ТН ВЭД (примерный) |
8481 10 000 0 (арматура для трубопроводов, клапаны) |
— Коллега, почему пневмораспределитель на отдельном столе?
— Он вчера пытался управлять всем цехом... Мастер сказал дать ему время подумать над своим электропневматическим поведением!
Технические характеристики серии П-Р13Э
| Параметры |
П-Р13Э-12/10 |
П-Р13Э-16/10-01 |
П-Р13Э-20/10 |
П-Р13Э-25/10 |
П-Р13Э-25/10-01 |
П-Р13Э-32/10 |
П-Р13Э-40/10 |
| 1 . Условный проход, мм |
12 |
16 |
20 |
25 |
25 |
32 |
40 |
| 2. Номинальное давление, МПа (макс.) |
1.0 (10 бар) |
| 3. Минимальное рабочее давление, МПа |
0.25 |
| 4. Диапазон температур рабочей среды |
+5°C до +50°C (для нормальной работы клапана-пилота указана температура окружающей среды) |
| 5. Тип рабочей среды |
Сжатый воздух, очищенный по ГОСТ 17433-80, класс 10, с распыленным маслом |
| 6. Пропускная способность, Kv, м³/ч, не менее |
3.7 |
3.7 |
9.3 |
9.3 |
9.3 |
15.0 |
15.0 |
| 7. Присоединительные размеры (порт питания 1, порт выхода 2, порт сброса 3) |
Резьба G 1/2, G 3/4, G1 в зависимости от Ду (для моделей без индекса 01). Для ПР13Э25/10-01 — стыковое присоединение под штуцер. |
| 8. Масса, кг, не более |
2.19 |
2.15 |
4.18 |
4.18 |
4.08 |
8.78 |
8.78 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя ПР13Э25/10 обеспечивает ряд ключевых выгод для производственного цикла:
- Высокая производительность для крупных цилиндров. Пропускная способность 9.3 м³/ч и скоростные характеристики (время включения/выключения около 0.05с/0.07с) минимизируют простои пневмосистемы, ускоряя технологические операции.
- Надежная конструкция и увеличенный ресурс. Использование клапанного узла с эластичными уплотнениями повышает износостойкость и снижает вероятность утечек даже при высокочастотной работе (до 350 циклов в минуту для Ду25).
- Универсальность и удобство монтажа. Возможность установки в любом пространственном положении и два типа присоединения (резьбовое у ПР13Э25/10 и стыковое у ПР13Э25/10-01) упрощают интеграцию в существующие системы.
- Надежное электропневматическое управление. Встроенный пилотный клапан ПЭК3-2,5-21 с ручным дублирователем обеспечивает стабильное переключение при любом качестве электроснабжения (номинальные напряжения от 12 до 380 В).
- Совместимость с типовыми гидравлическими и пневматическими системами. Номинальное давление 10 бар и широкая линейка Ду позволяют планово заменить устаревшие или импортные аналоги, не меняя всю обвязку.
Принцип работы пневмораспределителя ПР13Э
Распределитель ПР13Э25/10 относится к трехлинейным, нормально закрытым (НЗ) устройствам с пружинным возвратом. В основе конструкции — клапанный узел с эластичными уплотнениями, расположенный в корпусе и удерживаемый в исходном положении пружиной. Монтажная плита содержит три канала: (1) — питания (подача сжатого воздуха), (2) — выходной (к потребителю), (3) — атмосферный (сброс в атмосферу).
При подаче электрического сигнала на соленоид срабатывает пилотный клапан, который открывает доступ управляющего давления к распределительному узлу. Узел смещается, соединяя выходной канал (2) с каналом питания (1), одновременно перекрывая атмосферный канал (3). Рабочая среда начинает поступать в исполнительный механизм. После снятия электрического сигнала пружина возвращает клапанный узел в исходное положение: канал (2) соединяется с атмосферным (3), а питание (1) блокируется — происходит сброс давления.

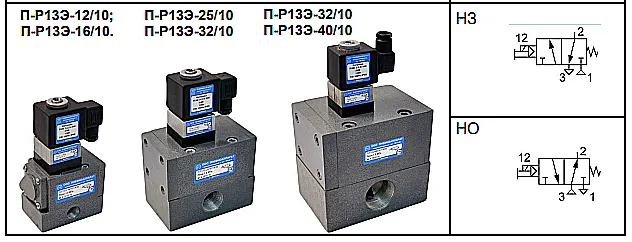

Рис. 1. Внутренняя схема каналов пневмораспределителя ПР13Э.
Температурный режим работы и срок службы
Пневмораспределитель ПР13Э25/10 рассчитан на непрерывную работу в температурном диапазоне окружающей среды от +5°C до +50°C. Устойчивость к циклическим нагрузкам высока: для моделей Ду25 допустимо до 350 срабатываний в минуту. Ресурс изделия напрямую зависит от качества рабочей среды: требуется очистка воздуха не грубее 10-го класса по ГОСТ 17433 и постоянная подача распыленного масла для смазки внутренних уплотнений. Профилактическое обслуживание, включая контроль фильтрации и состояния уплотнительных элементов, позволяет значительно увеличить межремонтный интервал.
Применение и типовое оборудование
Модель ПР13Э25/10 и ее версия со стыковым подключением ПР13Э25/10-01 активно используются в отраслях, где требуются мощные и быстрые пневмоприводы: прессовое оборудование, металлообрабатывающие станции с ЧПУ, автоматы для литья под давлением, подъемно-транспортные механизмы, строительная и дорожная спецтехника, а также в составе гидравлических станций, имеющих пневматические контуры управления.
Состав ремкомплекта и запасные части
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы клапанного узла. Ресурс работы этих деталей зависит от чистоты воздуха и уровня смазки. Типовая номенклатура запасных частей для пневмораспределителя ПР13Э включает:
| Наименование детали |
Материал |
Тип износа |
| Уплотнительные кольца клапанного узла |
Резина NBR (нитрил) |
Абразивный износ, потеря эластичности при несоблюдении температурного режима или отсутствии смазки. |
| Пружина возврата |
Пружинная сталь |
Усталость металла после многократных (сотни тысяч) циклов срабатывания, возможна потеря жесткости. |
| Электромагнит (соленоид) пилотного клапана ПЭК3-2,5-21 |
Медь, изоляционные материалы |
Выход из строя при скачках напряжения или перегреве, износ механических частей сердечника. |
| Уплотнения портов (для резьбовых моделей) |
Пластик, резина |
Механическое повреждение при многократном монтаже/демонтаже, перетяжке. |
Условное обозначение модели: расшифровка
Структура условного обозначения для пневмораспределителя серии П-Р13Э позволяет точно определить его параметры:
- П-Р13 — Тип пневмораспределителя.
- Э — Электропневматическое управление.
- 25/10 — Условный проход (Ду=25 мм) и номинальное давление (10 бар).
- -01 (если присутствует) — Стыковое присоединение пневмолиний. Отсутствие индекса означает резьбовое присоединение.
- УХЛ4 — Климатическое исполнение (Умеренный холодный климат) и категория размещения 4.
Пример обозначения: Пневмораспределитель П-Р13Э-25/10-01 УХЛ4 — устройство с электропневматическим управлением, Ду25 мм, давлением 10 бар, со стыковым присоединением, для эксплуатации в условиях умеренного и холодного климата в закрытых помещениях.
Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо учитывать присоединительные размеры и габариты корпуса. Модель с резьбовым подключением имеет порты с резьбой, соответствующие Ду25 мм, в то время как ПР13Э25/10-01 предназначен для стыкового монтажа на плиту или коллектор через уплотнительные кольца.

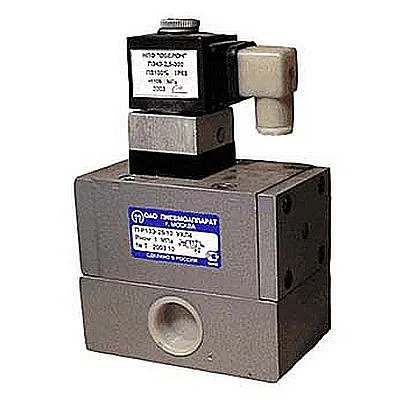

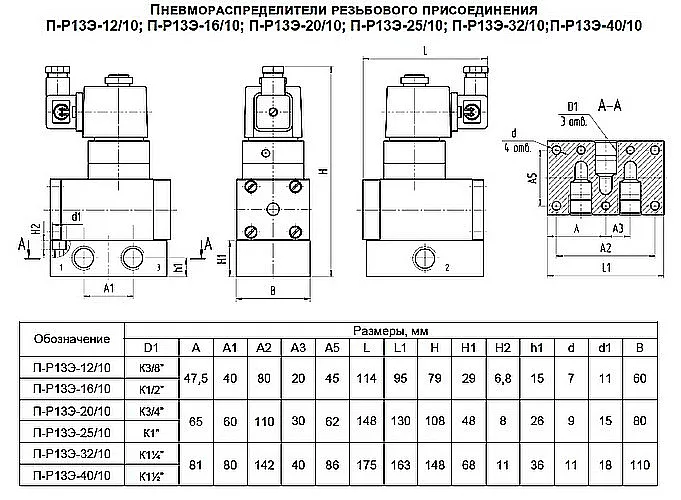

Рис. 2 (слева). Внешний вид пневмораспределителя ПР13Э25/10. Рис. 3 (справа). Монтажные размеры изделия.
Типичные ошибки при подборе пневмораспределителя
Некорректный выбор устройства часто приводит к снижению производительности системы или преждевременному выходу его из строя. Рекомендуем избегать следующих ошибок:
- Выбор исключительно по типу резьбы, без учета требуемой пропускной способности (Kv) и номинального расхода воздуха.
- Игнорирование минимального рабочего давления (0.25 МПа). Если давление в линии ниже этого порога, пневмораспределитель ПР13Э25/10 может не сработать.
- Пренебрежение типом рабочей среды. Подача неочищенного воздуха или его работа «насухую» без смазки резко сокращает срок службы уплотнений.
- Несоответствие климатического исполнения. Использование исполнения УХЛ4 на открытых площадках или в неотапливаемых цехах с температурой ниже +5°C недопустимо.
Примеры заказа
Для оперативного оформления заказа определите необходимую модификацию на основе следующих примеров:
- Базовая модель с резьбовым подключением: Пневмораспределитель ПР13Э25/10 (П-Р13Э-25/10 УХЛ4).
- Модель со стыковым присоединением для коллекторных систем: Пневмораспределитель ПР13Э25/10-01 (П-Р13Э-25/10-01 УХЛ4).
- Модель с иным условным проходом (например, для меньшего расхода): Пневмораспределитель ПР13Э20/10 (Ду20 мм) или ПР13Э16/10-01 (Ду16 мм, стыковое).
