Описание и назначение магнитного сепаратора Х43-45
Магнитный сепаратор Х43-45 представляет собой специализированное устройство для автоматической очистки смазочно-охлаждающей жидкости (СОЖ) от ферромагнитных частиц, образующихся в процессе абразивной обработки. Этот сепаратор магнитный Х43-45 применяется на шлифовальных, хонинговальных и доводочных станках, что позволяет многократно использовать охлаждающие жидкости и повышать чистоту обрабатываемых поверхностей деталей. Основная функция прибора заключается в эффективной фильтрации водных эмульсий и масел от металлической стружки и шлама.
— Почему магнитный сепаратор никогда не бывает одиноким? — Потому что он всегда работает в паре с забористой стружкой!
Технические характеристики сепараторов серии Х43
Ниже приведена таблица с основными параметрами устройств серии Х43. Сепаратор Х43-45 является моделью с максимальной производительностью в данной линейке.
| Технический параметр | Х43-43 | Х43-44 | Х43-45 |
|---|
| Номинальная пропускная способность, л/мин | 50 | 100 | 200 |
| Габаритные размеры (ДхШхВ), мм | 340 x 240 x 310 | 470 x 240 x 310 | 730 x 240 x 310 |
| Масса, кг | 20 | 25 | 40 |
| Тип рабочей среды | Водные эмульсии на основе минеральных масел (96,5% воды, 3,5% эмульсола), масляные, синтетические жидкости |
| Вязкость рабочей среды, mm²/s | до 1 (для водных эмульсий) | до 75 (для масляных жидкостей) |
| Температурный диапазон рабочей среды, °C | от +10 до +55 |
| Температура окружающей среды, °C | от +1 до +40 |
| Исполнение привода | Левое или правое |
Обязательным условием долгой и безаварийной работы сепаратора магнитного Х43-45 является отсутствие в рабочей среде едких газов, паров или растворов, разрушающих металлы и изоляцию, а также работа во взрывоопасной атмосфере.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующим трубопроводом необходимо учитывать присоединительные размеры. Магнитный сепаратор Х43-45 изготавливается в двух ориентациях привода, что определяет длину выступающей части вала.
| Обозначение модели | Общая длина L, мм, не более | Длина L1, мм (±0.6) | Исполнение на чертеже |
|---|
| X43-43-1 | 155 | 125 | a (правое) |
| X43-43-1-1 | b (левое) |
| X43-44-1 | 285 | 250 | c (правое) |
| X43-44-1-1 | d (левое) |
| X43-45-1 | 545 | 515 | e (правое) |
Сепаратор Х43-45 левого исполнения имеет аналогичные размеры, но с зеркальным расположением привода.
При монтаже для обеспечения свободного протока загрязненной жидкости рекомендуется обеспечить уклон подводящей магистрали от станка к сепаратору не менее 5°.
Принцип работы сепаратора магнитного
Функционирование устройства основано на использовании постоянных магнитных полей. Загрязненная смазочно-охлаждающая жидкость поступает через входной патрубок (отверстие I) внутрь корпуса. В рабочей зоне расположен вращающийся барабан, выполненный из ферритобариевых магнитов. Этот барабан вращается в направлении, противоположном потоку жидкости. Ферромагнитные частицы, находящиеся в потоке, притягиваются к магнитной поверхности барабана. Очищенная жидкость, минуя регулирующую уровень заслонку, выходит через выходное отверстие (II). Налипшие на барабан частицы металлической стружки и шлама непрерывно снимаются специальным скребком, обеспечивая автономную работу сепаратора магнитного Х43-45 без остановки технологического процесса.

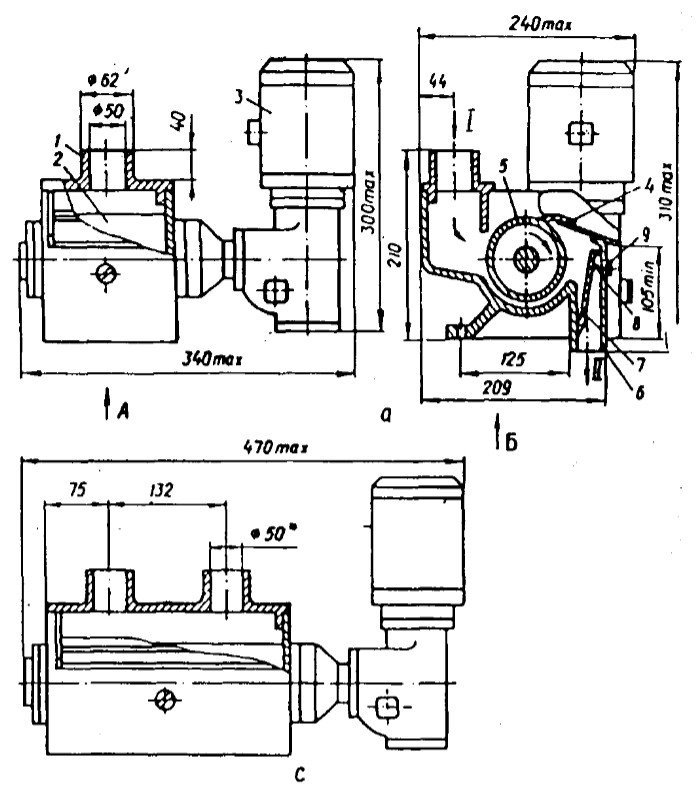

Схематическое изображение устройства и принципа действия сепаратора Х43-45 с обозначением основных узлов.
Преимущества и особенности эксплуатации
Использование сепаратора Х43-45 магнитного в технологической линии обработки металлов предоставляет ряд значимых преимуществ для производственных компаний:
- Снижение эксплуатационных затрат. Многократное использование одной партии СОЖ за счет ее глубокой очистки от металлической стружки существенно сокращает расходы на технологические жидкости.
- Повышение качества обработки. Отсутствие в циркулирующей жидкости абразивных частиц позволяет добиться более высокой чистоты поверхности обрабатываемых деталей, снизить брак и продлить срок службы абразивного инструмента.
- Увеличение ресурса оборудования. Чистая рабочая среда минимизирует износ насосов, клапанов и других компонентов гидравлической системы станка, сокращая частоту ремонтов и простои.
- Простота обслуживания и надежность. Конструкция сепаратора магнитного Х43-45 не содержит сложных фильтрующих элементов, требующих частой замены. Основное техническое обслуживание сводится к периодической очистке от накопленного шлама и замене масла в редукторе.
- Гибкость применения. Устройство может работать как автономно, так и в составе комплексных систем очистки, совместимо с различными типами СОЖ, включая водные эмульсии и масла.
Область применения и совместимое оборудование
Магнитный сепаратор Х43-45 находит широкое применение в металлообрабатывающей промышленности. Он является неотъемлемым компонентом систем фильтрации на следующих типах оборудования:
- Круглошлифовальные и плоскошлифовальные станки.
- Хонинговальные и доводочные станки.
- Станки для глубокого шлифования.
- Линии жидкостной обработки с использованием абразивных материалов.
- Гидравлические системы станков, где требуется тонкая очистка масла от ферромагнитных примесей.
Основная сфера использования – цеха механической обработки, производственные участки и ремонтные службы, где осуществляется абразивная обработка металлов. Компактный и надежный сепаратор Х43-45 магнитный обеспечивает стабильную чистоту технологической жидкости, что критически важно для поддержания высоких производственных стандартов.
Внешний вид сепаратора магнитного Х43-45. На фото видна крышка, корпус и присоединительные патрубки.
Температурный режим работы и срок службы
Устройство рассчитано на непрерывную работу в заводских условиях. Ключевым фактором, определяющим ресурс сепаратора магнитного Х43-45, является соблюдение паспортных параметров эксплуатации:
- Диапазон температур рабочей среды: от +10°C до +55°C.
- Диапазон температур окружающей среды: от +1°C до +40°C.
- Режим работы: Длительный, с периодическими остановками для очистки.
На долговечность устройства напрямую влияют: качество и вязкость рабочей жидкости (не более 75 mm²/s для масел), своевременность технического обслуживания (замена масла в редукторе каждые 6 месяцев), а также регулярная очистка барабана и скребка от шлама. При остановке агрегата более чем на 12 часов необходимо в обязательном порядке произвести его очистку.
Ремонтный комплект и часто заменяемые компоненты
При интенсивной эксплуатации в условиях значительного металлоабразивного загрязнения наиболее подвержены износу следующие элементы сепаратора магнитного Х43-45:
| Наименование компонента | Причина и условия износа |
|---|
| Скребок (лезвие) | Механический износ при постоянном контакте с вращающимся магнитным барабаном и удалении твердых частиц. Требует периодической проверки на остроту кромки. |
| Уплотнения и сальники | Потери эластичности и герметичности из-за длительного контакта с СОЖ, перепадов температур и механического старения. Могут приводить к протечкам. |
| Мотор-редуктор | Выход из строя подшипников или редукторной пары при отсутствии регулярной замены масла (ИС-20, Цилиндровое 52 или аналоги с добавлением 3% олеиновой кислоты) либо при перегрузках. |
| Пружина заслонки | Потеря упругих свойств со временем, что может нарушить регулировку уровня жидкости в корпусе. |
Профилактический ремонт следует проводить в соответствии с графиком обслуживания основного станка, а полную очистку сепаратора Х43-45 магнитного от шлама с промывкой внутренних полостей рекомендуется выполнять не реже одного раза в месяц.
Типичные ошибки при подборе магнитного сепаратора
Неправильный выбор модели может привести к неэффективной очистке или преждевременному выходу устройства из строя. Избегайте следующих ошибок:
- Несоответствие производительности расходу СОЖ. Выбор модели с меньшей, чем требуется, пропускной способностью (например, Х43-43 вместо Х43-45) приведет к переполнению системы и снижению качества очистки.
- Игнорирование типа рабочей среды. Использование сепаратора для жидкостей с вязкостью, превышающей допустимую (75 mm²/s), приведет к повышенной нагрузке на мотор-редуктор и возможному засорению.
- Неверный выбор исполнения привода (левое/правое). Ошибка при заказе может создать трудности с компоновкой и монтажом устройства в ограниченном пространстве возле станка.
- Невнимание к температуре окружающей среды. Эксплуатация при температурах ниже +1°C или выше +40°C сокращает ресурс электрических компонентов и может повлиять на свойства СОЖ.
- Отсутствие предварительной грубой фильтрации. Подача жидкости с крупными неметаллическими включениями без сетчатого фильтра на входе может привести к засорению и повреждению скребкового механизма.
Условное обозначение и расшифровка модели
Маркировка сепаратора магнитного Х43-45 подчиняется логичной системе обозначений:
- X43 – серия магнитных сепараторов для очистки СОЖ.
- 45 – порядковый номер модификации, указывающий на производительность (50 л/мин для Х43-43, 100 л/мин для Х43-44, 200 л/мин для Х43-45).
- 1 (в обозначении X43-45-1) – правое исполнение привода (со стороны привода барабан вращается против часовой стрелки).
- 1-1 (в обозначении, например, X43-44-1-1) – левое исполнение привода (со стороны привода барабан вращается по часовой стрелке).
Таким образом, полное обозначение X43-45-1 указывает на магнитный сепаратор производительностью 200 л/мин с правым расположением привода.
Ключевой узел сепаратора – вращающийся барабан с постоянными магнитами, ответственный за улавливание металлической стружки.
Примеры заказа магнитного сепаратора
Для корректного оформления заявки важно указать точное условное обозначение, соответствующее вашим требованиям:
- Базовая модель для высокопроизводительного станка: Сепаратор магнитный X43-45-1 (производительность 200 л/мин, правое исполнение). Код ТН ВЭД: 8421 23 000 0 (Оборудование для фильтрования или очистки жидкостей).
- Модель для станка средней мощности с левым приводом: Сепаратор магнитный X43-44-1-1 (производительность 100 л/мин, левое исполнение).
- Модель для малогабаритного оборудования: Сепаратор магнитный X43-43-1 (производительность 50 л/мин, правое исполнение).
Полная очистка оборудования от шлама
Залогом надежной работы является регулярное обслуживание. Полную очистку сепаратора магнитного Х43-45 от шлама с обязательной промывкой щели между барабаном и корпусом необходимо производить не реже одного раза в месяц при активной эксплуатации. Обслуживание следует проводить на остановленном оборудовании, предварительно отключив его от электросети и системы подачи жидкости. Эта процедура позволяет поддерживать максимальную эффективность очистки и предотвращает заклинивание вращающихся частей.
Безопасность при работе с сепаратором
При вводе в эксплуатацию магнитный сепаратор должен быть надежно заземлен в соответствии с правилами электроустановок. Запрещается эксплуатация устройства в средах, содержащих едкие пары или газы, способные разрушать металлы и изоляционные материалы. Работы по сервису и очистке должны выполняться только после полной остановки агрегата и отключения питания.
