Магнитный сепаратор Х43-44 представляет собой специализированное оборудование, предназначенное для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких ферромагнитных примесей и продуктов износа. Данное изделие входит в линейку моделей Х43-43, Х43-44, Х43-45 и играет ключевую роль в составе гидросистем и систем подачи СОЖ на оборудовании для шлифовки, хонингования и других доводочных операций. Основная функция устройства – продление срока службы дорогостоящей технологической жидкости и повышение качества обработки деталей за счет удаления износообразующих частиц.
Описание и назначение магнитного сепаратора
Сепаратор Х43-44 магнитный – это электромеханический фильтр непрерывного действия, предназначенный для работы в условиях промышленного предприятия. Он обеспечивает тонкую очистку водных эмульсий на основе минеральных масел (типичный состав: 96,5% воды и 3,5% эмульсола), а также синтетических, полусинтетических и масляных охлаждающих жидкостей с вязкостью до 75 мм²/с. Применение магнитного сепаратора позволяет многократно использовать охлаждающие жидкости в замкнутом цикле, что приводит к значительной экономии расходных материалов и снижению экологической нагрузки. Особенно важно его использование на станках с абразивным инструментом, где образуется большое количество металлической пыли.
| Технические характеристики | Х43-43 | Х43-44 | Х43-45 |
|---|
| Номинальный расход, л/мин | 50 | 100 | 200 |
| Габаритные размеры (ДхШхВ), мм | 340х240х310 | 470х240х310 | 730х240х310 |
| Масса нетто, кг | 20 | 25 | 40 |
Код ТН ВЭД для данного вида оборудования, как правило, 8421 29 000 9 – аппараты и устройства для фильтрования жидкостей. Основные весовые и габаритные параметры серии представлены в таблице выше.
Приходит как-то магнитный сепаратор Х43-44 на станцию техобслуживания и говорит: «Очистите меня от шлама». А ему в ответ: «А вы давно обслуживались?». Сепаратор: «Да как-то некогда было, все СОЖ очищаю!». Подчеркивая важность регулярного техобслуживания для ресурсной работы оборудования.
Принцип работы и устройство сепаратора Х43-44
Принцип действия магнитного сепаратора основан на использовании мощного постоянного магнитного поля. Оборудование может поставляться в двух исполнениях – с левым или правым расположением привода (мотор-редуктора). Конструктивно сепаратор Х43-44 состоит из следующих основных узлов: корпус, вращающийся магнитный барабан на основе ферритобариевых магнитов, съемная крышка, скребковый узел, заслонка с пружинным регулятором уровня жидкости, мотор-редуктор. Загрязненная рабочая среда поступает в устройство через входной патрубок, проходит через щель между корпусом и вращающимся барабаном. При этом ферромагнитные частицы притягиваются к поверхности барабана, очищенная жидкость, минуя регулирующую заслонку, вытекает через выходное отверстие. Вращение барабана осуществляется в направлении, противоположном потоку жидкости, что повышает эффективность улавливания. Магнитный слипшийся шлам удаляется с барабана специальным скребком.
Технические характеристики и режимы работы
Сепаратор магнитный Х43-44 рассчитан на работу в установившемся режиме с непрерывной подачей жидкости.
| Параметр | Значение / Описание |
|---|
| Рабочая среда | Водные эмульсии на минеральных маслах, синтетические и полусинтетические СОЖ, масла |
| Диапазон рабочих температур среды | от +10 °C до +55 °C |
| Температура окружающей среды | от +1 °C до +40 °C |
| Номинальный рабочий расход | 100 литров в минуту |
| Максимальная вязкость среды | 75 мм²/с (сСт) |
| Тип присоединения | Фланцевое (размеры указываются дополнительно) |
| Масса | 25 кг |
Преимущества и особенности эксплуатации
Использование магнитного сепаратора Х43-44 дает ряд существенных преимуществ для технологического процесса и эксплуатации оборудования:
- Значительное увеличение ресурса СОЖ: Фильтрация ферромагнитных примесей предотвращает загрязнение системы и порчу дорогостоящей технологической жидкости, позволяя использовать ее многократно.
- Повышение качества обработки: Отсутствие в жидкости абразивных металлических частиц минимизирует риски появления рисок и дефектов на обрабатываемых поверхностях, что особенно критично при чистовой и доводочной обработке.
- Уменьшение износа гидросистемы и инструмента: Очищенная от продуктов износа жидкость защищает насосы, клапаны, направляющие и абразивный инструмент от преждевременного износа, снижая частоту ремонтов и замен.
- Автоматизация процесса очистки: Устройство работает в непрерывном режиме без необходимости частого обслуживания, что снижает трудозатраты.
- Универсальность применения: Возможность работы с широким спектром смазочно-охлаждающих жидкостей делает сепаратор Х43-44 магнитный применимым на различных типах станочного парка.
Магнитный сепаратор Х43-44 с правым расположением привода. Вид со стороны подключения.Температурный режим и срок службы
Устройство рассчитано на длительную непрерывную эксплуатацию в указанных температурных рамках. Строгое соблюдение рекомендуемых условий – ключевой фактор, влияющий на ресурс оборудования. Основными узлами, определяющими межремонтный интервал, являются мотор-редуктор и магнитный блок. Срок службы напрямую зависит от качества технического обслуживания: регулярной смены масла в редукторе (рекомендовано не реже раза в 6 месяцев), своевременной очистки барабана и скребка от шлама, а также от исходной чистоты и качества фильтруемой жидкости. Работа в средах, содержащих агрессивные химические вещества, пары кислот или щелочей, а также во взрывоопасных атмосферах, категорически запрещена.
Область применения и оборудование
Сепаратор Х43-44 магнитный нашел широкое применение в металлообрабатывающей промышленности. Он используется в составе систем подачи и очистки СОЖ на следующем оборудовании:
- Кругло- и плоскошлифовальные станки.
- Хонинговальные и доводочные установки.
- Зубообрабатывающие станки.
- Станки для глубокого сверления.
- В составе централизованных систем подачи СОЖ в цехах.
Устройство может применяться как самостоятельный очистной агрегат, так и в комбинации с другими фильтрами (сетчатыми, бумажными) в комплексных установках для подготовки рабочей среды.
Габаритные и присоединительные размеры
Для монтажа и проверки совместимости с существующими трубопроводами необходимо учитывать присоединительные размеры. Для моделей правого исполнения характерны следующие габариты по осям подключения (размер L1):
| Обозначение модели | Размер L, мм (не более) | Размер L1, мм (±0,6) | Исполнение |
|---|
| X43-44-1 | 285 | 250 | Правое (a) |
| X43-44-1-1 | 285 | 250 | Правое (b) |
* Для сепараторов левого исполнения с тем же расходом (100 л/мин) габарит L1 также составляет 250 мм.
На этапе подготовки к установке необходимо обеспечить уклон подводящего трубопровода от станка к сепаратору не менее 5° для обеспечения самотека жидкости. Входное отверстие станка рекомендуется защитить грубой сеткой с ячейкой 3-5 мм.

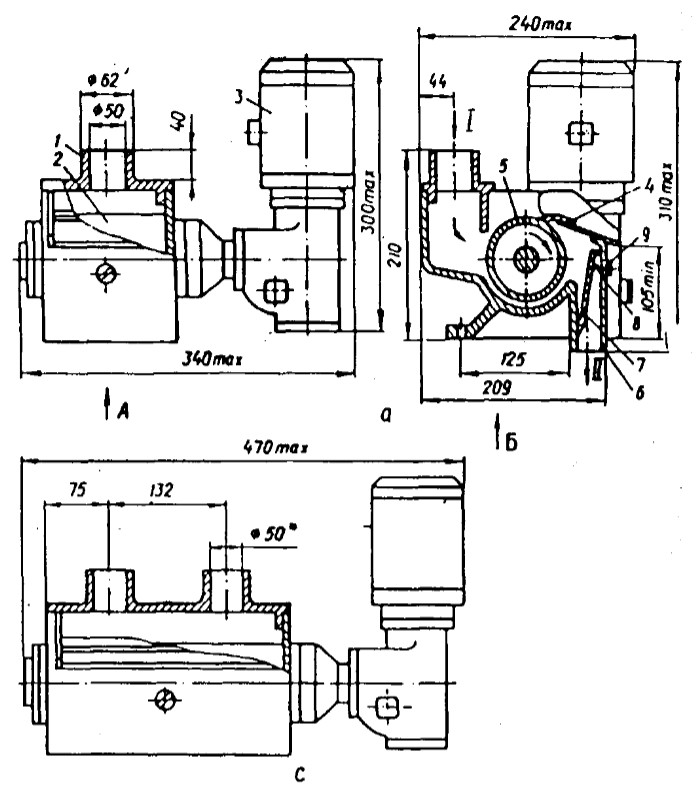

Габаритный чертеж сепаратора Х43-44 с указанием монтажных размеров L и L1.Советы по эксплуатации и ремонту
Перед первым пуском после распаковки сепаратор Х43-44 необходимо очистить от консервационной смазки, проверить все резьбовые соединения и заполнить редуктор рекомендованной смазкой (например, смесью масла ИС-20 с 3% олеиновой кислоты или аналогами). Регламентные работы включают:
- Ежедневно: Визуальный контроль работы, удаление шлама из лотка.
- Ежемесячно: Полная разборка и очистка устройства от шлама с промывкой внутренней полости.
- Каждые 6 месяцев: Замена смазки в подшипниковых узлах и редукторе.
В случае выхода из строя наиболее подвержены износу следующие детали: скребок (при заклинивании инородным телом или из-за естественного износа), манжеты и уплотнения (при работе на жидкостях, несоответствующих рекомендациям), редуктор (при отсутствии смазки).
Типичные ошибки при подборе сепаратора
Чтобы избежать проблем в работе, необходимо учитывать:
- Выбор по расходу без учета вязкости: Заявленная производительность магнитного сепаратора Х43-44 (100 л/мин) справедлива для жидкостей с вязкостью около 1 мм²/с. Для более вязких сред фактическая пропускная способность снижается.
- Игнорирование температуры: Работа при температуре жидкости ниже +10°C или окружающей среды ниже +1°C недопустима, так как может привести к загустеванию смазки и повреждению редуктора.
- Несоответствие типа среды: Применение для очистки химически агрессивных жидкостей, растворителей или сред с абразивом не на магнитной основе (например, песок) неэффективно и может вывести устройство из строя.
- Неправильный выбор исполнения (левое/правое): Определяется планировкой оборудования и направлением подводящего трубопровода. Ошибка приведет к сложностям монтажа.
Условное обозначение и примеры заказа
Модели в серии имеют цифровую индексацию по производительности: Х43-43 (50 л/мин), Х43-44 (100 л/мин), Х43-45 (200 л/мин). Дополнительные цифры в артикуле (например, Х43-44-1) указывают на вариант исполнения и расположения привода.
При оформлении заказа важно указать:
- Полное обозначение модели с учетом требуемого исполнения (левое/правое). Пример: Сепаратор Х43-44 магнитный, исполнение правое (Х43-44-1).
- Для замены аналога с другими параметрами: Сепаратор Х43-43 (на расход 50 л/мин) или Х43-45 (на расход 200 л/мин).
- Модель для специфичных сред: Уточнить вязкость и химический состав рабочей жидкости для проверки совместимости.
Получить консультацию и оформить заказ можно через форму на сайте или связавшись с нашими менеджерами. Оборудование поставляется под заказ, стандартные сроки изготовления уточняются при запросе.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию сепаратора по расходу и типу подключения?
Выбор осуществляется по двум ключевым параметрам: номинальный расход очищаемой жидкости и планировка места установки. Определите требуемую производительность (50, 100 или 200 л/мин) и сторону, с которой к устройству будет подходить трубопровод от станка – это определит исполнение (левое или правое). Для модели Х43-44 магнитный расход составляет 100 л/мин.
Какие сроки поставки по России и есть ли сепаратор Х43-44 в наличии?
Оборудование бренда ГИДРАВЛИК поставляется под заказ. Средние сроки поставки в регионы России составляют от 10 до 25 рабочих дней в зависимости от удаленности и наличия на центральном складе (Москва). Точную информацию по наличию и срокам можно получить после отправки заявки.
Как условия эксплуатации (мороз, пыль) влияют на работу сепаратора?
Эксплуатация при температуре окружающей среды ниже +1°C недопустима. Устройство должно устанавливаться в отапливаемых помещениях. Попадание большого количества пыли и абразива на электрические части и в редуктор сокращает ресурс. Рекомендуется установка в чистой зоне или использование защитных кожухов.
Возможно ли подобрать аналог сепаратора Х43-44 под существующее оборудование?
Да, наши специалисты готовы подобрать замену или аналог под конкретную маркировку, имея данные о необходимом расходе (л/мин), типе рабочей среды, вязкости и присоединительных размерах. Предоставьте, по возможности, паспорт на старое устройство или его фото с размерами.
Магнитный сепаратор Х43-44 от бренда ГИДРАВЛИК – это надежное решение для организации эффективной системы очистки технологических жидкостей на вашем производстве. Сочетание проверенной конструкции, адаптированной для российских условий, и высокого ресурса основных узлов делает этот сепаратор экономически выгодным приобретением. Официальный поставщик компании «ГИДРАВЛИКА» осуществляет доставку оборудования по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Мы обеспечиваем полное документальное сопровождение, гарантийное и постгарантийное сервисное обслуживание. Для подбора оборудования, расчета стоимости и получения консультации свяжитесь с нами по контактам, указанным в разделе Контакты, или оставьте заявку на сайте.
