Универсальный насосный агрегат УНА-8000 — это комплексное гидравлическое решение, предназначенное для замены устаревших сдвоенных насосных схем на современной дорожно-строительной, карьерной и лесозаготовительной спецтехнике. Основное назначение агрегата — обеспечение стабильного двухпоточного питания гидросистем при выполнении основных и вспомогательных операций, что исключает необходимость использования раздельных насосов и редукторного узла.
Вес, размеры и классификационный код
При проектировании новой или модернизации существующей гидравлической системы ключевым фактором является установочное пространство. Универсальный насосный агрегат УНА-8000 оптимизирован по компоновке. Его габаритные размеры составляют 850 мм в длину, 620 мм в ширину и 580 мм в высоту. Масса агрегата в сухом состоянии – 170-175 кг, что важно при расчете нагрузки на раму техники. Присоединение осуществляется через фланцы, соответствующие международному стандарту ISO 5210. Для таможенного оформления изделие классифицируется под Код ТН ВЭД 8413.60.000 0 (аксиально-поршневые гидронасосы).
| Параметр | Значение |
|---|
| Масса, кг | 170-175 |
| Габариты (Д×Ш×В), мм | 850×620×580 |
| Тип присоединения | Фланцевое ISO 5210 |
| Код ТН ВЭД | 8413.60.000 0 |
Инженер спрашивает у механика: «Почему у тебя всегда такой ровный график работы?». Тот отвечает: «Потому что у меня на технике стоит универсальный насосный агрегат УНА-8000 – он и за два насоса работает, и простой из-за редуктора исключает!»
Технические параметры и состав агрегата
Конструктивно универсальный насосный агрегат УНА-8000 представляет собой единый блок, объединяющий несколько гидромашин. Это решение повышает общую надежность системы за счет уменьшения количества внешних соединений и потенциальных точек утечек. Агрегат рассчитан на работу в условиях высоких механических и гидравлических нагрузок, характерных для карьерных и строительных работ.
| Параметр | Значение |
|---|
| Конструктивный состав | 2×насос 313.3.160 (160 см³/об) + 1×насос 310.12.03 (12 см³/об) + гидромотор 310.12.01.1 |
| Суммарная номинальная подача | до 364 литров в минуту |
| Максимальное рабочее давление | 35 МПа (350 бар) |
| Номинальная частота вращения приводного вала | 1700 об/мин |
| Направление вращения вала | Правое |
| Рабочая среда | Гидравлические масла марок HVLP, вязкостью 46-68 сСт при +40°C |
| Типовой код (артикул) агрегата | 333.1.160.030.990 |

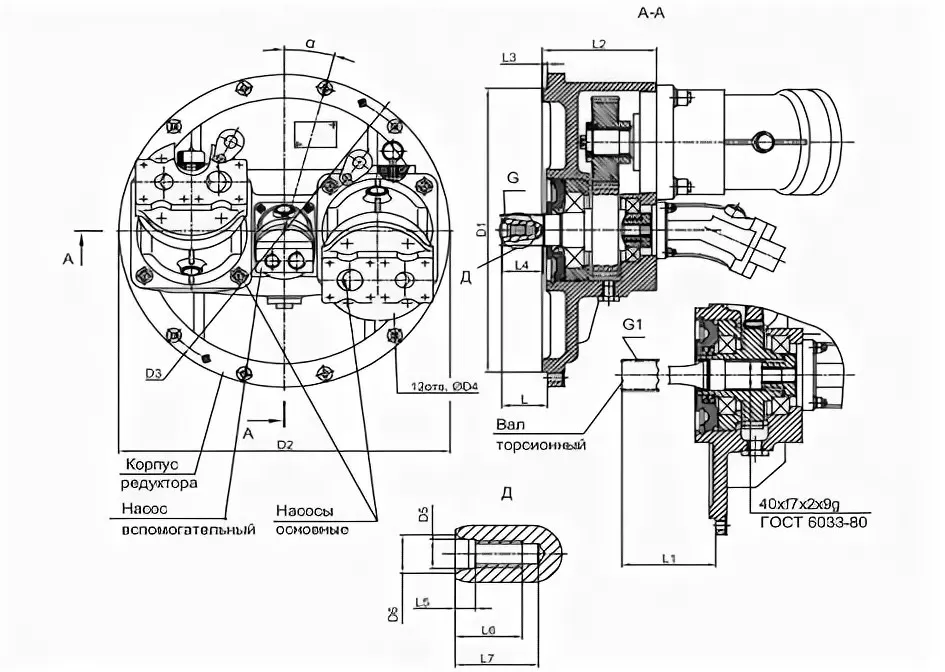

Габаритный чертеж УНА-8000 с основными монтажными размерами.
Преимущества и особенности эксплуатации
Выбор в пользу данного гидроагрегата предоставляет ряд существенных эксплуатационных преимуществ для сервисных центров и владельцев спецтехники.
1. Снижение временных и материальных затрат на модернизацию. Агрегат является прямой заменой устаревших схем с насосами 211.224/311.224 и раздаточными редукторами, что упрощает процесс переоснащения техники.
2. Повышение общей надежности гидросистемы. Интеграция трех насосов и гидромотора в моноблок минимизирует количество трубопроводов высокого давления и резьбовых соединений, снижая вероятность внешних утечек и повреждений линий.
3. Экономия топлива. Оптимизированная гидравлическая схема и уменьшенные внутренние сопротивления позволяют снизить нагрузку на двигатель технического средства, приводя к сокращению расхода топлива до 30% в сравнении с раздельными системами.
4. Удобство обслуживания и диагностики. Обслуживание одного агрегата вместо нескольких разрозненных узлов упрощает проведение регламентных работ и поиск неисправностей.
5. Совместимость с типовым оснащением. Универсальный насосный агрегат УНА-8000 спроектирован для установки на широкий ряд отечественной спецтехники без серьезных конструктивных доработок.
Принцип функционирования в системе
Работа агрегата основана на разделении гидравлических потоков для разных контуров спецтехники. Приводной вал, получающий вращение от двигателя через коробку отбора мощности (КОМ), приводит в действие два основных регулируемых аксиально-поршневых насоса 313.3.160. Эти насосы, с рабочим объемом до 160 см³ на оборот каждый, формируют основной поток высокого давления (до 35 МПа) для питания силовых цилиндров стрелы, рукояти и ковша экскаватора. Параллельно работает малый нерегулируемый насос 310.12.03, обеспечивающий питание вспомогательных систем — гидромоторов поворотной платформы или ходовой части. Встроенный гидромотор 310.12.01.1 может использоваться для привода дополнительных функций. Ключевая особенность — синхронизация работы всех элементов внутри общего корпуса, что сводит к минимуму гидравлические потери и повышает общий КПД системы.
Ресурс работы, температурный режим и факторы влияния
Расчетный ресурс универсального насосного агрегата УНА-8000 до капитального ремонта составляет не менее 10 000 моточасов при работе в номинальных условиях. На долговечность напрямую влияет качество гидравлической жидкости и состояние системы фильтрации. Агрегат способен работать в широком климатическом диапазоне при температуре рабочей среды от -40°С до +85°С. Для максимального продления срока службы настоятельно рекомендуется использовать масла высшего класса чистоты (не ниже 18/16/13 по ISO 4406) на синтетической или полусинтетической основе, обладающие стойкими противоизносными и антикоррозионными свойствами. Регулярная замена фильтров тонкой очистки и контроль уровня загрязнения масла являются обязательными процедурами.

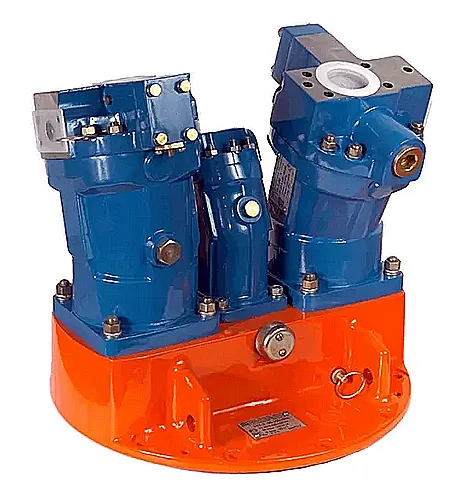

Внешний вид агрегата УНА-8000, готового к установке.
Область применения и типы техники
Основная сфера применения агрегата — модернизация и ремонт отечественной строительно-дорожной и лесозаготовительной спецтехники. Он штатно устанавливается и рекомендован для замены на следующих машинах:
– Одноковшовые универсальные строительные экскаваторы: ЭО-5126, ЭО-5122, ЭО-5124, ЭО-5124А, ЭО-5123, ЭО-5225 производства заводов в Воронеже и Нижнем Тагиле.
– Асфальтоукладчики типа ДЭ-239.
– Автомобильные краны, включая модель КС-55713.
– Валочно-пакетирующие машины, такие как ЛП-19.
Использование данного универсального насосного агрегата УНА-8000 позволяет не только восстановить работоспособность техники, но и повысить её производительность и экономичность за счет более совершенной гидравлики.
Расшифровка условного обозначения модели
Код агрегата 333.1.160.030.990 содержит в себе всю необходимую для подбора информацию:
333 — обозначение типа «универсальный насосный агрегат».
1 — номер модификации, указывающий на двухпоточную схему работы.
160 — рабочий объем основного регулируемого насоса в кубических сантиметрах на один оборот.
030 — версия или индекс конструкции корпуса и компоновки.
990 — климатическое исполнение (УХЛ1), обозначающее возможность работы в условиях умеренного и холодного климата.
Типовые ошибки при подборе аналога или замене
Во избежание несоответствий при заказе обратите внимание на следующие распространённые ошибки:
1. Учет только присоединительных размеров. Помимо совпадения фланцев, критически важно проверить соответствие по номинальной подаче (л/мин), рабочему давлению (МПа) и направлению вращения вала.
2. Пренебрежение характеристиками рабочей среды. Несоответствие вязкости или типа гидравлического масла требованиям производителя агрегата может привести к ускоренному износу и снижению давления.
3. Игнорирование температурного диапазона. При эксплуатации в условиях Крайнего Севера или, наоборот, в жарком климате необходимо убедиться, что выбранное исполнение (УХЛ1) покрывает реальные условия работы.
4. Неучёт всех элементов схемы. Универсальный насосный агрегат УНА-8000 заменяет собой сразу несколько узлов. При переходе на него важно корректно пересчитать и адаптировать всю гидравлическую схему машины.
Состав ремкомплекта и часто заменяемые детали
Для поддержания агрегата в рабочем состоянии необходим периодический сервис. Чаще всего в процессе эксплуатации подвержены износу следующие элементы:
| Наименование детали / группы | Типовая причина износа |
|---|
| Уплотнительные манжеты и кольца (сальники) | Естественное старение резины, воздействие высоких температур и давления, некачественное масло. |
| Торцевые распределительные диски (башмаки) поршневых групп | Абразивный износ из-за загрязненной рабочей жидкости, кавитация. |
| Подшипниковые узлы вала | Высокие радиальные и осевые нагрузки, недостаточная смазка. |
| Пружины регуляторов производительности | Усталость металла при циклических нагрузках. |
| Уплотнения вала гидромотора | Постоянное вращение, перепады давления. |
Рекомендуется приобретать оригинальные ремкомплекты, поставляемые компанией «ГИДРАВЛИКА», для гарантии точного соответствия всех геометрических и материаловедческих параметров.
Варианты заказа и доставка
Наши клиенты чаще всего заказывают универсальный насосный агрегат УНА-8000 в следующих конфигурациях:
Вариант 1. Базовая поставка. Агрегат с кодом 333.1.160.030.990, полностью готовый к установке, с техническим паспортом и гарантийным талоном.
Вариант 2. Комплект для капремонта. Агрегат в сборе плюс расширенный ремкомплект, включающий основные уплотнения и притирочную пасту для восстановления распределительных узлов.
Вариант 3. Поставка с адаптацией. Подбор и поставка аналогичного по характеристикам агрегата для техники, не указанной в базовом списке совместимости, после предоставления технических данных.
Компания «ГИДРАВЛИКА» осуществляет поставки продукции бренда ГИДРАВЛИК по всей территории Российской Федерации и в страны СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в любой другой регион. Сроки отгрузки со склада — от 1 до 3 рабочих дней, сроки транзитной доставки — от 3 до 10 рабочих дней в зависимости от удаленности региона. Для покупателей из Казахстана, Беларуси, Армении и Кыргызстана предоставляется полный пакет таможенных документов.
Часто задаваемые вопросы по агрегату УНА-8000
Как правильно подобрать модификацию УНА-8000 под конкретную машину?
Ключевые параметры для подбора: требующаяся суммарная подача (л/мин), максимальное давление в системе (МПа), направление вращения входного вала (правое/левое) и присоединительные размеры фланца. Для точного подбора предоставьте модель и год выпуска вашей спецтехники, а также, по возможности, данные старого насосного узла.
Каковы сроки поставки и есть ли агрегат в наличии?
Базовая модель УНА-8000 (код 333.1.160.030.990) обычно имеется в наличии на центральном складе. Срок отгрузки в течение 24 часов после подтверждения заказа. Специальные исполнения или крупные партии поставляются под заказ с согласованием сроков производства.
Как влияют российские климатические условия на эксплуатацию?
Агрегат рассчитан на работу при температурах до -40°С, но это температура рабочей жидкости в системе. При эксплуатации в мороз критически важно использовать соответствующее всесезонное или зимнее гидравлическое масло и обеспечить плавный прогрев системы на низких оборотах перед началом работы под нагрузкой. Антикоррозионное покрытие защищает от внешних воздействий.
Возможен ли подбор функционального аналога для импортной техники?
Да, наши инженеры готовы провести технический анализ вашей гидравлической схемы. Учитывая такие параметры, как давление (до 35 МПа), расход (до 364 л/мин) и тип рабочей среды, мы подберем совместимый агрегат из линейки ГИДРАВЛИК или предложим решение на базе доступных компонентов.
Оборудование под брендом ГИДРАВЛИК, поставляемое компанией ГИДРАВЛИКА, — это гарантия качества, подтвержденного технической документацией и отзывами промышленных предприятий. Мы обеспечиваем не только продажу, но и полную техническую поддержку, помощь в подборе аналогов и консультации по внедрению. Чтобы получить коммерческое предложение, техническую спецификацию или задать вопрос инженеру, свяжитесь с нами через сайт. Специалисты помогут подобрать оптимальный универсальный насосный агрегат УНА-8000 для ваших задач и организуют быструю доставку в любой город России и СНГ.
