Универсальный насосный агрегат УНА-4000 – это современный модульный узел, разработанный для эффективной замены устаревших насосных станций и отдельных гидромашин в гидроприводах мобильной спецтехники. Агрегат объединяет несколько аксиально-поршневых гидронасосов и гидромотор в едином корпусе, что позволяет оптимизировать гидравлическую схему, сократить количество соединений и повысить общую надежность системы. Основная функция – преобразование механической энергии приводного вала в гидравлическую энергию рабочей жидкости для питания исполнительных механизмов.
Вес, габаритные размеры и Код ТН ВЭД
Благодаря продуманной компоновке универсальный насосный агрегат УНА-4000 отличается компактностью, что упрощает его установку в стесненных условиях машинного отделения. Масса агрегата составляет 120 кг. Для целей таможенного оформления и поиска аналогов изделие классифицируется по Коду ТН ВЭД 8413.50.000 0.
Инженер спрашивает у другого: «Как отличить хороший универсальный насосный агрегат УНА-4000 от плохого?». Ответ: «Хороший работает под давлением, а плохой – создает его». Наш агрегат всегда в первой категории.
| Параметр |
Значение |
| Рабочее давление, МПа |
35 |
| Максимальная подача, л/мин |
160 |
| Диапазон температур рабочей среды, °C |
от -40 до +80 |
| Тип рабочей среды |
Минеральные и синтетические гидравлические масла (класс HVLP по ГОСТ 17479.3-85) |
| Номинальные обороты вала, об/мин |
1800 |
| Рабочий объем, см³ |
Суммарно 124 (2 насоса по 56 + гидромотор 12) |
| Масса, кг |
120 |
Преимущества и особенности эксплуатации
Внедрение универсального насосного агрегата УНА-4000 в гидравлический контур приносит пользователю ряд существенных выгод.
Снижение эксплуатационных расходов. Модульная конструкция и минимизация трубных соединений резко сокращают вероятность утечек и упрощают процедуру диагностики, что приводит к уменьшению затрат на техническое обслуживание и ремонт.
Увеличение ресурса гидросистемы. Оптимизированная гидравлика агрегата обеспечивает плавную работу без скачков давления, что снижает ударные нагрузки на трубопроводы, клапаны и цилиндры, продлевая их срок службы.
Повышение производительности техники. Благодаря высокой эффективности и стабильной подаче рабочей жидкости под требуемым давлением, установка данного агрегата позволяет увеличить скорость рабочих циклов оборудования.
Простота монтажа и совместимость. Стандартизированные присоединительные размеры и унификация креплений позволяют выполнить замену старого насосного узла на универсальный насосный агрегат УНА-4000 без серьезных доработок шасси.
Принцип действия агрегата в гидросистеме
Принцип работы основан на аксиально-поршневой схеме. Вращение приводного вала, который может быть соединен с валом отбора мощности двигателя или другим источником, передается на наклонный диск или блок цилиндров. Совершая возвратно-поступательное движение, поршни забирают рабочую жидкость из линии всасывания и нагнетают ее в напорную магистраль под высоким давлением. Встроенный гидромотор позволяет организовать дополнительный независимый контур. Универсальный насосный агрегат УНА-4000 способен работать в составе как регулируемых, так и нерегулируемых систем благодаря возможности комбинации до пяти насосных секций.
Температурный режим работы и ресурс
Агрегат рассчитан на эксплуатацию в широком диапазоне температур окружающей среды и рабочей жидкости: от -40°C до +80°C. Это делает применимым универсальный насосный агрегат УНА-4000 в условиях Крайнего Севера и жаркого климата. Для обеспечения заявленного срока службы, который составляет не менее 5 лет, критически важно соблюдение условий эксплуатации: использование рекомендуемых масел с соответствующей вязкостью и классом чистоты, поддержание давления в системе в заданных пределах, своевременная замена фильтрующих элементов и проведение сервисного обслуживания. Гарантийный срок установлен в 24 месяца.
Сфера применения и совместимое оборудование
Основная область применения – модернизация и ремонт гидравлических систем отечественной и импортной спецтехники. Универсальный насосный агрегат УНА-4000 успешно устанавливается на следующие модели:
- Экскаваторы: ЭО-3123, ЭО-3323А, Е-100, ЕК-14, ЕК-18.
- Погрузчики: ВП 05.01.
- Грузовики с двигателями Д-243.
Агрегат является прямым аналогом и заменяет устаревшие узлы, такие как насос 333.3.55.100.220 на экскаваторах ЕК-12/14 или агрегат 333.20.21.01 производства завода «ЗИК» на экскаваторе ЭО-3323А.
Состав ремкомплекта и часто заменяемые детали
Для проведения сервисных работ по восстановлению работоспособности агрегата доступны ремкомплекты. К наиболее подверженным износу элементам относятся уплотнительные манжеты и кольца, подшипниковые узлы, упорные диски и поршневые группы. Их ресурс напрямую зависит от чистоты гидравлической жидкости и соблюдения температурного режима.
| Наименование запчасти |
Типичная причина износа |
| Уплотнения штоков и валов |
Абразивный износ при загрязнении масла, потеря эластичности от высоких температур |
| Поршневые группы |
Механический износ, кавитация |
| Торцевой упорный диск |
Выкрашивание рабочей поверхности при работе на предельном давлении |
| Подшипники |
Усталость материала, недостаток смазки |
Типичные ошибки при подборе агрегата
При выборе универсального насосного агрегата УНА-4000 или его аналога инженерам следует избегать следующих распространенных ошибок:
Ориентация только на присоединительные размеры. Одинаковая посадочная площадка не гарантирует соответствия по рабочему давлению и производительности, что может привести к перегрузке или недостаточной мощности.
Пренебрежение температурным диапазоном. Применение агрегата, не рассчитанного на низкие зимние температуры конкретного региона, чревато выходом из строя уплотнений и сложностями с запуском.
Неучет типа рабочей среды. Использование несовместимых жидкостей (например, на водно-гликолевой основе без соответствующего исполнения) приводит к быстрой коррозии и разрушению внутренних деталей.
Маркировка и условное обозначение модели
Расшифровка обозначения УНА-4000: Универсальный Насосный Агрегат. Цифра 4000 является индексом модели и указывает на условную производительность серии. В технической документации также используется код ГИДРА-УНА4000-М2, где последние символы могут обозначать модификацию или комплектацию.
Габаритные и присоединительные размеры
Точные размеры – ключевой фактор при проверке совместимости с установочным местом на существующем оборудовании. Базовые габариты составляют 650 мм в длину, 420 мм в ширину и 380 мм в высоту. Крепежные отверстия расположены с шагом 120 мм. Присоединение гидравлических линий осуществляется через патрубки со стандартной резьбой М27×1,5 по ГОСТ 8754-80.

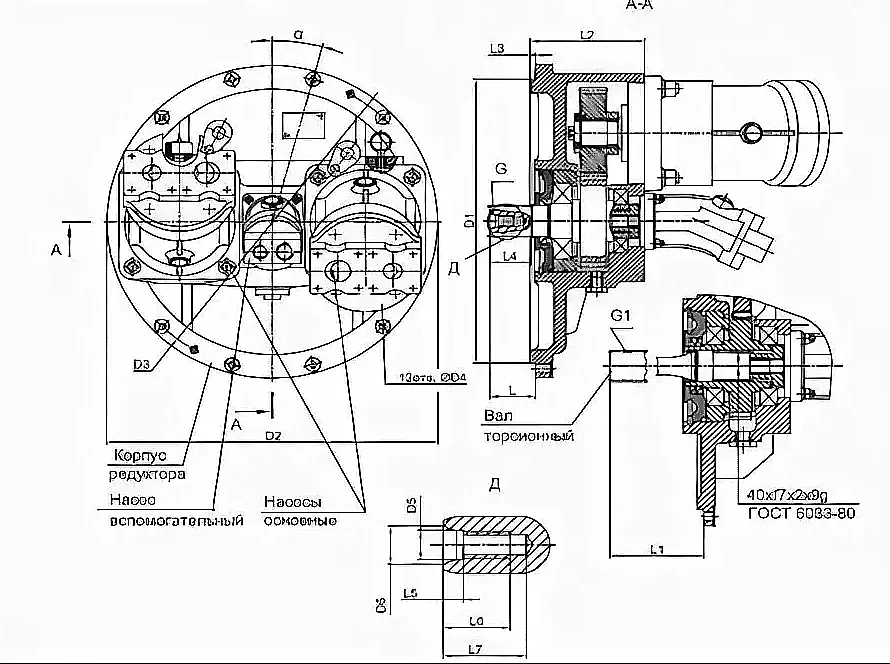

Вид агрегата с указанием основных размеров для интеграции.
Расположение резьбовых портов для подключения напорных и сливных магистралей.
Варианты заказа и поставки модели УНА-4000
Заказ агрегата может быть выполнен в нескольких типовых конфигурациях:
1. Базовая комплектация УНА-4000. Агрегат в сборе, готовый к установке для замены узла на экскаваторах типа ЕК-14 (взамен насоса 333.3.55.100.220).
2. Агрегат в комплекте с торсионом вала для адаптации к приводу от дизельного двигателя Д-243 на грузовой технике.
3. Поставка с дополнительным комплектом уплотнений и фильтров для проведения первичного сервисного обслуживания.
Отгрузка со склада поставщика осуществляется в кратчайшие сроки. Для оперативного получения актуальной информации по наличию и условиям заказа воспользуйтесь ссылкой для связи с менеджерами компании.
Оборудование под брендом ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА, которая обеспечивает не только продажу, но и полное техническое сопровождение. Наши специалисты помогут подобрать оптимальную модификацию универсального насосного агрегата УНА-4000 под вашу задачу, проверить совместимость с существующей гидросистемой и организовать оперативную доставку в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.
