Техническое описание и назначение
Виброопора BR0007 представляет собой высокоэффективное устройство пассивного виброгашения, которое служит для изоляции промышленного оборудования от колебаний, передаваемых через основание. Узел предназначен для монтажа на металлорежущих станках, испытательных стендах, прессовом и насосном оборудовании, а также тонких измерительных системах. Основная задача Виброопоры BR0007 – создать демпфирующий барьер между агрегатом и фундаментом, значительно снижая амплитуду передаваемой вибрации и повышая точность работы системы.
Ключевые характеристики, габариты и вес
Конструкция опоры обеспечивает устойчивую работу под статической нагрузкой. Габаритные размеры и общая масса подобраны для оптимального соотношения прочности и компактности, что облегчает интеграцию в существующие линии. Для технических специалистов важно учитывать эти параметры при расчёте нагрузок на несущие конструкции.
| Параметр | Техническое значение |
|---|
| Нагрузка статическая, кг | 500 |
| Габаритные размеры (Д×Ш×В), мм | 150×150×100 |
| Масса одной опоры, кг | 4.8 |
| Код ТН ВЭД | 8431.49.000 |
| Тип крепёжных отверстий | 4 отверстия Тип 1 |
Принцип действия в составе оборудования
Функционирование Виброопоры BR0007 основано на принципе виброизоляции с использованием упругодемпфирующего элемента. Металлическая резьбовая втулка в верхней части предназначена для жёсткого соединения с рамой или опорной плитой станка. Нижняя стальная опорная пята, имеющая четыре крепёжных отверстия, фиксируется анкерами к бетонному полу или металлическому основанию. Между этими двумя силовыми элементами запрессован и завулканизирован резинометаллический композит. При возникновении вибрации со стороны оборудования эластомер деформируется, поглощая и рассеивая энергию колебаний, как в осевом, так и в горизонтальном направлении, не позволяя ей передаваться дальше. Именно такая схема делает Виброопору BR0007 универсальным решением для большинства инженерных задач по виброзащите.
Инженер вызывает технолога:
— Посмотри, наш новый фрезерный станок стоит криво. Ты точно использовал Виброопору BR0007?
— Да, но только три штуки. Четвёртую я забрал домой, чтобы стиральная машина соседа сверху не так тряслась.
Преимущества и особенности эксплуатации
Использование Виброопоры BR0007 от бренда ГИДРАВЛИК приносит ряд существенных выгод для эксплуатационного и сервисного персонала предприятия:
- Значительное увеличение ресурса оборудования. Снижение вибронагруженности узлов станка (подшипников, передач, направляющих) напрямую ведёт к уменьшению механического износа и предотвращению усталостных разрушений деталей.
- Повышение качества обработки. Гашение вибраций инструмента и детали минимизирует биение, улучшая чистоту поверхности и точность соблюдения размеров, особенно при тонкой обработке.
- Удобство и стандартизация монтажа. Унифицированная конструкция с четырьмя крепёжными отверстиями и резьбой М16 упрощает установку и замену опор в рамках планового обслуживания или модернизации линии.
- Защита фундаментов и строительных конструкций. Предотвращение передачи колебаний на здание или межэтажные перекрытия исключает их постепенное разрушение и появление трещин.
- Снижение общего шума в цехе. Демпфирование высокочастотных составляющих вибрации объективно уменьшает акустический дискомфорт на рабочем месте.
Температурный режим, факторы влияния на срок службы
Виброопора BR0007 сохраняет рабочие характеристики в широком диапазоне температур окружающей среды: от -40°C до +80°C. Это позволяет применять её как в неотапливаемых цехах северных регионов, так и в жарких производственных зонах. Специальная маслобензостойкая резиновая смесь устойчива к случайному попаданию технических жидкостей и масел. Ресурс работы изделия, заявленный производителем, составляет не менее 10 лет при соблюдении нескольких ключевых условий: статическая нагрузка не должна превышать паспортные 500 кг, необходимо исключить прямой контакт с УФ-излучением (солнечный свет) и агрессивными химическими средами (кислоты, щёлочи), а также обеспечить монтаж на подготовленную, ровную поверхность. Гарантия на Виброопору BR0007 от компании ГИДРАВЛИКА – 24 месяца.
Области применения и типы оборудования
Данные виброизолирующие опоры находят применение практически во всех отраслях промышленности, где требуется точность и стабильность работы механизмов. Наиболее часто Виброопору BR0007 устанавливают на:
- Металлорежущие станки всех типов (токарные, фрезерные, шлифовальные, с ЧПУ).
- Кузнечно-прессовое оборудование (кривошипные и гидравлические прессы).
- Компрессорные и насосные агрегаты (поршневые, винтовые компрессоры, насосные станции).
- Силовые и испытательные стенды в автомобильной и авиационной промышленности.
- Лабораторное и измерительное оборудование (центрифуги, аналитические весы, оптические приборы).
- Упаковочные и дозирующие линии в пищевой и фармацевтической отраслях.
Компактность Виброопоры BR0007 позволяет интегрировать её даже в стеснённые пространства мобильных лабораторий или компактных станков.
Типичные ошибки при подборе виброопор
Некорректный выбор демпфирующих элементов сводит их эффективность к нулю и может привести к повреждению оборудования. Специалистам следует избегать следующих ошибок:
- Неверный расчёт нагрузки. Выбор опор, исходя только из общего веса станка, без учёта неравномерности распределения массы и наличия динамических составляющих (ударных нагрузок от пресса).
- Пренебрежение частотным диапазоном. Упругие характеристики Виброопоры BR0007 оптимальны для частот 8-30 Гц. Для оборудования с доминирующими низкочастотными (менее 5 Гц) или очень высокочастотными (свыше 50 Гц) вибрациями может потребоваться иное решение.
- Неправильная установка. Закрепление опор не на все отверстия, монтаж на неровное, непрочное или загрязнённое основание, а также установка оборудования без выравнивания по уровню после монтажа опор.
- Неучёт среды эксплуатации. Применение в зонах с постоянным воздействием озона, сильных окислителей или в непосредственной близости от источников тепла (печей) сверх указанного диапазона.
Условное обозначение модели и его расшифровка
Маркировка BR0007 соответствует внутренней технической номенклатуре завода-изготовителя. Расшифровка обозначения следующая:
- BR – серия виброизолирующих резинометаллических опор.
- 00 – индекс, обозначающий конфигурацию опоры и допустимый диапазон статических нагрузок (в данном случае до 500 кг).
- 07 – порядковый номер модели в данной весовой категории, определяющий конкретные геометрические размеры и тип крепления.
Полное наименование согласно нормативной документации: «Опоры виброизолирующие резинометаллические тип 1 по ГОСТ 30772-2001».

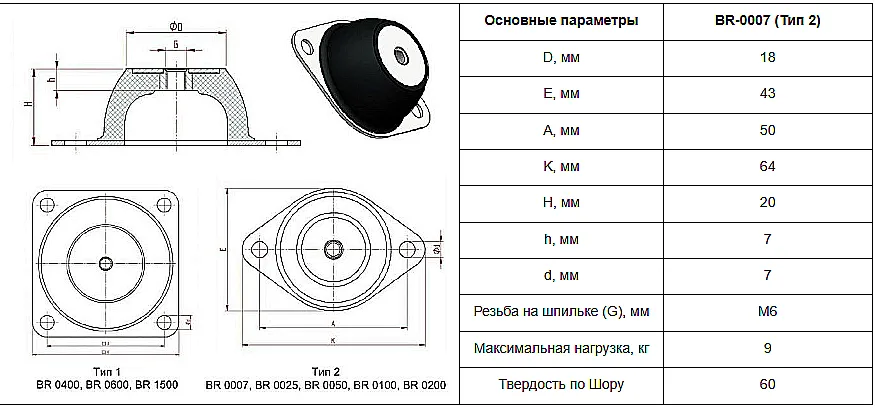

Габаритные и присоединительные размеры для интеграции
Для проверки совместимости Виброопоры BR0007 с существующей оснасткой или оборудованием необходимо сверяться с её основными присоединительными размерами. При монтаже важно обеспечить совпадение межосевых расстояний отверстий.
Вид сверху: опорная стальная пята диаметром ~140 мм с четырьмя отверстиями под анкеры.
Вид сбоку: общая высота конструкции 100 мм, резьбовая втулка М16 для крепления к оборудованию.
Присоединительные размеры: резьба для крепления к оборудованию – М16; межосевое расстояние крепёжных отверстий в опорной пяте – 100 мм. Эти параметры позволяют легко подобрать аналоги или замену в случае необходимости.
Примеры оформления заказа
Для корректного формирования заявки рекомендуется указывать полное наименование, количество и, при необходимости, особые условия. Примеры типовых формулировок:
- Базовая поставка: Виброопора BR0007 – 8 шт. для монтажа фрезерного станка с ЧПУ.
- Заказ с указанием стандарта: Опоры виброизолирующие резинометаллические BR0007 (ГОСТ 30772-2001) – 12 шт. для компрессорной станции.
- Комплексный запрос: Комплект виброопор BR0007 (4 шт.) с консультацией по монтажу на гидравлический пресс в г. Челябинск.
Наши инженеры готовы предоставить техническую консультацию перед заказом, чтобы убедиться в оптимальности выбранного решения для вашего конкретного оборудования.
Часто задаваемые вопросы (FAQ)
Ниже приведены ответы на наиболее распространённые вопросы от инженерно-технических специалистов.
Как определить необходимое количество виброопор BR0007 для конкретного станка?
Количество определяется по общему весу оборудования с учётом максимальной эксплуатационной загрузки (стола, патрона, детали) и равномерности его распределения. Общую массу (в кг) делят на допустимую нагрузку на одну опору (500 кг). Полученное число округляют в большую сторону. Для станков с явно выраженным неравномерным распределением массы (например, консольных фрезерных) количество может быть увеличено, а опоры устанавливаются под наиболее нагруженными точками.
Каковы типовые сроки поставки Виброопоры BR0007 в регионы России?
Виброопора BR0007 обычно поставляется под заказ. Стандартный срок изготовления и отгрузки со склада производителя составляет 3-5 рабочих дней. Доставка в Москву и Санкт-Петербург занимает 1-2 дня, в крупные региональные центры (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) – 3-4 дня. В отдалённые регионы РФ и страны СНГ поставка осуществляется через транспортные компании, сроки рассчитываются индивидуально при оформлении заказа.
Можно ли использовать Виброопору BR0007 на открытых площадках или в неотапливаемых помещениях?
Да, рабочий температурный диапазон Виброопоры BR0007 (-40°C … +80°C) допускает её эксплуатацию в таких условиях. При этом необходимо обеспечить защиту резинового элемента от прямого воздействия ультрафиолета (солнечного света) и атмосферных осадков. Для этого используют защитные металлические кожухи или устанавливают оборудование под навесами. Также важно исключить контакт с активными химическими реагентами.
Возможно ли подобрать аналог Виброопоры BR0007 для замены в уже смонтированной системе?
Бренд ГИДРАВЛИК поставляет виброопоры, соответствующие межгосударственному стандарту ГОСТ 30772-2001. Это обеспечивает высокую степень взаимозаменяемости с другими отечественными изделиями аналогичного типа и нагрузки. Для точного подбора аналога предоставьте нашим специалистам техническое описание или чертежи заменяемой опоры, либо её фото с указанием габаритных и присоединительных размеров (резьба, межосевое расстояние отверстий). Мы подберём максимально близкое решение из нашего каталога.
Поставки по России и техническая поддержка от ГИДРАВЛИКА
Компания «ГИДРАВЛИКА» является официальным поставщиком промышленных компонентов бренда ГИДРАВЛИК в РФ. Мы обеспечиваем не только поставку качественной Виброопоры BR0007, но и полное инженерное сопровождение: помощь в подборе, консультации по монтажу и интеграции в вашу технологическую линию. Осуществляем доставку во все регионы России и страны СНГ, работая с ведущими транспортными компаниями. Для получения подробной технической информации, уточнения наличия или оформления заказа оставьте запрос через форму на сайте или свяжитесь с нашими инженерами по телефону. Стабильность вашего оборудования – наш приоритет.
