Параболическая виброопора модель 40х50 с креплением М8 представляет собой высокоэффективный демпфирующий элемент для промышленного оборудования. Конструкция на основе резинометаллического шарнира предназначена для снижения вибрационных и ударных нагрузок, передаваемых от работающих агрегатов на станину или фундамент. Главная функция изделия — повышение точности работы и увеличение срока службы узлов станков, прессов и конвейерных систем за счет активного поглощения колебаний.
Описание и назначение промышленного демпфера
Виброопора параболическая 40х50 М8 функционирует как ограничитель хода и гаситель колебаний одновременно. Ее основное назначение — компенсация динамических воздействий в оборудовании с возвратно-поступательным или вращательным движением. Использование этой модели актуально для систем, где критичны точность позиционирования и стабильность рабочего процесса. Серийное производство по ГОСТ 33532-2015 обеспечивает высокую надежность и предсказуемость характеристик каждой поставленной партии.
Ключевые параметры модели
Удельная масса одного изделия составляет 0.048 кг. Габаритные размеры по внешнему контуру — диаметр 40 мм при высоте 50 мм. Код ТН ВЭД для таможенного оформления — 8481.80.97.00. Условное обозначение модели ВОП-40х50-М8 расшифровывается как Виброопора Параболическая с диаметром основания 40 мм, высотой 50 мм и резьбовым креплением М8.
| Параметр |
Значение |
| Диаметр основания |
40 мм |
| Высота установки |
50 мм |
| Тип крепления |
Резьба М8 |
| Макс. статическая нагрузка |
120 кгс |
| Макс. динамическая нагрузка |
85 кгс |
| Твердость резины (по Шору А) |
65±5 единиц |
Электронщик и механик спорят о способе борьбы с паразитной вибрацией. Механик предлагает: «Давайте просто поставим виброопору параболическую 40х50 М8! Она и гасит хорошо, и резьба надежная». Электронщик возмущается: «Это же не алгоритмическое решение!». Механик невозмутимо затягивает крепеж: «Зато физическое. И работает».
Преимущества и особенности эксплуатации
- Увеличение ресурса оборудования за счет снижения усталостных нагрузок на несущие конструкции.
- Стабильность работы при переменных и ударных нагрузках благодаря нелинейной характеристике демпфирования.
- Удобство монтажа через стандартную резьбу М8, совместимость с типовым крепежом.
- Снижение общего шума и вибрации, передаваемой на пол цеха.
- Эффективная работа в широком температурном диапазоне, устойчивость к маслам и смазкам.
Принцип работы демпфирующего элемента
Рабочий цикл виброопоры параболической 40х50 М8 основан на упругой деформации резинового тела специальной геометрии. При приложении нагрузки параболическая форма обеспечивает нелинейный отклик: начальное сжатие происходит легко, эффективно поглощая мелкие вибрации, а по мере увеличения деформации жесткость резко возрастает, предотвращая «пробой» и аварийные перегрузки. Металлический шток с резьбой М8 жестко соединяет опору с рамой, обеспечивая надежную передачу усилий.
Температурный режим и расчетный срок службы
Допустимый температурный диапазон для непрерывной эксплуатации составляет от -45°C до +100°C. Изделие рассчитано на длительную циклическую нагрузку в условиях постоянной вибрации. Ресурс работы не менее 8 лет достигается при соблюдении условий, главным из которых является отсутствие контакта с агрессивными химическими средами, разрушающими резиновую смесь. Основа каучука — бутадиен-нитрильный материал, сохраняющий эластичность на холоде и стойкий к воздействию индустриальных масел.
Область применения и типы оборудования
Данная модель востребована в различных отраслях промышленности для виброизоляции и ограничения хода. Типичные примеры применения:
- Металлорежущие станки и обрабатывающие центры с ЧПУ для повышения точности.
- Кузнечно-прессовое оборудование: гидравлические и механические прессы, кривошипные штампы.
- Конвейерные системы и упаковочные автоматы для снижения шума и колебаний.
- Компрессорные и насосные установки, генераторные группы.
- Оборудование для нефтегазовой отрасли, например, вибрационные сита буровых установок.
Выбор виброопоры параболической 40х50 М8 особенно оправдан для механизмов с частыми пусками и остановками, где возникают значительные инерционные нагрузки.

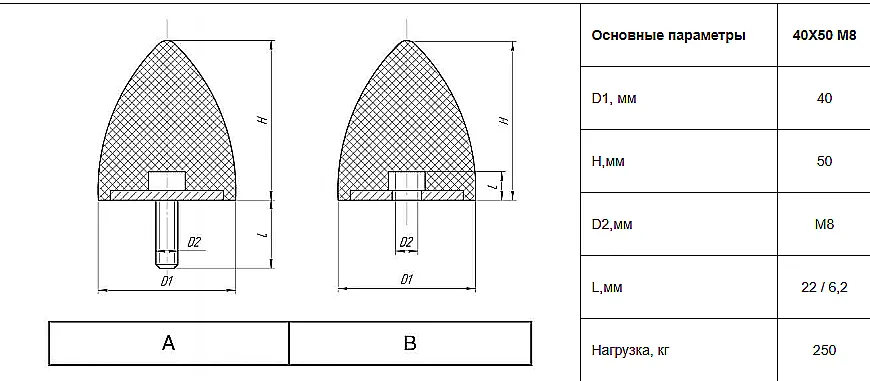

На изображении представлен общий вид и основные габаритные размеры виброопоры, необходимые для проверки посадочного места.
Схематичное изображение демонстрирует способ крепления опоры через резьбу М8 к конструкции оборудования.
Примеры оформления заказа
При формировании заявки рекомендуется указывать полное наименование и требуемое количество. Примеры типовых заказов:
- Базовая поставка: «Виброопора параболическая 40х50 М8, артикул ВОП-40х50-М8 — 100 штук».
- Комплект для ремонта: «Набор виброопор ВОП-40х50-М8 для пресса модели П6328 — 8 штук».
- Заказ с дополнительной документацией: «ВОП-40х50-М8, 50 шт., с предоставлением сертификата соответствия ГОСТ».
Типичные ошибки при подборе виброизоляторов
- Выбор только по размеру резьбы (М8) без учета фактической статической нагрузки на узел.
- Игнорирование температурного диапазона эксплуатации, особенно в неотапливаемых цехах зимой.
- Применение в средах, для которых резиновая смесь не предназначена (например, под воздействием растворителей).
- Установка меньшего количества опор, чем требуется для равномерного распределения массы оборудования.
Часто задаваемые вопросы (FAQ)
Как подобрать нужное количество виброопор 40х50 М8 для станка?
Расчет ведется исходя из массы оборудования и распределения нагрузки. Статическая нагрузка на одну опору не должна превышать 120 кгс. Рекомендуется предусматривать минимум 4 опоры на агрегат, а для длинных станков — устанавливать их с шагом 500-800 мм по раме, чтобы предотвратить прогиб.
Каковы сроки поставки по России и есть ли изделия на складе?
Базовая модель виброопоры параболической 40х50 М8 обычно имеется в наличии на центральном складе. Доставка в большинство регионов РФ осуществляется в течение 3-7 рабочих дней транспортными компаниями. Точные сроки и стоимость доставки уточняйте у менеджеров при оформлении.
Допустима ли эксплуатация на открытой площадке при отрицательных температурах?
Да, эксплуатация разрешена при температуре до -45°C, что указано в технических характеристиках. Резиновая смесь сохраняет демпфирующие свойства. Однако при длительном хранении на морозе перед монтажом рекомендуется выдержать опоры при положительной температуре (+15°C и выше) в течение нескольких часов.
Как проверить совместимость с моим оборудованием и подобрать аналог?
Ключевые параметры для проверки: резьба крепления (М8), габаритная высота (50 мм) и нагрузка. Наши инженеры могут помочь подобрать аналог или совместимую модель по вашим чертежам. Для консультации достаточно предоставить модель станка или параметры заменяемого демпфера: габариты, тип крепления и примерную нагрузку.
Компания «ГИДРАВЛИКА» является официальным поставщиком промышленных компонентов бренда «ГИДРАВЛИК», включая надежную виброопору параболическую 40х50 М8. Мы обеспечиваем поставки качественных изделий по всей территории России — в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Все партии сопровождаются необходимой документацией. Для получения технической консультации и помощи в подборе аналогов свяжитесь с нашими специалистами через сайт 777-gidra.ru или оставьте заявку. Мы поможем обеспечить устойчивость вашего оборудования.
