Эффективная работа промышленного пневматического оборудования напрямую зависит от чистоты подаваемого сжатого воздуха. Конденсат, микрочастицы пыли и масляный аэрозоль способны быстро вывести из строя дорогостоящие пневмоцилиндры, клапаны и инструмент. Фильтр-влагоотделитель 26-10Х40 от бренда ГИДРАВЛИК представляет собой надежное решение для комплексной подготовки воздушного потока.
Описание и назначение изделия
Модель 26-10-40 — это комбинированное устройство, выполняющее две ключевые функции: грубую механическую фильтрацию и отделение влаги. Данный фильтр-влагоотделитель устанавливается непосредственно после компрессора или ресивера в пневмомагистрали, обеспечивая очистку рабочей среды для последующего оборудования. Основная задача — защита пневматических систем от коррозии и абразивного износа.
На изображении ниже показана типовая схема встраивания прибора в пневмолинию.
Габариты, вес и кодировка
Фильтр-влагоотделитель 26-10Х40 характеризуется компактными размерами, облегчающими его установку даже в условиях ограниченного пространства. Устройство имеет присоединение типа резьба К3/8" (по ГОСТ 6111-52).
| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В), мм | 185 × 86 × 86 |
| Масса, кг | 2.0 |
| Код ТН ВЭД | 842139860 |
| Условный проход, мм | 10 |
— Почему инженеру-пневматику не страшна ни сырость, ни грязь? Потому что у него на все случаи жизни есть верный фильтр-влагоотделитель 26-10Х40 от ГИДРАВЛИК — он и воду удалит, и частицы задержит!
Детальные технические характеристики
Для точного расчета и подборки компонентов пневмосистемы требуются детальные параметры оборудования. Ниже приведены ключевые эксплуатационные характеристики модели фильтр-влагоотделитель 26-10Х40, определяющие его область применения и производительность.
| Наименование параметра | Техническое значение |
|---|
| Максимальное рабочее давление, МПа (бар) | 1.0 (10.0) |
| Пропускная способность (коэффициент Kv), м³/ч | 2.5 |
| Расход воздуха при давлении 0.63 МПа, м³/мин | 0.800 (вход) / 0.160 (выход) |
| Класс фильтрации (тонкость очистки), мкм | 40 |
| Вместительность резервуара для конденсата, л | 0.1 |
| Потеря давления при максимальном расходе, МПа | ≤ 0.016 |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433-80 |
| Присоединительные размеры (резьба) | К3/8" ГОСТ 6111-52 |

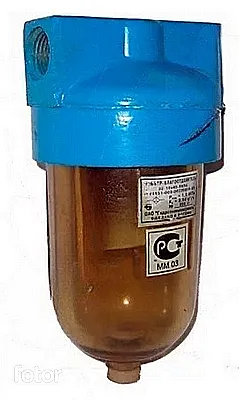

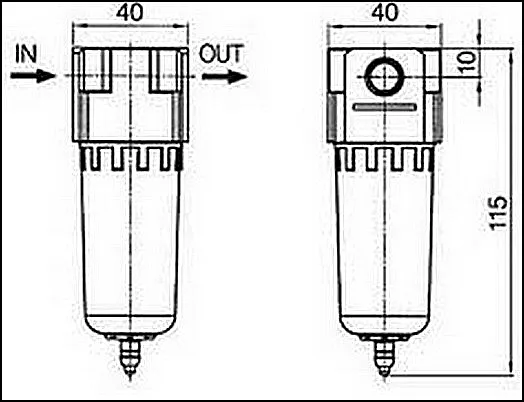

Конструктивное устройство прибора и расположение внутренних элементов.
Принцип работы устройства в системе
Сжатый воздух поступает во входной патрубок фильтр-влагоотделителя 26-10Х40, где попадает в сепарационную камеру. Под действием центробежной силы и резкого изменения направления потока происходит первичное отделение капель влаги и крупных частиц. Далее воздух проходит через фильтрующий элемент с тонкостью 40 мкм, где задерживаются твердые включения и масляный аэрозоль. Отделенная влага скапливается в прозрачном отстойнике. При достижении определенного уровня срабатывает автоматический поплавковый клапан, выпускающий конденсат без потери давления в основной магистрали. Это делает фильтр-влагоотделитель 26-10-40 энергонезависимым и надежным узлом подготовки воздуха.
Преимущества и особенности эксплуатации
Выбирая фильтр-влагоотделитель 26-10Х40 для своего предприятия, вы получаете ряд существенных эксплуатационных преимуществ:
• Снижение затрат на обслуживание и ремонт: Предотвращение коррозии и износа в пневматических компонентах увеличивает их ресурс работы в 2–3 раза.
• Высокая стабильность давления: Минимальные потери давления (до 0.016 МПа) не влияют на производительность конечного оборудования.
• Упрощенный монтаж и сервисное обслуживание: Компактные габариты и стандартная присоединительная резьба К3/8" обеспечивают быструю установку. Прозрачный стакан позволяет визуально контролировать степень загрязнения.
• Автоматический режим работы: Для активации автоматического сброса конденсата достаточно давления в системе от 0.1 МПа, что исключает необходимость ручного дренажа.
• Совместимость с типовыми гидростанциями и пневмосетями: Устройство может интегрироваться в большинство стандартных промышленных пневмосистем в качестве основного или вспомогательного фильтрующего модуля.
Температурный режим и ресурс работы
Фильтр-влагоотделитель 26-10Х40 рассчитан на непрерывную эксплуатацию в широком диапазоне температур: от -20°C до +80°C. Это позволяет использовать его как в отапливаемых цехах, так и в неотапливаемых производственных зонах. Расчетный срок службы корпуса и механических компонентов при соблюдении регламента обслуживания достигает 8 лет. Основной расходный элемент — фильтрующая вставка — требует плановой замены не реже одного раза в 12 месяцев или после 2000 часов наработки. На ресурс устройства напрямую влияет качество подаваемого воздуха, поэтому рекомендуется его обязательная предварительная грубая очистка до 12 класса.
Область применения и типы оборудования
Использование фильтр-влагоотделителя 26-10-40 актуально для широкого спектра отраслей и оборудования, где критически важна чистота сжатого воздуха:
• Промышленные станки и автоматические линии: Пневмоприводы, зажимные и подающие механизмы на фрезерных, токарных, шлифовальных станках с ЧПУ.
• Общепромышленное оборудование: Автоматика упаковочных машин, пневмомолотки, системы продувки.
• Обрабатывающие производства: Участки окраски распылением (для исключения попадания влаги и масла на поверхность), пневмотранспорт сыпучих материалов в пищевой и химической промышленности.
• Компрессорные станции и насосные группы: В качестве фильтра второй ступени очистки непосредственно после ресивера или осушителя воздуха.
• Строительная и ремонтная спецтехника: Пневмоинструмент (гайковерты, отбойные молотки, пескоструйные аппараты), системы управления.
Расшифровка условного обозначения
Маркировка «26-10-40» или «26-10Х40» имеет четкую логическую структуру, упрощающую идентификацию модели:
26 — индекс серии, обозначающий конструктивное исполнение с автоматическим отводом конденсата поплавкового типа.
10 — номинальный (условный) проход устройства, выраженный в миллиметрах, что соответствует DN10.
40 (или Х40) — класс тонкости фильтрации, указывающий на размер частиц (в микронах), которые эффективно задерживаются фильтрующим элементом. Таким образом, фильтр-влагоотделитель 26-10Х40 обеспечивает защиту на уровне 40 микрон.
Типичные ошибки при подборе аналога
1. Выбор только по резьбе подключения: Игнорирование пропускной способности (2.5 м³/ч) может привести к «задыханию» системы при пиковых расходах.
2. Пренебрежение рабочим давлением: Установка устройства с нижним номинальным давлением в линию с давлением выше 1.0 МПа недопустима и опасна.
3. Неучет типа и чистоты рабочей среды: Модель рассчитана на работу со сжатым воздухом, очищенным не грубее 12 класса. Подача неочищенного или агрессивного газа сократит ресурс.
4. Игнорирование температурного диапазона: Эксплуатация при температурах ниже -20°C может привести к замерзанию конденсата и выходу из строя поплавкового клапана.
5. Неправильное направление монтажа: Стрелка на корпусе фильтр-влагоотделителя 26-10Х40 должна строго совпадать с направлением потока воздуха в магистрали.
Примеры оформления заказов (типовые конфигурации)
1. Базовая комплектация: Один фильтр-влагоотделитель 26-10Х40 для замены вышедшего из строя аналогичного узла на действующей компрессорной станции в Москве.
2. Заказ с запасными частями: Партия из 5 единиц фильтр-влагоотделитель 26-10-40 + набор сменных фильтрующих элементов (10 шт.) для плановой модернизации пневмолиний на заводе в Екатеринбурге.
3. Комплексная поставка: Фильтр-влагоотделитель 26-10Х40 в сборе с манометром и регулятором давления (в виде готовой сборки «тройник») для нового участка покраски в Казани.
Гарантии поставки и технической поддержки
