Назначение и область применения
Фильтр-влагоотделитель 22-6х40 представляет собой специализированный комплексный узел, предназначенный для двухступенчатой очистки сжатого рабочего воздуха в пневмосистемах промышленного и сервисного оборудования. Основная функция заключается в эффективном отделении влаги, конденсата и механических примесей размером до 40 микрон. Применение фильтра-влагоотделителя 22-6х40 критически важно для защиты ответственного пневматического оборудования: пневмоцилиндров, инструментов, клапанов, редукторов и систем управления. Устройство предотвращает коррозию магистралей, заклинивание подвижных элементов и снижение эффективности работы всей системы, что напрямую влияет на сокращение затрат на сервисное обслуживание и увеличение межремонтного интервала.
Ключевые отрасли применения: станкостроение (обрабатывающие центры с ЧПУ, зажимные патроны), производство упаковочного и пищевого оборудования, автомобильные сервисы и покрасочные цеха, медицинские компрессорные установки, системы пневмоавтоматики в логистике. Фильтр-влагоотделитель 22-6х40 рассчитан на эксплуатацию в условиях непрерывного производственного цикла при полном соблюдении заявленных рабочих параметров.
Габаритные размеры и технические параметры
Устройство отличается компактными размерами и минимальной массой, что упрощает его интеграцию в существующие схемы обвязки компрессорных станций и технологических линий. Указанные характеристики обеспечивают высокую пропускную способность при сохранении качества фильтрации.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное (максимальное), МПа | 1,0 (1,6) |
| Тонкость фильтрации (размер улавливаемых частиц), мкм | 40 |
| Степень эффективности влагоотделения, не менее, % | 95 |
| Условный проход (диаметр), мм | 6 |
| Тип присоединения, резьба | К1/4" (коническая) |
| Диапазон рабочих температур, °C | от -10 до +60 |
| Объем резервуара для конденсата, л | 0,025 |
| Код ТН ВЭД | 8421398600 |
| Масса, кг | 0,35 |
Конструктивная схема фильтра-влагоотделителя 22-6х40. Визуализация движения воздушного потока и отсека для сбора конденсата.
Принцип работы и конструктивные особенности
Работа фильтра-влагоотделителя 22-6х40 основана на двухэтапном процессе. На первом этапе воздушный поток, поступающий через входной патрубок, тангенциально направляется в циклонную камеру. За счет создания центробежной силы происходит первичная сепарация: более тяжелые частицы загрязнений и капли влаги отбрасываются к стенкам корпуса и стекают в нижнюю накопительную чашу. На втором этапе предварительно очищенный воздух проходит через коалесцентный фильтрующий элемент, где происходит окончательное улавливание мельчайших аэрозольных частиц масла и влаги с их последующей агломерацией. Фильтр-влагоотделитель 22-6х40 оснащен ручным краном для слива скопившегося конденсата, что позволяет проводить техобслуживание без остановки магистральной линии. Герметичность соединений обеспечивается за счет конусной резьбы (К1/4"), что исключает необходимость использования дополнительных уплотнительных материалов при монтаже.
– У тебя в пневмосистеме стоит фильтр-влагоотделитель 22-6х40?
– Конечно! Иначе мои пневмоцилиндры будут плакать конденсатом от сожаления о низком качестве воздуха.
Преимущества и особенности эксплуатации
Выбор в пользу фильтра-влагоотделителя 22-6х40 обеспечивает ряд ключевых эксплуатационных выгод для промышленного предприятия или сервисного центра:
1. Увеличение ресурса пневмооборудования. Чистый и сухой воздух сводит к минимуму абразивный износ трущихся пар, коррозию и обледенение каналов, что напрямую продлевает срок службы пневмоинструмента и исполнительных механизмов.
2. Стабильность работы и точность управления. Отсутствие влаги и масляной пленки в системе гарантирует неизменно высокую скорость срабатывания клапанов и точность позиционирования пневмоприводов, что критично для автоматизированных линий и станков с ЧПУ.
3. Простота монтажа и обслуживания. Компактные размеры и стандартный тип присоединения позволяют быстро врезать фильтр-влагоотделитель 22-6х40 в новую или действующую магистраль. Процедура слива конденсата и замена фильтрующего элемента не требуют специального инструмента.
4. Снижение эксплуатационных затрат. Эффективная очистка воздуха позволяет реже проводить планово-предупредительный ремонт дорогостоящих компонентов системы, сокращая затраты на запчасти и простои оборудования.
5. Универсальность применения. Устройство совместимо с широким спектром пневматического оборудования различных производителей, работающего в соответствии с требованиями ГОСТ 17433-80 по классу чистоты воздуха.

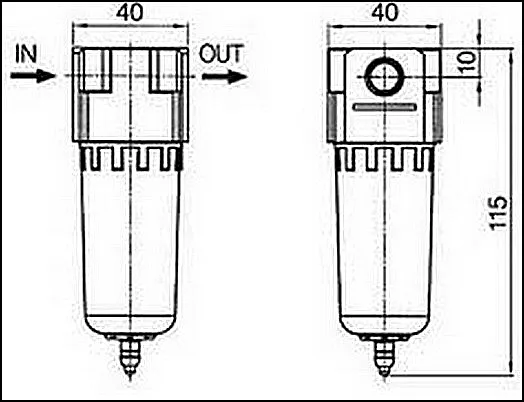

Габаритные и присоединительные размеры фильтра-влагоотделителя 22-6х40. Подробная схема для проверки совместимости с монтажным пространством.
Температурный режим и факторы, влияющие на срок службы
Для обеспечения заявленного ресурса работы, который при стандартных условиях эксплуатации составляет до 5 лет, необходимо соблюдать установленный диапазон рабочих температур от -10°C до +60°C. Эксплуатация при температурах ниже минимальной может привести к замерзанию конденсата в сливном механизме, а выше максимальной – к ускоренному старению уплотнительных материалов. Срок службы фильтра-влагоотделителя 22-6х40 существенно зависит от трех основных факторов: исходной загрязненности входящей воздушной среды, регулярности удаления скопившегося конденсата и своевременной замены фильтрующего картриджа. В условиях высокой запыленности или при использовании компрессора, вырабатывающего воздух с повышенным содержанием масляного аэрозоля, интервалы обслуживания необходимо сокращать.
Расшифровка условного обозначения и выбор модификации
Маркировка «22-6х40» имеет четкую логическую структуру. Цифра «22» указывает на принадлежность к определенной серии устройств с общими конструктивными особенностями. Число «6» обозначает условный проход, выраженный в миллиметрах, что соответствует диаметру присоединительной резьбы и пропускной способности. Число «40» – это ключевая характеристика, а именно тонкость фильтрации, выраженная в микронах. Помимо базовой модели, в серии могут присутствовать модификации, например, с индексом «у» (22у-6х40), что означает увеличенный объем резервуара для конденсата для применения в системах с высокой влажностью воздуха на входе.
Типичные ошибки при подборе
1. Подбор только по резьбе без учета расхода. Мало выбрать фильтр-влагоотделитель 22-6х40 с нужной резьбой К1/4". Необходимо убедиться, что его пропускная способность соответствует максимальному расходу воздуха на защищаемом участке магистрали.
2. Игнорирование температурных условий. Установка устройства в неотапливаемом цехе, где температура зимой опускается ниже -10°C, приведет к его некорректной работе и возможному выходу из строя.
3. Несоответствие типа рабочей среды. Устройство рассчитано на очистку сжатого воздуха. Попадание в него концентрированных химических паров, агрессивных газов или водяного пара при температуре выше точки росы недопустимо и нарушает условия гарантии.
Состав ремкомплекта и часто заменяемые элементы
Наиболее уязвимым с точки зрения износа элементом является фильтрующий картридж, который подлежит периодической замене. В ремкомплект для фильтра-влагоотделителя 22-6х40 также могут входить уплотнительные кольца для корпусных соединений и сливного крана, резиновая манжета (если предусмотрена конструкцией) и пружина предохранительного клапана. Резинотехнические изделия изнашиваются при длительном воздействии высоких температур или агрессивных примесей в воздухе, а также при механических перекосах во время монтажа.
Примеры заказа для различных задач
Вариант 1. Оснащение участка пневмоинструмента. Для сервисной мастерской, использующей несколько ударных гайковертов и шлифмашинок, оптимальна закупка партии базовых фильтров-влагоотделителей 22-6х40 для установки на каждую рабочую точку после общего ресивера. Это обеспечит индивидуальную защиту каждого инструмента.
Вариант 2. Модернизация станка с ЧПУ. Для замены вышедшего из строя влагоотделителя в системе смазочно-охлаждающей эмульсии или пневматики шпинделя станка требуется точный аналог с идентичными присоединительными размерами и тонкостью фильтрации. Фильтр-влагоотделитель 22-6х40 часто выступает в этой роли как стандартизированный узел.
Вариант 3. Комплектация новой гидростанции. При сборке новой гидравлической или пневматической станции (гидростанции), где требуется чистая управляющая пневматика для клапанов, фильтр-влагоотделитель 22-6х40 включается в состав обвязки на выходе из осушителя или ресивера.
Поставка, доставка и гарантия
Компания «ГИДРАВЛИКА», являясь официальным поставщиком оборудования бренда «ГИДРАВЛИК», осуществляет поставки фильтра-влагоотделителя 22-6х40 по всей территории Российской Федерации и в страны СНГ. Доставка организована в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. На всю продукцию распространяется гарантия производителя — 24 месяца, при условии соблюдения правил монтажа и эксплуатации. Наши инженеры готовы предоставить бесплатную консультацию по подбору оборудования и помощь в поиске аналога под вашу конкретную систему. Для оформления заказа или получения технической информации воспользуйтесь формой связи на сайте 777-gidra.ru или перейдите в раздел Контакты.
