Фильтр-влагоотделитель 26-16Х40 – это элемент пневматической системы, выполняющий очистку сжатого воздуха от механических примесей, конденсата и частиц масла. Устройство обеспечивает стабильную работу пневмоприводов, инструментов и систем управления, применяемых в промышленности и сервисе.
Описание и назначение
Фильтр-влагоотделитель 26-16Х40 относится к серии аппаратов с автоматическим отводом конденсата. Основная задача – глубокая очистка рабочей среды, подаваемой к пневматическому оборудованию. Устройство эффективно задерживает частицы размером от 40 мкм, что значительно продлевает ресурс пневмоцилиндров, клапанов и инструментов.
Технические характеристики серии фильтров-влагоотделителей
В таблице представлены ключевые эксплуатационные параметры для типоразмеров серии, включая модель 26-16Х40. Это позволяет инженеру сравнить характеристики и подобрать аналог под требуемую пропускную способность.
| Параметр | 22-4х40 | 22-6х40 | 26-10х40 | 26-16Х40 | 26-25х40 | 22-40х40 |
|---|
| Диаметр условного прохода, мм | 4 | 6 | 10 | 16 | 25 | 40 |
| Максимальное рабочее давление, МПа | 1,0 |
| Коэффициент пропускной способности, Kv, м³/ч, мин. | 0,19 | 0,3 | 2,5 | 3,5 | 7,0 | 15,0 |
| Расход воздуха при 0,63 МПа, м³/мин (номин./мин.) | 0,125/0,025 | 0,250/0,050 | 0,800/0,160 | 2,00/0,400 | 5,00/1,00 | 12,5/2,50 |
| Абсолютная тонкость фильтрации, мкм | 40 |
| Эффективность отделения влаги, %, мин. | 95 |
| Падение давления при макс. расходе, МПа, макс. | 0,025 | 0,040 | 0,016 | 0,020 | 0,032 | 0,042 |
| Резьба присоединения (ГОСТ 6111-52) | К 1/8" | К 1/4" | К 3/8" | К 1/2" | К 1" | К 1 1/2" |
На строительном объекте два монтажника спорят. Один говорит: «У нас компрессор новый, а инструмент все равно клинит!» Второй, осмотрев линию, отвечает: «Да тут же фильтр-влагоотделитель 26-16Х40 забит, как сито после песка. Забыли, что ему обслуживание нужно?»
Габаритные размеры и вес для фильтра-влагоотделителя 26-16Х40
Параметры, необходимые для интеграции устройства в существующую пневмомагистраль или при проектировании новой системы.
| Наименование параметра | Значение для 26-16Х40 |
|---|
| Габариты (Д x Ш x В), мм | 86 x 86 x 260 |
| Масса, кг | 2,2 |
| Объем резервуара для конденсата, л | 0,1 |
| Код ТН ВЭД | 8421 39 000 9 |

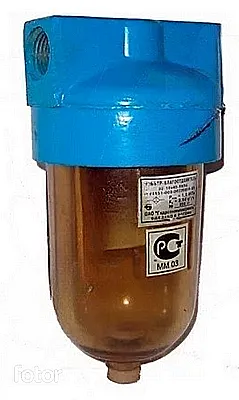

Внешний вид и габариты фильтра-влагоотделителя 26-16Х40.

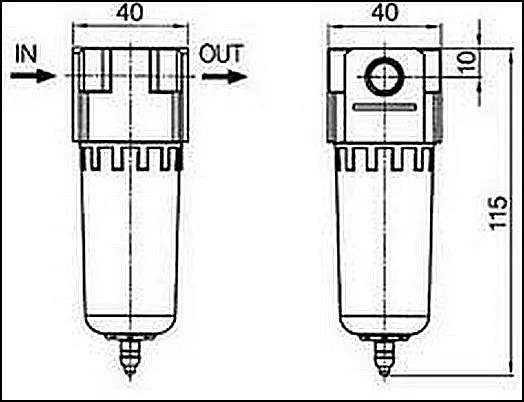

Присоединительные патрубки с резьбой К1/2" для монтажа в линию.
Преимущества и особенности эксплуатации
Выбор фильтра-влагоотделителя 26-16Х40 обеспечивает ряд эксплуатационных выгод для предприятий:
- Снижение простоев оборудования благодаря стабильной подаче чистого сжатого воздуха.
- Увеличение ресурса дорогостоящих пневмоцилиндров и инструментов за счет эффективной фильтрации.
- Автоматический отвод конденсата, не требующий постоянного контроля оператора, при давлении в системе от 0,1 МПа.
- Простота монтажа и совместимость со стандартными фитингами с резьбой К1/2".
- Низкие потери давления на фильтрующем элементе, что минимизирует падение производительности системы.
Принцип работы
Сжатый воздух поступает во входной патрубок фильтра-влагоотделителя 26-16Х40. В корпусе происходит центробежное отделение крупных капель влаги и механических частиц, которые оседают в накопительном резервуаре. Далее воздух проходит через фильтрующий элемент из пористого материала, где задерживаются мельчайшие примеси и масляный аэрозоль. Очищенный воздух направляется к потребителям, а накопленный конденсат автоматически удаляется через клапан-отводчик.
Температурный режим работы и срок службы
Устройство рассчитано на непрерывную работу в составе пневмосистем. Допустимый диапазон температур окружающей среды составляет от -30°C до +80°C. Ресурс фильтра-влагоотделителя 26-16Х40 напрямую зависит от чистоты подаваемой среды и регулярности техобслуживания. При соблюдении требований по качеству воздуха (загрязненность не грубее 12 класса по ГОСТ 17433-80) и своевременной замене фильтрующего картриджа устройство прослужит длительный срок.
Где используется фильтр-влагоотделитель 26-16Х40
Данный аппарат применяется в составе пневматических систем различного промышленного оборудования:
- Станки с ЧПУ и автоматические линии.
- Прессовое и формовочное оборудование.
- Пневматические приводы и системы управления в строительной и дорожной технике.
- Сборочные и покрасочные комплексы.
- Промышленные компрессорные станции и магистрали.
Типичные ошибки при подборе
- Выбор модели только по диаметру резьбы без учета необходимого расхода воздуха и давления в системе.
- Игнорирование типа отвода конденсата (автоматический/ручной) для конкретных условий эксплуатации.
- Установка фильтра-влагоотделителя без учета класса предварительной очистки воздуха, что ведет к его быстрому засорению.
- Несоответствие температурного диапазона работы устройства условиям цеха или наружной установки.
Условное обозначение и код модели
В индексе фильтра-влагоотделителя 26-16Х40 заложена следующая информация: цифра «26» обозначает серию с автоматическим отводом конденсата; число «16» указывает на условный проход в 16 мм (резьба К1/2"); «40» – это абсолютная тонкость фильтрации в микронах.
Габаритные и присоединительные размеры
Для проверки совместимости с существующими коммуникациями необходимо сопоставить размеры монтажного места с габаритами устройства 86x86x260 мм и резьбой подключения К1/2".
Примеры оформления заказа
При заказе вы можете выбрать различные варианты из серии, например:
- Основная модель: фильтр-влагоотделитель 26-16Х40 (арт. 26-16-40).
- Версия с ручным отводом конденсата и увеличенным резервуаром: 22у-16х40.
- Модель для большего расхода: 26-25Х40 с условным проходом 25 мм.
Часто задаваемые вопросы (FAQ)
Как выбрать между автоматическим и ручным отводом конденсата?
Автоматический отвод (серия 26) рекомендуется для систем с постоянным давлением выше 0,1 МПа, где требуется минимизация ручного обслуживания. Ручной отвод (серия 22) подходит для периодически работающих систем или при минимальном давлении менее 0,1 МПа.
Каковы сроки поставки в регионы России?
Поставка осуществляется со склада в Москве. В большинство городов (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) срок доставки составляет 3-7 рабочих дней. Возможна отправка в страны СНГ.
Какие требования к качеству сжатого воздуха на входе?
Для обеспечения заявленного ресурса фильтр-влагоотделитель 26-16Х40 должен работать на воздухе, предварительно очищенном не грубее 12 класса по ГОСТ 17433-80. Это соответствует содержанию частиц размером более 40 мкм не более 10 мг/м³.
Возможна ли замена фильтрующего элемента и где купить ремкомплект?
Да, фильтрующий картридж подлежит замене. Рекомендуется использовать оригинальные сменные элементы для сохранения эффективности очистки 40 мкм. Приобрести их можно вместе с устройством или отдельно, уточнив артикул.
Профессиональный подбор и доставка
Фильтр-влагоотделитель 26-16Х40 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию, помощь в подборе аналога под вашу систему и оперативную доставку по всей территории Российской Федерации и стран СНГ. Для получения подробной информации и оформления заявки свяжитесь с нашими специалистами через Контакты или воспользуйтесь формой на сайте.
