26-25-40-Фильтр-влагоотделитель 26-25Х40 — это устройство для тонкой очистки сжатого воздуха в промышленных пневмосистемах. Он эффективно удаляет твердые частицы, капли воды и масла, обеспечивая стабильную работу пневматического оборудования.
Назначение и область применения
Фильтр-влагоотделитель 26-25х40 предназначен для установки в пневматические магистрали, где требуется высокая степень очистки рабочей среды. Основная функция — защита пневмоцилиндров, клапанов, инструментов от износа и коррозии, вызываемых загрязнениями и влагой. Устройство широко используется в станкостроении, автомобильной промышленности, на производственных линиях и в строительной технике.
Вес фильтра-влагоотделителя 26-25х40 составляет 3,5 кг, габаритные размеры — 130×120×340 мм. Код ТН ВЭД для данной продукции — 8421.39.0000 (фильтры для газов).
Технические параметры фильтров-влагоотделителей серий 22, 22у, 26
| Параметр | 22-4х40 | 22-6х40 | 22-10х40 / 22у-10х40 / 26-10х40 | 22-16х40 / 22у-16х40 / 26-16х40 | 22-25х40 / 26-25х40 | 22-40х40 |
|---|
| Условный проход, мм | 4 | 6 | 10 | 16 | 25 | 40 |
| Рабочее давление, МПа | 1,0 |
| Пропускная способность Kv, м³/ч, не менее | 0,19 | 0,3 | 2,5 | 3,5 | 7,0 | 15,0 |
| Расход воздуха при 0,63 МПа, м³/мин: ном./мин. | 0,125 / 0,025 | 0,250 / 0,050 | 0,800 / 0,160 | 2,00 / 0,400 | 5,00 / 1,00 | 12,5 / 2,50 |
| Тонкость фильтрации, мкм | 40 |
| Степень влагоотделения, %, не менее | 95 |
| Потеря давления при макс. расходе, МПа, не более | 0,025 | 0,040 | 0,016 | 0,020 | 0,032 | 0,042 |
| Вместимость резервуара, л: норм./увелич. | 0,01 | 0,025 | 0,1 / 0,25 | 0,1 / 0,25 | 0,25 | 1,0 |
| Присоединительная резьба | К1/8" | К1/4" | К3/8" | К1/2" | К1" | К1 1/2" |
| Габариты, мм | 40×40×95 | 52×52×120 | 86×86×185 / 86×86×250 | 86×86×260 | 130×120×340 | 165×165×400 |
| Масса, кг | 0,2 | 0,35 | 1,1; 1,7; 2,0 | 2,2 | 3,5 | 7,4 |
— Почему фильтр-влагоотделитель всегда спокоен?
— Потому что он знает, что вся грязь останется в нем, а чистый воздух пойдет дальше.
Преимущества и особенности эксплуатации
- Увеличение ресурса оборудования: Эффективная очистка воздуха от влаги и твердых частиц снижает износ пневматических компонентов, продлевая срок их службы.
- Автоматический отвод конденсата: В моделях серии 26, таких как 26-25-40-Фильтр-влагоотделитель 26-25Х40, конденсат удаляется автоматически при давлении от 0,1 МПа, что исключает простои для обслуживания.
- Простота монтажа и обслуживания: Стандартные присоединительные резьбы и компактные габариты облегчают установку. Замена фильтрующего элемента не требует специального инструмента.
- Стабильность давления: Низкие потери давления (не более 0,032 МПа для модели 26-25х40) обеспечивают постоянство рабочих параметров системы.
- Совместимость с типовыми системами: Фильтры-влагоотделители работают с воздухом, предварительно очищенным не грубее 12 класса по ГОСТ 17433-80, что соответствует большинству промышленных установок.
Принцип работы фильтра-влагоотделителя
Сжатый воздух подается во входной патрубок 26-25-40-Фильтр-влагоотделителя 26-25Х40. В корпусе происходит резкое изменение направления потока, благодаря чему тяжелые частицы и капли влаги отделяются под действием центробежной силы и оседают в нижней части резервуара. Воздух проходит через фильтрующий элемент с тонкостью фильтрации 40 мкм, где задерживаются мелкие примеси. Очищенный воздух направляется к выходному патрубку. Конденсат накапливается в резервуаре и периодически сбрасывается через автоматический дренажный клапан при достижении заданного уровня.
Температурный режим и ресурс работы
26-25-40-Фильтр-влагоотделитель 26-25Х40 рассчитан на эксплуатацию в диапазоне температур окружающей среды от -20°C до +80°C. Устройство может работать в непрерывном режиме при условии соблюдения номинального давления до 1,0 МПа. Срок службы зависит от качества подаваемого воздуха, частоты обслуживания и условий эксплуатации. Регулярная замена фильтрующего элемента и контроль уровня конденсата позволяют обеспечить длительную и надежную работу.
Область применения и типовое оборудование
Фильтры-влагоотделители серии 26 и 22 применяются в различных отраслях промышленности: машиностроение, металлообработка, пищевая промышленность, деревообработка, упаковочные линии. Они устанавливаются на пневматические станки, прессы, подъемники, инструменты, системы управления. Модель 26-25-40-Фильтр-влагоотделитель 26-25Х40 с автоматическим отводом конденсата особенно востребована в системах с постоянной нагрузкой, где ручное обслуживание затруднено.
Ремонт и обслуживание
Для проведения ТО 26-25-40 -Фильтр-влагоотделителя 26-25Х40 рекомендуется использовать ремкомплекты, включающие уплотнительные кольца, фильтрующий картридж, дренажный клапан. Наиболее часто требуют замены фильтрующие элементы и уплотнения, изнашивающиеся из-за постоянного контакта с загрязненной средой. При соблюдении условий эксплуатации межсервисный интервал может составлять до нескольких тысяч часов работы.
| Наименование запчасти | Типичный ресурс | Условия замены |
|---|
| Фильтрующий элемент | 2000-3000 ч | При увеличении перепада давления более 0,05 МПа |
| Уплотнительные кольца | 5000 ч | При появлении утечек воздуха |
| Дренажный клапан | 10000 ч | При нарушении автоматического сброса конденсата |
Типичные ошибки при выборе фильтра-влагоотделителя
- Неучет расхода воздуха: Подбор устройства с недостаточной пропускной способностью приводит к потерям давления и снижению производительности системы.
- Игнорирование необходимости автоматического отвода: В системах с постоянной подачей воздуха экономия на модели с ручным дренажем ведет к регулярным простоям для удаления конденсата.
- Несоответствие типа подключения: Выбор фильтра с неподходящей присоединительной резьбой требует дополнительных переходников, усложняющих монтаж.
- Пренебрежение качеством входного воздуха: Установка фильтра тонкой очистки без предварительной грубой фильтрации сокращает ресурс фильтрующего элемента.
Расшифровка условного обозначения
В маркировке 26-25-40-Фильтр-влагоотделитель 26-25Х40: цифра «26» обозначает серию с автоматическим отводом конденсата, «25» — условный проход в миллиметрах (Ду25), «40» — тонкость фильтрации в микронах. Таким образом, модель 26-25х40 — это фильтр-влагоотделитель для трубопровода Ду25 с автоматическим дренажем и степенью очистки 40 мкм.

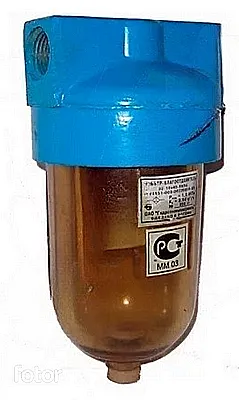

Внешний вид фильтра-влагоотделителя 26-25х40 с автоматическим отводом конденсата

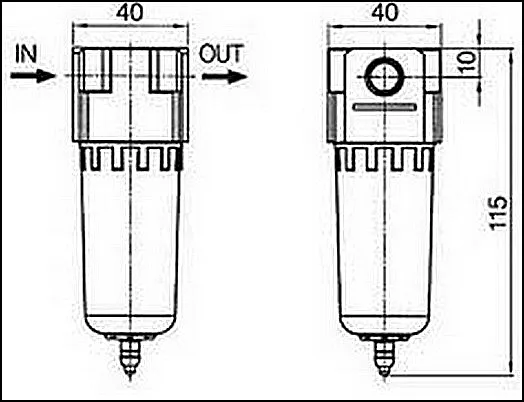

Габаритные размеры и присоединительные патрубки фильтра-влагоотделителя 26-25х40
Габаритные и присоединительные размеры
Для проверки совместимости фильтра-влагоотделителя 26-25х40 с существующим оборудованием необходимо обратить внимание на присоединительную резьбу К1" (по ГОСТ 6111-52) и габариты 130×120×340 мм. Убедитесь, что в месте установки достаточно пространства для монтажа и последующего обслуживания. Резьбовые соединения должны соответствовать стандарту для предотвращения утечек.
Варианты заказа фильтров-влагоотделителей
- Базовая модель с автоматическим отводом: 26-25-40-Фильтр-влагоотделитель 26-25х40 — для систем с постоянной нагрузкой.
- Модель с ручным дренажем: 22-25х40 — при периодическом обслуживании и низком бюджете.
- Модель с увеличенным резервуаром: 22у-16х40 — для условий с высоким содержанием влаги в воздухе.
При заказе укажите требуемую модель, количество и условия доставки. Наши менеджеры помогут подобрать аналог для замены устаревшего оборудования.
