Пневмораспределитель 3РК16П-2 — это трехлинейный двухпозиционный аппарат, предназначенный для точного управления направлением потока сжатого воздуха в промышленных пневмосетях. Устройство используется в составе систем управления станками, прессами, технологическими линиями и другим оборудованием, где требуется надежное и быстрое переключение воздушных магистралей.
Описание и назначение
Данный пневмораспределитель с пневматическим управлением выполняет функцию коммутации воздушных потоков по схеме «3/2»: три линии (вход, выход, сброс) и два рабочих положения. Основная задача — дистанционное управление пневмоцилиндрами, заслонками, захватами и другими исполнительными механизмами. Модель 3РК16П-2 с условным проходом 16 мм и резьбовым присоединением G1/2" рассчитана на работу в системах с номинальным давлением до 1.0 МПа, обеспечивая высокую скорость срабатывания и минимальные утечки.
Основные параметры и габариты
Вес изделия составляет 2 кг. Габаритные размеры варьируются в зависимости от модификации в серии 3РК (от Dy=10 мм до Dy=40 мм), при этом модель 3РК16П-2 имеет типовые размеры, подходящие для монтажа в стандартные пневмосистемы. Код ТН ВЭД для подобных устройств, как правило, 8481 20 000 0 (арматура для трубопроводов).
| Параметр |
Значение |
| Условный проход, Dy |
16 мм |
| Тип резьбового присоединения |
G1/2" (трубная цилиндрическая) |
| Приблизительная масса |
2 кг |

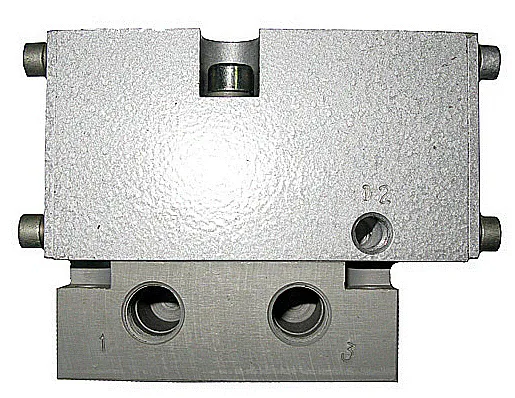

Вид пневмораспределителя 3РК16П-2 сбоку для оценки габаритов и типа присоединения.
На совещании инженер говорит: «У нас в системе постоянно срабатывает пневмораспределитель 3РК16П-2, когда никто не давал команду». Коллега хитро улыбается: «Может, он у вас не с пневматическим, а с телепатическим управлением?».
Технические характеристики пневмораспределителя 3РК16П-2
| Характеристика |
Значение для 3РК16П-2 |
| Рабочее давление, номинальное |
1.0 МПа (10 бар) |
| Диапазон рабочих температур |
От -30°C до +80°C (для УХЛ4) |
| Тип рабочей среды |
Сжатый очищенный воздух |
| Присоединительные размеры |
G1/2", Dy=16 мм |
| Масса |
2 кг |
| Пропускная способность (Kv) |
3.0 м³/ч |
| Максимальный расход воздуха |
3.0 м³/ч |
| Время включения, не более |
0.08 с |
| Общая утечка из полостей |
100 см³/мин |
Сравнительные характеристики серии 3РК...П
| Модель |
3РК10П |
3РК16П |
3РК25П |
3РК32П |
3РК40П |
| Условный проход, мм |
10 |
16 |
25 |
32 |
40 |
| Номинальное давление, МПа |
1.0 |
| Минимальное рабочее давление, МПа |
0.25 |
| Минимальное давление управления, МПа |
0.08 + 0.6 * P раб. |
| Пропускная способность Kv, м³/ч |
1.6 |
3.0 |
6.3 |
10.0 |
10.0 |
| Время срабатывания, с, не более |
0.08 |
0.1 |
| Утечка воздуха, см³/мин., не более |
100 |
150 |
| Максимальная частота включений, Гц |
7.5 |
3.3 |
Вид сверху на пневмораспределитель 3РК16П-2, демонстрирующий порты для подключения линий и управления.
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3РК16П-2 в промышленных системах дает ряд существенных преимуществ:
- Высокая надежность и ресурс. Конструкция корпуса и подвижных элементов рассчитана на длительную эксплуатацию в условиях циклических нагрузок, что снижает частоту замен и общие затраты на обслуживание.
- Быстрое срабатывание. Время переключения не превышает 0.08 секунды, что обеспечивает высокую производительность автоматизированных линий и точность позиционирования исполнительных механизмов.
- Универсальность монтажа. Стандартное резьбовое присоединение G1/2" позволяет легко интегрировать данный пневмораспределитель с пневматическим управлением в существующие трубопроводные системы без необходимости сложной адаптации.
- Стабильность работы при переменных давлениях. Устройство сохраняет работоспособность в диапазоне от 0.25 до 1.0 МПа, демонстрируя устойчивость к колебаниям в сети.
- Совместимость с типовыми промышленными пневмосетями. Модель 3РК16П-2 является функциональным аналогом распространенных изделий (таких как ПР-13П-16/10), что упрощает модернизацию и ремонт оборудования.
Принцип работы
Пневмораспределитель 3РК16П-2 функционирует по классической схеме золотникового типа. В его корпусе расположен подвижный золотник, который под действием управляющего пневмосгнала перемещается между двумя фиксированными положениями. В исходном состоянии (без управляющего давления) золотник подпружинен, и каналы находятся в одном положении (например, линия P (питание) перекрыта, а линия A (рабочая) соединена с R (сброс)). При подаче управляющего давления на соответствующий порт пилотного устройства золотник преодолевает усилие пружины и смещается, коммутируя потоки: линия P соединяется с A, а линия R перекрывается. Таким образом, сжатый воздух направляется к потребителю. Для возврата в исходное состояние управляющее давление сбрасывается.
Температурный режим работы и срок службы
Данный пневмораспределитель с пневматическим управлением рассчитан на эксплуатацию в диапазоне температур окружающей среды от -30°C до +80°C для исполнения УХЛ4. Допускается как длительная непрерывная работа, так и режимы с частыми пусками/остановами (до 7.5 включений в секунду для модели 3РК16П-2). Основными факторами, влияющими на ресурс работы, являются качество подготовленного сжатого воздуха (отсутствие влаги, масел и твердых частиц), соблюдение номинальных значений рабочего давления и своевременное проведение сервисного обслуживания. При соблюдении условий ресурс может составлять несколько миллионов циклов.
Область применения и типовое оборудование
Пневмораспределители серии 3РК, включая модель 3РК16П-2, широко применяются в различных отраслях промышленности для управления пневмоприводами. Основные сферы использования:
- Металлообработка: Управление зажимными патронами, подачей СОЖ, перемещением суппортов на станках ЧПУ.
- Прессовое и штамповочное оборудование: Управление цилиндрами прессов, механизмами выброса деталей.
- Автоматизированные технологические линии и роботизированные комплексы: Управление захватами манипуляторов, позиционирование деталей на конвейере.
- Строительная и дорожная техника: В составе систем управления тормозами, ковшами, стабилизаторами.
- Пищевая и упаковочная промышленность: Управление клапанами, дозаторами, механизмами фасовки.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя 3РК16П-2 может потребоваться замена изнашиваемых элементов. Чаще всего выходят из строя уплотнительные элементы из-за естественного старения резины или воздействия абразивных частиц в воздухе.
| Наименование детали |
Причина и условия износа |
| Уплотнительные кольца (манжеты) золотника |
Потеря эластичности при циклическом трении и высоких температурах, повреждение твердыми частицами при недостаточной фильтрации масла в системе подготовки воздуха. |
| Возвратная пружина |
Усталость металла при большом количестве циклов срабатывания, особенно в режимах высокой частоты. |
| Уплотнения штока управления |
Износ из-за постоянного перемещения штока под давлением, загрязнение рабочей среды. |
| Прокладки корпусные |
«Сплющивание» (релаксация) материала, механические повреждения при неаккуратном монтаже/демонтаже. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу резьбы без учета расхода. Подключение устройства с недостаточной пропускной способностью (Kv) приводит к падению скорости срабатывания пневмоцилиндра и потере мощности.
- Игнорирование требуемого давления управления. Несоответствие давления в пилотной линии (менее 0.08 + 0.6*Pраб) может привести к неполному срабатыванию или «залипанию» золотника.
- Неучет температурного диапазона. Эксплуатация при температурах ниже -30°C может вызвать замерзание конденсата и потерю эластичности уплотнений, а выше +80°C — их ускоренное старение.
- Применение для неочищенного воздуха или иных сред. Работа на воздухе с влагой, маслом или агрессивными примесями резко сокращает ресурс, особенно уплотнительных элементов.
Условное обозначение модели
Индекс модели 3РК16П-2 имеет четкую логику, заложенную в конструкции изделия:
- 3РК — семейство трехлинейных распределителей.
- 16 — условный проход (Dy) в миллиметрах.
- П — вид управления: пневматическое.
- -2 — способ монтажа: резьбовой с трубной цилиндрической резьбой (G).
- Далее в полной маркировке могут следовать обозначения рода тока и напряжения (для электропневматических версий) и климатического исполнения.

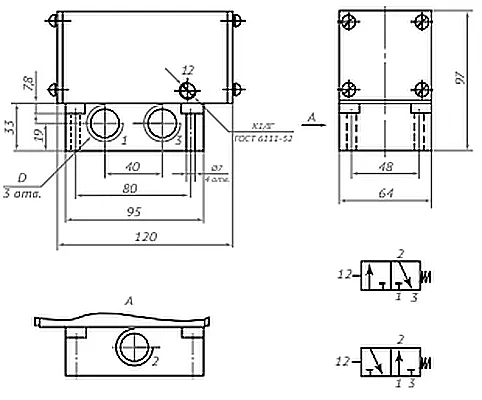

Габаритные и присоединительные размеры
Для проверки совместимости пневмораспределителя 3РК16П-2 с существующим оборудованием необходимо сравнить межосевые расстояния отверстий на монтажной плите, шаг и тип резьбы (G1/2"), а также габаритные размеры самого распределителя, чтобы исключить конфликты с соседними узлами. Точные чертежи с размерами можно запросить у наших специалистов. Устройство монтируется непосредственно в разрыв пневмолинии или на подводящий коллектор (гидрораспределитель).
Примеры заказа и модификации
Наша компания предлагает гибкий подход к комплектации. Вот примеры типовых заказов:
- Базовая модель: Пневмораспределитель 3РК16П-2 в стандартном исполнении УХЛ4 для замены вышедшего из строя узла.
- Модель с другим типом управления: Для систем, где требуется дистанционный электрический сигнал, можно заказать модификацию 3РК16Э... с электропневматическим управлением на 24В DC или 220В AC.
- Модель с другим условным проходом: Для систем с большим расходом воздуха подбирается распределитель серии 3РК, например, 3РК25П-2 (Dy=25 мм, Kv=6.3 м³/ч).
Поставки, бренд и поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем не только продажу, но и полную техническую поддержку: помощь в подборе аналога под вашу существующую систему, консультации по монтажу и эксплуатации, оперативное сервисное обслуживание. Организуем быструю доставку запасных частей и полных узлов по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Для получения подробной информации, расчета стоимости или оформления заявки свяжитесь с нами через сайт или посетите раздел Контакты.
