Устройство 3РК25Э-1 представляет собой трехлинейный электропневматический распределитель с условным проходом 25 мм и резьбовым подключением К1". Модель служит для переключения направлений потоков сжатого воздуха в автоматизированных пневматических системах управления. Этот пневмораспределитель 3РК25Э-1 является функциональным аналогом устаревшего изделия ПР-13Э-25/10, обеспечивая полную взаимозаменяемость при модернизации оборудования.
Описание и назначение
3РК25Э-1 – это аппарат золотникового типа с пятью присоединительными отверстиями (3 основных линии и 2 пилотных). Его основная функция – дистанционное электрическое управление пневмоприводами, цилиндрами, заслонками и другими исполнительными механизмами. Управление осуществляется подачей постоянного (24, 48, 110 В) или переменного (24, 110, 220 В, 50 Гц) напряжения на катушку соленоида.
Габариты, масса и код ТН ВЭД
Для модификации пневмораспределителя 3РК25Э-1 с исполнением по присоединению «1» (резьба коническая) характерны следующие габаритные и присоединительные размеры: длина (L) 150 мм, ширина (B) 80 мм, высота (H) 210 мм. Масса устройства составляет 4.5 кг. Код ТН ВЭД для данного вида продукции – 8481 80 990 0 (арматура для трубопроводов и котлов, прочая).
| Основные размеры и вес модели 3РК25Э-1 |
| Длина (L), мм |
150 |
| Ширина (B), мм |
80 |
| Высота (H), мм |
210 |
| Основная резьба (D) |
К1" |
| Вес, кг |
4.5 |
Проектировщик объясняет стажёру: «Смотри, это электропневматический пневмораспределитель 3РК25Э-1. Напряжение подал – цилиндр пошёл вперёд, отключил – назад. Главное, не перепутай провода, а то пойдет не туда, куда надо». Стажёр переспрашивает: «А если я вместо проводов взмахну руками, он тоже сработает?» – «Только если ты очень убедительно взмахнёшь!»
Технические характеристики серии 3РК...Э
| Параметр |
Значение для Ду 25 мм |
| Условный проход (Ду), мм |
25 |
| Номинальное давление, МПа |
1,0 |
| Минимальное рабочее давление, МПа |
0,25 |
| Коэффициент пропускной способности (Kv), м3/час |
6,3 |
| Время срабатывания (вкл./выкл.), с, не более |
0,1 / 0,125 |
| Максимальная частота включений, Гц |
2,5 |
| Допустимая утечка воздуха, см3/мин, не более |
150 |
| Тип рабочей среды |
Сжатый воздух (очищенный, осушенный) |
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс: Конструкция золотника и электромагнита обеспечивает длительный срок службы даже при интенсивной циклической работе.
- Универсальность подключения: Наличие модификаций с конической (К) и трубной цилиндрической (G-B) резьбой позволяет интегрировать пневмораспределитель 3РК25Э-1 в большинство существующих систем без применения переходников.
- Компактность и удобство монтажа: Габариты устройства оптимизированы для установки в ограниченном пространстве пневмошкафов и систем управления.
- Широкий диапазон питающих напряжений: Возможность выбора исполнения под постоянный (24, 48, 110 В) или переменный (24, 110, 220 В) ток упрощает адаптацию к конкретной системе электропитания предприятия.
- Стабильность работы: Быстрое время срабатывания и низкий уровень допустимых утечек гарантируют точное и своевременное управление исполнительными органами.
Принцип работы
В исходном состоянии (без подачи напряжения на катушку) золотниковая пара под действием возвратной пружины находится в одном из положений, например, соединяя линию питания (P) с рабочим портом (A), а порт (B) с линией выхлопа (R). При подаче управляющего электрического сигнала соленоид создает магнитное поле, которое перемещает якорь, преодолевая усилие пружины. Это приводит к переключению золотника, изменяя путь движения сжатого воздуха: теперь давление подается на порт (B), а порт (A) соединяется с выхлопом (R). Таким образом, пневмораспределитель 3/2 с электропневматическим упр. 3РК25Э-1 обеспечивает два четко заданных состояния управляемого механизма.
Температурный режим и ресурс
Устройство предназначено для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ, категория размещения 4). Допустимый диапазон температур окружающей среды и рабочей среды составляет, как правило, от -40°С до +80°С. Ресурс работы в значительной степени зависит от качества подаваемого сжатого воздуха. Наличие в системе подготовки воздуха фильтров-влагоотделителей и маслораспылителей является обязательным условием для обеспечения заявленного срока службы. При соблюдении условий эксплуатации, включая своевременное техническое обслуживание и использование чистого осушенного воздуха, средний ресурс до первого капитального ремонта составляет несколько миллионов циклов переключения.
Область применения
Пневмораспределитель 3РК25Э-1 (Ду=25мм, К1") широко применяется в промышленных пневмосистемах различного назначения:
- Станкостроение: Управление зажимными патронами, суппортами, механизмами подачи в металло- и деревообрабатывающих станках.
- Упаковочное оборудование: Управление поршнями и заслонками фасовочно-упаковочных автоматов.
- Прессовое оборудование: Управление цилиндрами в прессах, гильотинных ножницах.
- Роботизированные комплексы: В составе пневматических манипуляторов и роботов.
- Автоматические линии и конвейеры: Для управления сортировочными и перемещающими устройствами.
Ремонтный комплект и типовые изнашиваемые узлы
Для обеспечения длительной работы рекомендуется иметь в наличии стандартный ремкомплект. Чаще всего в процессе эксплуатации требуют замены следующие элементы:
- Герметизирующие уплотнения и манжеты – изнашиваются из-за трения золотника о втулку, особенно при загрязненной рабочей среде.
- Возвратная пружина – может терять упругость при большом количестве циклов.
- Силовой соленоид (катушка) – может выйти из строя из-за бросков напряжения или перегрева при несоблюдении электрических параметров.
Важно использовать только оригинальные запчасти или сертифицированные аналоги для сохранения технических характеристик устройства.
Типичные ошибки при подборе
- Учет только диаметра резьбы: Выбор пневмораспределителя 3РК25Э-1 только по присоединительному размеру K1" без учета требуемой пропускной способности (Kv) и номинального давления может привести к недостаточной скорости срабатывания пневмоцилиндра или перегрузке клапана.
- Игнорирование типа рабочей среды: Использование пневмораспределителя 3/2 для сред, отличных от очищенного сжатого воздуха (например, для масла или агрессивных газов), приведет к быстрому износу уплотнений и поломке.
- Несоответствие напряжения питания: Подключение распределителя на 24 В постоянного тока в сеть 220 В переменного тока мгновенно выведет катушку из строя.
- Пренебрежение к подготовке воздуха: Отсутствие фильтров и осушителей в системе – основная причина преждевременного выхода из строя золотникового узла.
Условное обозначение с расшифровкой
Полное обозначение модели содержит в себе информацию о всех ключевых параметрах. Для пневмораспределителя 3РК25Э-1 расшифровка следующая:
- 3РК – серия трехлинейного распределителя.
- 25 – условный проход (Ду), равный 25 мм.
- Э – вид управления: электропневматическое.
- 1 – способ монтажа: присоединение с конической трубной резьбой.
- Последующие символы в полной маркировке указывают на род тока (Д, А), напряжение питания и климатическое исполнение. Например: 3РК25Э-1Д-110УХЛ4.

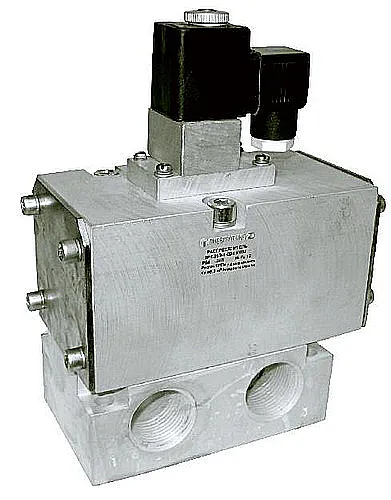

Общий вид пневмораспределителя 3РК25Э-1 с электропневматическим управлением

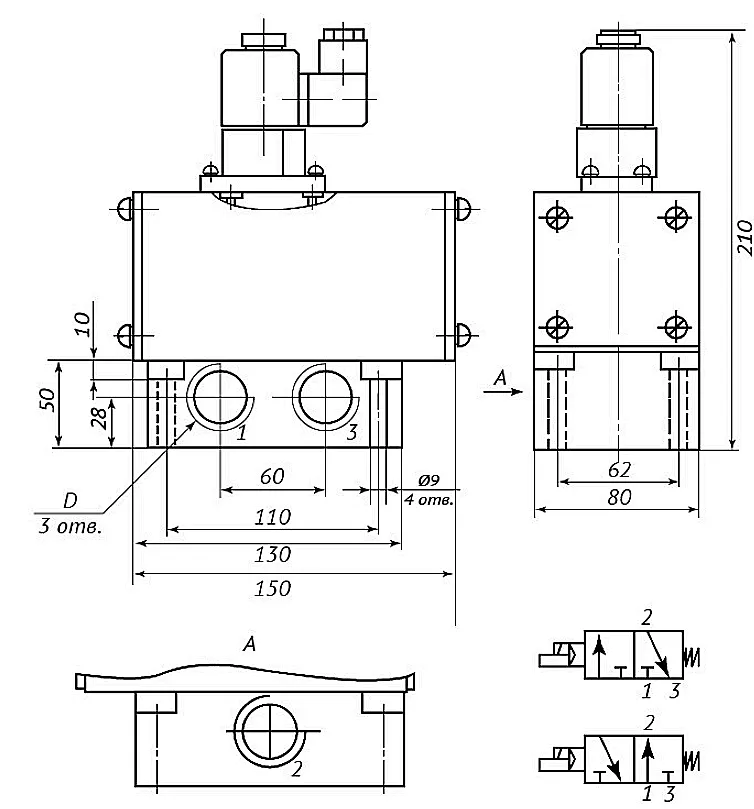

Вид спереди модели 3РК25Э-1 с указанием основных габаритных размеров и расположения портов подключения.
Пневмораспределитель 3РК25Э-1, вид со стороны подключения
Вид сбоку для уточнения расположения присоединительных портов P (питание), A и B (рабочие), R (слив), а также пилотных отверстий для подключения манометров.
Примеры заказа
При оформлении заказа важно указать полную маркировку изделия:
- 3РК25Э-1Д-110УХЛ4 – базовая модель с конической резьбой К1", управлением от постоянного тока 110 В, для умеренного и холодного климата.
- 3РК25Э-2А-220УХЛ4 – модель с трубной цилиндрической резьбой G1-B, управлением от переменного тока 220 В.
- 3РК25Э-3Д-24УХЛ4 – модель стыкового исполнения (без резьбы на основном присоединении), управление от постоянного тока 24 В, предназначена для монтажа через фланцы.
Для пневмораспределителя 3РК25Э-1 надежным прямым аналогом отечественного производства является модель ПР-13Э-25/10.
Часто задаваемые вопросы
Как правильно выбрать модификацию пневмораспределителя 3РК по давлению, расходу и подключению?
Необходимо определить три основных параметра: условный проход (Ду), который влияет на пропускную способность (для Ду 25 мм Kv=6.3 м3/ч), номинальное давление в вашей системе (максимум 1 МПа для 3РК), а также тип присоединения – резьбовое (К1" коническое или G1-B цилиндрическое) или стыковое.
Каковы сроки поставки и доставки по России и СНГ?
Популярные модели серии 3РК, включая пневмораспределитель 3РК25Э-1, часто имеются на складе. Сроки доставки в регионы России (Москва, СПб, Екатеринбург, Новосибирск и др.) составляют от 3 до 10 рабочих дней в зависимости от удаленности. В страны СНГ поставка осуществляется транспортными компаниями, сроки обсуждаются индивидуально.
Какие условия эксплуатации допустимы? Можно ли использовать вне помещений в мороз?
Распределители климатического исполнения УХЛ4 рассчитаны на работу в условиях умеренного и холодного климата при температурах от -40°С до +80°С. Однако для работы вне помещений требуется защита от прямого попадания воды и снега. Качество рабочей среды должно соответствовать требованиям: очищенный, осушенный сжатый воздух без капель масла и абразивных частиц.
Обеспечивается ли совместимость с существующим оборудованием и можно ли подобрать аналог?
Да, данная модель 3РК25Э-1 является функциональным и присоединительным аналогом устаревшего пневмораспределителя ПР-13Э-25/10. Прежде чем осуществить замену, наши инженеры готовы проконсультировать по всем габаритным, присоединительным и электрическим параметрам для гарантии корректной работы в существующей гидро- или пневмосистеме. При необходимости, мы подбираем аналог от других производителей.
