Трехлинейный пневмораспределитель 3РК20П-1 с пневматическим управлением представляет собой направляющий аппарат 3/2, предназначенный для управления потоками сжатого воздуха в контурах автоматики и пневмоприводов промышленного оборудования. Модель обеспечивает коммутацию трех линий: питания (P), рабочего выхода (A) и сброса (R), имея две позиции золотника.
Назначение и область применения
Основная функция пневмораспределителя 3РК20П-1 – переключение направления воздушного потока в системах автоматического управления. Он применяется для приведения в действие пневмоцилиндров, управляющих клапанов, исполнительных механизмов в составе пневмостанций.
Типичные сферы использования включают автоматизированные технологические линии, металлообрабатывающие и деревообрабатывающие станки, прессовое оборудование, упаковочные машины, подъемно-транспортные устройства, а также системы производства и ремонта.
Условное обозначение и код ТН ВЭД
Артикул изделия – 3РК20П-1. Расшифровка обозначения серии 3РК:
| Позиция в коде | Значение | Описание для модели 3РК20П-1 |
|---|
| 3РК | Базовое обозначение | Трехлинейный распределитель кранового типа. |
| 20 | Условный проход | Диаметр прохода 20 мм (Ду20). |
| П | Вид управления | Пневматическое управление (привод). |
| 1 | Способ монтажа | Резьбовое присоединение с конической резьбой (K). |
| Климатическое исполнение и категория размещения для всей серии – УХЛ4. |
Код ТН ВЭД: 8481 20 000 0 – аппаратура распределительная для жидкостей или газов, пневматическая.
Инженер-конструктор спрашивает у стажера: «Ты установил тот пневмораспределитель 3РК20П-1?». «Да, – отвечает тот. – Но он почему-то свистит». «А ты подачу воздуха подключил?» «Конечно!» – «А выход?» – «Выход? А мне сказали, главное – пневмораспределитель 3РК20П-1 должен быть! Он же распределяет… Куда его распределять, не уточнили».
Для обеспечения быстрого монтажа и проверки габаритной совместимости, ниже приведены усредненные размеры для модели с присоединительной резьбой K3/4". Точные размеры уточняйте по чертежам.
Габаритные размеры и масса пневмораспределителя 3РК20П-1
| Параметр | Значение |
|---|
| Присоединительная резьба (основные порты) | K3/4" (коническая) |
| Присоединительная резьба (управление) | G1/4" (цилиндрическая трубная) |
| Примерная длина корпуса (L), мм | 100-110 |
| Примерная ширина корпуса (B), мм | 50-60 |
| Примерная высота с узлом управления (H), мм | 140-160 |
| Масса, кг | 4.2 |
Технические характеристики пневмораспределителя 3РК20П-1
Следующие параметры определяют условия интеграции и эксплуатации устройства в пневмосистеме.
| Характеристика | Значение |
|---|
| Тип распределителя / число позиций | 3/2 (три линии, две позиции) |
| Условный проход, Dy | 20 мм |
| Рабочее давление номинальное, Pном | 1.0 МПа (10 бар) |
| Минимальное рабочее давление | 0.25 МПа |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и масел (по ГОСТ 17433-80) |
| Диапазон температур рабочей среды | От +5°C до +50°C |
| Температура окружающей среды | От +5°C до +40°C |
| Пропускная способность (Kv) | 5.0 м³/ч |
| Максимальный расход воздуха | 5 м³/ч |
| Время срабатывания (включение), не более | 0.1 с |
| Общая утечка из полостей, не более | 150 см³/мин |
| Максимальная частота включений | 3.3 Гц (циклов в секунду) |
| Давление управления (минимальное) | 0.08 + 0.6·Pраб (МПа) |
| Присоединительные размеры (линия P, A, R) | Коническая резьба K3/4" |
Принцип работы в пневмосистеме
Пневмораспределитель 3РК20П-1 функционально построен по схеме 3/2 с нормально закрытым (НЗ) положением. В исходном состоянии, при отсутствии управляющего сигнала, золотник под действием возвратной пружины находится в позиции, при которой линия питания (P) перекрыта, а рабочая линия (A) соединена с линией слива (R) – происходит сброс давления из исполнительного органа.
При подаче управляющего пневмосигнала на пилотный порт Y (обычно через вспомогательный клапан или кнопку) давление в управляющей полости преодолевает усилие пружины. Золотник перемещается, соединяя линию питания (P) с рабочей линией (A). Линия сброса (R) при этом перекрывается. Подача воздуха к исполнительному устройству (цилиндру) начинается. После снятия управляющего сигнала золотник под действием пружины возвращается в исходное положение, вновь осуществляя сброс давления из линии A в R. Такой пневмораспределитель 3РК20П-1 обеспечивает однонаправленное действие привода с автоматическим возвратом.
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 3РК20П-1 для задач управления сжатым воздухом обусловлен рядом технических и эксплуатационных преимуществ.
Повышенная надежность и ресурс. Использование пневматического управления исключает электрические компоненты, что повышает надежность работы во влажных, запыленных средах или зонах с потенциальной взрывоопасностью. Конструкция устойчива к перепадам напряжения.
Совместимость и удобство монтажа. Стандартные присоединительные размеры (коническая резьба K3/4") позволяют легко интегрировать устройство в существующие пневмомагистрали без сложных переходников. Резьбовой монтаж упрощает установку и демонтаж для обслуживания.
Стабильность работы и быстродействие. Малое время срабатывания (0.1 с) обеспечивает высокую скорость отклика системы. Сбалансированная конструкция золотника гарантирует четкое переключение даже при неполном давлении в линии управления, минимизируя ложные срабатывания.
Универсальность применения. Устройство предназначено для работы с очищенным сжатым воздухом, что соответствует требованиям большинства промышленных пневмосистем. Может использоваться как в качестве основного силового распределителя для небольших цилиндров, так и в качестве управляющего (пилотного) клапана в каскадных схемах.
Простота обслуживания. Ремонтопригодная конструкция позволяет производить замену уплотнений и изношенных деталей с использованием стандартных ремкомплектов, сокращая время и стоимость ремонта.
Состав ремкомплекта и ресурсные компоненты
Наибольшему износу в процессе эксплуатации пневмораспределителя 3РК20П-1 подвергаются уплотнительные элементы и возвратная пружина. Состав типового ремкомплекта (РК) включает:
Типовые запасные части для пневмораспределителя серии 3РК
| Наименование детали | Материал (типовой) | Причина возможного износа |
|---|
| Уплотнительные кольца (манжеты) золотника | Морозостойкая резина NBR | Абразивный износ от загрязнений в воздухе, потеря эластичности при длительной эксплуатации или несоблюдении температурного режима. |
| Уплотнительные кольца корпусных соединений и заглушек | Резина NBR | Потеря герметичности статических соединений, механические повреждения при монтаже/демонтаже. |
| Уплотнительное кольцо поршня управления | Резина NBR | Постоянное циклическое перемещение под давлением, ведущее к усталости материала. |
| Возвратная пружина | Пружинная сталь | Усталость металла, приводящая к снижению усилия возврата и увеличению времени срабатывания. |
| Золотник (плунжер) | Латунь или нержавеющая сталь | Механический износ/задиры при работе с неочищенным воздухом, коррозия. |
Ресурс работы пневмораспределителя 3РК20П-1 напрямую зависит от качества подготовленного воздуха (степени фильтрации и осушения), соблюдения диапазона рабочих давлений и температур, а также частоты циклов включения. При обеспечении чистоты рабочей среды по классу не ниже 7.4.4 по ISO 8573-1 и регулярном техническом обслуживании средний ресурс до капитального ремонта может превышать 1 млн. циклов.
Температурный режим работы и срок службы
Пневмораспределитель 3РК20П-1 рассчитан на эксплуатацию в отапливаемых производственных помещениях с температурой окружающего воздуха от +5°C до +40°C. Температура подаваемого сжатого воздуха должна находиться в диапазоне от +5°C до +50°C. Эксплуатация при отрицательных температурах требует специального исполнения с морозостойкими уплотнениями и осушения воздуха до точки росы, соответствующей минимальной температуре.
Изделие допускает работу в режимах непрерывной нагрузки при условии, что давление и температура не выходят за номинальные пределы. Частые пуски и остановы (циклическая нагрузка) ограничиваются параметром максимальной частоты включений – 3.3 Гц. Превышение этого значения ведет к перегреву и ускоренному износу трущихся пар. Основными факторами, сокращающими срок службы, являются: наличие конденсата и твердых частиц в воздухе, работа на границе или выше максимально допустимого давления, постоянная вибрация на посадочном месте.
Габаритные и присоединительные размеры
Визуальное представление корпуса и портов подключения позволяет спланировать компоновку оборудования.

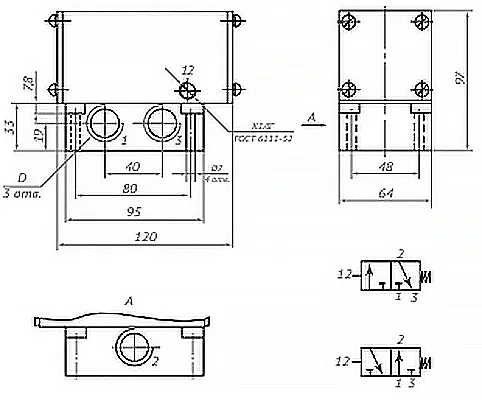

Чертеж общего вида пневмораспределителя 3РК20П-1 с указанием габаритных размеров L, B, H и межосевых расстояний.

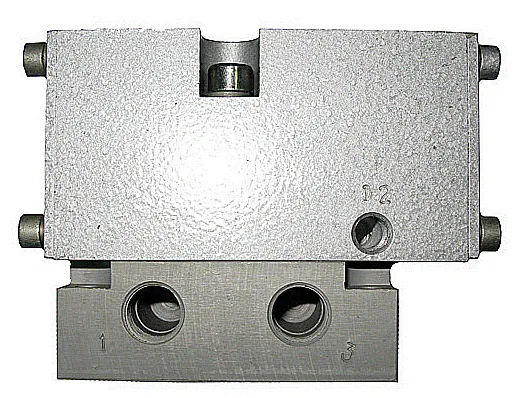

Фронтальный вид пневмораспределителя 3РК20П-1. Хорошо видны основные порты (P, A, R) с конической резьбой и пилотный порт управления (Y) с цилиндрической резьбой.
Для проверки совместимости с вашим оборудованием необходимо сравнить межцентровые расстояния между резьбовыми отверстиями на вашей пневмоплите или в коллекторе с размерами, указанными на чертеже. Также критически важным является соответствие типа и шага резьбы (K3/4" – коническая метрическая резьба 1:16).
Типичные ошибки при подборе
Во избежание проблем с интеграцией и эксплуатацией рекомендуется учитывать следующие моменты при выборе аналога или замене распределителя.
1. Подбор только по резьбе. Выбор устройства исключительно по присоединительному размеру (K3/4") без учета требуемой пропускной способности (5 м³/ч для 3РК20П-1) и номинального давления (1 МПа) может привести к недостаточной производительности системы или выходу клапана из строя.
2. Игнорирование типа управления. Пневмораспределитель 3РК20П-1 требует для переключения подачи сжатого воздуха на управляющий порт. Ошибкой является попытка заменить им электромагнитный клапан без доработки схемы управления (добавления пилотного клапана).
3. Несоответствие типа рабочей среды. Использование клапана для работы с неочищенным, масляным или агрессивным воздухом, а также другими газами без подтверждения совместимости материалов уплотнений приведет к их быстрому разрушению и утечкам.
4. Пренебрежение температурным диапазоном. Установка клапана в неотапливаемом помещении или на линии сжатого воздуха, выходящего из компрессора без охладителя, где температура может превышать +50°C, резко сокращает ресурс уплотнителей.
5. Невнимание к схеме 3/2. Данный пневмораспределитель 3РК20П-1 имеет нормально закрытую схему с одним выходом. Попытка использовать его для управления двусторонним цилиндром без дополнительных элементов (например, в tandem-схеме) является ошибкой. Для таких задач нужны распределители 5/2 или 5/3.
Примеры заказа и модификации
В рамках серии 3РК доступны различные модификации. Для корректного оформления заказа укажите полное условное обозначение.
Пример 1: Базовая модель. Заказывается пневмораспределитель 3РК20П-1 с пневматическим управлением, Ду20, коническая резьба K3/4". Это устройство, описанное на данной странице.
Пример 2: Модель с другим типом питания. Для систем, где предпочтительно электрическое управление, подойдет модель серии 3РК20Э-1 (электропневматическое управление) с указанием требуемого напряжения (например, 24В DC или 220В AC).
Пример 3: Модель с другим условным проходом. При необходимости другого расхода можно выбрать модели 3РК16П-1 (Ду16, K1/2") с пропускной способностью 3.0 м³/ч или 3РК25П-1 (Ду25) с K1" и пропускной способностью 6.3 м³/ч.
Наши специалисты помогут подобрать полный аналог для вашего существующего оборудования или оптимальную модель для нового проекта, учитывая все параметры системы: давление, расход, тип среды и условия эксплуатации.
