Пневмораспределитель 3РК10Э-1 является трехлинейным устройством с электропневматическим управлением, предназначенным для коммутации потоков сжатого воздуха в промышленных системах автоматики и управления. Основная функция данной модели заключается в переключении направления потока рабочей среды между тремя линиями (вход, выход, сброс) в двух положениях золотника. Данный пневмораспределитель применяется в составе станочного, прессового и сборочного оборудования.
Описание и назначение пневмораспределителя 3РК10Э-1
Пневмораспределитель 3/2 с электропневматическим управлением 3РК10Э-1 служит для точного и быстрого изменения направления потока сжатого воздуха в контурах управления технологическим оборудованием. Устройство относится к серии 3РК и отличается высокой надежностью и стабильностью параметров. Номинальный условный проход составляет 10 мм, что обеспечивает достаточную производительность для большинства типовых пневмоприводов. Пневмораспределитель 3РК10Э-1 является прямым аналогом ранее широко применявшейся модели ПР-13Э-12/10.
Инженер спрашивает у технолога: «Почему пневмораспределитель 3РК10Э-1 такой популярный?» Тот отвечает: «Потому что он работает без напряжения, даже когда напряжение есть». Вопрос о надежности электропневматического управления всегда актуален.
Основные габариты, вес и код ТН ВЭД
Пневмораспределитель 3РК10Э-1 имеет компактные размеры, облегчающие его монтаж в ограниченном пространстве. Масса устройства в сборе составляет 2,3 кг. Габаритные размеры варьируются в зависимости от конкретного исполнения по способу монтажа. Код ТН ВЭД для данного класса изделий, как правило, 8481 80 100 0 – клапаны для пневматических систем.
| Наименование параметра | Значение для 3РК10Э |
|---|
| Длина (L), мм | 120 |
| Ширина (B), мм | 64 |
| Высота (H), мм | 180 |
| Масса, кг | 2.3 |
| Код ТН ВЭД | 8481 80 100 0 |
Технические характеристики пневмораспределителя серии 3РК с электропневматическим управлением
Для корректного подбора пневмораспределителя 3РК10Э-1 под конкретную систему необходимо учитывать его основные эксплуатационные параметры. Ключевым фактором является рабочее давление в системе, которое не должно превышать номинального значения.
| Характеристика |
3РК10Э |
3РК16Э |
3РК20Э |
3РК25Э |
3РК32Э |
3РК40Э |
| Условный проход, мм |
10 |
16 |
20 |
25 |
32 |
40 |
| Номинальное давление, МПа |
1.0 |
| Минимальное давление, МПа |
0.25 |
| Пропускная способность Кv, м³/ч |
1.6 |
3.0 |
5.0 |
6.3 |
10.0 |
10.0 |
Напряжение питания
— постоянный ток, В
— переменный ток 50 Гц, В |
24, 48, 110
24, 110, 220 |
Время срабатывания, с, не более
— включение
— выключение |
0.08
0.08 |
0.1
0.125 |
| Утечка воздуха, см³/мин., не более |
100 |
150 |
| Максимальная частота включений, Гц |
5.8 |
2.5 |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3РК10Э-1 в промышленных системах предоставляет ряд значимых выгод для технических специалистов и эксплуатационных служб.
Снижение простоев оборудования. Высокая надежность конструкции и качественные материалы обеспечивают длительный ресурс работы без отказов, что минимизирует незапланированные остановки производственных линий.
Увеличение ресурса сопряженных узлов. Точное и быстрое переключение потоков снижает ударные нагрузки на пневмоцилиндры и другие исполнительные механизмы, продлевая их срок службы.
Универсальность и удобство монтажа. Наличие нескольких вариантов подключения (коническая или цилиндрическая резьба) позволяет интегрировать пневмораспределитель 3РК10Э-1 в существующие системы без необходимости переделки трубопроводной обвязки.
Стабильность работы в широком диапазоне давлений. Устройство сохраняет работоспособность при снижении давления в магистрали до 0.25 МПа, что критически важно для систем с переменной нагрузкой.
Совместимость с типовыми системами управления. Стандартные напряжения питания катушек позволяют подключать распределитель к распространенным промышленным контроллерам и релейным схемам.
Принцип работы в составе пневмосистемы
Пневмораспределитель 3РК10Э-1 функционирует по принципу золотникового переключения. В исходном (нормальном) положении под действием возвратной пружины золотник перекрывает магистральный вход Р и соединяет рабочий канал А с каналом выхлопа R. При подаче управляющего электрического сигнала на катушку электромагнита создается магнитное поле, которое воздействует на сердечник. Сердечник преодолевает усилие пружины и перемещает золотник, переключая устройство. В рабочем положении золотник соединяет магистральный вход Р с рабочим выходом А, при этом канал R закрывается. Таким образом, осуществляется управление подачей сжатого воздуха к исполнительному механизму (пневмоцилиндру, пневмомотору). Снятие управляющего сигнала приводит к возврату золотника в исходное положение под действием пружины. Вся конструкция рассчитана на работу со сжатым воздухом в качестве типа рабочей среды.
Температурный режим, ресурс и сервисное обслуживание
Пневмораспределители серии 3РК, включая модель 3РК10Э-1, предназначены для эксплуатации в умеренном и холодном климате (исполнение УХЛ). Допустимый диапазон температур окружающей среды и рабочей среды составляет от +5°С до +50°С. Для устойчивой работы при отрицательных температурах требуется применение специальных морозостойких исполнений или дополнительные меры, такие как подогрев или осушение воздуха. Устройство рассчитано на длительную непрерывную работу в циклических режимах с высокой частотой переключений. Основными факторами, влияющими на ресурс работы, являются качество подаваемого сжатого воздуха (отсутствие влаги и абразивных частиц), соблюдение номинального диапазона давлений и своевременное сервисное обслуживание. Рекомендуется установка фильтров-влагоотделителей на входе в распределитель. Наиболее подвержены износу уплотнительные манжеты и кольца золотника, а также подвижные части электромагнитного привода.
Область применения и типы оборудования
Пневмораспределитель с электропневматическим управлением 3РК10Э-1 находит широкое применение в различных отраслях промышленности, где используются системы пневмоавтоматики.
Металлообработка и станкостроение: Управление зажимными патронами, подвижными столами, механизмами подачи и удаления стружки на токарных, фрезерных, сверлильных станках.
Прессовое оборудование: Контроль работы заслонок, фиксаторов, толкателей в гидравлических и механических прессах.
Сборочные и упаковочные линии: Управление пневмоманипуляторами, толкателями, маркировочными устройствами.
Строительная и дорожная техника: В составе систем управления тормозами, блокировками дифференциалов, а также в пневмоподвесках.
Промышленные роботы: Коммутация воздушных потоков в захватах и поворотных механизмах.
Автоматизированные технологические комплексы (АТК): Управление задвижками, клапанами и другими исполнительными устройствами в линиях транспортировки сыпучих материалов.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя 3РК10Э-1 рекомендуется иметь типовой ремкомплект. Чаще всего изнашиваются следующие элементы:
| Наименование детали | Материал | Причина износа |
|---|
| Уплотнительные кольца золотника | НИТРИЛ, полиуретан | Постоянное трение, абразивный износ от загрязненного воздуха |
| Манжеты электромагнитной катушки | Резина | Термические и механические нагрузки, старение |
| Возвратная пружина | Пружинная сталь | Усталость металла при циклической нагрузке |
| Сердечник электромагнита | Магнитный материал | Механический износ в направляющих |
| Прокладки корпусные | Паронит, резина | Потеря эластичности, сдавливание |
Износ происходит в основном из-за наличия в воздушной магистрали влаги, частиц пыли, масляного тумана или при работе на предельных частотах переключения.
Типичные ошибки при подборе пневмораспределителя 3РК10Э-1
Некорректный выбор устройства приводит к его преждевременному выходу из строя или некорректной работе всей пневмосистемы.
Игнорирование параметра расхода. Подбор устройства исключительно по диаметру присоединения без учета требуемой пропускной способности (Кv) приводит к недостаточной скорости срабатывания пневмоцилиндров.
Несоответствие типа рабочей среды. Попытка использовать распределитель, предназначенный для воздуха, с другими газами или в гидравлическом контуре.
Превышение допустимого давления. Установка устройства с номинальным давлением 1 МПа в систему, где рабочее давление регулярно превышает этот показатель.
Неверный выбор напряжения и рода тока катушки. Подключение катушки на 24 В постоянного тока к сети 220 В переменного тока или наоборот.
Пренебрежение условиями эксплуатации. Монтаж распределителя общего исполнения в зону с высокой температурой, агрессивной средой или постоянной вибрацией.
Условное обозначение (шифр) модели
Полное обозначение модели пневмораспределителя 3РК10Э-1 содержит информацию о всех ключевых параметрах. Расшифровка индекса построена по следующему принципу, на примере 3РК 10 Э 1 Д 24 УХЛ4:
«3РК» – серия трехлинейных распределителей.
«10» – условный проход (Dу), мм.
«Э» – вид управления (Э – электропневматическое).
«1» – способ монтажа (1 – с конической трубной резьбой К).
«Д» – род тока управления (Д – постоянный).
«24» – номинальное напряжение питания, В.
«УХЛ4» – климатическое исполнение и категория размещения.
Таким образом, понимание шифра позволяет техническому специалисту однозначно определить все основные характеристики устройства.

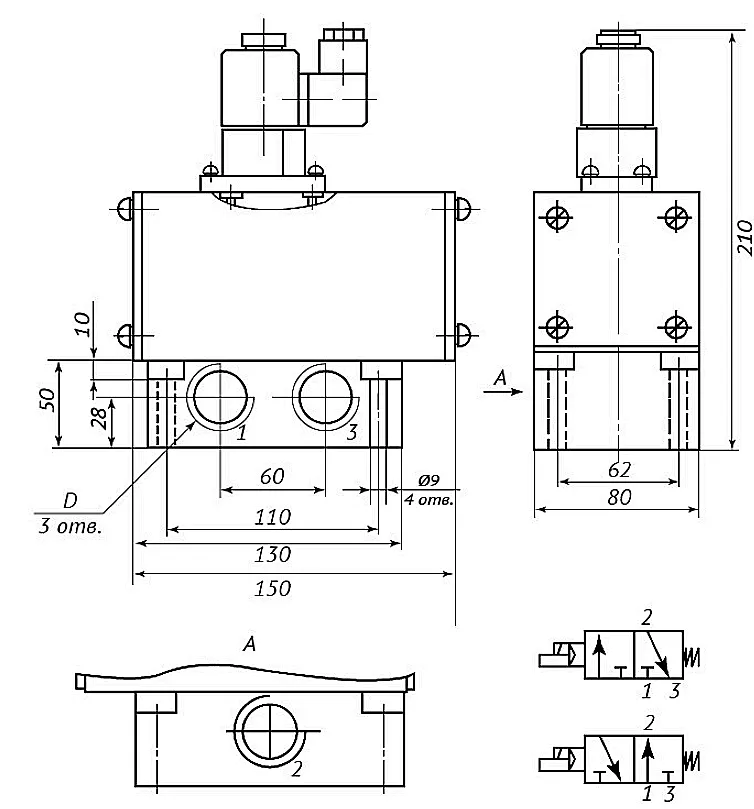

Габаритные и присоединительные размеры
Для проверки возможности установки пневмораспределителя 3РК10Э-1 на существующее оборудование необходимо свериться с его габаритными и присоединительными размерами. Ниже приведены основные размеры для исполнения с конической резьбой (исполнение 1).
| Обозначение |
L |
B |
H |
A |
C |
E |
F |
G |
Присоединение (D) |
Масса, кг |
| 3РК10Э-1 |
120 |
64 |
180 |
40 |
80 |
95 |
19 |
33 |
K3/8" |
2.3 |

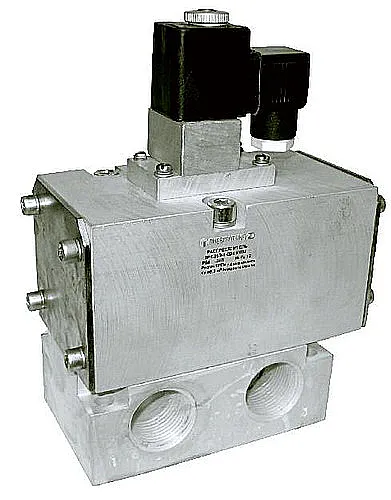

Изображение пневмораспределителя 3РК10Э-1 в сборе, вид спереди с обозначением основных габаритов.
Изображение пневмораспределителя 3/2 с электропневматическим управлением, вид сбоку для оценки посадочных размеров.
Примеры оформления заказа
При заказе пневмораспределителя 3РК10Э-1 необходимо точно указать полный шифр изделия, который определяет его характеристики.
Пример 1 (базовая модель): 3РК-10-Э-1-Д-24-УХЛ4 – пневмораспределитель с проходом 10 мм, электропневматическим управлением, конической резьбой K3/8", катушка на 24 В постоянного тока, климатическое исполнение УХЛ4.
Пример 2 (альтернативное подключение): 3РК-10-Э-2-А-220-УХЛ4 – отличается способом монтажа (2 – цилиндрическая резьба G3/8-B) и параметрами катушки (А – переменный ток, 220 В).
Пример 3 (другой диапазон давления): В рамках серии 3РК предлагаются модели с другими условными проходами, например, 3РК-16-Э-1-Д-24-УХЛ4 для больших расходов воздуха.
На все модели возможна поставка и консультация по подбору аналога на сайте https://777-gidra.ru.
