Назначение и краткое описание
Гидрораспределитель Р 80-3/2-222 представляет собой клапанно-золотниковый аппарат моноблочной конструкции, предназначенный для дистанционного управления потоком рабочей жидкости в гидросистемах мобильной и промышленной техники. Его основная функция – изменение направления и распределение потока гидравлического масла между исполнительными механизмами (гидроцилиндрами, гидромоторами) в различных режимах работы.
Вес, габаритные размеры и код ТН ВЭД
Устройство характеризуется компактными размерами, облегчающими монтаж в условиях ограниченного пространства. Масса изделия составляет 4,7 кг. Код ТН ВЭД, применяемый для таможенного декларирования данной позиции, – 8481 20 100 0 (гидравлические распределители).
| Параметр | Значение |
|---|
| Длина, мм | 212 |
| Ширина, мм | 110 |
| Высота, мм | 145 |
| Масса, кг | 4.7 |
| Код ТН ВЭД | 8481 20 100 0 |
Почему гидрораспределитель золотникового типа? Потому что он знает все ходы! А модель P 80-3/2-222 их знает в трех позициях и на двух секциях одновременно.
Технические характеристики гидрораспределителя Р 80-3/2-222
| Параметр | Характеристика |
|---|
| Тип конструкции | Клапанно-золотниковый, моноблочный |
| Количество секций | 2 |
| Число золотников | 3 |
| Диаметр золотника, мм | 25 |
| Номинальный расход, л/мин | 80 |
| Номинальное давление, МПа | 20 |
| Максимальное давление, МПа | 25 |
| Возврат золотника | Автоматический (по давлению) / Ручной |
| Тип рабочей среды | Минеральные гидравлические масла по ГОСТ 17479.2-85 |
| Вязкость рабочей жидкости, сСт | 15–100 |
| Диапазон рабочих температур, °C | -40 … +80 |
| Тип присоединения | Резьбовое, подводы M18x1.5 |
| Степень фильтрации, мкм | 25 |
Преимущества и особенности эксплуатации
- Минимизация простоев: Автоматический возврат золотника в нейтраль при достижении заданного давления сокращает время операций и снижает износ системы.
- Увеличенный ресурс: Корпус из высокопрочного чугуна и полированные рабочие поверхности обеспечивают длительную эксплуатацию даже при циклических нагрузках.
- Широкие возможности монтажа: Компактные габариты и унифицированное присоединение M18x1.5 позволяют легко интегрировать распределитель в новую или существующую гидросистему.
- Стабильность гидравлических параметров: Дифференциальный предохранительный клапан эффективно гасит гидроудары, поддерживая стабильное давление в напорной магистрали.
- Совместимость: Конструктивные и присоединительные размеры соответствуют типовым гидрораспределителям, что упрощает поиск аналога и замену.
Принцип работы
Гидрораспределитель P 80-3/2-222 функционирует как направляющий клапан. Рукоятка управления через механическую связь воздействует на золотник, который перемещается внутри расточки корпуса, открывая или перекрывая каналы для потока рабочей жидкости от насоса (P) к гидроцилиндру (A, B) и на слив (T). При активации позиций «Подъём» или «Опускание» золотник фиксируется шариковым механизмом. После преодоления нагрузки (или по команде) давление в системе достигает величины срабатывания дифференциального клапана, который, воздействуя на торец золотника, вызывает его автоматический возврат в нейтральное положение, разгружая насос.
Температурный режим и срок службы
Работа устройства допустима в интервале температур от -40°C до +80°C, что покрывает большинство климатических зон РФ. Срок службы составляет не менее 10 000 полных циклов переключения при соблюдении условий эксплуатации. На ресурс напрямую влияют качество и чистота гидравлического масла, соблюдение номинального давления, регулярность технического обслуживания (замена уплотнений, промывка) и применение рекомендованных фильтров тонкой очистки (не грубее 25 мкм).
Области применения и типовое оборудование
Гидрораспределитель P 80-3/2-222 применяется в гидравлических системах широкого спектра оборудования: от мобильной строительно-дорожной техники (экскаваторы-погрузчики, автокраны, грейдеры) до промышленных станков (прессы, гибочные машины, литейное оборудование). Он востребован в составе гидростанций для управления подъемными платформами, откидными бортами, стрелами манипуляторов.
Состав ремкомплекта и часто заменяемые детали
| Позиция | Наименование детали | Причина износа |
|---|
| 1 | Комплект уплотнений золотника (манжеты, кольца) | Абразивный износ от загрязнений в масле, старение резины |
| 2 | Шарики фиксатора | Усталость металла при многократных циклах |
| 3 | Пружина дифференциального клапана | Потеря жесткости при длительной эксплуатации под нагрузкой |
| 4 | Уплотнительные прокладки между секциями | «Проседание» материала, перепады температур |
Типичные ошибки при подборе
- Выбор только по типу резьбы (M18x1.5) без учета требуемого расхода (80 л/мин) и номинального давления (20 МПа).
- Игнорирование диапазона рабочих температур, что приводит к заклиниванию золотника зимой или повышенным утечкам летом.
- Использование с рабочей средой, не соответствующей спецификации (например, жидкости на водной основе или с высокой агрессивностью).
- Неправильное подключение каналов (P, T, A, B), ведущее к некорректной работе системы и поломкам.
Условное обозначение и расшифровка индекса
Обозначение P 80-3/2-222 структурировано следующим образом:
P – серия гидрораспределителей.
80 – номинальная пропускная способность, л/мин.
3/2 – тип: трехпозиционный, двухсекционный.
222 – код модификации, указывающий на наличие дифференциального предохранительного клапана с серводействием и конкретную схему управления золотниками.
Габаритные и присоединительные размеры
Для проверки совместимости с вашим оборудованием используйте чертежи с точными размерами.

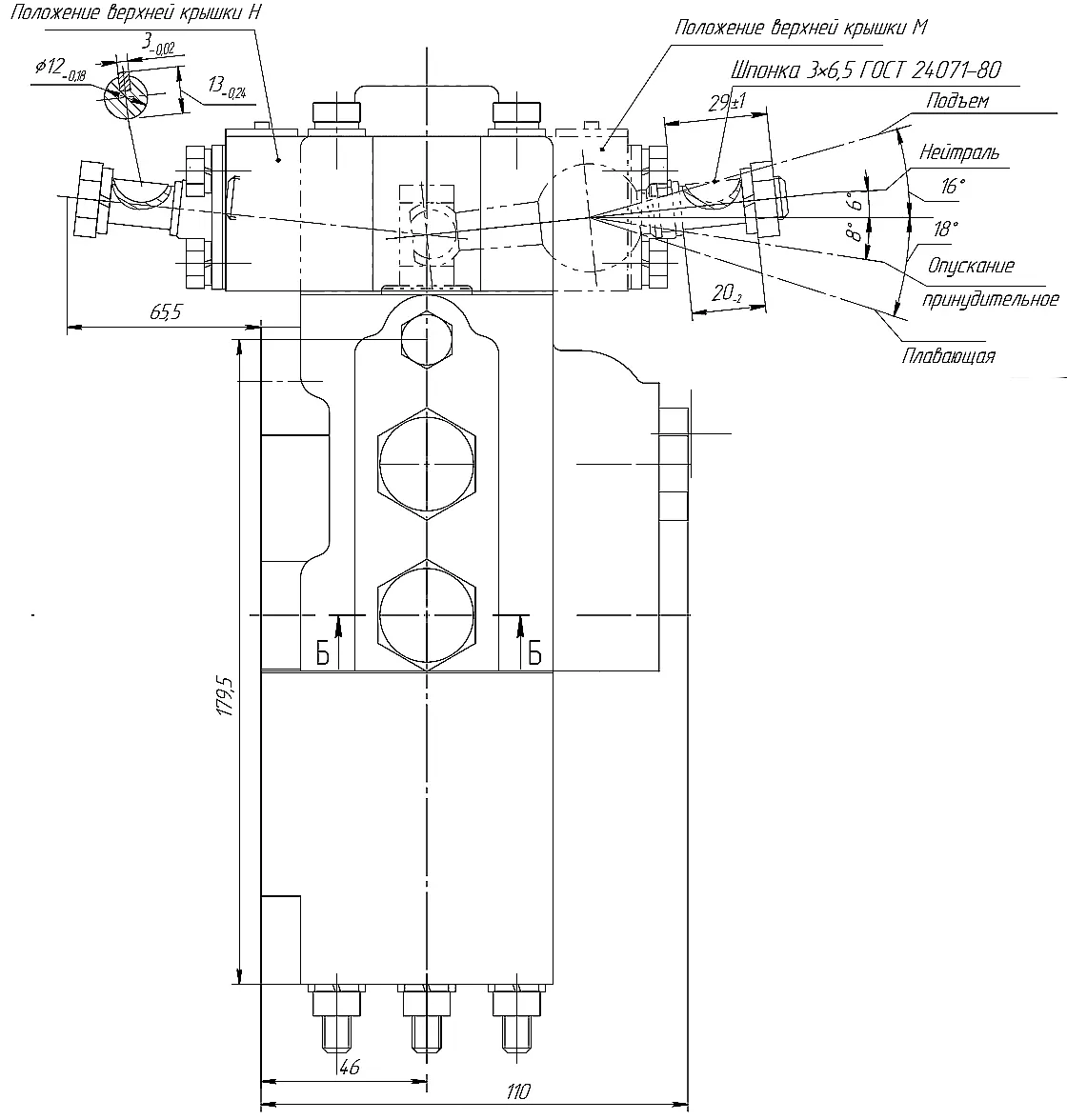

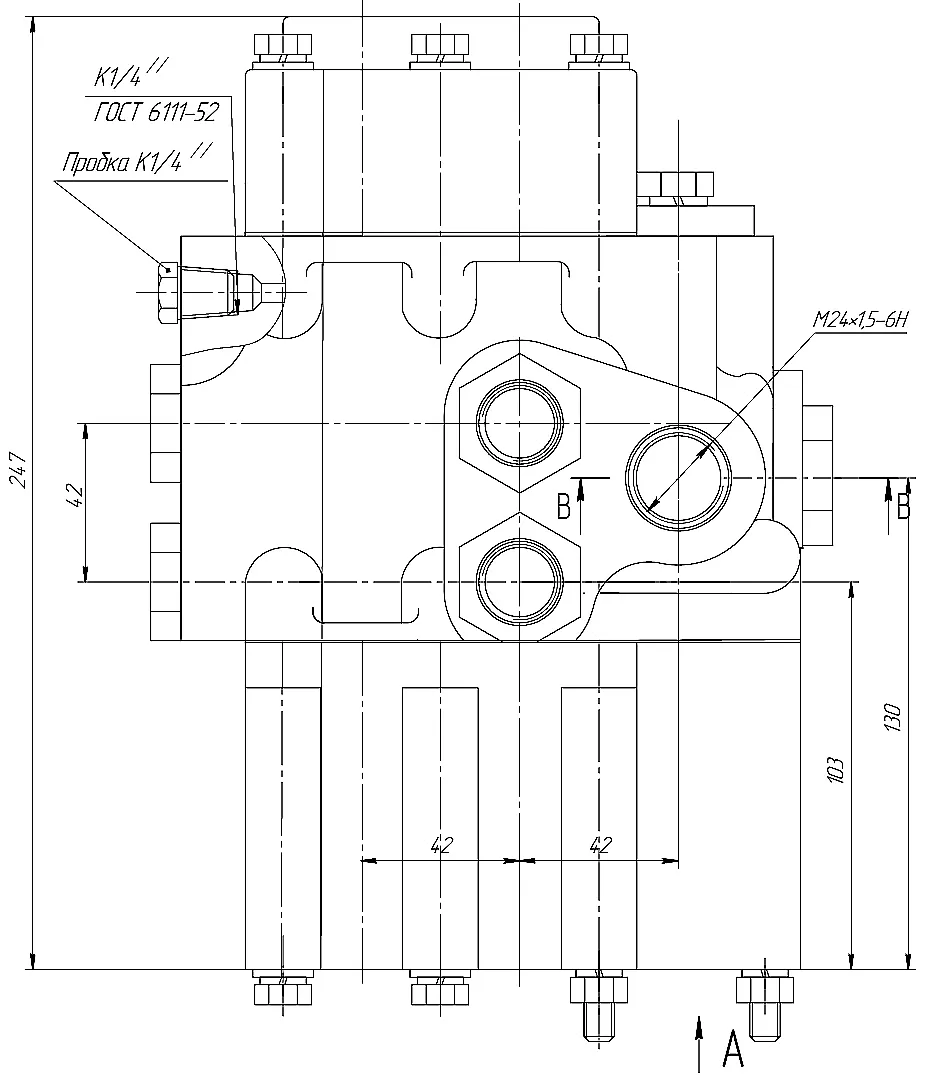

Рис. 1: Общий вид и основные габаритные размеры гидрораспределителя.

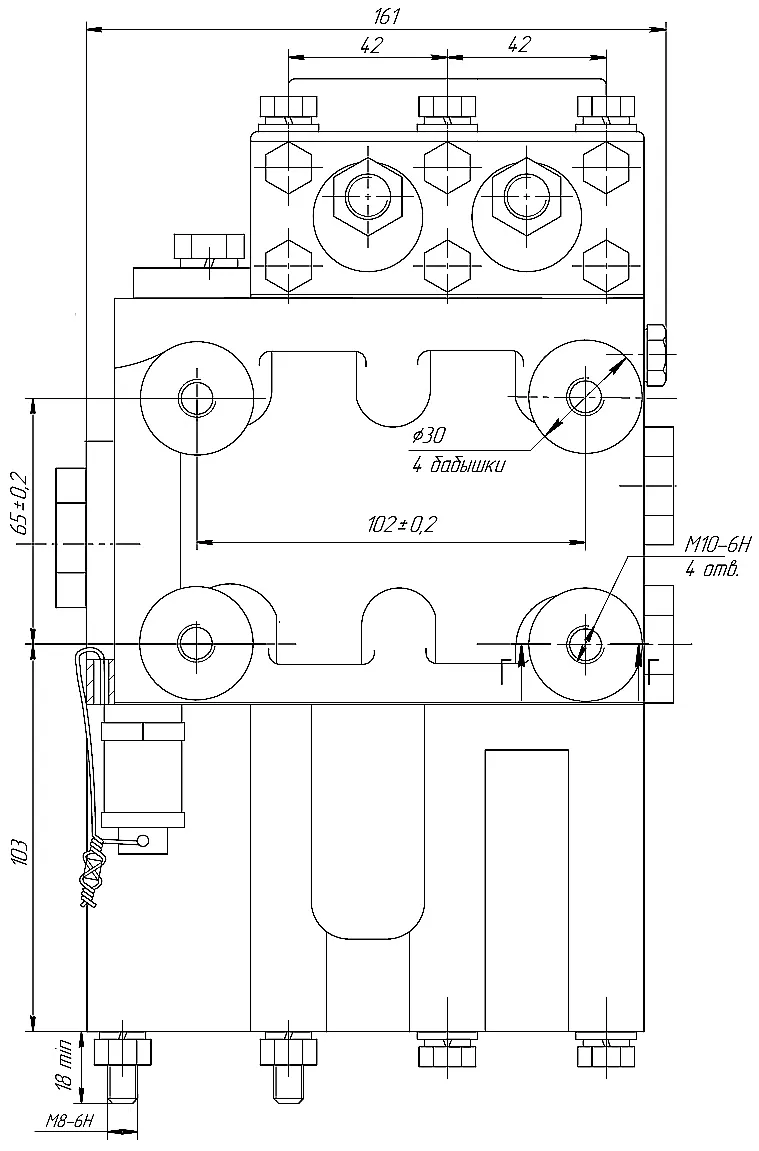

Рис. 2: Схема монтажа с указанием присоединительных отверстий и межосевых расстояний.

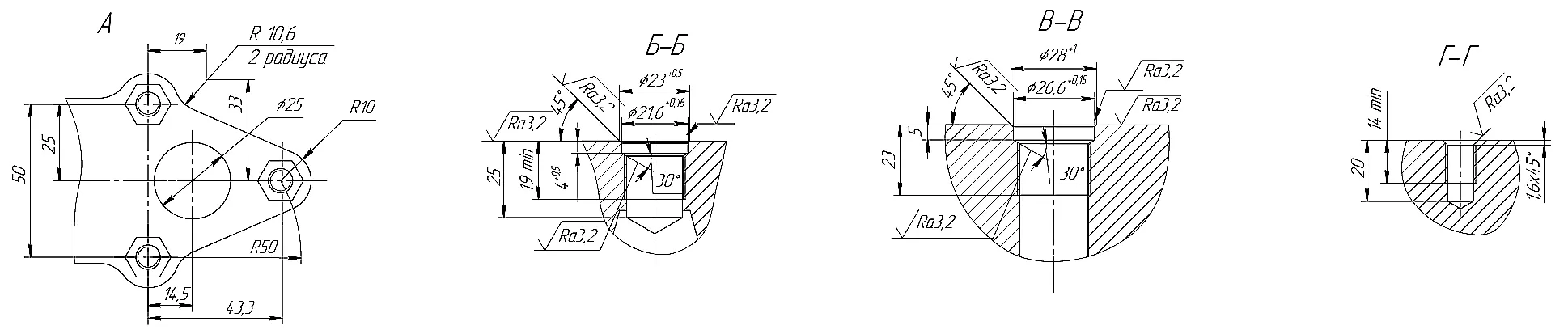

Рис. 3: Конструктивный разрез, демонстрирующий расположение золотника и внутренних гидравлических каналов.
Рис. 4: Пример монтажа распределителя в составе насосной станции.
Примеры заказа
Пример 1: Базовая поставка.
Заказ №45871: Гидрораспределитель P 80-3/2-222 – 3 шт. Стандартное исполнение. Доставка в Екатеринбург.
Пример 2: Поставка с адаптацией.
Заказ №45902: Гидрораспределитель P 80-3/2-222 – 8 шт. Комплектация дополнительными крепежными пластинами для монтажа на раму. Доставка в Новосибирск.
Пример 3: Поставка с консультацией.
Заказ №45915: Гидрораспределитель P 80-3/2-222 – 1 шт. Консультация по замене вышедшего из строя аналога в гидросистеме пресса. Доставка в Ростов-на-Дону.
