Гидрораспределитель МР 80-3/1-222 представляет собой ключевой элемент управления в гидравлических системах, предназначенный для точного направления и регулирования потока рабочей жидкости. Данная модель разработана как современная замена устаревших распределителей типа Р80 и характеризуется повышенным на 50% ресурсом работы — до 375 000 циклов. Устройство оптимально для интеграции в гидроконтуры с производительностью насосов от 20 до 120 л/мин, обеспечивая надёжную работу под высокими нагрузками.
Основное назначение гидрораспределителя МР 80-3/1-222 — управление гидроцилиндрами и гидромоторами в сложных промышленных и мобильных установках. Благодаря уравновешенной конструкции золотника с закрытым центром, модель минимизирует вибрации и повышает общую стабильность гидросистемы.
Вес, габаритные размеры и код ТН ВЭД
Ниже приведены основные физические параметры изделия, необходимые для оценки монтажных возможностей и таможенного оформления.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Габаритные размеры (Ш×В×Г), мм | 285 × 195 × 240 |
| Присоединительный размер (условный проход), мм | 16 |
| Код ТН ВЭД | 8481.20.000 |
Почему гидрораспределитель МР 80-3/1-222 всегда находит общий язык с системой? Потому что у него золотник всегда в балансе!
Технические характеристики гидрораспределителя
| Характеристика | Значение для модели МР 80-3/1-222 |
|---|
| Тип конструкции распределителя | Моноблочный, клапанно-золотниковый |
| Номинальный расход, л/мин | 80 |
| Максимально допустимый расход, л/мин | 120 |
| Рабочее давление, номинальное / максимальное, МПа | 20 / 25 |
| Количество управляющих золотников | 3 |
| Конструкция золотника | Закрытый центр, уравновешенный с торцов |
| Позиции переключения золотника | Подъём с фиксацией, нейтраль, опускание с принудительной фиксацией |
| Тип предохранительного клапана | Дифференциальный с сервоуправлением |
| Диапазон температур рабочей среды, °C | от -25 до +70 |
Преимущества и особенности эксплуатации
Использование гидрораспределителя МР 80-3/1-222 в вашей гидросистеме обеспечивает ряд существенных выгод:
- Увеличенный ресурс работы — конструктивные улучшения позволили поднять число гарантированных циклов до 375 000, что на 50% больше, чем у базового аналога Р80. Это напрямую снижает затраты на частую замену и простои оборудования.
- Стабильность давления и расхода — уравновешенный золотник и дифференциальный клапан минимизируют колебания давления в системе, предотвращая гидроудары и обеспечивая плавность хода исполнительных механизмов.
- Удобство монтажа и замены — присоединительные размеры соответствуют стандарту ГОСТ 8754-87, что позволяет легко интегрировать распределитель в существующие гидравлические линии без доработок.
- Широкая совместимость — устройство рассчитано на работу с минеральными маслами и совместимыми жидкостями, применяемыми в типовых гидросистемах строительной, сельскохозяйственной и промышленной техники.
- Снижение эксплуатационных расходов — высокая надёжность и долговечность сокращают частоту сервисного обслуживания и затраты на запчасти.
Принцип работы в гидравлической системе
Гидрораспределитель МР 80-3/1-222 функционирует по принципу золотникового перераспределения потоков. При воздействии на орган управления (рукоятку, соленоид) золотник смещается из нейтрального положения, открывая каналы для подачи рабочей жидкости под давлением к поршневым полостям гидроцилиндров или гидромоторам. После выполнения требуемого перемещения или достижения заданного давления, золотник под действием пружины или управляющего сигнала возвращается в исходное состояние. Встроенный дифференциальный предохранительный клапан постоянно контролирует давление в системе и при превышении установленного значения сбрасывает излишки в сливную магистраль, защищая контур от перегрузок.
Такая схема обеспечивает точное и надёжное управление гидравлическими исполнительными устройствами, что особенно важно в условиях динамично меняющихся нагрузок, например, в рабочих органах экскаватора или пресса.
Температурный режим работы и срок службы
Гидрораспределитель МР 80-3/1-222 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды и рабочей жидкости: от -25°C до +70°C. Для обеспечения герметичности в экстремальных условиях используются уплотнения из термостойкого фторкаучука (FPM).
Срок службы устройства при соблюдении рекомендаций производителя достигает 10 лет. На ресурс работы напрямую влияют:
- Качество и чистота рабочей жидкости — обязательна установка фильтров тонкой очистки с рекомендуемой тонкостью фильтрации не грубее 10 мкм.
- Соблюдение допустимых значений давления и расхода — недопустима длительная работа на максимальном давлении 25 МПа.
- Регулярность технического обслуживания — визуальный контроль герметичности, проверка момента срабатывания клапанов, замена уплотнений по регламенту.
Ресурс в 375 000 циклов подтверждён стендовыми испытаниями производителя.
Область применения и типовое оборудование
Гидрораспределитель МР 80-3/1-222 находит применение в гидравлических системах разнообразной мобильной и стационарной техники:
- Строительная и дорожная техника: экскаваторы-погрузчики (JCB, Volvo, CAT), бульдозеры, автогрейдеры, асфальтоукладчики.
- Промышленное оборудование: гидравлические прессы, гибочные станки, металлообрабатывающие центры, пресс-формы.
- Сельскохозяйственная техника: комбайны, тракторы, сеялки, косилки, жатки.
- Лесозаготовительные машины: харвестеры, форвардеры, лесопогрузчики.
- Грузоподъёмное оборудование: краны манипуляторы, подъёмники, гидравлические домкраты.
Универсальность и надёжность делают этот распределитель востребованным как при производстве новой техники, так и при ремонте или модернизации существующих гидросистем.
Типичные ошибки при подборе гидрораспределителя
Чтобы избежать неправильной работы системы и преждевременного выхода из строя, при выборе гидрораспределителя МР 80-3/1-222 или его аналогов обратите внимание на следующие моменты:
- Выбор только по присоединительным размерам — резьба или фланец должны соответствовать, но критично также проверить соответствие номинального расхода (80 л/мин) и давления (20 МПа) параметрам вашей системы.
- Игнорирование температурного диапазона — если оборудование работает в условиях Крайнего Севера или, наоборот, в жарком климате, необходимо убедиться, что выбранная модель рассчитана на такие температуры (от -25°C до +70°C).
- Несоответствие типа рабочей среды — распределитель предназначен для минеральных масел с вязкостью по ISO VG 32-68. Использование других жидкостей (например, на водной основе) может привести к повреждению уплотнений.
- Пренебрежение необходимостью фильтрации — установка без фильтра тонкой очистки резко сокращает ресурс золотниковой пары и клапанов из-за абразивного износа.
Расшифровка условного обозначения МР 80-3/1-222
Код модели содержит всю необходимую информацию для идентификации:
- МР — Модернизированный Распределитель.
- 80 — Номинальный расход через распределитель, л/мин.
- 3 — Количество золотников (секций) в моноблоке.
- 1 — Исполнение по типу управления и конструктивным особенностям (в данном случае — ручное, с фиксацией).
- 222 — Код, определяющий тип золотников (здесь: два золотника с подъёмом/опусканием с фиксацией и один плавающий) и климатическое исполнение (УХЛ, для умеренного и холодного климата).
Габаритные, установочные и присоединительные размеры
Для корректного монтажа и проверки совместимости с оборудованием используйте следующие чертежи и схемы. Все размеры указаны в миллиметрах.

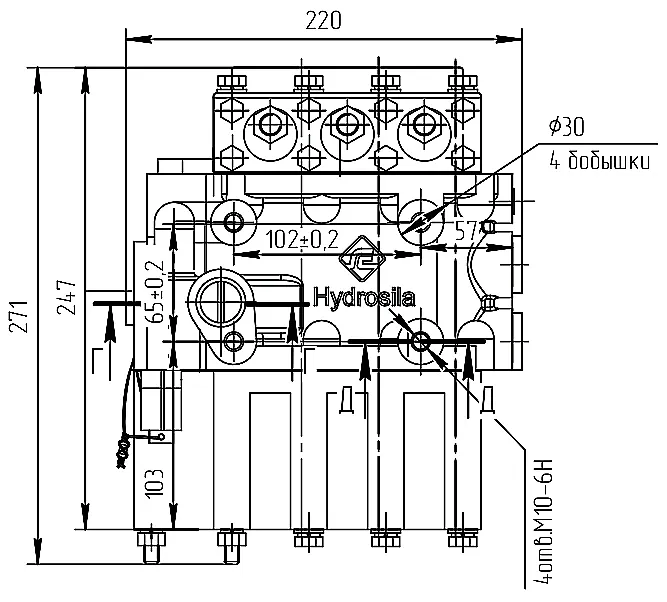

Рис. 1. Габаритные размеры и основные проекции гидрораспределителя.

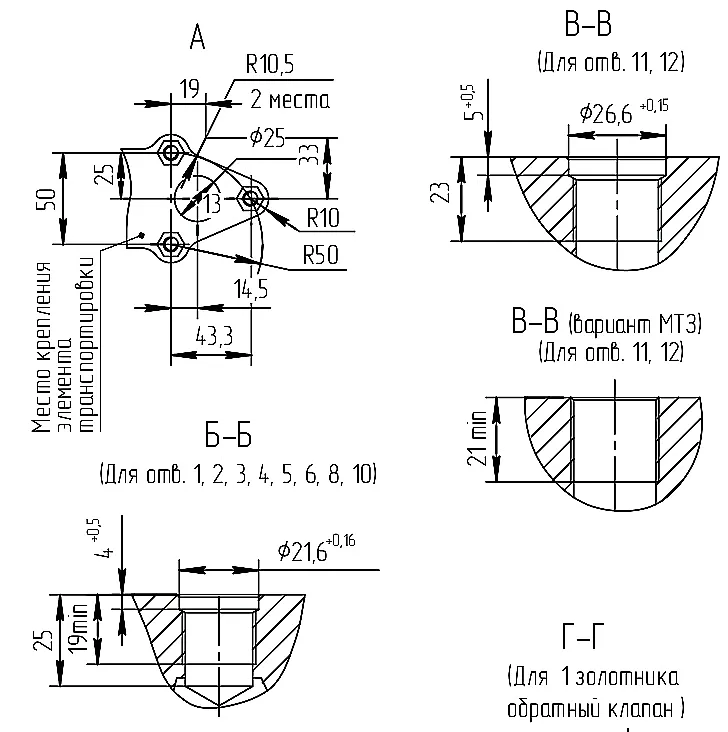

Рис. 2. Расположение и размеры присоединительных портов Р, Т, А, В.
Рис. 3. Типовая схема подключения распределителя в гидросистему.
Рис. 4. Взрыв-схема устройства с указанием составных частей для заказа запчастей.
Рис. 5. Установочные размеры для крепления распределителя на раме или плите.
Гидравлическая принципиальная схема распределителя МР 80-3/1-222
Рис. 6. Условное графическое обозначение распределителя на гидросхемах.
Примеры оформления заказа
Для понимания процесса подбора и заказа рассмотрите следующие типовые сценарии:
- Прямая замена изношенного распределителя: Заказчик из Екатеринбурга для экскаватора JCB 3CX заказал гидрораспределитель МР 80-3/1-222 как прямую модернизированную замену устаревшего Р80 (заказ №4589). Устройство было доставлено и смонтировано без переделок гидролиний.
- Комплектная поставка для нового проекта: Предприятие из Беларуси заказало комплект из трёх распределителей МР 80-3/1-222 для оснащения гидросистемы лесозаготовительного комбайна (заказ №7812). Проверена совместимость по расходу и давлению с установленными насосными группами.
- Модернизация промышленного оборудования: В Новосибирске на заводе при проведении капитального ремонта пресса Уриал-150 было принято решение заменить старый распределитель на более надёжный МР 80-3/1-222 (заказ №9021). Это позволило увеличить межсервисные интервалы.
Часто задаваемые вопросы (FAQ)
1. Чем гидрораспределитель МР 80-3/1-222 лучше стандартного Р80?
Основное преимущество — увеличенный на 50% ресурс работы (375 000 циклов против 250 000) за счёт усовершенствованной конструкции уравновешенного золотника и применения износостойких материалов. Это напрямую снижает затраты на обслуживание и повышает надёжность системы.
2. Каковы условия эксплуатации распределителя в условиях российского климата?
Гидрораспределитель МР 80-3/1-222 рассчитан на работу при температурах от -25°C до +70°C. Для холодного климата рекомендуется использовать гидравлическое масло с низкой температурой застывания (например, И-Г-А 32 по ГОСТ 17479.2) и, по возможности, предварительный прогрев системы на низких оборотах.
3. Как правильно подобрать аналог или замену для существующего распределителя?
Ключевые параметры для подбора: номинальный расход (80 л/мин), максимальное рабочее давление (25 МПа), тип и количество золотников (3 золотника с закрытым центром), присоединительные размеры (резьба М22х1.5 или фланец по ГОСТ). Специалисты 777-gidra.ru помогут подобрать полный аналог под вашу систему, если вы предоставите маркировку старого устройства или описание гидросистемы.
4. Какие сроки поставки гидрораспределителя МР 80-3/1-222 в регионы России и СНГ?
При наличии на складе в Москве отгрузка осуществляется в день заказа. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 1-3 дня транспортными компаниями. В отдалённые регионы и страны СНГ (Казахстан, Беларусь) — 5-7 дней. Под заказ изготовление занимает до 10 рабочих дней.
Поставка и гарантия от производителя ГИДРАВЛИК
Гидрораспределитель МР 80-3/1-222 производится российской компанией ГИДРАВЛИК, специализирующейся на гидравлическом оборудовании для промышленности. Все изделия проходят многоступенчатый контроль качества, включая испытания на герметичность и работу под повышенным давлением.
Официальный поставщик — компания ГИДРАВЛИКА — обеспечивает полный цикл от консультации и подбора до доставки и сервисной поддержки. Мы осуществляем поставки по всей территории России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ. На всю продукцию предоставляется гарантия 24 месяца.
Для заказа гидрораспределителя МР 80-3/1-222, получения технической консультации или подбора аналога под ваше оборудование оставьте заявку на сайте 777-gidra.ru или свяжитесь с нашими инженерами по телефону.
