Гидрораспределители МР 80-3/4-222 являются высоконадежными компонентами для управления потоками рабочей жидкости в сложных гидравлических системах промышленного оборудования. Эти устройства, поставляемые компанией ГИДРАВЛИКА, представляют собой современные аналоги классических распределителей серии Р80, отличаясь увеличенным на 50% ресурсом работы и улучшенной стабильностью рабочих параметров.
Описание и функциональное назначение
Моноблочные золотниковые гидрораспределители МР 80-3/4-222 разработаны для точного направления и регулирования потоков минеральных масел или биоразлагаемых жидкостей в напорных гидролиниях. Основная функция заключается в управлении движением исполнительных механизмов (гидроцилиндров, гидромоторов) путем распределения жидкости от насосной группы. Устройства интегрируются в гидравлические контуры станков, прессов, мобильной и строительной техники, обеспечивая надежную работу при высоких нагрузках и в широком температурном диапазоне.
Сводные данные по массогабаритным характеристикам
| Параметр | Значение |
|---|
| Масса изделия | 17,0 кг |
| Габаритные размеры (Д×Ш×В) | 280 × 160 × 210 мм |
| Условный проход (DN) | 16 мм |
| Код ТН ВЭД | 8481 20 000 0 |
Директор на производстве спрашивает инженера: «Почему у нас гидросистема работает без сбоев?» — «Да у нас стоят гидрораспределители МР 80-3/4-222, они даже в мыслях не держат устроить аврал!»
Основные технические параметры
| Характеристика | Величина |
|---|
| Тип конструкции | Клапанно-золотниковый, моноблок |
| Номинальный рабочий расход | 80 л/мин |
| Максимально допустимый расход | 120 л/мин |
| Количество золотников в секции | 3 |
| Рабочее давление (номинальное / макс.) | 20 / 25 МПа |
| Тип золотника и схема управления | С закрытым центром, уравновешенный торцевой |
| Позиции переключения золотника | Подъём с фиксацией, нейтраль, опускание принудительное с фиксацией |
| Заявленный ресурс работы (количество циклов) | 375 000 |
| Подходящий тип рабочей среды | Минеральные гидравлические масла по ГОСТ, биоразлагаемые жидкости HETG, HEES |
Принцип функционирования в гидросистеме
Работа гидрораспределителей МР 80-3/4-222 основана на перемещении золотника внутри корпуса, который открывает или перекрывает каналы для прохода рабочей жидкости. При подаче управляющего сигнала (ручного или гидравлического) золотник смещается, направляя поток от напорной линии (P) к нужной рабочей полости гидроцилиндра (A или B), а от противоположной полости жидкость отводится в сливную магистраль (T). Дифференциальный предохранительный клапан, входящий в конструкцию, предотвращает возникновение опасного давления и гидроударов, обеспечивая плавность хода исполнительных органов и защиту системы.
Преимущества и особенности эксплуатации
- Увеличенный ресурс работы: Конструктивные улучшения и качественные материалы позволяют выполнить до 375 тысяч переключений, что существенно снижает частоту замен и затраты на обслуживание.
- Стабильность давления и расхода: Уравновешенная схема золотника минимизирует гидравлические потери, обеспечивая точное и предсказуемое управление даже при максимальном расходе 120 л/мин.
- Универсальность подключения: Совместимость по посадочным и присоединительным размерам с широко распространенными распределителями серии Р80 упрощает модернизацию и ремонт без переделки трубной обвязки.
- Широкий температурный диапазон: Возможность эксплуатации от -40°C до +80°C делает гидрораспределители МР 80-3/4-222 пригодными для работы в открытых цехах, на севере и в условиях жаркого климата.
- Снижение простоев оборудования: Высокая надежность и стойкость к загрязнениям рабочей жидкости (при условии применения штатных фильтров) минимизируют риск внезапных отказов.
Режимы работы, температурные условия и ресурс
Допустимый диапазон температур окружающей среды и рабочей жидкости составляет от -40°C до +80°C. Устройство рассчитано на непрерывный цикл работы в условиях номинального давления 20 МПа. На срок службы, заявленный в 10 лет и более, напрямую влияют качество применяемого масла (вязкость, чистота по ISO), регулярность сервисного обслуживания фильтрующих элементов и соблюдение ограничений по максимальному давлению (25 МПа). При соблюдении регламентов гидрораспределители МР 80-3/4-222 демонстрируют стабильные характеристики на протяжении всего периода эксплуатации.
Области применения и типовое оборудование
Гидрораспределители МР 80-3/4-222 востребованы в отраслях, где используются мощные гидравлические системы с высоким рабочим расходом. Их устанавливают на:
- Строительную и дорожную технику: экскаваторы, автокраны, бульдозеры, фронтальные погрузчики.
- Промышленное оборудование: гибочные и штамповочные прессы, литьевые машины, станки с ЧПУ.
- Сельскохозяйственные машины: комбайны, тракторы, лесозаготовительные комплексы.
- Стационарные гидростанции и испытательные стенды.
Условное обозначение модели (расшифровка)
Индекс МР 80-3/4-222 структурирован следующим образом:
- МР – маркировка серии распределителя.
- 80 – показатель номинального расхода рабочей жидкости в литрах в минуту.
- 3/4 – указывает на количество золотников в секции (3) и на тип конструктивного исполнения.
- 222 – код, определяющий тип золотника (с фиксацией в крайних позициях) и стандартное климатическое исполнение для умеренного пояса.
Типичные ошибки при подборе распределителя
- Ориентация только на тип резьбы: Подбор исключительно по присоединительным размерам без учета требуемого расхода (л/мин) и рабочего давления (МПа) может привести к нехватке производительности или перегрузке устройства.
- Игнорирование температурного режима: Применение распределителя в условиях, выходящих за диапазон -40°C…+80°C, сокращает ресурс уплотнений и может вызвать заклинивание золотника.
- Несоответствие типа рабочей среды: Использование жидкостей, несовместимых с материалами уплотнений (например, некоторых видов синтетических масел), приводит к их быстрому разрушению и утечкам.
- Неучет режима работы: Выбор модели без учета потребности в нейтральной позиции с закрытым центром для конкретной гидросхемы может нарушить логику управления.
Комплектующие и ремонтопригодность
Наиболее подвержены износу в процессе эксплуатации следующие узлы и детали, которые доступны для замены:
- Уплотнительные манжеты и кольца (материал NBR или FKM) – изнашиваются при попадании абразивных частиц или при длительной работе на предельных температурах.
- Возвратные пружины золотника – могут потерять упругость после многократных циклов или при циклических перегрузках.
- Золотник и гильза (втулка) – их износ с увеличением зазоров влияет на точность позиционирования и внутренние утечки.
Наличие ремонтных комплектов позволяет восстановить работоспособность гидрораспределителей МР 80-3/4-222 без замены всего блока, что экономически выгодно.
Габаритные, установочные и присоединительные размеры
Проверка совместимости с существующей системой осуществляется по следующим ключевым размерам: межосевое расстояние крепежных отверстий, расположение и тип резьбы присоединительных портов (чаще всего метрическая или трубная резьба), а также общие габариты для размещения в отведенном пространстве.

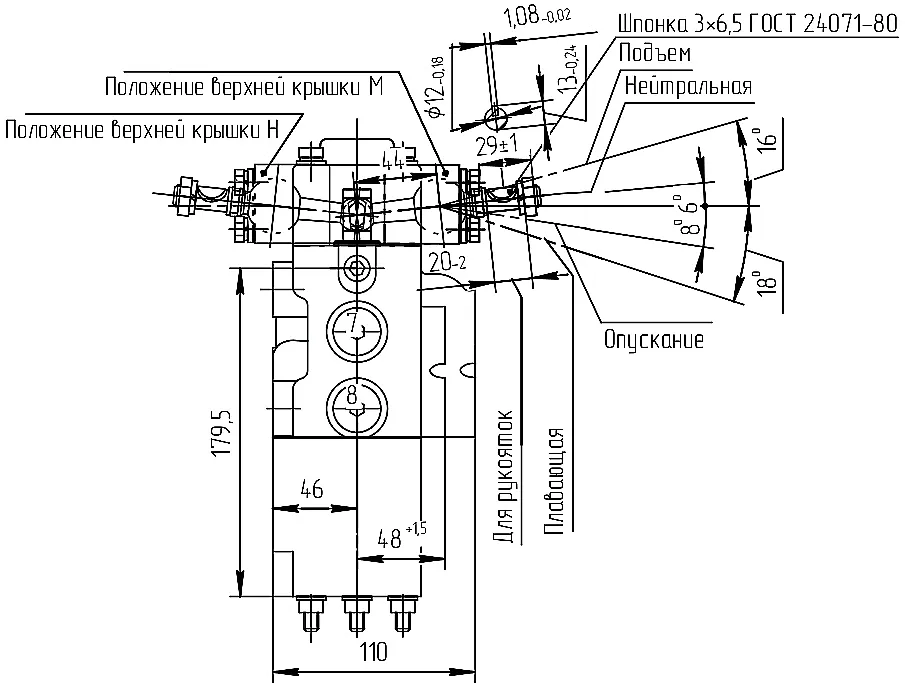

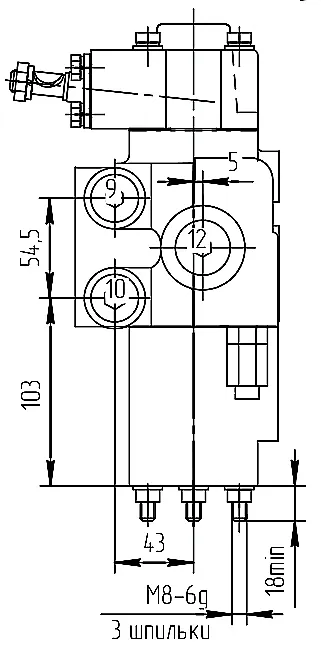

Общий вид и габариты распределителя МР 80-3/4-222

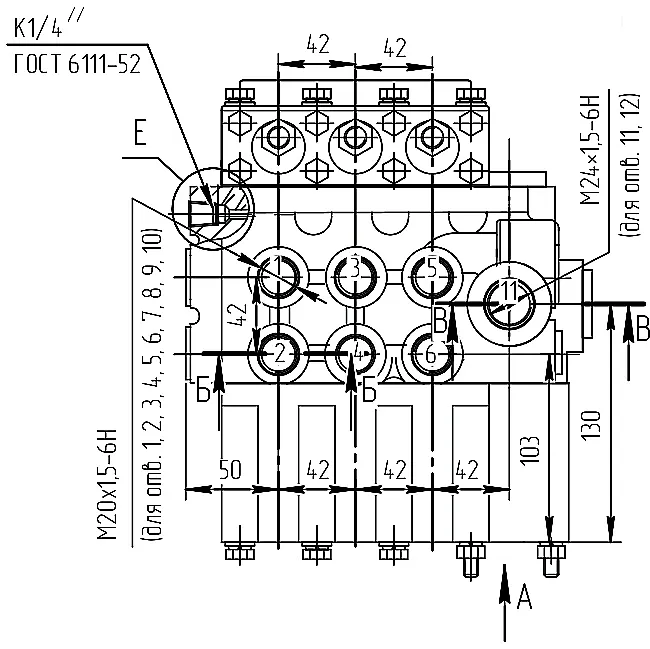

Расположение портов (P, T, A, B) и крепежных отверстий
Принципиальная гидравлическая схема подключения распределителя
Примеры типовых заказов
1. Базовая поставка для замены изношенного узла: Заказчику из Нижнего Новгорода потребовалась партия из 3 шт. гидрораспределителей МР 80-3/4-222 для планового ремонта гидравлики прессового оборудования. Доставка выполнена за 2 рабочих дня.
2. Комплектация новой гидростанции: Производитель насосных групп из Челябинска заказал 10 единиц для комплектации новых станций, предназначенных для работы с расходом 90-100 л/мин.
3. Модернизация парка техники: Сервисная компания по обслуживанию лесной техники в Архангельске приобрела несколько распределителей для замены устаревших моделей Р80, оценив повышенный ресурс и полную взаимозаменяемость.
Часто задаваемые вопросы (FAQ)
Вопрос: Как выбрать модификацию распределителя по давлению и расходу для моей гидросистемы?
Ответ: Необходимо определить максимальное рабочее давление в системе (не должно превышать 25 МПа) и пиковый расход жидкости. Номинальный расход гидрораспределителей МР 80-3/4-222 составляет 80 л/мин, что является оптимальным для большинства промышленных применений. Для высокоинтенсивных режимов допустим кратковременный расход до 120 л/мин.
Вопрос: Каковы сроки поставки и условия доставки в регионы России и СНГ?
Ответ: Основные модели, включая гидрораспределители МР 80-3/4-222, обычно имеются на складе в Москве. Стандартная доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-5 рабочих дней в зависимости от выбранной транспортной компании. В страны СНГ сроки рассчитываются индивидуально.
Вопрос: Какие условия эксплуатации являются критическими для данного оборудования?
Ответ: Критическими факторами являются работа при температурах за пределами диапазона -40°C…+80°C, использование рабочей жидкости с низким классом чистоты (ниже ISO 19/17/14 без качественной фильтрации), а также систематические превышения давления выше 25 МПа. При работе в пыльных помещениях необходимо обеспечить защиту органов управления.
Вопрос: Возможен ли подбор аналога для замены распределителя другого производителя?
Ответ: Да, специалисты компании ГИДРАВЛИКА осуществляют техническую консультацию и подбор аналогов. Гидрораспределители МР 80-3/4-222 являются прямыми аналогами распределителей серии Р80 по присоединительным размерам и гидравлическим характеристикам.
Заключение
Выбор гидрораспределителей МР 80-3/4-222 от бренда ГИДРАВЛИК – это инвестиция в бесперебойную и долговечную работу ваших гидравлических систем. Благодаря повышенному ресурсу, совместимости с распространенными стандартами и адаптации к российским условиям эксплуатации, эти устройства оптимальны для модернизации и ремонта промышленного оборудования. Компания ГИДРАВЛИКА, как официальный поставщик, гарантирует качество продукции, проверенной на заводе-изготовителе, и организует оперативную доставку по всей территории России и в страны СНГ.
Для получения подробной технической консультации, уточнения наличия на складе или оформления заказа воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами по указанным на странице Контакты телефонам.
