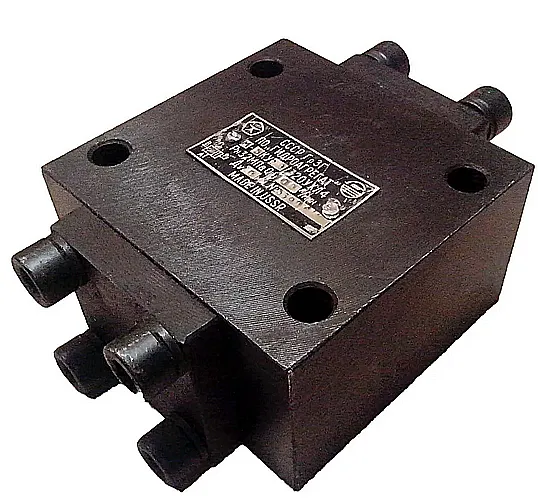

Односторонний гидравлический замок М-3КУ 20/320 – это управляемый обратный клапан, предназначенный для установки в высоконагруженные гидроприводы. Его основная функция – предотвращение самопроизвольного опускания или смещения штока гидроцилиндра под нагрузкой, обеспечивая безопасность и точность позиционирования рабочего органа машины.
Описание и назначение
Гидрозамок М-3КУ 20/320 монтируется в линию между распределителем и исполнительным механизмом (гидроцилиндром). Устройство свободно пропускает поток рабочей жидкости к цилиндру и блокирует его обратное движение, пока не поступит управляющий сигнал. Это ключевой элемент для фиксации грузов, например, в подъёмных механизмах или прессах.
Вес изделия составляет 3,9 кг, а его габаритные размеры – 140x100x57 мм. Данная модель относится к группе товаров с Кодом ТН ВЭД 8412 21 000 0.
| Параметр |
Значение |
| Вес, кг |
3,9 |
| Габариты (ДхШхВ), мм |
140x100x57 |
Техническая особенность узла
Конструкция гидрозамка М-3КУ 20/320 включает в себя встроенный разгрузочный клапан, который обеспечивает плавный и контролируемый сброс давления при открытии обратного потока. Дренажный канал управляющей части объединён с основной магистралью, что упрощает обвязку. Монтажное исполнение – стыковое, что предполагает установку в разрыв трубопровода с присоединительным размером 20 мм.
Инженер вызывает механика перед испытанием новой гидросистемы: «Проверь, надежно ли зафиксирован цилиндр тем односторонним гидрозамком М-3КУ». Механик, постучав гаечным ключом, отвечает: «Так надежно, что я сам к нему теперь прикован. Обратный ход не предусмотрен». Работать устройство будет исправно, а вот механика пришлось «разгружать» вручную.
Технические характеристики
Ключевые параметры гидрозамка серии М-3КУ 20/320, определяющие его применение.
| Марка гидрозамка |
Условный проход, мм |
Давление номинальное, МПа |
Давление максимальное, МПа |
Расход жидкости, л/мин |
Масса, кг |
Габаритные размеры, мм |
| Гидрозамок М-3КУ 20/320 |
20 |
32 |
35 |
100 |
3,9 |
140х100х57 |
Преимущества и особенности эксплуатации
Использование гидрозамка М-3КУ 20/320 в контуре гидропривода даёт пользователю ряд существенных эксплуатационных выгод.
Ключевые преимущества:
1. Повышение безопасности и точности: Полная блокировка обратного потока исключает самопроизвольное движение штока гидроцилиндра под действием веса нагрузки, предотвращая аварийные ситуации и повышая точность позиционирования.
2. Увеличение ресурса распределителя: Гидрозамок принимает на себя давление утечки из золотниковой пары распределителя, снижая её износ и продлевая межсервисный интервал всей системы.
3. Удобство интеграции: Стыковая схема монтажа с ДУ20 и объединённый дренаж упрощают установку устройства в существующую гидросистему без необходимости сложной перекомпоновки трубопроводов.
4. Стабильность работы под нагрузкой: Встроенный разгрузочный клапан обеспечивает плавное открытие, предотвращая гидроудары и резкие скачки давления при запуске обратного хода цилиндра.
5. Широкая совместимость: Номинальные параметры (давление 32 МПа, расход 100 л/мин) соответствуют большинству типовых промышленных гидростанций и мобильной техники.
Принцип работы в гидросистеме
В рабочем положении «заперто» главный запорный элемент гидрозамка (золотник или шарик) под действием давления со стороны цилиндра и усилием пружины плотно прилегает к седлу. Рабочая жидкость от насоса свободно поступает к цилиндру, преодолевая сопротивление слабой пружины в основном канале. Для осуществления обратного хода на управляющий поршень гидрозамка подаётся давление от гидрораспределителя. Поршень, преодолевая усилие основной пружины, открывает главный клапан, позволяя маслу вернуться из полости цилиндра в бак.
Температурный режим и ресурс работы
Гидрозамок М-3КУ 20/320 рассчитан на работу с минеральными маслами в температурном диапазоне от -30°C до +80°C. Устройство предназначено для продолжительной работы в циклических режимах с частыми пусками и остановами. Основными факторами, влияющими на ресурс, являются качество и чистота рабочей жидкости, а также соблюдение номинального давления. Использование масла соответствующего класса вязкости и его регулярная фильтрация через фильтры тонкой очистки (не грубее 25 мкм) значительно увеличивают срок службы уплотнений и подвижных пар.
Область применения и типовое оборудование
Данный односторонний гидрозамок находит применение в различных отраслях промышленности и сервиса. Он используется в гидроприводах станков (прессы, гибочные машины, металлорежущее оборудование), строительной и дорожной технике (манипуляторы, автокраны, экскаваторы), а также в системах гидравлических зажимов и подъёмных механизмов. Устройство часто входит в состав насосных станций и гидравлических групп, где требуется надёжная фиксация положения исполнительного органа.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности гидрозамка рекомендуются к регулярной проверке и замене следующие элементы.
| Наименование детали |
Типичная причина износа |
| Уплотнительные манжеты и кольца (сальники) |
Естественное старение резины, воздействие высокого давления, загрязнения в масле. |
| Рабочая пружина |
Усталость металла при циклических нагрузках, превышение рабочего давления. |
| Золотник (запорный элемент) |
Абразивный износ от загрязнённой рабочей жидкости, задиры. |
| Управляющий поршень |
Износ направляющей поверхности, заклинивание из-за грязи. |
Типичные ошибки при подборе гидрозамка
Распространённые ошибки:
1. Подбор только по диаметру подключения: Игнорирование параметров рабочего давления (32 МПа ном.) и расхода (100 л/мин) может привести к поломке или неработоспособности системы.
2. Неучёт типа рабочей среды: Устройство предназначено для минеральных и синтетических масел. Применение с другими жидкостями (эмульсии, водно-гликолевые смеси) требует специального исполнения.
3. Пренебрежение температурным диапазоном: Эксплуатация за пределами -30°C…+80°C приводит к изменению вязкости масла, ухудшению работы уплотнений и, как следствие, к утечкам или повышенному износу.

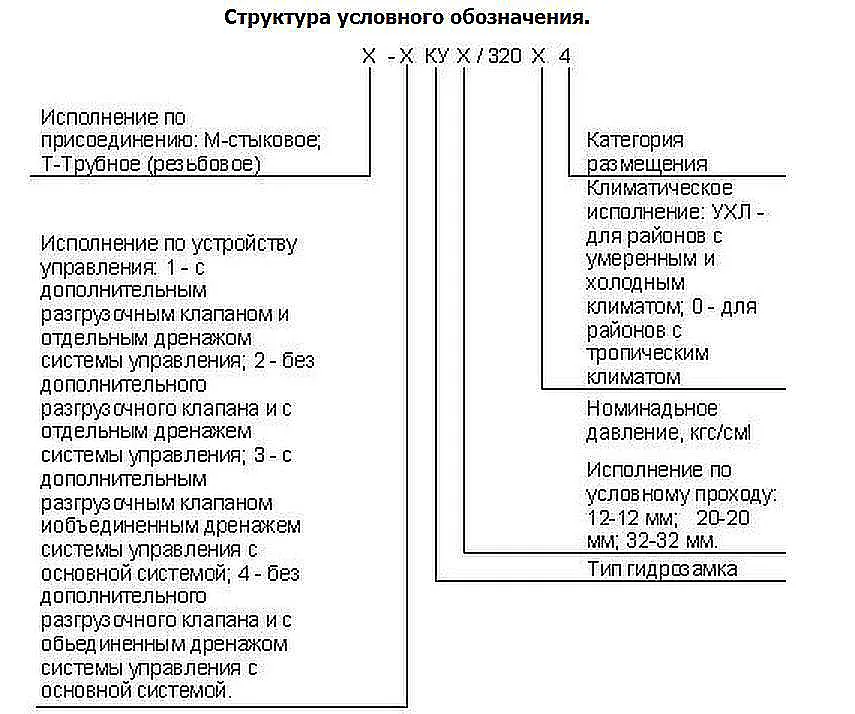

Условное обозначение модели
Маркировка М-3КУ 20/320 расшифровывается следующим образом:
М – серия гидрозамков с определённой конструктивной схемой.
3 – номер модификации в серии, определяющий конструктивные особенности (например, наличие разгрузочного клапана и схему дренажа).
КУ – клапан управляемый.
20 – условный проход (диаметр присоединения) в миллиметрах (Ду20).
320 – номинальное рабочее давление, выраженное в условных единицах (32 МПа).

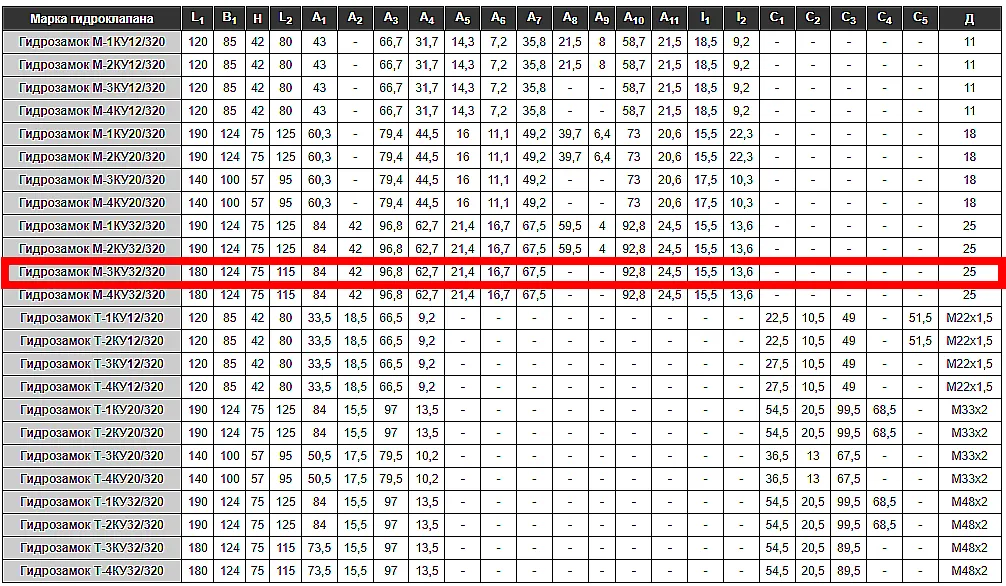

Габаритные и присоединительные размеры
На схематичных изображениях показаны установочные размеры гидрозамка. Габариты 140x100x57 мм и расположение монтажных отверстий позволяют проверить наличие свободного пространства для монтажа в гидрошкафу или на раме оборудования. Стыковой способ подключения требует наличия соответствующих фланцев или переходных плит с межосевым расстоянием, указанным на чертеже.
Примеры подбора и заказа
1. Базовая модель: Гидрозамок односторонний М-3КУ 20/320 – для типовых задач фиксации цилиндров под давлением до 32 МПа.
2. Для систем с меньшим расходом: Модель М-3КУ 12/320 с условным проходом 12 мм и расходом 40 л/мин, если это соответствует параметрам насоса.
3. Для агрегатов с высоким расходом: Модель М-3КУ 32/320 с Ду32 и пропускной способностью 250 л/мин для более мощных гидростанций.
Для корректного подбора аналога под вашу гидросистему проконсультируйтесь с нашими инженерами.
Поставки и сервис от ГИДРАВЛИКА
Гидрозамок односторонний М-3КУ 20/320 поставляет компания ГИДРАВЛИКА. Мы обеспечиваем доставку оборудования по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы оказать техническую поддержку, помочь с подбором совместимого оборудования и консультацией по монтажу. Для оформления заказа или получения дополнительной информации свяжитесь с нами через сайт 777-gidra.ru или перейдите в раздел Контакты.
