Гидрозамок односторонний М-2КУ 20/320

Описание и назначение

Гидрозамок односторонний М-2КУ 20/320 представляет собой управляемый гидравлический обратный клапан, основная функция которого заключается в надежной фиксации положения исполнительного механизма (например, штока гидроцилиндра) в гидроприводе. Данный узел устанавливается между распределителем и цилиндром, предотвращая самопроизвольное движение под нагрузкой из-за внутренних утечек в распределителе или других элементах системы.

Основная задача гидрозамка М-2КУ 20/320 – обеспечить безопасность и стабильность работы оборудования. Он свободно пропускает рабочую жидкость в одном направлении, а при закрытии полностью блокирует обратный поток, создавая герметичное запирание. Открытие для обратного хода осуществляется только по подаче управляющего гидравлического сигнала.

Основные технические характеристики

Конструкция гидрозамка М-2КУ 20/320 рассчитана на длительную эксплуатацию в составе стационарных и мобильных гидросистем. Его основные параметры:

Корпус рассматриваемого гидрозамка М-2КУ выполнен из высокопрочного чугуна, внутренние рабочие поверхности и золотники шлифованы. Использование качественных уплотнений обеспечивает надежную работу при высоком давлении.

– Почему гидрозамок молчит во время совещания?
– Потому что ему дали четкую инструкцию: пока не последует управляющий сигнал, утечка информации исключена!

Преимущества и особенности эксплуатации

Использование гидрозамка одностороннего М-2КУ 20/320 в гидросистеме приносит ряд существенных преимуществ для пользователя:

• Повышение безопасности и точности позиционирования: Устройство полностью исключает самопроизвольное опускание или смещение рабочего органа под действием нагрузки, что критично для прессового, грузоподъемного и металлообрабатывающего оборудования.
• Увеличение ресурса гидросистемы: Снижает динамические нагрузки и вибрации, вызванные "просадкой" положения, уменьшая износ всех сопряженных элементов – распределителей, цилиндров, насосов.
• Компенсация износа распределителя: Даже при возникновении утечек в золотниковой паре распределителя, гидрозамок М-2КУ 20/320 продолжает удерживать давление в полости гидроцилиндра, продлевая межремонтные интервалы.
• Универсальность подключения: Стыковая конструкция с диаметром прохода 20 мм позволяет легко интегрировать данный гидравлический замок в типовые гидросхемы. Наличие отдельного дренажного канала для управляющей полости упрощает монтаж и обслуживание.
• Высокая надежность и стабильность давления: Конструкция рассчитана на непрерывную работу в условиях номинального давления 32 МПа. Запорный элемент обеспечивает герметичное перекрытие потока с минимальной обратной утечкой.

Принцип работы в составе гидросистемы

Работа гидрозамка одностороннего М-2КУ 20/320 основана на взаимодействии двух основных клапанов: обратного (запорного) и управляющего (пилотного). При подаче потока от распределителя к исполнительному механизму жидкость свободно проходит через открытый обратный клапан, преодолевая сопротивление его пружины. После прекращения подачи со стороны распределителя, давление в линии нагрузки прижимает запорный элемент к седлу, создавая герметичное соединение.

Для возврата исполнительного механизма (например, втягивания штока цилиндра) необходимо подать управляющий сигнал в пилотную полость гидрозамка М-2КУ 20/320. Этот сигнал, обычно берущийся от той же линии управления, открывает управляющий клапан, который сбрасывает давление перед основным запорным элементом. После этого основная пружина и давление с обратной стороны открывают обратный клапан, позволяя рабочей жидкости вернуться через гидрозамок к распределителю и далее в бак.

Температурный режим работы и ожидаемый срок службы

Данный гидравлический замок рассчитан на работу в диапазоне температур от -30°C до +80°C. Для стабильной работы в условиях отрицательных температур рекомендуется использование морозостойких гидравлических масел соответствующего класса вязкости. Наибольший ресурс изделия (десятки тысяч рабочих циклов) достигается при соблюдении условий:

• Работа в пределах номинального давления 32 МПа.
• Использование чистого, предварительно фильтрованного рабочего масла (класс чистоты не ниже 19/17/14 по ISO 4406).
• Избегание гидроударов, превышающих максимальное давление в 35 МПа.
• Своевременное техническое обслуживание с заменой уплотнительных элементов из ремкомплекта.

Область применения

Гидрозамок односторонний М-2КУ 20/320 находит широкое применение в промышленном и мобильном гидроприводе:

• Металлообработка: Гидропрессы, гильотинные ножницы, координатно-пробивные станки для фиксации подвижных балок.
• Строительная и дорожная техника: Гидроцилиндры подъема ковшей экскаваторов и погрузчиков, стрелы манипуляторов, выравнивающие опоры.
• Подъемно-транспортное оборудование: Гидравлические домкраты, подъемники, опрокидыватели, опоры для фиксации платформ.
• Деревообработка и производство: Прессы для склеивания, зажимные устройства, механизмы подачи заготовок.
• Стационарные гидравлические системы: Технологические линии, испытательные стенды, где требуется длительное удержание положения.

Ремкомплекты и часто заменяемые детали

В процессе эксплуатации первыми из строя могут выходить уплотнительные элементы, работающие под высоким давлением. Рекомендуется иметь в запасе ремкомплект. Для гидрозамка М-2КУ 20/320 состав типового ремкомплекта включает:

Типичные ошибки при подборе гидрозамка

• Выбор только по присоединительному размеру: Недостаточно выбрать гидрозамок М-КУ только по диаметру прохода 20 мм. Необходимо убедиться, что номинальный расход (100 л/мин) и рабочее давление (32 МПа) соответствуют параметрам вашей гидросистемы.
• Игнорирование типа рабочей среды: Использование несовместимых с резиновыми уплотнениями жидкостей (например, некоторых огнестойких на водной основе, эмульсий) может привести к быстрому выходу узла из строя.
• Пренебрежение направлением потока: Односторонний гидравлический замок работает только в одном направлении. Ошибка при подключении потоков сделает устройство неработоспособным и опасным.
• Неучет необходимости управляющего сигнала: Для открытия гидрозамка в обратном направлении требуется источник управляющего давления. Его наличие и параметры (давление, расход) необходимо предусмотреть в схеме.

Для правильного выбора гидрозамка одностороннего М-2КУ 20/320 важно предоставить специалистам компании ГИДРАВЛИКА полные данные об эксплуатации: тип и модель основного оборудования, рабочее давление, максимальный расход, тип гидравлической жидкости и температурный режим.

Расшифровка условного обозначения

Условное обозначение модели М-2КУ 20/320 раскрывает ее ключевые параметры:

• М – обозначает модификацию корпуса и тип гидрозамка.
• 2 – варианты исполнения и внутренней конфигурации каналов.
• КУ – тип устройства: клапан управляемый (гидрозамок).
• 20 – условный проход в миллиметрах (Dy 20).
• 320 – номинальное рабочее давление в атмосферах (32 МПа).

Таким образом, гидрозамок односторонний М-2КУ 20/320 представляет собой управляемый обратный клапан с монтажным проходом 20 мм, рассчитанный на номинальное давление 320 кгс/см².

Габаритные и присоединительные размеры

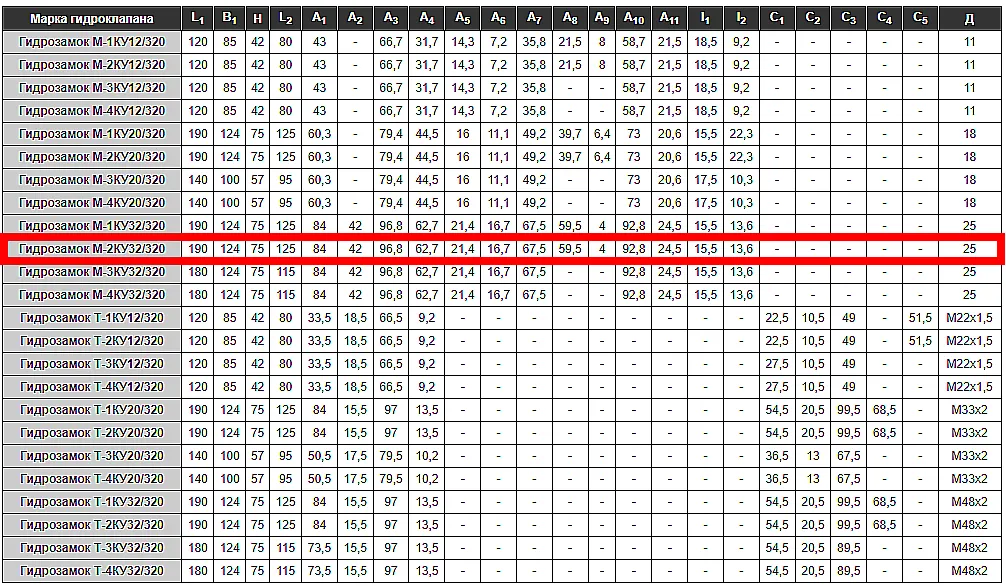

Для проверки совместимости гидрозамка М-2КУ с существующей гидросистемой необходимо сверить его габариты и расположение монтажных отверстий.

Как оформить заказ

При заказе гидрозамка одностороннего М-2КУ 20/320 укажите его полное обозначение и требуемое количество. Примеры оформления:

1. Базовая модель: Гидрозамок М-2КУ 20/320. Исполнение по умолчанию, поставляется с монтажным комплектом.
2. Модель с другим давлением: Для систем с меньшим давлением может потребоваться иное исполнение пружины – уточняйте у инженера.
3. Модель с ремкомплектом: Заказ можно дополнить сменным набором уплотнений для проведения сервисного обслуживания.

Специалисты компании ГИДРАВЛИКА готовы помочь с подбором точного аналога, если оригинальная модель по какой-то причине недоступна.

Часто задаваемые вопросы (FAQ)

Вопрос: Как подобрать гидрозамок, аналогичный М-2КУ 20/320, если в системе давление 25 МПа, а не 32?

Ответ: Для давления 25 МПа можно рассмотреть гидрозамки серии М-КУ с соответствующим индексом, например, 20/250. Однако ключевыми параметрами остаются расход (100 л/мин) и тип подключения. Рекомендуем проконсультироваться с нашими инженерами для выбора оптимального решения под ваши параметры.

Вопрос: Какие сроки поставки гидрозамка М-2КУ 20/320 в регионы России и возможна ли срочная доставка?

Ответ: Стандартные сроки поставки обобщенных позиций в города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, составляют от 3 до 10 рабочих дней в зависимости от удаленности и наличия на центральном складе. Возможна экспресс-доставка. Актуальное наличие и условия уточняйте по телефону или через форму заказа на сайте.

Вопрос: Как влияет качество гидравлического масла на ресурс гидрозамка и какие требования к нему предъявляются?

Ответ: Ресурс работы гидрозамка напрямую зависит от чистоты масла. Рекомендуется использовать масла с классом чистоты не ниже 19/17/14 (ISO 4406). Абразивные частицы ускоряют износ золотника и уплотнений. Масло должно соответствовать ГОСТ 17479 и температурному диапазону эксплуатации от -30°C до +80°C. Перед установкой новой арматуры систему рекомендуется промыть.

Вопрос: Можно ли установить гидрозамок М-2КУ 20/320 вместо старого, но другого производителя? На что обратить внимание?

Ответ: Да, возможна установка в качестве аналога. Основные проверяемые параметры: 1) Присоединительные размеры и тип подключения (стыковое на шпильках, межосевое расстояние отверстий). 2) Расход, давление и направление потоков. 3) Наличие и параметры управляющего сигнала. Присылайте фото или маркировку заменяемого узла, наши специалисты подберут совместимый вариант.
