Гидрозамок односторонний М-2КУ 32/320 представляет собой управляемый обратный клапан, предназначенный для установки в гидравлических системах между распределителем и исполнительным механизмом. Его основная функция — предотвращение самопроизвольного движения механизмов из-за утечек в распределителе, обеспечивая безопасность и точность работы оборудования.
Устройство свободно пропускает рабочую жидкость в прямом направлении и блокирует обратный поток до момента получения управляющего гидравлического сигнала. Конструкция включает дренажный канал для сброса утечек из управляющей полости. Монтажное исполнение — стыковое, с условным проходом 32 миллиметра.
Основные параметры и габариты
Номинальное рабочее давление гидрозамка М-2КУ 32/320 составляет 32 МПа (максимальное — 35 МПа). Пропускная способность — до 250 литров в минуту. Вес изделия — 8,4 килограмма. Габаритные размеры: 190 мм в длину, 124 мм в ширину и 75 мм в высоту. Код ТН ВЭД для подобных гидравлических клапанов — 8481 30 000 0.
| Параметр | Значение |
|---|
| Условный проход (Dy) | 32 мм |
| Номинальное давление (Pn) | 32 МПа |
| Максимальное давление (Pmax) | 35 МПа |
| Расход рабочей жидкости (Q) | 250 л/мин |
| Масса | 8,4 кг |
| Габариты (ДxШxВ) | 190x124x75 мм |
Для наглядности ниже представлены изображения гидрозамка одностороннего М-2КУ 32/320.
Общий вид гидрозамка одностороннего М-2КУ 32/320
Вид со стороны присоединительных портов гидрозамка М-2КУ 32/320

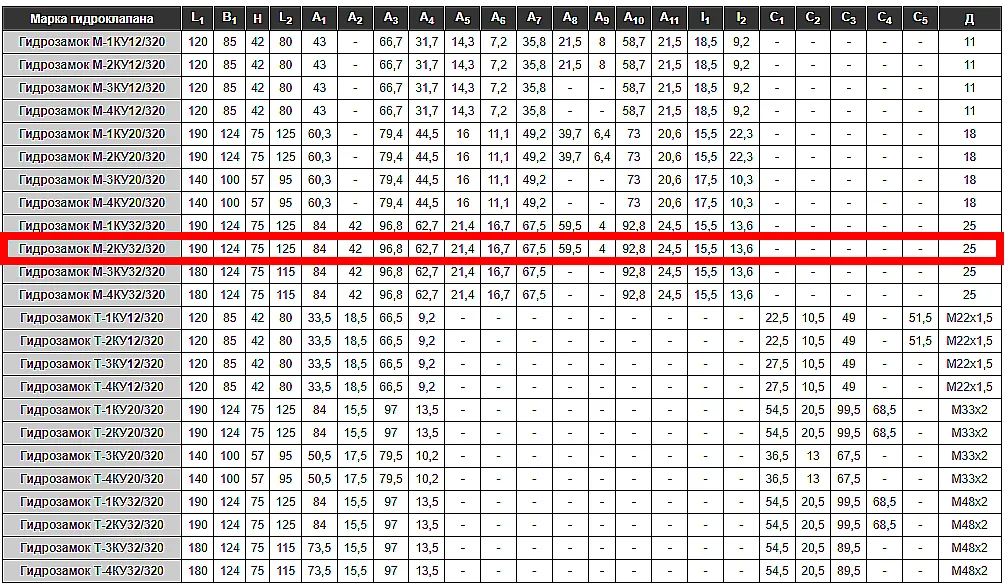

Схема с габаритными и присоединительными размерами гидрозамка одностороннего М-2КУ 32/320
Шутка про гидрозамок
Приходит гидрозамок на приём к врачу. Врач спрашивает: "На что жалуетесь?" Гидрозамок отвечает: "Доктор, я не могу сдерживать давление!" Врач: "Так вы же гидрозамок односторонний М-2КУ 32/320, вам и положено."
Технические характеристики серии гидрозамков
В таблице ниже приведены основные параметры гидрозамков серий М-КУ, Т-КУ и Ф-КУ с различными условными проходами.
| Модель гидрозамка | Условный проход, мм | Давление номинальное, МПа | Давление максимальное, МПа | Расход, л/мин | Масса, кг | Габариты, мм |
|---|
| Гидрозамок М-2КУ 12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| Гидрозамок М-2КУ 20/320 | 20 | 32 | 35 | 100 | 8,9 | 190x124x75 |
| Гидрозамок М-2КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| Гидрозамок Т-2КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| Гидрозамок Ф1КУ 50/31 | 50 | 32 | 35 | 630 | 38,5 | 270x136x285 |
Обратите внимание: параметры могут незначительно отличаться в зависимости от конкретной модификации. Для точного подбора рекомендуется консультация со специалистом.
Преимущества и особенности эксплуатации
Использование гидрозамка одностороннего М-2КУ 32/320 в гидросистемах обеспечивает ряд эксплуатационных выгод:
- Повышение безопасности: исключает неконтролируемые перемещения исполнительных механизмов, снижая риск аварий и травм.
- Увеличение ресурса оборудования: защита от ударных нагрузок и вибраций, возникающих при самопроизвольном сдвиге, продлевает срок службы гидроцилиндров и других узлов.
- Стабильность рабочего давления: герметичное перекрытие обратного потока поддерживает заданное давление в системе, обеспечивая точность позиционирования.
- Удобство монтажа и обслуживания: стыковое присоединение и наличие дренажного канала упрощают установку и техническое обслуживание.
- Широкая совместимость: предназначен для работы с минеральными маслами и другими рабочими жидкостями, применяемыми в типовых гидросистемах.
Принцип работы гидрозамка одностороннего М-2КУ 32/320
В исходном состоянии запорный элемент (золотник или шарик) под действием пружины и давления рабочей жидкости прижат к седлу, перекрывая обратный поток. При подаче потока от гидрораспределителя в прямом направлении давление преодолевает усилие пружины, клапан открывается, и жидкость свободно проходит к исполнительному механизму.
Для обратного хода необходимо подать управляющий гидравлический сигнал в соответствующую полость. Под действием этого сигнала запорный элемент отжимается от седла, разблокируя обратный поток. Дренажный канал служит для отвода утечек из управляющей полости, предотвращая накопление давления и обеспечивая четкость срабатывания.
Температурный режим работы и срок службы
Рекомендуемый диапазон температур рабочей жидкости для гидрозамка М-2КУ 32/320 составляет от -20°C до +80°C. Устройство рассчитано на непрерывную работу в условиях циклических нагрузок, типичных для промышленного оборудования.
Ресурс работы напрямую зависит от качества рабочей среды, соблюдения параметров давления и своевременного обслуживания. Использование чистого гидравлического масла с рекомендуемой вязкостью и регулярная замена фильтров существенно увеличивают межремонтный период. При соблюдении условий эксплуатации срок службы может превышать 10 лет.
Область применения гидрозамка М-2КУ 32/320
Данный гидравлический замок применяется в различных отраслях промышленности и спецтехники:
- Стационарное оборудование: металлорежущие станки, прессы, гибочные машины, сборочные линии.
- Мобильная техника: строительные и дорожные машины (экскаваторы, бульдозеры, автогрейдеры), грузоподъемные устройства (краны, манипуляторы), сельскохозяйственная техника.
- Гидростанции и насосные группы: в качестве предохранительного элемента, блокирующего обратный поток при остановке насоса.
Гидрозамок односторонний М-2КУ 32/320 особенно востребован в системах, где требуется фиксация положения гидроцилиндров под нагрузкой без использования механических стопоров.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности гидрозамка рекомендуется периодически заменять изнашиваемые элементы. Типовой ремкомплект включает:
| Наименование детали | Материал | Причина износа |
|---|
| Уплотнительные кольца (манжеты) | NBR, FKM | Постоянное давление, трение, старение резины |
| Возвратная пружина | Пружинная сталь | Усталость металла от циклических нагрузок |
| Золотник или запорный шарик | Закаленная сталь | Абразивный износ от загрязнений в масле |
| Седло клапана | Латунь или сталь | Эрозия от высокоскоростного потока жидкости |
Износ ускоряется при работе с загрязненной рабочей средой, превышении давления или температуры. Регулярная фильтрация масла и контроль параметров системы минимизируют необходимость частого ремонта.
Типичные ошибки при подборе гидрозамка
- Выбор только по присоединительным размерам: игнорирование номинального давления и расхода может привести к поломке или некорректной работе.
- Неучет типа рабочей среды: использование с жидкостями, несовместимыми с материалами уплотнений (например, с водно-гликолевыми смесями без специальных манжет).
- Пренебрежение температурным диапазоном: эксплуатация при температурах за пределами допустимого приводит к ускоренному износу или заклиниванию.
- Отсутствие дренажного подключения: если система требует сброса утечек, а дренажный канал не используется, может возникнуть подпор в управляющей полости.
Расшифровка условного обозначения М-2КУ 32/320
Маркировка гидрозамка одностороннего М-2КУ 32/320 содержит следующую информацию:
- М — серия или тип присоединения (стыковое, по ГОСТ или отраслевому стандарту).
- 2 — количество управляющих линий или вариант исполнения (например, с двумя управляющими портами).
- КУ — клапан управляемый (гидравлически управляемый обратный клапан).
- 32 — условный проход в миллиметрах (Dy 32).
- 320 — номинальное давление в кгс/см² (примерно соответствует 32 МПа).
Таким образом, модель предназначена для систем с давлением до 32 МПа и условным проходом 32 мм.
Габаритные и присоединительные размеры для монтажа
Для корректной установки гидрозамка М-2КУ 32/320 необходимо учитывать его габариты и схему подключения. Основные размеры указаны в таблице выше, а на изображениях показаны расположение портов и монтажных отверстий.
При монтаже убедитесь, что рядом с гидрозамком достаточно места для обслуживания и подключения трубопроводов. Стыковое соединение требует ровной и чистой поверхности привалочной плоскости. Рекомендуется использовать уплотнительные прокладки, соответствующие рабочему давлению.
Примеры заказа гидрозамка одностороннего М-2КУ 32/320
При оформлении заказа можно указать следующие варианты:
- Базовая модель: Гидрозамок односторонний М-2КУ 32/320 в стандартном исполнении.
- Модификация с другим давлением: Например, М-2КУ 32/160 для систем с давлением 16 МПа (при наличии в ассортименте).
- Комплект с ремкомплектом: Гидрозамок вместе с набором запасных уплотнений и пружин для упрощения обслуживания.
Для уточнения наличия и сроков поставки конкретных модификаций свяжитесь с нашими специалистами через сайт 777-gidra.ru.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать гидрозамок по давлению и расходу?
При выборе необходимо, чтобы номинальное давление гидрозамка было не меньше максимального рабочего давления в системе. Для модели М-2КУ 32/320 это 32 МПа. Расход должен соответствовать или превышать планируемый поток жидкости — для данной модели до 250 л/мин.
Какие сроки поставки гидрозамка М-2КУ 32/320 по России?
Стандартные сроки доставки в Москву, Санкт-Петербург, Екатеринбург и другие крупные города составляют от 3 до 7 рабочих дней. В отдаленные регионы России и страны СНГ — до 14 дней. Наличие на складе уточняется при заказе.
Можно ли использовать гидрозамок на открытом воздухе при низких температурах?
Да, если температура рабочей среды не опускается ниже -20°C. При эксплуатации в условиях мороза рекомендуется использовать морозостойкие гидравлические масла и защищать узел от прямого воздействия осадков.
Возможна ли замена гидрозамка М-2КУ 32/320 на аналог другой марки?
Да, возможен подбор аналога по основным параметрам: условному проходу 32 мм, давлению 32 МПа и расходу 250 л/мин. Наши инженеры помогут подобрать совместимый клапан под вашу систему.
Поставка и доставка по России и СНГ
Гидравлическая арматура бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Мы осуществляем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы.
Наши специалисты готовы предоставить техническую консультацию, помочь с подбором аналогов и комплектующих для вашего оборудования. Для заказа гидрозамка одностороннего М-2КУ 32/320 или получения дополнительной информации оставьте заявку на сайте 777-gidra.ru или свяжитесь с нами по контактам, указанным в разделе Контакты.
