Гидрозамок односторонний М-2КУ 12/320

Гидрозамок односторонний М-2КУ 12/320 – это управляемый обратный клапан, предназначенный для блокировки обратного потока рабочей жидкости в напорных гидролиниях. Он устанавливается между гидрораспределителем и исполнительным механизмом (гидроцилиндром) для предотвращения самопроизвольного перемещения штока под действием внешней нагрузки или утечек в распределителе.

Описание и назначение гидрозамка М-2КУ

Основная функция элемента – обеспечить фиксацию положения гидравлического исполнительного органа при выключенном насосе или нейтральном состоянии золотника распределителя. Гидрозамок односторонний М-2КУ 12/320 свободно пропускает жидкость в прямом направлении и герметично запирает линии в обратном, не допуская протечек. Открытие для возврата потока производится только при подаче управляющего давления на специальный пилотный узел.

Основные параметры и габариты

Модель М-2КУ 12/320 относится к серии гидрозамков с условным проходом 12 мм, рассчитанных на номинальное рабочее давление 32 МПа (320 кгс/см²). Максимально допустимое давление нагнетания составляет 35 МПа. Расчетный расход рабочей жидкости – до 40 литров в минуту, что делает данное изделие подходящим для широкого спектра оборудования средней производительности.

Код ТН ВЭД: 8481 80 000 0

Приходит инженер к начальству и говорит: «Шеф, у нас в гидросистеме постоянно шток самопроизвольно опускается». А тот ему в ответ: «А ты гидрозамок односторонний М-2КУ 12/320 поставь, чтобы закрыло обратный ход. Пусть стоит как вкопанный».

Преимущества и особенности эксплуатации

Использование гидрозамка одностороннего М-2КУ 12/320 в контуре управления гидравликой дает ряд существенных преимуществ для конечного пользователя.

• Повышение безопасности и предотвращение аварийных ситуаций. Надежная фиксация груза или инструмента исключает неконтролируемые движения, что критически важно для прессового, подъемного и металлорежущего оборудования.
• Компенсация внутренних утечек в распределителе. Даже при наличии естественного износа плунжерных пар распределителя исполнительный механизм остается зафиксированным, что продлевает межремонтный интервал всей системы.
• Простота интеграции в типовые схемы. Стыковое монтажное исполнение с плоскими уплотнительными поверхностями (по типу плиты) облегчает установку между распределителем и силовым агрегатом. Наличие отдельного дренажного канала для слива управляющей полости упрощает проектирование гидростанции.
• Стабильность работы в широком диапазоне температур. Конструкция рассчитана на эксплуатацию с минеральными маслами и рабочими жидкостями на их основе в диапазоне от -30°C до +80°C.
• Увеличение общего ресурса гидросистемы. Снижение динамических нагрузок и недопущение «просадок» давления положительно сказывается на долговечности насосов, уплотнений и трубопроводов.

Принцип работы в составе гидросистемы

Гидравлический замок М-2КУ 12/320 монтируется в разрыв напорной линии, ведущей к поршневой (запираемой) полости гидроцилиндра. В исходном состоянии основной шариковый или тарельчатый клапан поджат к седлу сильной пружиной, блокируя обратный поток.

При подаче давления от насоса через распределитель жидкость преодолевает усилие пружины, отжимает клапан от седла и свободно поступает в цилиндр. После прекращения подачи и сброса давления со стороны распределителя клапан мгновенно садится на седло, запирая жидкость в цилиндре. Для осуществления обратного хода штока необходимо подать управляющее давление на пилотный поршень (управляющий узел). Давление управления, преодолевая усилие своей пружины, смещает золотник или толкатель, который, в свою очередь, механически отжимает главный запирающий элемент от седла, открывая путь для слива жидкости из цилиндра обратно в бак.

Температурный режим и срок службы

Рекомендованный температурный диапазон для непрерывной работы гидрозамка одностороннего М-2КУ 12/320 составляет от -30°C до +80°C. Допускаются кратковременные пуски при -40°C. Максимальная вязкость рабочей жидкости не должна превышать 2000 мм²/с.

Ресурс изделия напрямую зависит от соблюдения условий эксплуатации. Ключевые факторы, определяющие долговечность:

• Качество и чистота рабочей жидкости. Обязательное использование фильтров тонкой очистки с тонкостью фильтрации не грубее 10-25 мкм по нормам ГОСТ. Загрязненное масло приводит к заклиниванию и ускоренному износу подвижных пар.
• Соблюдение номинальных параметров давления. Превышение давления свыше 35 МПа может вызвать разрушение корпуса или необратимую деформацию пружин.
• Режим работы. Аппарат рассчитан на длительную работу в непрерывном и циклическом режимах. Однако частые пуски под максимальной нагрузкой (гидроудары) сокращают ресурс уплотнений.

При соблюдении требований, регулярной замене масла и фильтрующих элементов средний ресурс до первого капитального ремонта составляет несколько десятков тысяч рабочих циклов.

Области применения и типовое оборудование

Данный тип гидравлического замка широко используется в различных отраслях промышленности, где требуется точная фиксация под нагрузкой.

• Металлообрабатывающие станки: координатные столы, механизмы подачи, зажимные устройства в расточных, фрезерных, шлифовальных станках.
• Прессовое оборудование: гидравлические прессы для штамповки, гибки, запрессовки для удержания давления в течение технологической паузы.
• Подъемно-транспортная техника: гидроцилиндры подъема стрел манипуляторов, кранов, автовышек, опорных и выравнивающих систем.
• Строительная и дорожная техника: механизмы фиксации отвала бульдозера, ковша экскаватора, подрамника асфальтоукладчика.
• Сельскохозяйственные машины: гидроприводы подъема навесного оборудования (плугов, сеялок, косилок).
• Станки деревообработки: подающие и прижимные механизмы.

Таким образом, гидрозамок односторонний М-2КУ 12/320 является универсальным решением для большинства стационарных гидросистем и мобильной техники со средними расходными характеристиками.

Состав ремкомплекта и типовые отказы

Типичные ошибки при подборе гидрозамка

Неправильный выбор данного узла может привести к некорректной работе всей гидравлической системы или преждевременному выходу ее из строя.

• Выбор только по присоединительным размерам. Распространенная ошибка – подбор по резьбе или монтажному шаблону без учета номинального расхода и давления в системе. Гидрозамок М-2КУ 12/320, рассчитанный на 40 л/мин, окажется «узким местом» в контуре со 100-литровым насосом.
• Игнорирование типа рабочей среды. Уплотнения стандартного исполнения рассчитаны на минеральные масла. При использовании специальных жидкостей (например, HFA, HFC) требуется заказать изделие с соответствующими манжетами.
• Неучет необходимости дренажа управляющей полости. В исполнении М-2КУ дренажный канал обязателен. Если в схеме не предусмотрен слив, давление в управляющей полости может «запираться», препятствуя открытию клапана.
• Несоответствие давления настройки клапана. Давление открытия пилотного узла должно быть согласовано с давлением в системе управления (обычно это давление от вспомогательного насоса или сигнальной линии).

Условное обозначение (шифр)

Индекс модели М-2КУ 12/320 расшифровывается следующим образом:

• М – серия гидрозамков стыкового (пластинчатого) исполнения.
• 2 – конструктивное исполнение и расположение управляющих и дренажных каналов (в данном случае – с отдельным дренажным каналом от управляющей полости).
• КУ – клапан управляемый.
• 12 – условный проход в миллиметрах (Ду 12 мм).
• 320 – номинальное давление в десятках килограмм-сил на квадратный сантиметр (320 кгс/см² или 32 МПа).

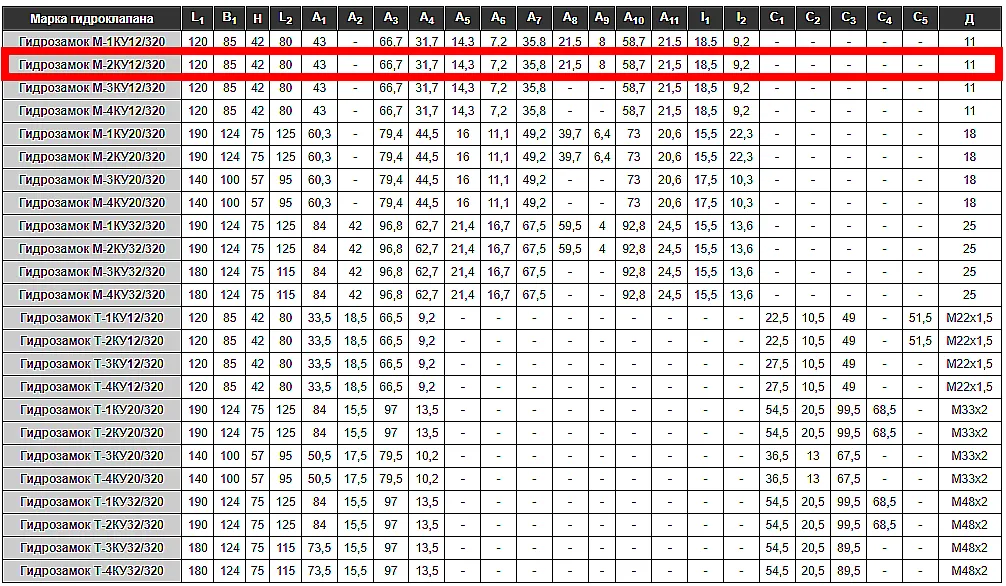

Габаритные и присоединительные размеры

Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо учитывать габариты и схему подключения.

Чертеж габаритных размеров гидрозамка одностороннего М-2КУ 12/320.

Вид гидрозамка М-2КУ 12/320 со стороны монтажной плиты.

Схема подключения гидрозамка М-2КУ 12/320.

Габаритные размеры корпуса составляют 120 мм в длину, 85 мм в ширину и 42 мм в высоту. Монтаж осуществляется через плоскую плиту с отверстиями под крепежные болты. Межосевое расстояние отверстий под крепеж и их диаметр необходимо сверять с паспортом на распределитель или плиту, на которую производится установка. Уплотнение по контуру – с помощью стандартных плоских прокладок.

Примеры заказа и подбора

При оформлении запроса важно указать полную маркировку изделия и параметры системы.

• Пример 1. Заказ базовой модели для станка: «Гидрозамок односторонний М-2КУ 12/320, бренд ГИДРАВЛИК, расход в системе – 35 л/мин, рабочее давление 25 МПа».
• Пример 2. Запрос аналога: «Требуется подобрать управляемый обратный клапан с Ду 12 мм на давление 32 МПа, стыковое подключение. Существующая модель – [указать марку и номер]. Просьба проверить совместимость по посадочным размерам».
• Пример 3. Заказ с изменением исполнения: «Необходим гидрозамок М-4КУ 12/320 (исполнение с другим расположением дренажных каналов)».

Часто задаваемые вопросы (FAQ)

1. Как правильно выбрать гидрозамок по давлению и расходу?
Ключевые параметры: номинальное давление и максимальный расход в линии, где он будет установлен. Для модели М-2КУ 12/320 они составляют 32 МПа и 40 л/мин соответственно. Если ваша система работает на 25 МПа и 30 л/мин – модель подходит. Если давление выше 32 МПа или расход превышает 40 л/мин, необходим подбор модели из серии с бόльшим условным проходом (например, М-2КУ 20/320). Также важен тип подключения – стыковое (М-КУ) или резьбовое (Т-КУ).

2. Какова доставка по России и сроки поставки?
Мы осуществляем поставки по всей территории РФ и в страны СНГ. Доставка в основные логистические центры (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в течение 2-5 рабочих дней, в зависимости от выбранной транспортной компании. Наличие модели М-2КУ 12/320 на складе, наличие дозаказа и точные сроки уточняйте у наших менеджеров.

3. Какие условия эксплуатации для гидрозамка? Можно ли устанавливать на открытом воздухе?
Изделие рассчитано на работу в диапазоне температур от -30°C до +80°C с минеральными маслами вязкостью до 2000 мм²/с. Установка на открытом воздухе допускается, но рекомендуется обеспечить защиту от прямого попадания воды и грязи. Критически важно использование качественной рабочей жидкости с уровнем загрязнения по ISO 4406 не выше класса 18/16/13 или 19/17/14 и установка фильтра тонкой очистки с тонкостью фильтрации не грубее 25 мкм.

4. Можно ли установить данный гидрозамок вместо старого, и как проверить совместимость?
В большинстве случаев – да, но требуется проверка по трем ключевым параметрам: 1) Монтажный чертеж – совпадение габаритов, расположения и диаметров крепежных отверстий, межосевых расстояний. 2) Давление и расход – параметры М-2КУ 12/320 должны перекрывать параметры заменяемого узла. 3) Схема подключения – расположение и диаметры подводящих (P), отводящих (A) и управляющих (X) каналов, а также дренажа (Y). Пришлите фото или чертеж старого образца нашим специалистам для бесплатной консультации по подбору аналога.

О бренде и поставках

Гидравлическая арматура под брендом ГИДРАВЛИК известна на российском рынке надежностью и соответствием заявленным характеристикам. Компания-поставщик ГИДРАВЛИКА осуществляет комплексные поставки гидрокомпонентов для промышленности, предлагая не только готовые изделия, но и помощь в техническом подборе, консультации по модернизации гидросистем и подбору аналогов для вышедшего из строя оборудования.

Мы гарантируем доставку гидрозамков односторонних М-2КУ 12/320 и другой продукции во все регионы России, включая отдаленные, а также в Республику Беларусь, Казахстан и другие страны СНГ. Для получения технической консультации, уточнения характеристик, сроков и стоимости оформляйте заявку через сайт https://777-gidra.ru или свяжитесь с нами по контактам, указанным в разделе Контакты.
