Пневмодроссель с глушителем П-ДГ 10-2 является важным элементом управления производительностью и обеспечения безопасности пневмосистем. Устройство предназначено для плавной настройки расхода сжатого воздуха и снижения уровня акустического давления при выхлопе отработанного газа в атмосферу. Его монтаж производится на пневмоцилиндры, клапаны или в линию отвода воздуха, что обеспечивает контроль скорости движения исполнительных механизмов.
Назначение и область применения
Оборудование применяется в составе промышленных пневмосистем для регулирования скорости перемещения штоков цилиндров, точного позиционирования инструмента, а также для обеспечения соблюдения норм по охране труда за счёт эффективного шумоподавления. Типичные сферы использования включают металлообработку, упаковочное и прессовое оборудование, автоматизированные линии транспортировки, строительную и коммунальную технику.
Вес, габаритные размеры и код ТН ВЭД
Общий вес пневмодросселя с глушителем модели П-ДГ 10-2 не превышает 0,055 кг. Это компактное устройство удобно для монтажа в условиях ограниченного пространства. Для таможенного оформления и поиска аналогов используется товарная позиция ТН ВЭД 8412908000 (клапаны прочие). Основные габаритные и присоединительные размеры представлены в таблице.
Габаритные и присоединительные размеры для модели П-ДГ 10
| Обозначение |
Dy, мм |
S, мм |
D, мм |
L*, мм |
Iмин, мм |
I, мм |
d (тип резьбы) |
| П-ДГ 10-1 / П-ДГ 10-2 |
10 |
22 |
25 |
44 |
8 |
10 |
М16х1,5 / K3/8" |

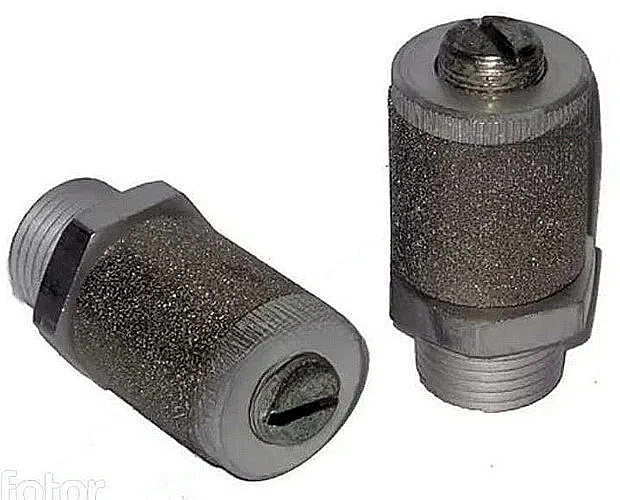

Фото: Пневмодроссель с глушителем П-ДГ 10-2. Комплект поставки включает штуцер, регулировочный винт, фиксирующую гайку и шумопоглощающий стакан.
Техник на предприятии спрашивает коллегу:
— Слышал, в цеху поставили новый пневмодроссель с глушителем?
— Да. Теперь пресс не «чихает», а только вежливо «сморкается».
Технические характеристики пневмодросселей П-ДГ
Основные эксплуатационные параметры данной серии устройств для разных условных проходов приведены в таблице. Это позволяет инженеру подобрать модель для требуемого расхода воздуха.
Технические характеристики серии П-ДГ
| Параметры |
Данные по моделям |
| П-ДГ04 |
П-ДГ06 |
П-ДГ10 |
П-ДГ16 |
П-ДГ20 |
П-ДГ25 |
| Условный проход, мм (Dу) |
4 |
6 |
10 |
16 |
20 |
25 |
| Номинальное рабочее давление, МПа |
1,0 |
| Пропускная способность Kv, м³/ч (мин.) |
0,4 |
1,2 |
1,8 |
2,9 |
4,4 |
6,2 |
| Снижение уровня звуковой мощности, дБА |
не менее 15 |
| Максимальная масса, кг |
0,020 |
0,035 |
0,055 |
0,100 |
0,160 |
0,250 |
Преимущества и особенности эксплуатации
- Эффективное шумоподавление: Снижение уровня шума на 15 дБА защищает персонал и соответствует санитарным нормам на производстве.
- Плавная регулировка расхода: Точная настройка скорости движения пневмоцилиндров за счёт конического регулировочного винта увеличивает точность технологических операций.
- Надёжность и долговечность: Конструкция с металлокерамическим глушителем устойчива к вибрациям и температурным перепадам в диапазоне, предусмотренном исполнением УХЛ4.
- Универсальность подключения: Наличие исполнений с метрической и конической трубной резьбой (K3/8" для модели П-ДГ 10-2) обеспечивает совместимость с большинством типовых пневмолиний.
- Простота монтажа и обслуживания: Компактные размеры и шестигранник под ключ на штуцере позволяют быстро установить или демонтировать устройство для проверки.
Принцип работы в пневмосистеме
Отработанный воздух из полости пневмоцилиндра или клапана поступает на вход пневмодросселя с глушителем. Внутри устройства поток проходит через отверстия, сечение которых регулируется коническим наконечником винта. Частичная кинетическая энергия потока гасится в металлокерамическом стакане с пористой структурой, который выполняет роль глушителя. После этого воздух с существенно сниженным шумовым фоном и контролируемой скоростью выбрасывается в атмосферу.
Условное обозначение и выбор модели
Маркировка изделия позволяет точно определить его ключевые параметры. Например, в обозначении Пневмодроссель с глушителем П-ДГ10-2 УХЛ4:
- П-ДГ – тип устройства (пневмодроссель с глушителем).
- 10 – условный проход в миллиметрах.
- 2 – тип присоединительной резьбы (2 – коническая по ГОСТ 6111-52).
- УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150 (умеренный и холодный климат, работа в закрытых помещениях).
Температурный режим и ресурс работы
Оборудование в исполнении УХЛ4 предназначено для эксплуатации в условиях умеренного и холодного макроклимата при температуре окружающей среды от -60°С до +40°С. Ресурс работы напрямую зависит от качества подаваемого воздуха. Применение фильтров-влагоотделителей и маслораспылителей, а также соблюдение рекомендуемого давления в 1,0 МПа (10 кгс/см²) обеспечивает длительную и стабильную работу устройства без простоев.
Типичные ошибки при подборе
- Неверный подбор по условному проходу (Dу): Выбор слишком маленького прохода приведёт к падению производительности системы, слишком большого – к недостаточному контролю скорости и снижению эффективности шумоподавления.
- Игнорирование типа резьбы: Несоответствие резьбы (коническая K3/8" вместо метрической M16x1.5) потребует дополнительных переходников, что усложнит монтаж и увеличит риск утечек.
- Пренебрежение климатическим исполнением: Использование версии УХЛ4 на открытых площадках без навеса в регионах с частыми осадками сократит срок службы.
- Превышение рабочего давления: Подключение к линиям с давлением выше 1,0 МПа может привести к разрушению металлокерамического глушителя и потере герметичности.
Схема: Чертеж пневмодросселя с глушителем серии П-ДГ с указанием монтажных размеров.
Примеры заказа
При оформлении запроса рекомендуется указывать полное заводское обозначение для исключения ошибок в комплектации.
- Базовая модель для условного прохода 10 мм: Пневмодроссель с глушителем П-ДГ10-2 УХЛ4 (с конической резьбой K3/8").
- Аналог с метрической резьбой: Пневмодроссель с глушителем П-ДГ10-1 УХЛ4 для подключения к оборудованию с резьбой М16х1,5.
- Для систем с большим расходом воздуха: Пневмодроссель с глушителем П-ДГ16-1 УХЛ4 (Dу 16 мм, M22x2).
Габаритные и присоединительные размеры для монтажа
Как видно из таблицы размеров, модель П-ДГ 10-2 имеет габаритную длину L=44 мм и высоту под ключ S=22 мм. Наличие шестигранника позволяет затянуть штуцер стандартным инструментом. Для проверки совместимости с установленным оборудованием необходимо сверить посадочную резьбу (K3/8") и убедиться в наличии свободного пространства для выступающей части стакана глушителя.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмодросселя П-ДГ по давлению, расходу и типу подключения?
Основные критерии выбора: условный проход (Dу), который должен соответствовать расходу воздуха вашей системы (Кv от 0,4 до 6,2 м³/ч), тип присоединительной резьбы (метрическая – индекс «1», коническая трубная ГОСТ 6111-52 – «2») и номинальное давление, которое для всех моделей серии составляет 1,0 МПа.
Каковы сроки поставки и условия доставки по России и СНГ?
Стандартные сроки поставки зависят от наличия на складе. Доставка осуществляется транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ, а также в страны СНГ. Точные сроки и стоимость уточняйте при оформлении заказа на сайте или у менеджеров.
Каковы условия устойчивой эксплуатации? Допустима ли работа на морозе или в пыльных помещениях?
Устройства в исполнении УХЛ4 рассчитаны на работу в диапазоне температур от -60°С до +40°С. Для работы в условиях высокой запылённости рекомендуется предусматривать дополнительную фильтрацию поступающего воздуха, чтобы избежать засорения пор металлокерамического глушителя.
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да. Наши специалисты помогут подобрать совместимый пневмодроссель с глушителем по предоставленным вами техническим параметрам (расход, давление, тип и шаг резьбы). Мы работаем с широким номенклатурным рядом и готовы предложить аналоги отечественного и импортного производства.
Компания «ГИДРАВЛИКА» осуществляет поставки пневматических компонентов бренда «ГИДРАВЛИК» по всей России и в страны СНГ. Мы предлагаем техническую поддержку при подборе оборудования, гарантируем качество продукции и оперативные сроки доставки. Для консультации или оформления заказа воспользуйтесь формой на сайте или позвоните по номеру, указанному в разделе Контакты.
