Описание и назначение пневмодросселя П-ДГ
Пневмодроссель с глушителем (серия П-ДГ) – это регулирующая трубопроводная арматура, предназначенная для установки в линию выхлопа отработанной рабочей среды из приводов пневматических систем. Основные функции устройства: плавная настройка скорости схода (расхода) воздуха и эффективное гашение шума при его сбросе в атмосферу. Используется в составе пневмоавтоматики станков, прессов, роботизированных комплексов и другого промышленного оборудования.
Изделие серии П-ДГ 16-2 оптимально подходит для систем с условным проходом 16 мм и давлением до 10 МПа (100 кгс/см²).
Шутка в тему
Попросили как-то инженера подобрать эффективный глушитель для выхлопа пневмоцилиндра. Он ответил: «Поставьте пневмодроссель с глушителем — он и скорость опускания штока отрегулирует, и соседи перестанут стучать по батареям». С тех пор в цеху царит тишина и размеренная работа.
Технические характеристики серии П-ДГ
Основные параметры пневмодросселей с глушителем
| Параметры |
П-ДГ04 |
П-ДГ06 |
П-ДГ10 |
П-ДГ16 |
П 20 |
П-ДГ25 |
| Условный проход Dy, мм |
4 |
6 |
10 |
16 |
20 |
25 |
| Рабочее давление, МПа (кгс/см²) |
1,0 (10) |
| Диапазон температур рабочей среды |
от -30°C до +50°C |
| Тип рабочей среды |
Сжатый воздух, очищенный от капельной влаги и крупных механических примесей |
| Пропускная способность Kv (полностью открыт), м³/ч, не менее |
0,4 |
1,2 |
1,8 |
2,9 |
4,4 |
6,2 |
| Снижение уровня звука, дБ(А), не менее |
15 |
| Масса, кг, не более |
0,020 |
0,035 |
0,055 |
0,100 |
0,160 |
0,250 |
Габаритные и присоединительные размеры
Вес и габаритные размеры изменяются в зависимости от исполнения. Код ТН ВЭД для данной продукции — 8481 80 100 9. Полная спецификация представлена в таблице ниже.
Габаритные и присоединительные размеры пневмодросселей П-ДГ
| Обозначение модели |
Размеры, мм |
| Dy |
S |
D |
L* |
Imin |
I |
d (тип резьбы) |
| П-ДГ 04-1 / 04-2 |
4 |
14 |
16 |
31 |
5 |
7 |
M10x1 / K1/8" |
| П-ДГ 06-1 / 06-2 |
6 |
17 |
19 |
36 |
8 |
10 |
M12x1,5 / К?" |
| П-ДГ 10-1 / 10-2 |
10 |
22 |
25 |
44 |
8 |
10 |
М16х1,5 / КЗ/8" |
| П-ДГ 16-1 / 16-2 |
16 |
27 |
30 |
49 |
11 |
13 |
М22х2 / К?" |
| П-ДГ 20-1 / 20-2 |
20 |
32 |
35 |
55 |
9 |
13 |
М27х2 / К?" |
| П-ДГ 25-1 / 25-2 |
25 |
36 |
40 |
63 |
13 |
17 |
М33х2 / К1" |

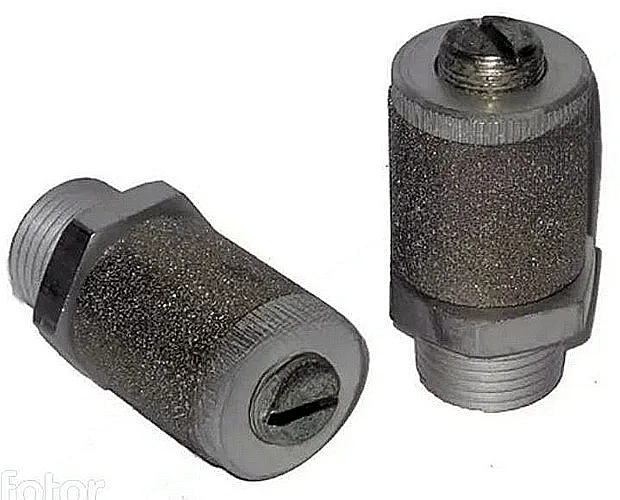

 Внешний вид пневмодросселя с глушителем П-ДГ 16-2 |
 Чертеж и схема габаритных размеров пневмодросселя с глушителем |
Преимущества и особенности эксплуатации
Комбинированная конструкция пневмодросселя с глушителем П-ДГ обеспечивает ряд ключевых преимуществ для производственных систем:
- Компактность и универсальность монтажа: устройство заменяет два элемента (дроссель и отдельный глушитель), упрощая сборку системы и экономя монтажное пространство. Присоединительные размеры соответствуют распространенным стандартам.
- Точная регулировка производительности: конический регулировочный винт позволяет плавно и линейно изменять пропускную способность от нуля до полного проходного сечения, обеспечивая точную настройку скорости исполнительных механизмов.
- Эффективное снижение шума: металлокерамический глушитель с пористой структурой поглощает аэродинамический шум при сбросе воздуха, снижая уровень звука более чем на 15 дБ(А), что важно для соответствия нормам охраны труда.
- Надежность и долговечность: конструкция рассчитана на непрерывную работу при высоком давлении. Исполнение УХЛ4 гарантирует работоспособность в широком диапазоне климатических условий.
- Совместимость со стандартными пневмосистемами: пневмодроссель П-ДГ легко интегрируется в типовые гидравлические и пневматические схемы, не требуя доработки трубопроводов.
Принцип работы пневмодросселя с глушителем П-ДГ
Сжатый воздух от пневмоцилиндра или другого привода поступает в корпус штуцера через входное резьбовое присоединение. Внутри корпуса поток встречается с коническим наконечником регулировочного винта. Положение этого винта задает величину зазора для прохода рабочей среды. Часть воздуха проходит через регулируемое сечение, после чего, минуя радиальные отверстия, направляется в объём глушителя – металлокерамический стакан с пористой структурой.
Здесь происходит рассеивание энергии струи, ее расширение и торможение, что приводит к значительному снижению скорости выхлопа и, как следствие, уровня шума. Отрегулированный и заглушенный воздух свободно выходит в атмосферу через поры глушителя. Таким образом, один компактный агрегат одновременно решает задачи регулирования и акустической оптимизации.
Температурный режим работы и срок службы
Пневмодроссели серии П-ДГ рассчитаны на эксплуатацию в диапазоне температур от -30°C до +50°C. Допускается работа в режимах с частыми пусками и остановками, а также при циклической нагрузке. Ресурс работы изделия напрямую зависит от качества подготовки воздуха. Наличие влаги, масляного тумана или абразивных частиц в системе сокращает срок службы пористого глушителя и может привести к заклиниванию регулировочного узла.
Для обеспечения длительной и стабильной работы рекомендуется установка фильтров-влагоотделителей и регуляторов давления на входе в систему. Сервисное обслуживание ограничивается периодической внешней очисткой глушителя от пыли и контролем герметичности соединений.
Область применения и совместимое оборудование
Пневмодроссель с глушителем востребован во всех отраслях, где используются пневматические приводы. Типичные сферы применения:
- Металлообрабатывающая промышленность: станки ЧПУ, координатные столы, зажимные механизмы, манипуляторы.
- Прессовое и кузнечное оборудование: управление скоростью опускания пресс-форм, выбросом готовых изделий.
- Автоматические линии сборки и упаковки: пневмоцилиндры позиционеров, толкателей, отсекателей.
- Строительная и дорожная техника: системы управления отбойными молотками, шлагбаумами, тормозами.
- Промышленные гидростанции и насосные группы: в контурах управления золотниковыми распределителями и клапанами.
Условное обозначение и расшифровка индекса
Маркировка изделия содержит всю информацию для его однозначной идентификации:
П-ДГ-ХХ-Х-ХХХ Х
- П-ДГ – тип изделия: Пневмодроссель с Глушителем.
- ХХ (04, 06, 10, 16, 20, 25) – условный проход (Dy), мм.
- Х (1 или 2) – вид присоединительной резьбы: 1 – метрическая, 2 – трубная коническая (К) по ГОСТ 6111-52.
- ХХХ Х (УХЛ4, О4) – климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ4 – для умеренного и холодного климата, категория 4 – в закрытых отапливаемых помещениях).
Пример: Пневмодроссель с глушителем П-ДГ10-2 УХЛ4 – модель с условным проходом 10 мм, с конической резьбой, для эксплуатации в отапливаемых помещениях в умеренном климате.
Типичные ошибки при подборе пневмодросселя
- Подбор только по диаметру резьбы: игнорирование условного прохода (Dy) и пропускной способности (Kv) приводит к несоответствию требуемого расхода воздуха.
- Игнорирование температуры окружающей среды: использование стандартного исполнения в неотапливаемых помещениях или на улице в зимний период.
- Неподготовленная рабочая среда: монтаж устройства в систему без фильтрации воздуха. Наличие влаги и грязи быстро выводит из строя пористый элемент глушителя.
- Монтаж без учёта направления потока: Несмотря на симметричность, установка устройства «задом наперёд» нарушает его работу и сводит на нет эффект глушения.
Примеры оформления заказа
1. Базовая модель: Пневмодроссель с глушителем П-ДГ16-2 УХЛ4 – для стандартных условий, трубная коническая резьба.
2. Другое присоединение: П-ДГ16-1 УХЛ4 – модель с тем же условным проходом, но с метрической резьбой М22х2.
3. Меньший расход: П-ДГ10-2 УХЛ4 – для контуров с меньшей потребностью в пропускной способности, до 1.8 м³/ч.
Как проверить совместимость с существующим оборудованием
Для корректной интеграции пневмодросселя в работающую систему достаточно сверить его габаритные размеры (L, D, I) и тип резьбы (d) из таблицы выше с параметрами посадочного места на трубопроводе или распределителе. Особое внимание следует уделить длине резьбовой части (I), чтобы обеспечить надежное уплотнение при вкручивании.
Часто задаваемые вопросы (FAQ)
