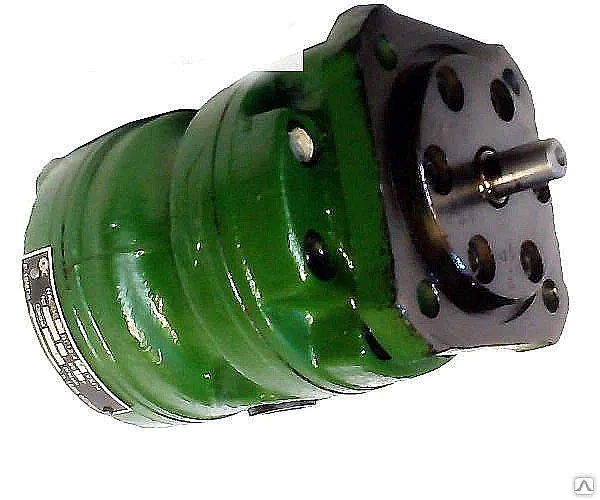

Насос пластинчатый 3БГ 12-42

Описание и назначение насоса 3БГ 12-42

Пластинчатый насос 3БГ 12-42 – это гидравлический агрегат двукратного действия, предназначенный для стабильной подачи минерального масла в промышленные гидравлические системы. Данная модель представляет собой нерегулируемый двухпоточный насос пластинчатый 3БГ 12-42, обеспечивающий постоянное по направлению движение рабочей жидкости по двум независимым магистралям. Благодаря такой конструкции, он способен одновременно обслуживать два контура с разной потребляемой мощностью, что делает его универсальным решением для сложных гидроприводов и маслостанций. Изделие производится в соответствии с ТУ 2.053.1342-78, что гарантирует соответствие отечественным стандартам качества.

Вес, габаритные размеры и таможенный код

Агрегат отличается компактностью, что облегчает его интеграцию в существующие системы. Для быстрого подбора и проверки совместимости ниже приведены основные физические параметры. Присоединительные размеры фланца соответствуют требованиям ГОСТ 12894-67. Код ТН ВЭД, под который классифицируется оборудование, – 8413.60.000.0.

Чертеж с габаритными и присоединительными размерами насоса пластинчатого 3БГ 12-42. Используйте эту схему для проверки посадочных мест в вашем оборудовании.

Сидит как-то два инженера в цеху, один другому жалуется: «Представляешь, у меня на станке отказал главный приводной насос!». Второй молча протягивает коробку: «Держи, у меня запасной насос пластинчатый 3БГ 12-42 остался». Первый смотрит и удивляется: «И как ты угадал, что мне именно эта модель нужна?». «Да я, брат, по звуку, с которым он перестал работать, определил».

Технические характеристики гидронасоса

Для корректного выбора и эффективной эксплуатации необходимо учитывать ключевые параметры изделия. Каждый из них напрямую влияет на производительность и ресурс работы гидросистемы в целом. Насос пластинчатый 3БГ 12-42 обеспечивает стабильность давления и заданный расход рабочей жидкости в широком диапазоне условий.

Расшифровка условного обозначения модели

Маркировка 3БГ 12-42 содержит в себе основные сведения о технических особенностях изделия. Правильное прочтение индекса позволяет избежать ошибок при подборе и заказе. В обозначении 3БГ 12-42: цифра 3 указывает на величину подачи первого потока – 3,3 л/мин. Буквы БГ обозначают базовый тип агрегата – пластинчатый гидравлический. Число 12 соответствует рабочему объему в кубических сантиметрах (12,5 см³). Цифра 4 в коде означает климатическое исполнение УХЛ, пригодное для эксплуатации в умеренном и холодном климате. Последняя цифра 2 определяет параметры второго потока с подачей 17 л/мин. Стандартное исполнение предполагает правое направление вращения вала (по часовой стрелке, если смотреть со стороны привода). Для заказа модели с левым вращением к индексу добавляется суффикс «Л».

Преимущества и особенности эксплуатации

Выбор именно пластинчатого насоса 3БГ 12-42 для модернизации или ремонта гидросистемы дает пользователю ряд существенных эксплуатационных выгод.

Стабильность работы. Двухпоточная конструкция обеспечивает независимое питание двух гидравлических контуров с разным расходом, что повышает общую надежность системы.

Увеличение ресурса. При использовании качественного масла и своевременной фильтрации ресурс работы насоса существенно возрастает, снижая затраты на сервисное обслуживание.

Универсальность подключения. Стандартизированное фланцевое присоединение упрощает монтаж и замену агрегата на большинстве типового промышленного оборудования.

Снижение простоев. Наличие данного насоса пластинчатого 3БГ 12-42 как запасной части на складе позволяет оперативно провести ремонт, минимизируя время простоя технологической линии.

Совместимость с маслостанциями. Агрегат идеально встраивается в типовые гидравлические станции бренда ГИДРАВЛИК, а также может служить аналогом для замены в установках других производителей.

Принцип действия в гидравлической системе

Насос пластинчатый 3БГ 12-42 функционирует за счет вращения ротора, установленного эксцентрично относительно внутренней поверхности статора. В радиальных пазах ротора свободно перемещаются пластины. Под действием центробежной силы и давления масла в пазах пластины прижимаются к поверхности статора, образуя герметичные рабочие камеры. В процессе вращения объем этих камер на стороне всасывания увеличивается, создавая разрежение и затягивая рабочую жидкость из бака. При дальнейшем повороте объем камеры уменьшается, и масло под давлением вытесляется в напорную линию. Наличие двух независимых систем всасывания и нагнетания позволяет реализовать два потока с разной производительностью в одном корпусе.

Режимы работы, температура и ресурс

Для обеспечения заявленного срока службы, составляющего порядка 5000 моточасов, необходимо строго соблюдать регламентированные условия эксплуатации. Наиболее критичными параметрами являются температура и чистота рабочей среды. Диапазон температур масла в системе должен поддерживаться в пределах от +10°C до +50°C. Эксплуатация при более низких температурах требует применения масел соответствующей вязкости и, возможно, системы предварительного подогрева. Работа при температуре выше +50°C приводит к резкому падению вязкости, ухудшению смазки трущихся пар и ускоренному износу пластин и статора. Крайне важна эффективная фильтрация масла. Установка фильтра тонкостью очистки не грубее 25 мкм на линии всасывания является обязательной мерой для защиты внутренних полостей насоса от абразивных частиц. Гарантийный срок на изделие составляет 12 месяцев с момента ввода в эксплуатацию при условии соблюдения всех правил монтажа и технического обслуживания.

Область применения оборудования

Благодаря надежности и стабильным характеристикам, сфера использования данного гидроагрегата чрезвычайно широка. Он применяется в качестве источника давления в следующих типах оборудования: гидроприводы металлорежущих и деревообрабатывающих станков (фрезерные, токарные, сверлильные); системы централизованной смазки прокатных станов и другого металлургического оборудования; гидравлические контуры сельскохозяйственных машин, таких как кормораздатчики, пресс-подборщики, погрузчики; силовые агрегаты промышленных прессов (гидравлические и кривошипно-шатунные); технологические установки: автоклавы, испытательные стенды, стенды для испытания трубопроводной арматуры. Особенно часто насос пластинчатый 3БГ 12-42 интегрируется в состав насосных групп и маслостанций, где выполняет роль вспомогательного или подпиточного насоса, работая в паре с более мощными аксиально-поршневыми моделями.

Типичные ошибки при подборе замены

Ориентация только на присоединительные размеры. Совпадение фланца важно, но прежде всего необходимо проверить соответствие по рабочему давлению, подаче и частоте вращения.

Неучет типа рабочей среды. Агрегат рассчитан на минеральные масла. Использование жидкостей на водной основе, эмульсий или агрессивных сред недопустимо и приведет к быстрому выходу из строя.

Игнорирование температурного диапазона. Установка насоса в среду с постоянной температурой за пределами диапазона +10…+50°C резко сократит его ресурс.

Пренебрежение системой фильтрации. Работа без фильтра тонкой очистки – наиболее частая причина преждевременного износа пластин и статора.

Ремонт и обслуживание: состав ремкомплектов

Наиболее подверженными износу элементами насоса пластинчатого 3БГ 12-42 являются подвижные детали, работающие в условиях высокого давления и трения. Для быстрого восстановления работоспособности рекомендуется иметь на складе ремонтный комплект.

Варианты оформления заказа и комплектации

При заказе гидронасоса следует четко указывать необходимую модификацию. Вот несколько типовых примеров:

1. Базовая модель с правым вращением. Заказывается под артикулом «3БГ12-42». Это наиболее распространенное исполнение для замены в стандартных гидросистемах.

2. Модель для реверсных схем. При необходимости левого вращения вала заказ оформляется на «3БГ12-42Л». Это важно для систем с жестко заданным направлением потока.

3. Комплект с переходной плитой. Возможен заказ насоса в сборе с монтажной плитой под конкретную модель электродвигателя, что ускоряет процесс монтажа.

Часто задаваемые вопросы (FAQ)

Как подобрать аналог насоса 3БГ 12-42 под существующую систему?
Для корректного подбора необходимы три ключевых параметра: номинальное давление (до 10 МПа), суммарная подача (около 20.3 л/мин, разделенная на два потока) и тип присоединения (фланец по ГОСТ 12894-67). Также уточните направление вращения вала и присоединительные размеры.

Какие сроки поставки по России и есть ли насосы на складе?
Базовая модель 3БГ 12-42 часто имеется в наличии на центральном складе. Доставка в Москву и Санкт-Петербург осуществляется в течение 1-2 рабочих дней. В регионы, такие как Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, стандартный срок отгрузки – 3-5 рабочих дней. Для стран СНГ поставки организуются индивидуально.

Допустима ли эксплуатация насоса на открытых площадках или в неотапливаемых цехах?
Да, при условии соблюдения температурного режима рабочего масла (+10…+50°C). При зимней эксплуатации в неотапливаемом помещении необходимо использовать всесезонные масла с соответствующим индексом вязкости и предусмотреть возможность предпускового подогрева жидкости в баке. Пыльные условия требуют усиленного контроля за состоянием воздушного фильтра на баке и регулярной замены масляных фильтров.

Какие требования к маслу для обеспечения максимального ресурса насоса?
Обязательно использование чистых минеральных масел для гидросистем (индустриальных ИГП, ВМГЗ и др.) с рекомендуемой вязкостью 17–213 сСт при рабочей температуре. Критически важно поддерживать чистоту масла по стандарту ISO 4406 на уровне не хуже 18/16/13, используя фильтры тонкостью 25 мкм и менее. Регулярный контроль и замена масла по регламенту увеличивают межремонтный период.

Завершение

Пластинчатый насос 3БГ 12-42 от бренда ГИДРАВЛИК – это проверенное временем, надежное решение для оснащения и ремонта промышленных гидравлических систем. Его технические характеристики, включая рабочее давление 10 МПа и двухпоточную подачу, делают его незаменимым для станочного оборудования, прессов и сельхозтехники. Компания ГИДРАВЛИКА, как официальный поставщик, обеспечивает не только оперативные поставки по всей территории России и в страны СНГ, но и полную техническую поддержку. Наши инженеры готовы помочь с подбором аналога под вашу конкретную систему, провести консультацию по монтажу и эксплуатации. Для расчета стоимости, уточнения сроков поставки или получения технической документации, пожалуйста, оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
