Описание и назначение агрегата

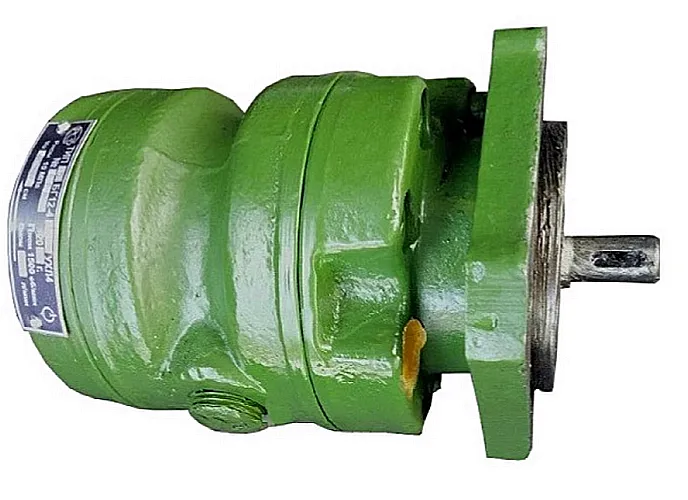

Насос пластинчатый 3БГ 12-41А — это двухпоточный гидравлический насос двукратного действия, предназначенный для подачи минерального масла в системы высокого давления промышленного оборудования. Основная функция устройства заключается в создании стабильного, нерегулируемого потока рабочей жидкости одновременно по двум независимым контурам, что обеспечивает надежную работу гидроприводов и систем смазки.
Габаритные параметры и классификация
Габаритные размеры, масса и код ТН ВЭД для данного гидравлического оборудования приведены в таблице ниже. Агрегат классифицируется по ТУ 2.053.1342-78 и имеет климатическое исполнение УХЛ, предназначенное для эксплуатации в условиях умеренного и холодного климата.
| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В), мм | 240 × 180 × 150 |
| Масса, кг | 6.4 |
| Код ТН ВЭД | 8413.60.000 |
Особенности и преимущества эксплуатации
Выбор насоса пластинчатого 3БГ 12-41А для комплектации гидросистемы предоставляет ряд технических и эксплуатационных преимуществ, важных для инженеров и сервисных служб.
- Повышение надежности системы: Двухпоточная конструкция позволяет разделить потоки, снижая нагрузку на каждый контур и увеличивая общий ресурс системы.
- Стабильность давления: Насос двукратного действия обеспечивает равномерную подачу масла, что критически важно для прецизионного оборудования и систем точного дозирования.
- Универсальность применения: Стандартизированные присоединительные размеры и параметры облегчают интеграцию в типовые гидросистемы промышленных станков и прессов.
- Сокращение времени простоя: Простая конструкция и доступность ремкомплектов упрощают сервисное обслуживание и ремонт.
Объясняет инженер коллеге: «Наше оборудование работает как часы благодаря надежному пластинчатому насосу. Знаешь, почему он не любит сплетни? Потому что всегда держит давление!»
Технические характеристики
Ключевые эксплуатационные параметры насоса пластинчатого 3БГ 12-41А определяют область его эффективного применения. Устройство обеспечивает рабочее давление в 10 МПа и два значения номинальной подачи для каждой из секций.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 5 |
| Номинальная подача, л/мин | 3.3 / 6 |
| Давление на выходе (номинальное), МПа | 10 |
| Диапазон рабочих температур масла, °С | +10 ... +50 |
| Рекомендуемая вязкость рабочей среды, сСт | 17–213 |
| Номинальная частота вращения вала, об/мин | 600 |
| Коэффициент полезного действия, % | 65 |
Принцип работы в гидросистеме
Принцип действия насоса пластинчатого 3БГ 12-41А основан на вращении ротора с радиально установленными пластинами внутри статора. Вращение от приводного вала создает переменные рабочие камеры, которые попеременно осуществляют всасывание минерального масла из бака и его нагнетание в напорную магистраль гидросистемы. Ключевая особенность модели — наличие двух независимых рабочих секций двукратного действия, что позволяет генерировать два отдельных потока рабочей жидкости, которые могут использоваться для питания разных контуров или обеспечения резервирования.
Температурный режим и факторы, влияющие на ресурс
Данный гидравлический насос рассчитан на непрерывную работу в заданном диапазоне температур рабочей среды от +10°C до +50°C. Для обеспечения расчетного срока службы, который при соблюдении условий составляет около 5 лет, необходимо контролировать несколько ключевых факторов. Основным является качество и чистота масла: применение гидравлической жидкости с рекомендованной вязкостью и эффективная ее фильтрация с помощью штатных фильтров гидростанции. Кроме того, ресурс работы напрямую зависит от соблюдения номинальных значений давления и частоты вращения, а также от регулярности технического обслуживания. Гарантия от производителя ГИДРАВЛИК на насос пластинчатый 3БГ 12-41А составляет 12 месяцев с момента ввода в эксплуатацию.
Область применения и типовое оборудование
Благодаря своей надежности и двухпоточности, насос пластинчатый 3БГ 12-41А находит широкое применение в различных отраслях промышленности. Основные сферы использования включают: металлообработку (гидроприводы токарных, фрезерных и шлифовальных станков), прессовое оборудование (кузнечно-прессовые линии, гибочные машины), строительную и дорожную технику (системы смазки и управления рабочих органов). Также этот агрегат часто интегрируется в состав гидростанций, обеспечивающих питание аксиально-поршневых насосов, и используется в гидравлических системах автоматизированных производственных линий и промышленных роботов.
Расшифровка условного обозначения модели
Индекс 3БГ 12-41А несет в себе информацию о ключевых параметрах устройства. Цифра «3» в начале указывает на подачу первой секции (со стороны привода), равную 3.3 л/мин. Буквенное сочетание «БГ» обозначает тип изделия — пластинчатый гидравлический насос. «12» — номер серии. «4» — это код конструктивного исполнения корпуса и вала. Комбинация «1А» характеризует параметры противоположной секции, обеспечивающей подачу 6 л/мин.
Габаритные и присоединительные размеры
Чертеж насоса пластинчатого 3БГ 12-41А. На схеме указаны монтажные расстояния, диаметры вала и расположение фланцев для проверки совместимости с гидростанцией.
Схема подключения насоса пластинчатого 3БГ 12-41А к гидросистеме, показывающая точки всасывания и нагнетания двух потоков.
Состав ремкомплекта и часто заменяемые детали
Своевременная замена изнашиваемых элементов позволяет поддерживать производительность гидронасоса. В стандартный ремкомплект, как правило, входят следующие позиции:
| Наименование элемента | Причина и условия износа |
|---|
| Пластины (шиберы) | Основной изнашивающийся элемент. Износ ускоряется при загрязнении масла абразивными частицами или недостаточной фильтрации. |
| Кольцевые уплотнения вала | Потеря герметичности из-за старения резины, перегрева или работы при предельных давлениях. |
| Уплотнительные прокладки корпуса | Могут требовать замены при разборке насоса для сервисного обслуживания или при появлении наружных течей. |
| Подшипниковый узел | Длительная работа на повышенных оборотах или при перекосах вала приводит к увеличению зазоров и вибрациям. |
Типичные ошибки при подборе
Во избежание нештатных ситуаций и преждевременного выхода из строя, при выборе насоса пластинчатого 3БГ 12-41А или его аналога следует избегать следующих распространенных ошибок:
- Ориентация только на тип подключения: Выбор исключительно по совпадению фланца или штуцера без проверки соответствия номинальной подачи (3.3/6 л/мин) требованиям гидросистемы.
- Неучет рабочей среды: Попытка использования с жидкостями, отличными от минеральных масел (водно-гликолевые смеси, эмульсии), что может привести к коррозии и ускоренному износу пластин.
- Игнорирование температурного диапазона: Эксплуатация при температурах масла ниже +10°C или выше +50°C, ведущая к изменению вязкости, кавитации и падению КПД.
- Пренебрежение фильтрацией: Подключение к системе без штатного фильтра тонкой очистки, что резко сокращает ресурс пластин и ротора.
Примеры заказа и доставка
Процесс заказа пластинчатого гидронасоса для серийного производства, ремонта или модернизации оборудования является стандартным. Например, для базовой комплектации станка заказывается насос пластинчатый 3БГ 12-41А с артикулом по каталогу ГИДРАВЛИК. Для системы с другим типом фланцевого соединения может потребоваться модификация, что уточняется у технического консультанта. Возможна также комплектация насоса в сборе с электродвигателем для создания готовой насосной группы.
Оперативная поставка гидравлических компонентов — наш приоритет. Компания ГИДРАВЛИКА, как официальный поставщик бренда ГИДРАВЛИК, организует доставку данного гидронасоса в любой регион России и страны СНГ. Стандартные сроки доставки: 1–2 дня в Москву и Санкт-Петербург, 2–3 дня в Казань и Ростов-на-Дону, 3–4 дня в Екатеринбург и Новосибирск. В другие города России и страны СНГ (Казахстан, Беларусь, Узбекистан) поставка осуществляется в среднем за 5–7 рабочих дней. Все оборудование поставляется в защитной упаковке, обеспечивающей его сохранность при транспортировке.
Надежный поставщик промышленной гидравлики
Приобретая насос пластинчатый 3БГ 12-41А у компании ГИДРАВЛИКА, вы получаете гарантированно оригинальное оборудование от производителя с полным пакетом технической документации. Наши инженеры готовы предоставить консультацию по подбору, интеграции в существующую систему и подобрать совместимые аналоги при необходимости. Мы предлагаем комплексную техническую поддержку на всех этапах — от выбора до ввода в эксплуатацию и дальнейшего сервисного обслуживания. Для получения подробной информации, расчета стоимости и оформления заказа свяжитесь с нами через сайт https://777-gidra.ru или по телефону.
