Описание и назначение

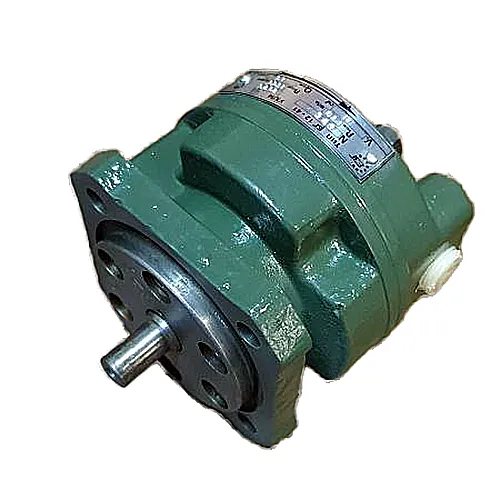

Насос пластинчатый БГ 12-42 представляет собой надежную нерегулируемую гидромашину, задачей которой является создание постоянного потока минерального масла в системах промышленной гидравлики. Основное применение изделия – питание гидроприводов станков, прессового оборудования и технологических линий. Данная модель обеспечивает стабильное давление в контуре и отличается предсказуемой производительностью.
– Два насоса спорят в мастерской. Один говорит: «Я только давление создаю». А насос пластинчатый БГ 12-42 отвечает: «А я еще и диссертацию по гидродинамике защитил, пока ты тут просто работал!»
Вес, габариты, код ТН ВЭД
Однопоточный насос пластинчатый БГ 12-42 отличается компактными размерами и массой 3,6 кг. Данный параметр важен для расчета нагрузок на станину оборудования и планирования монтажных работ. Устройство имеет присоединительные размеры, соответствующие российским стандартам. Код ТН ВЭД для данной продукции: 8413.50.000.
| Параметр | Значение |
|---|
| Масса (однопоточная), кг | 3,6 |
| Габаритные размеры (Д×Ш×В), мм | 185×140×125 |
| Код ТН ВЭД | 8413.50.000 |
Чертеж габаритных и присоединительных размеров насоса пластинчатого БГ 12-42. Показаны фланцы, расположение патрубков и крепежные отверстия для монтажа в гидравлические системы.
Преимущества и особенности эксплуатации
Выбор модели БГ 12-42 для комплектации гидростанции или модернизации существующей системы предоставляет инженеру несколько существенных преимуществ.
- Увеличение ресурса гидросистемы. Стабильная подача 17 л/мин при давлении до 10 МПа и высокий коэффициент подачи (не менее 90%) снижают риск кавитации и износа других компонентов.
- Снижение эксплуатационных простоев. Простая конструкция и доступность ремкомплектов позволяют проводить обслуживание без длительной остановки производства.
- Универсальность монтажа. Возможность установки в любом пространственном положении и совместимость с широким спектром электродвигателей через упругую муфту.
- Соответствие типовым требованиям. Насос пластинчатый БГ 12-42 рассчитан на работу с минеральными маслами по ГОСТ, что упрощает подбор рабочей среды для большинства промышленных объектов.
- Надежность в сложных условиях. Климатическое исполнение УХЛ4 обеспечивает работоспособность в диапазоне температур от -40°C до +50°C.
Принцип работы и конструктивные особенности
Работа насоса пластинчатого БГ 12-42 основана на классическом принципе вытеснения жидкости вращающимся ротором с подвижными пластинами. Вал насоса приводится во вращение электродвигателем. Под действием центробежной силы и давления масла пластины выдвигаются из пазов ротора и прижимаются к внутренней поверхности эксцентричного статора. Образующиеся при этом замкнутые объемы попеременно соединяются с окнами всасывания и нагнетания, расположенными в боковых дисках. Таким образом, происходит непрерывная перекачка рабочей жидкости из входного патрубка в напорную линию. Ключевой особенностью данной модели является бессердечниковая конструкция («БГ» в обозначении), что повышает надежность и упрощает сервис.
Технические характеристики
Подробные эксплуатационные параметры модели БГ 12-42 приведены в таблице. Эти данные являются основополагающими для корректного проектирования или подбора замены вышедшего из строя агрегата.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 10 |
| Рабочий объем, см³ | 12,5 (±3%) |
| Номинальная подача (производительность), л/мин | 17,0 |
| Частота вращения (номинальная), об/мин | 1500 |
| Общий КПД, не менее | 71% |
| Коэффициент подачи, не менее | 90% |
| Номинальная потребляемая мощность, кВт | 3,84 (±10%) |
| Тип рабочей среды | Минеральные масла (вязкость 22–46 мм²/с) |
| Тип подключения | Присоединительные размеры по ГОСТ 12448-80 |
Температурный режим и ресурс работы
Допустимый диапазон температур эксплуатации насоса пластинчатого БГ 12-42 составляет от -40°C до +65°C. Агрегат рассчитан на работу в непрерывном режиме в составе промышленных гидросистем. Заявленный производителем ресурс до капитального ремонта – не менее 3500 часов. Срок службы напрямую зависит от соблюдения нескольких условий: поддержание необходимого давления на входе (0,08–0,12 МПа), использование масла рекомендуемой вязкости, качественная фильтрация рабочей жидкости на всасывающей линии и установка индикатора загрязненности фильтра. Своевременное техническое обслуживание является ключом к достижению максимального ресурса.
Область применения и совместимое оборудование
Насос пластинчатый БГ 12-42 находит применение в различных отраслях промышленности, где требуется стабильный источник гидравлической энергии средней мощности. Его часто можно встретить в составе:
- Гидравлических прессов для металлообработки и пластмасс.
- Станков с ЧПУ (токарных, фрезерных, шлифовальных).
- Литьевых машин и термопластавтоматов.
- Подъемников и стендов в автосервисах.
- Оборудования для лесозаготовки и деревообработки.
- Систем управления прокатными станами в металлургии.
Модель совместима с другим оборудованием марки ГИДРАВЛИК и может быть интегрирована в существующие гидравлические контуры при соблюдении параметров подключения.
Расшифровка условного обозначения
Индекс модели несет в себе всю необходимую информацию для технического специалиста. Расшифровка маркировки БГ 12-42 следующая:
- БГ – тип конструкции: бессердечниковый гидравлический насос.
- 12 – номинальный рабочий объем, округленно 12,5 см³.
- 4 – серия или типоразмер изделия.
- 2 – характеристика, указывающая на подачу со стороны привода и номинальную подачу 17,0 л/мин.
Отсутствие в маркировке буквы «Л» означает правое направление вращения выходного вала (по часовой стрелке со стороны вала). Конструкция соответствует требованиям технических условий ТУ 2.053.1342-78.
Состав ремкомплекта и часто заменяемые детали
Для восстановления работоспособности насоса пластинчатого БГ 12-42 используются ремкомплекты. В таблице приведен примерный состав такого комплекта, включающий элементы, подверженные естественному износу.
| Наименование детали | Причина замены |
|---|
| Пластины (лопатки) ротора | Износ рабочих кромок, приводящий к падению давления и производительности. |
| Уплотнительные кольца и манжеты | Потеря эластичности, растрескивание, утечки масла. |
| Пружины боковых дисков | Усталость металла, потеря упругих свойств. |
| Уплотнения вала | Износ, приводящий к внешней течи. |
| Подшипниковые узлы | Выработка, появление люфта или шума. |
Быстрейшему износу способствуют работа с загрязненным маслом без должной фильтрации, превышение рабочего давления и несоблюдение температурного режима. Регулярная проверка и замена фильтрующих элементов значительно продлевает межремонтный период.
Типичные ошибки при подборе и монтаже
Чтобы избежать преждевременного выхода из строя или неэффективной работы гидромашины, инженерам следует учитывать распространенные ошибки.
- Выбор только по присоединительным размерам. Давление, подача и частота вращения должны соответствовать требованиям системы.
- Игнорирование вязкости масла. Использование жидкости с вязкостью за пределами рекомендованного диапазона 22–46 мм²/с ведет к ускоренному износу или кавитации.
- Неверное направление вращения. Установка насоса с левым вращением там, где требуется правое (и наоборот), приведет к отсутствию подачи.
- Пренебрежение требованиями к всасывающей линии. Слишком длинная или узкая труба, наличие колен увеличивают потери на входе, снижая производительность насоса пластинчатого БГ 12-42.
- Отсутствие фильтра тонкой очистки. Попадание абразивных частиц в рабочую зону – основная причина износа пластин и статора.
Примеры заказа
Порядок заказа и комплектация могут варьироваться в зависимости от потребностей предприятия.
Пример 1. Базовая поставка. Насос пластинчатый БГ 12-42 в стандартной комплектации для замены вышедшего из строя агрегата на прессе. Включает упаковку, паспорт изделия.
Пример 2. Комплексное решение для новой гидростанции. Узел в сборе: насос пластинчатый БГ 12-42, фланцы для подключения, упругая муфта и рекомендации по подбору электродвигателя.
Пример 3. Сервисный пакет. Поставка насоса совместно с ремкомплектом и сменным фильтрующим элементом для планового ТО гидросистемы.
Поставка, гарантия и доставка
Продукция бренда ГИДРАВЛИК поставляется официальным дистрибьютором – компанией ГИДРАВЛИКА. Все изделия проходят обязательное предпродажное тестирование, имеют сертификаты соответствия и сопровождаются гарантией сроком на 24 месяца. Мы обеспечиваем оперативную доставку оборудования по всей территории Российской Федерации и в страны СНГ. Отгрузка осуществляется со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону и других региональных центрах. Срок доставки в большинство случаев составляет от 3 до 7 рабочих дней. Наши технические специалисты готовы помочь с подбором аналога под вашу систему и проконсультировать по вопросам монтажа и эксплуатации.
Для получения коммерческого предложения, уточнения наличия или оформления заказа воспользуйтесь формой обратной связи на сайте или свяжитесь с нами по телефону.
