Описание и область применения насоса БГ12-41
Пластинчатый насос БГ12-41 – это высоконадежный объемный гидравлический агрегат, предназначенный для создания постоянного потока рабочей жидкости в системах промышленной гидравлики. Данная модель обеспечивает стабильную подачу масла с заданными параметрами давления и расхода, что делает её ключевым компонентом в гидроприводах станков, прессового оборудования и различных подъемно-транспортных механизмов.
Насос БГ12-41 пластинчатый характеризуется высокой энергоэффективностью и компактной конструкцией, позволяющей осуществлять его монтаж даже в условиях ограниченного технологического пространства без компромиссов в производительности гидросистемы.
Основные параметры и габариты
Общая масса однопоточного исполнения гидроагрегата составляет 3,6 кг, в то время как двухпоточная модификация весит 6,4 кг. Габаритные размеры варьируются в диапазоне от 180×120×150 мм до 220×140×180 мм в зависимости от конкретного варианта исполнения. Код ТН ВЭД для таможенного оформления: 8413.60.000.0.
| Параметр агрегата | Значение |
|---|
| Типичная масса (однопоточный), кг | 3.6 |
| Типичная масса (двухпоточный), кг | 6.4 |
| Диапазон габаритных размеров, мм | 180×120×150 — 220×140×180 |
| Код ТН ВЭД | 8413.60.000.0 |
На совещании инженеры обсуждали покупку нового оборудования. Один говорит: «Мне сказали, что этот насос БГ12-41 пластинчатый настолько мощный, что думает сам за себя». Второй отвечает: «Ерунда! Он настолько надежен, что единственное, о чем ему нужно думать – как работать без остановок!».
Ключевые технические характеристики
В таблице ниже представлены основные эксплуатационные параметры, определяющие сферу применения и условия работы гидронасоса.
| Техническая характеристика | Показатель |
|---|
| Номинальное рабочее давление на выходе, МПа (бар) | 10 (100) |
| Давление на входе (макс./мин.), МПа | 0.12 / 0.08 |
| Номинальная подача (расход), л/мин | 10.5 |
| Рабочий объем, см³ | 8 (±3%) |
| Частота вращения вала, мин⁻¹ | 600 / 1500 / 1600 |
| Коэффициент полезного действия (КПД), не менее, % | 65 |
| Минимальный ресурс (моторесурс) до обслуживания, часов | 3750 |
Принцип работы устройства
Функционирование насоса БГ12-41 пластинчатого базируется на принципе двукратного действия лопастей ротора. В процессе вращения вала центробежная сила и давление рабочей жидкости обеспечивают надежный радиальный прижим пластин к профилированной поверхности статора, формируя изолированные рабочие камеры. На стадии всасывания объем этих камер последовательно увеличивается, создавая разрежение и заполнение их маслом через всасывающее окно. При перемещении в зону нагнетания объем камер уменьшается, что вызывает вытеснение жидкости под давлением в напорную магистраль системы. Такая конструкция гарантирует стабильность параметров потока даже при колебаниях вязкости рабочей среды.
Расшифровка конструктивного обозначения
Маркировка БГ12-41 содержит в себе всю необходимую информацию о базовой конфигурации изделия. Расшифровка выполняется следующим образом:
| Элемент маркировки | Техническое значение |
|---|
| БГ | Тип агрегата: Б – пластинчатый, Г – гидравлический |
| 12 | Номер серии или поколения конструкции |
| 4 | Конструктивная модификация корпуса и вала |
| 1 | Индекс номинальной подачи 10,5 л/мин (рабочий объем 8 см³) |
Дополнительные индексы, например, «УХЛ4», обозначают климатическое исполнение – для районов с умеренным и холодным климатом (по ГОСТ 15150-69), и категорию размещения – в помещениях с регулируемым климатом.
Преимущества и особенности эксплуатации
Ключевые выгоды, которые получает пользователь при применении насоса БГ12-41:
• Высокая ремонтопригодность и простота обслуживания за счет модульной конструкции корпуса.
• Стабильная производительность при рабочих давлениях до 10 МПа, что минимизирует простои гидравлического оборудования.
• Увеличенный ресурс работы благодаря применению износостойких пар трения и эффективной системе внутренней смазки.
• Универсальность подключения – агрегат совместим с большинством типовых гидрораспределителей, фильтров и аккумуляторов российского производства.
• Возможность работы в однопоточном и двухпоточном исполнении для создания сложных контуров питания.
Подробно о температурном режиме и сроке службы
Эксплуатация пластинчатого насоса БГ12-41 разрешена в диапазоне температур окружающей среды от -25°C до +65°C при относительной влажности воздуха не выше 80%. Температура самой рабочей жидкости (гидравлического масла) в системе не должна выходить за пределы +5°C … +60°C. Заявленный минимальный срок службы агрегата составляет 3750 часов наработки при условии соблюдения всех регламентов технического обслуживания, что эквивалентно примерно 5 годам эксплуатации в нормальном режиме.
К факторам, критически влияющим на ресурс, относятся: соблюдение требований к давлению на входе (0.08–0.12 МПа), использование рекомендованного по вязкости масла (например, класса ИГП-32), своевременная замена фильтров тонкой очистки в системе и недопущение работы на предельных для агрегата температурах.
Типичные области применения и совместимое оборудование
Данный пластинчатый насос находит широкое применение в различных отраслях промышленности и сервиса. Основные сферы использования:
• Гидравлические приводы прессового оборудования усилием от 100 до 500 тонн.
• Централизованные системы смазки и подачи СОЖ в металлорежущих станках (токарные, фрезерные, сверлильные).
• Гидростанции для автосервисного подъемного оборудования и стендов развала-схождения.
• Приводы конвейерных линий и дозаторов в пищевой и упаковочной промышленности.
• Вспомогательные гидросистемы дорожно-строительной и коммунальной техники (уплотнительные катки, мини-экскаваторы, мультилифты).
• Как элемент системы охлаждения высокоскоростных шпинделей в станках с ЧПУ.
Насос БГ12-41 пластинчатый полностью совместим с типовыми комплектующими для гидросистем: предохранительными и редукционными клапанами, гидрораспределителями, маслоохладителями и гидроаккумуляторами.

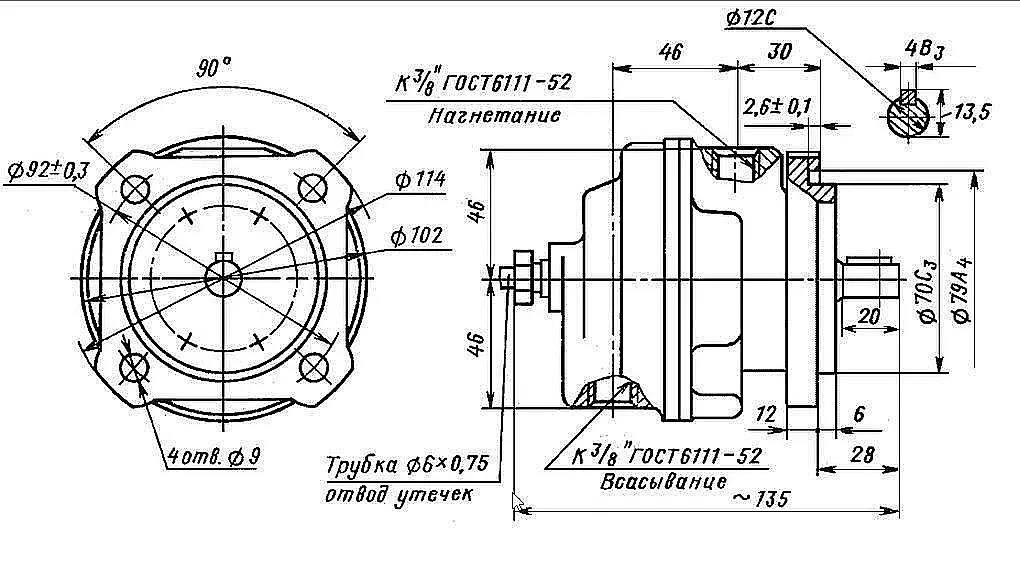

Чертеж с габаритными размерами насоса БГ12-41 для проверки посадочного места.

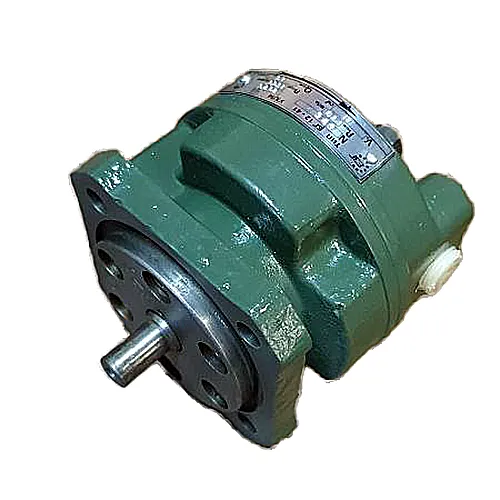

Вид на насос сбоку, демонстрирующий присоединительные фланцы и монтажные элементы.
Информация по присоединительным размерам
Для корректного монтажа и безаварийной работы требуется точное соблюдение присоединительных размеров. Основные параметры:
• Диаметр приводного вала: 22 мм.
• Посадочный диаметр монтажного фланца: 100 мм.
• Диаметр крепежных отверстий во фланце: 11 мм.
• Высота установочной поверхности от оси вала: примерно 70 мм.
• Рекомендуемый момент затяжки крепежных болтов M10: 25 Н·м.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности насоса важно своевременно менять изнашивающиеся компоненты. Основной ремкомплект и уязвимые элементы:
| Наименование детали | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Естественный износ от трения о статор, особенно при загрязнении масла или работе на предельных давлениях. |
| Уплотнительные манжеты вала | Потеря эластичности и упругих свойств из-за старения резины, перегрева, химической несовместимости с маслом. |
| Кольца боковых крышек (распределительных дисков) | Абразивный износ при попадании твердых частиц в систему из-за недостаточной фильтрации. |
| Предохранительные (прижимные) пружины пластин | Потеря упругости при длительной работе в режиме высоких температур или от усталости металла. |
| Уплотнения фланцевых соединений | Механическая деформация при неправильном монтаже или превышении момента затяжки. |
Распространенные ошибки при подборе насоса
Чтобы избежать нештатных ситуаций, техническим специалистам следует обратить внимание на следующие часто встречающиеся ошибки:
• Выбор агрегата исключительно по типу резьбы или фланца без учета требуемого расхода (подачи) и диапазона рабочих давлений в системе.
• Пренебрежение требованием по минимальному давлению на входе (0.08 МПа), что приводит к кавитации и разрушению пластин.
• Применение несоответствующего типа рабочей среды (например, воды или жидкости на водно-гликолевой основе в насосе, рассчитанном на минеральное масло).
• Неучет реального температурного диапазона эксплуатации, особенно в неотапливаемых цехах или при работе оборудования на открытых площадках.
Практические примеры оформления заказа
Пример 1 (базовая поставка): «Насос БГ12-41 пластинчатый – 3 единицы, упаковка заводская, полный комплект документов (технический паспорт, руководство по эксплуатации на русском языке)».
Пример 2 (заказ с учетом климатики): «Насос БГ12-41 в исполнении УХЛ4 – 2 шт., дополнительно опломбированный ремкомплект (лопатки, манжеты), сертификат соответствия ГОСТ Р».
Пример 3 (комплекс для сервиса): «Насос БГ12-41 пластинчатый – 1 единица, набор монтажных переходников под фланец SAE, гарантия 24 месяца, срочная доставка в г. Казань».
По всем вопросам комплектации и выбора модификации рекомендуем проконсультироваться с нашими инженерами через сайт 777-gidra.ru.
Часто задаваемые вопросы о насосе БГ12-41
Вопрос 1: Как правильно подобрать модификацию насоса БГ12-41 под мою гидросистему, учитывая давление и расход?
Ответ: Для корректного подбора необходимо знать три ключевых параметра вашей системы: требуемый рабочий расход (л/мин), максимальное давление в напорной линии (МПа) и тип подключения (фланец, резьба). Базовая модель насос БГ12-41 пластинчатый обеспечивает номинальную подачу 10.5 л/мин при давлении 10 МПа. Для других параметров могут потребоваться модификации с иным рабочим объемом. Также важно обеспечить рекомендуемое давление на входе — от 0.08 до 0.12 МПа.
Вопрос 2: Каковы сроки поставки по России и наличие на складе?
Ответ: Стандартные сроки поставки по территории Российской Федерации составляют от 2 до 5 рабочих дней. В города федерального значения, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, при условии наличия изделия на основном складе, возможна экспресс-доставка в течение 48 часов. Актуальное наличие всегда можно уточнить у наших менеджеров.
Вопрос 3: Какие условия эксплуатации являются критическими для ресурса насоса (мороз, пыль, качество масла)?
Ответ: Ресурс напрямую зависит от качества рабочей среды и фильтрации. Обязательным условием является применение масел типа ИГП-32 и выше с классом чистоты не ниже 19/17/14 по ISO 4406. Эксплуатация при температуре ниже -25°C требует предварительного разогрева масла, работа в пыльных помещениях — усиленной защиты узла всасывания. Превышение температуры масла выше +60°C влечет за собой ускоренный износ уплотнений и снижение вязкости, что пагубно влияет на КПД.
Вопрос 4: Возможно ли подобрать полноценный аналог насоса БГ12-41 для замены в существующей системе зарубежного производства?
Ответ: Да, инженеры компании «ГИДРАВЛИКА» специализируются на подборе совместимых по присоединительным размерам, расходно-напорным характеристикам и типу рабочей среды аналогов. Для точного подбора необходимо предоставить модель заменяемого насоса, его паспортные данные или фото шильдика. В большинстве случаев гидронасос БГ12-41 может стать эффективной заменой многим импортным агрегатам при условии соблюдения всех эксплуатационных ограничений.
Заключение и условия поставки
Бренд «ГИДРАВЛИК», поставляемый компанией «ГИДРАВЛИКА», гарантирует соответствие своей продукции заявленным техническим параметрам и российским стандартам качества. Насос БГ12-41 пластинчатый – это проверенное решение для модернизации и ремонта гидравлических систем в условиях российского производства. Мы обеспечиваем оперативную доставку во все регионы России (включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и страны СНГ. Предоставляем полный пакет документации и сертификатов, а также техническую поддержку по подбору и эксплуатации. Для получения коммерческого предложения, оформления заказа или консультации обратитесь к специалистам через наш сайт 777-gidra.ru или по контактам, указанным в разделе «Контакты».
