Насос пластинчатый НПл 5/16 (аналог БГ12-21АМ) – это нерегулируемый гидравлический насос, предназначенный для создания постоянного потока рабочей жидкости в системах металлорежущих станков, прессового и другого промышленного оборудования. Основная функция данного агрегата – обеспечение стабильного давления масла в гидроприводах.
Описание и назначение насоса НПл 5/16
Модель НПл 5/16 относится к серии нерегулируемых пластинчатых насосов однопоточного типа. Она является современным аналогом устаревших, но широко распространенных моделей, таких как БГ12-21АМ. Агрегат предназначен для работы в составе гидростанций и насосных групп, где требуется надежная подача минерального масла под высоким давлением. Выбор насоса пластинчатого НПл 5/16 (аналог БГ12-21АМ) часто обусловлен необходимостью замены вышедших из строя узлов без модификации всей гидросистемы.
Конструкция насоса обеспечивает работу в широком диапазоне вязкости рабочей среды и отличается высокой ремонтопригодностью. Для корректной эксплуатации пластинчатого насоса НПл 5/16 критически важна качественная фильтрация масла, рекомендуемая тонкость которой составляет 25 мкм.
Устройство поставляется в климатическом исполнении УХЛ4, что позволяет использовать его в умеренном и холодном климате в закрытых помещениях. Масса агрегата не превышает 9.7 кг, что облегчает его монтаж и интеграцию в существующие системы. Код ТН ВЭД для данной категории товаров: 8413.60.000.0 (насосы пластинчатые).
Приходит инженер на завод и спрашивает: «Почему ваш новый пластинчатый насос НПл 5/16 так тихо работает?» А ему в ответ: «Так он же аналог БГ12-21АМ, вот и думает, как бы не выдать свое происхождение!»
Технические характеристики и параметры
Ключевые эксплуатационные параметры насоса пластинчатого НПл 5/16 (аналог БГ12-21АМ) сведены в таблицу. Эти данные необходимы для точного расчета мощности гидропривода и подбора совместимого оборудования.
| Наименование параметра |
Значение для НПл 5/16 |
| Рабочий объем, см³ |
5 |
| Номинальная подача (производительность), л/мин |
5.3 |
| Номинальное рабочее давление, МПа (кгс/см²) |
16 (160) |
| Давление на входе, МПа (мин./макс.) |
0.08 (0.8) / 0.12 (1.2) |
| Частота вращения вала, об/мин (номин./макс./мин.) |
1500 / 1800 / 1000 |
| Номинальная потребляемая мощность, кВт |
2.8 |
| Коэффициент подачи, %, не менее |
71 |
| Общий КПД, %, не менее |
50 |
| Уровень звука, дБА, не более |
74 |
| Масса, кг, не более |
9.7 |
| Нормативный документ |
ТУ 2.053.1899-88 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 5/16 (аналог БГ12-21АМ) предоставляет ряд существенных выгод для производственных и сервисных предприятий:
- Сокращение простоев оборудования: Полная взаимозаменяемость с популярными моделями серии БГ12 позволяет быстро выполнить ремонт гидросистемы без длительного ожидания запчастей.
- Увеличение ресурса работы: Конструкция насоса оптимизирована для работы с минеральными маслами, что при качественной фильтрации значительно продлевает срок службы пластин и подшипников.
- Удобство монтажа и подключения: Стандартные присоединительные размеры и фланцы упрощают установку насоса как в новые, так и в существующие гидростанции.
- Стабильность давления в системе: Нерегулируемая конструкция обеспечивает постоянный поток рабочей жидкости, что критически важно для точности работы металлорежущих станков.
- Широкая совместимость: Насос пластинчатый НПл 5/16 предназначен для работы с маслами марок ИГП-38, ВНИИ НП-403, которые являются стандартом для многих отечественных промышленных гидросистем.
Принцип работы пластинчатого насоса
Принцип действия насоса НПл 5/16 основан на изменении объема рабочих камер, образованных пластинами (лопатками), ротором и статором. При вращении вала от электродвигателя пластины, находящиеся в пазах ротора, под действием центробежной силы прижимаются к внутренней поверхности статора. Эксцентричное расположение ротора создает камеры переменного объема. В зоне всасывания объем камер увеличивается, создавая разрежение и всасывание масла из бака гидростанции. Далее, в зоне нагнетания объем камер уменьшается, вытесняя масло под рабочим давлением в напорную магистраль гидросистемы. Такая конструкция обеспечивает плавную и практически пульсационную работу.
Температурный режим и срок службы
Данный пластинчатый насос рассчитан на непрерывную работу в диапазоне температур рабочей жидкости от минус 10 до плюс 60 °C. Рекомендуемая кинематическая вязкость масла составляет от 25 до 213 мм²/с (сСт). Срок службы агрегата напрямую зависит от соблюдения этих условий, а также от чистоты рабочей среды. Ресурс работы насоса пластинчатого НПл 5/16 (аналог БГ12-21АМ) существенно снижается при работе на загрязненном масле, превышении давления или частоты вращения, а также при наличии кавитации на входе. Регулярное сервисное обслуживание и своевременная замена фильтрующих элементов – залог долговечности узла.
Область применения и оборудование
Насос НПл 5/16 нашел широкое применение в различных отраслях промышленности благодаря своей надежности и неприхотливости. Он используется для питания гидроприводов следующего оборудования:
- Металлорежущие станки (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (гидравлические прессы, ножницы).
- Станки для обработки древесины.
- Автоматизированные технологические линии и манипуляторы.
- Гидравлические испытательные стенды.
- Специализированная строительная и дорожная техника (в составе гидростанций).
Таким образом, насос пластинчатый НПл 5/16 (аналог БГ12-21АМ) является универсальным решением для множества задач, где требуется надежный источник гидравлической энергии.
Ремонт и обслуживание
Конструкция насоса предусматривает возможность его ремонта и восстановления. Наиболее часто изнашиваемыми элементами являются пластины (лопатки), уплотнительные манжеты вала, подшипники и уплотнения корпуса. Износ пластин обычно происходит из-за абразивных частиц в масле при недостаточной фильтрации. Для оперативного ремонта рекомендуется иметь ремкомплект, который может включать:
| Наименование запчасти | Причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ, усталость материала. |
| Уплотнения вала (манжеты) | Потеря эластичности, перегрев, химическое воздействие масла. |
| Подшипники вала | Естественный износ, недостаточная смазка. |
| Уплотнительные прокладки корпуса | Механическая деформация, старение резины. |
| Пружины пластин (если предусмотрены) | Усталость металла. |
Типичные ошибки при подборе
- Ориентация только на присоединительные размеры: Необходимо учитывать соответствие рабочего давления, расхода и частоты вращения характеристикам заменяемого насоса.
- Игнорирование типа рабочей среды: Использование несовместимых жидкостей (например, водо-масляных эмульсий вместо минерального масла) приводит к ускоренному износу.
- Пренебрежение температурным диапазоном: Установка насоса в систему, работающую за пределами допустимых температур, сокращает его ресурс.
- Неучет направления вращения: Несоответствие направления вращения вала (правое/левое) требованиям гидросхемы приведет к неработоспособности системы.
Условное обозначение и расшифровка
Маркировка насоса НПл 5/16 УХЛ4 имеет следующую логику:
- НПл – Насос Пластинчатый.
- 5 – Рабочий объем в см³.
- 16 – Номинальное давление в МПа.
- Отсутствие индекса «Л» означает правое вращение вала (со стороны вала по часовой стрелке). Исполнение с левым вращением маркируется как НПл 5/16Л.
- УХЛ4 – Климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (в закрытых помещениях).
Габариты и присоединительные размеры
Насос пластинчатый НПл 5/16 (аналог БГ12-21АМ) имеет компактные габариты, соответствующие стандартам для данного класса оборудования. Для проверки совместимости с существующей установкой необходимо сверяться с монтажным чертежом. Основные размеры, такие как межосевое расстояние крепежных отверстий и диаметр вала, унифицированы с аналогами серии БГ12.

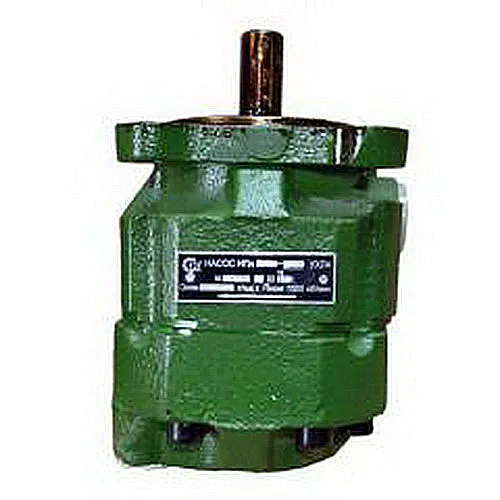

Внешний вид насоса пластинчатого НПл 5/16 (аналог БГ12-21АМ). Видны фланцы подключения и вал.

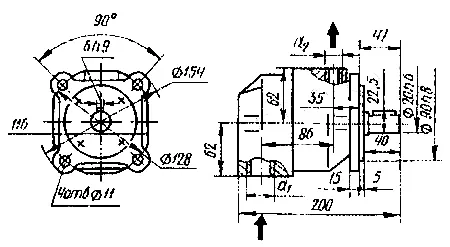

Габаритный и присоединительный чертеж насоса серии НПл для проверки совместимости при монтаже.
Примеры заказа
При оформлении заказа важно точно указать требуемую модификацию. Вот несколько типовых вариантов:
- Базовая модель с правым вращением: Насос пластинчатый НПл 5/16 УХЛ4.
- Модель с левым вращением: Насос пластинчатый НПл 5/16Л УХЛ4.
- Комплект для ремонта: Насос НПл 5/16 с базовым набором уплотнений (ремкомплект).
Для консультации и точного подбора аналога под вашу систему обратитесь к специалистам компании ГИДРАВЛИКА через сайт https://777-gidra.ru.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса НПл 5/16?
Ключевыми параметрами для выбора являются рабочее давление (16 МПа для данной модели), номинальная подача (5.3 л/мин), тип подключения (фланец), направление вращения вала (правое или левое) и климатическое исполнение (УХЛ4). Необходимо сверить эти данные с характеристиками заменяемого агрегата.
Каковы сроки поставки насоса пластинчатого НПл 5/16 по России?
Стандартные сроки поставки составляют от 3 до 10 рабочих дней в зависимости от удаленности региона. Насос доступен к заказу со склада в Москве. Доставка осуществляется во все крупные города России, включая Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Какие условия эксплуатации являются критическими для этого насоса?
Наиболее важны три фактора: температура рабочей жидкости (допустимый диапазон от -10°C до +60°C), чистота масла (тонкость фильтрации 25 мкм) и отсутствие кавитации (давление на входе должно быть не ниже 0.08 МПа). Работа при несоблюдении этих условий резко снижает ресурс.
Возможна ли установка насоса НПл 5/16 вместо старого БГ12-21АМ без доработок?
Да, насос пластинчатый НПл 5/16 является прямым конструктивным и функциональным аналогом модели БГ12-21АМ. Габаритные, присоединительные размеры и рабочие параметры совпадают, что позволяет выполнить замену без модификации гидросистемы. Рекомендуется лишь убедиться в совпадении направления вращения вала.
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем качество продукции, техническую консультацию по подбору и помощь в поиске аналогов для вашего оборудования. Оформить заказ на насос пластинчатый НПл 5/16 (аналог БГ12-21АМ) с доставкой по всей России и странам СНГ вы можете, оставив заявку на нашем сайте или связавшись с менеджерами через раздел Контакты.
