Пластинчатый насос НПл 80/16 представляет собой нерегулируемый объемный гидравлический насос, предназначенный для обеспечения постоянного потока рабочей жидкости в гидросистемах промышленного оборудования. Основная задача данного агрегата — надежная подача минерального масла под высоким давлением в гидроприводы металлорежущих станков, прессов и других машин.

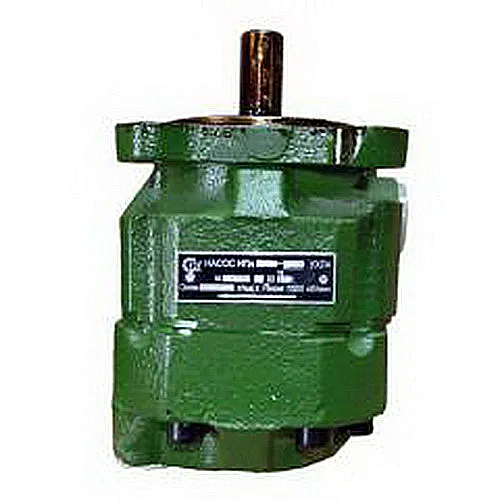

Вид насоса НПл 80/16 (аналог БГ12-25АМ) для монтажа на гидростанцию.
Устройство относится к категории нерегулируемых пластинчатых насосов двойного действия, что обеспечивает стабильность производительности и давления в системе вне зависимости от цикла нагрузки. Модель НПл 80/16 полностью взаимозаменяема с устаревшим, но широко распространенным аналогом БГ12-25АМ, что упрощает модернизацию и ремонт существующего оборудования.
Описание и техническое назначение
Конструкция пластинчатого насоса НПл 80/16 основана на принципе вытеснения жидкости вращающимся ротором с подвижными пластинами (лопатками), скользящими в радиальных пазах. При вращении вала центробежная сила и давление рабочей среды прижимают пластины к поверхности статора, создавая изолированные камеры переменного объема, которые осуществляют всасывание и нагнетание масла. Данный принцип действия обеспечивает низкий уровень пульсаций давления и плавную подачу жидкости.
Основные параметры и код ТН ВЭД
Изделие поставляется в климатическом исполнении УХЛ4 для эксплуатации в условиях умеренного и холодного климата. Код ТН ВЭД для подобного гидравлического оборудования — 8413. По габаритным размерам и массе устройство относится к средней категории промышленных насосов, что обеспечивает удобство его интеграции в новые или существующие гидростанции и насосные группы.
| Параметр |
Значение / Диапазон |
| Примерная масса |
~ 45-55 кг |
| Габаритные размеры (ДxШxВ) |
~ 300 x 250 x 250 мм |
| Код ТН ВЭД |
8413 |
Точные присоединительные и монтажные размеры необходимо уточнять по чертежам, так как они зависят от конкретного исполнения и типа фланцевого крепления.
— Почему пластинчатый насос называют самым честным сотрудником на производстве? Потому что он всегда работает с постоянной производительностью, без «регулировок» и халтуры, как насос НПл 80/16.
Детальные технические характеристики насоса НПл 80/16
Ниже представлена сводная таблица ключевых эксплуатационных и конструктивных параметров нерегулируемого пластинчатого насоса НПл 80/16 (аналог БГ12-25АМ).
| Наименование параметра |
Значение для НПл 80/16 |
| Номинальный рабочий объем, см³ |
80 |
| Номинальная подача, л/мин |
105,6 |
| Рабочее давление номинальное, МПа (кгс/см²) |
16 (160) |
| Давление на входе (абс.), мин., МПа (кгс/см²) |
0,08 (0,8) |
| Давление на входе (абс.), макс., МПа (кгс/см²) |
0,12 (1,2) |
| Частота вращения вала, номинальная, об/мин |
1500 |
| Частота вращения вала, минимальная, об/мин |
1000 |
| Частота вращения вала, максимальная, об/мин |
1800 |
| Номинальная потребляемая мощность, кВт |
34,5 |
| Объемный КПД (коэффициент подачи), %, не менее |
88 |
| Полный КПД, %, не менее |
80 |
| Диапазон рабочих температур масла, °C |
от -10 до +60 |
| Тип рабочей среды / рекомендуемые марки масел |
Минеральные масла: ИГП-38, ВНИИ НП-403 |
| Рекомендуемая вязкость рабочей среды, мм²/с (сСт) |
25 – 213 |
| Степень тонкости фильтрации, мкм |
25 |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса НПл 80/16 для оснащения или ремонта гидравлической системы дает пользователю ряд существенных выгод, направленных на повышение надежности и снижение эксплуатационных расходов.
Стабильность ключевых параметров. Нерегулируемая конструкция гарантирует постоянную производительность и давление в системе при заданной частоте вращения вала. Это критически важно для оборудования с цикличной, но предсказуемой нагрузкой, такого как станки и прессы. Насос пластинчатый НПл 80/16 поддерживает стабильное давление до 16 МПа.
Высокая ремонтопригодность и совместимость. Устройство является прямым аналогом модели БГ12-25АМ, что позволяет осуществлять замену без переделки трубопроводов и фундамента. Простая и проверенная конструкция облегчает техническое обслуживание и снижает стоимость владения.
Низкий уровень шума и пульсаций. По сравнению с некоторыми типами шестеренных насосов, пластинчатые агрегаты создают меньше шума и вибраций, что повышает комфорт работы и долговечность смежных компонентов гидросистемы.
Длительный ресурс работы. При условии соблюдения требований по фильтрации масла (тонкость 25 мкм) и поддержании рабочей температуры в пределах -10…+60°C, насос демонстрирует высокий межсервисный интервал. Это напрямую снижает простои оборудования.
Принцип работы в составе гидросистемы
Пластинчатый насос НПл 80/16 устанавливается на гидравлическую станцию или непосредственно на приводной двигатель. Рабочая среда (минеральное масло) забирается из бака гидростанции через всасывающий фильтр и поступает во впускной канал насоса. Внутри корпуса вращающийся вал приводит во вращение ротор с подвижными пластинами.
Под действием центробежной силы и давления подаваемого масла пластины выдвигаются из пазов ротора, плотно прилегая к внутренней поверхности статора эллиптической формы. Это движение создает замкнутые камеры, объем которых попеременно увеличивается (фаза всасывания) и уменьшается (фаза нагнетания). Таким образом, масло перемещается от входного патрубка к выходному, создавая на выходе постоянный поток под давлением до 16 МПа, который далее направляется через распределительную аппаратуру к гидроцилиндрам или двигателям исполнительных механизмов.

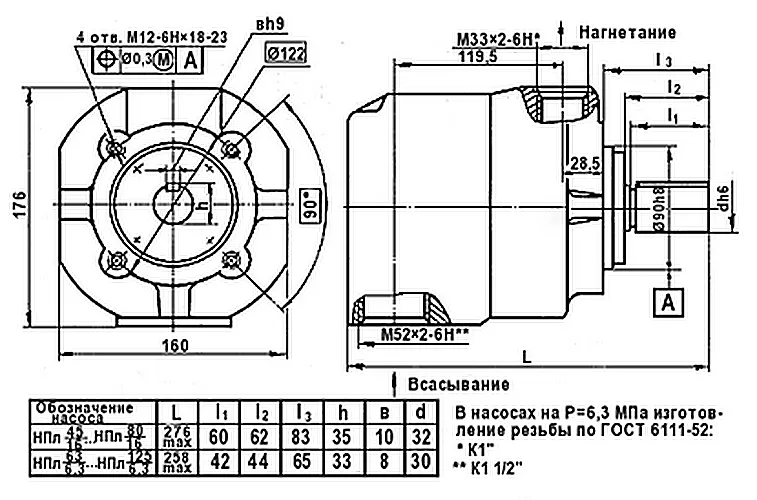

Габаритный чертеж насоса НПл 80/16 для проверки монтажных размеров.
Температурный режим и ресурс
Надежность и долговечность пластинчатого насоса НПл 80/16 напрямую зависят от соблюдения условий эксплуатации. Допустимый диапазон температур рабочей среды (минерального масла) составляет от -10°С до +60°С. При температуре ниже -10°С резко возрастает вязкость масла, что может привести к кавитации и повышенному износу всасывающей магистрали. Превышение верхнего температурного предела (+60°С) ведет к снижению вязкости, ухудшению смазывающих свойств масла и ускоренному износу трущихся пар.
Номинальный режим работы — продолжительный (длительная непрерывная работа). Допускаются циклические нагрузки, соответствующие паспортным характеристикам. Ключевыми факторами, влияющими на общий ресурс насоса, являются: качество и чистота рабочего масла (обязательна фильтрация тонкостью 25 мкм), отсутствие перегрева, поддержание давления в линии всасывания в диапазоне 0,08…0,12 МПа (абс.) и своевременное техническое обслуживание.
Область применения и типовое оборудование
Пластинчатый насос НПл 80/16 нашел широкое применение в различных отраслях промышленности благодаря своей надежности и стабильности параметров. Его основная сфера использования — это металлообрабатывающая отрасль.
Типичное оборудование для установки насоса:
• Гидравлические системы продольно-фрезерных, токарно-карусельных, расточных и других металлорежущих станков.
• Гидроприводы кузнечно-прессового оборудования (гибочные, штамповочные пресса).
• Промышленные гидростанции и насосные агрегаты, используемые в производственных линиях.
• Специализированное оборудование для деревообработки и производства строительных материалов.
• В отдельных случаях — в системах управления технологическими процессами, где требуется постоянный нерегулируемый поток под высоким давлением.
Ремонтный комплект и типовые отказы
Наиболее подверженными износу элементами пластинчатого насоса НПл 80/16 являются детали, непосредственно контактирующие с рабочей средой и испытывающие трение. Своевременная замена этих компонентов в рамках планового ТО позволяет избежать серьезных поломок.
| Наименование запчасти / узел |
Причина и признаки износа |
| Комплект пластин (лопаток) |
Абразивный износ торцов и рабочих кромок из-за загрязненного масла. Проявляется падением давления и производительности. |
| Кольца уплотнительные и манжеты вала |
Старение резины, потеря эластичности, воздействие высоких температур. Признак — внешняя течь масла по валу. |
| Распределительный диск (торцевая крышка) |
Износ рабочей поверхности, приводящий к увеличению внутренних утечек. Диагностируется по нагреву корпуса и низкому КПД. |
| Подшипники вала |
Выработка от радиальных нагрузок. Характеризуется повышенным шумом, вибрацией и люфтом вала. |
| Пружины, прижимающие пластины |
Усталость металла, потеря упругости. Вызывает неполное прилегание пластин к статору и падение давления. |
Типичные ошибки при подборе насоса
Некорректный выбор гидравлического насоса ведет к его преждевременному выходу из строя или некорректной работе всей системы. Избегайте следующих ошибок:
1. Подбор только по присоединительным размерам, без учета требуемых параметров расхода (л/мин) и давления (МПа). Насос пластинчатый должен соответствовать гидравлической схеме по производительности и напору.
2. Игнорирование вязкостно-температурного диапазона. Эксплуатация на масле с вязкостью вне паспортного диапазона 25–213 мм²/с приводит к кавитации или повышенному внутреннему трению.
3. Несоответствие типа рабочей среды. Использование жидкостей, несовместимых с материалами уплотнений насоса (например, некоторых видов синтетических или водно-масляных эмульсий без подтверждения производителя).
4. Отсутствие учета необходимости левого вращения. По умолчанию насос НПл 80/16 имеет правое вращение вала (со стороны вала по часовой стрелке). Для специфичных применений требуется заказывать модификацию с индексом «Л».
Условное обозначение и расшифровка модели
Структура индекса насоса четко регламентирована и позволяет однозначно определить его ключевые параметры: НПл 80/16 (Л) УХЛ4.
• НПл — Насос Пластинчатый.
• 80 — Номинальный рабочий объем в кубических сантиметрах (см³).
• /16 — Номинальное рабочее давление в мегапаскалях (МПа).
• (Л) — Необязательный индекс, обозначающий левое направление вращения вала. Отсутствие индекса означает правое вращение.
• УХЛ4 — Климатическое исполнение (для районов с умеренным и холодным климатом) и категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Таким образом, модель «НПл 80/16 УХЛ4» — это пластинчатый насос с рабочим объемом 80 см³, рассчитанный на давление 16 МПа, с правым вращением вала, для работы в отапливаемых производственных помещениях.
Габаритные и присоединительные размеры
Для успешного монтажа пластинчатого насоса НПл 80/16 на гидростанцию или привод необходимо проверить соответствие посадочных мест. Ключевые размеры включают межосевое расстояние крепежных отверстий на фланце, диаметр и тип вала (чаще всего цилиндрический со шпоночным пазом), а также расположение и тип резьбы всасывающего и напорного патрубков (обычно трубная резьба).
Перед заказом настоятельно рекомендуется запросить актуальный сборочный чертеж или габаритную схему у поставщика для сверки с вашим оборудованием. Обращаем внимание, что монтажные размеры насоса НПл и его аналога БГ12-25АМ идентичны.
Примеры заказа и доступные модификации
В рамках серии НПл доступны различные модификации. При оформлении заказа важно четко указать необходимые параметры:
1. Базовая модель для замены БГ12-25АМ: НПл 80/16 УХЛ4 — насос пластинчатый, давление 16 МПа, правое вращение, стандартное исполнение.
2. Модификация с левым вращением вала: НПл 80/16 Л УХЛ4 — для особых условий монтажа, когда требуется обратное направление вращения привода.
3. Модель на иное номинальное давление (при необходимости): в серии также представлены насосы НПл с индексом давления 6,3 МПа (например, НПл 63/6,3) для систем с меньшим рабочим усилием.
Поставка, бренд и доставка по России
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем прямые поставки пластинчатых насосов НПл 80/16 и их аналогов для промышленных предприятий. Наши инженеры готовы оказать квалифицированную техническую консультацию, помочь с подбором оборудования под существующие системы и подготовить коммерческое предложение.
Доставка осуществляется во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Республику Беларусь и Казахстан. Уточнить сроки, наличие на складе и условия поставки вы можете через форму заказа или по телефону, указанным на нашем сайте https://777-gidra.ru.
