Описание и назначение
Насос пластинчатый НПл 80/6,3 представляет собой нерегулируемый роторно-пластинчатый агрегат, предназначенный для подачи минерального масла в гидравлические системы металлообрабатывающих станков, прессов и прочего промышленного оборудования. Основная функция – создание постоянного нерегулируемого потока рабочей жидкости с заданным давлением. Эта модель является прямым аналогом ранее выпускавшегося насоса Г12-24М, что упрощает модернизацию и ремонт устаревших гидросистем.
Ключевые параметры и Код ТН ВЭД
Устройство предназначено для работы в закрытых помещениях с климатическим исполнением УХЛ4, что соответствует умеренному и холодному климату. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8413 (насосы для жидкостей). Конкретные габаритные размеры и вес могут варьироваться в зависимости от типа присоединения (фланцевое или резьбовое).
| Параметр |
Значение (типовое) |
| Вес, кг |
~15 — 20 (зависит от исполнения) |
| Габаритные размеры (Д x Ш x В), мм |
~250 x 180 x 180 (ориентировочно) |
Позвонил инженер на завод и кричит в трубку: «Срочно нужен насос пластинчатый НПл 80/6,3, аналог Г12-24М, система встала!». На вопрос: «А давление в системе какое?», отвечает: «Давление? Ну, пластинки же вращаются, должно работать!». Вот и вся спецификация.
Технические характеристики насоса НПл 80/6,3
При подборе насоса пластинчатого НПл 80/6,3 для замены аналога Г12-24М необходимо сверить ключевые параметры с требованиями существующей гидросистемы. В таблице приведены основные эксплуатационные данные.
| Наименование параметра |
Значение для насоса НПл 80/6,3 |
| 1. Рабочий объём, см³ |
80 |
| 2. Номинальная подача, л/мин |
69,9 |
| 3. Номинальное рабочее давление, МПа (кгс/см²) |
6,3 (63) |
| 4. Давление на входе (абсолютное), МПа |
мин. |
0,08 |
|
макс. |
0,12 |
| 5. Частота вращения вала, об/мин |
номин. |
960 |
|
макс. |
1200 |
|
мин. |
600 |
| 6. Номинальная потребляемая мощность, кВт |
8,9 |
| 7. Коэффициент подачи, %, не менее |
91 |
| 8. Полный КПД, %, не менее |
81 |
| 9. Тип рабочей среды |
Минеральные масла (ИГП-38, ВНИИ НП-403 и аналоги) |
| 10. Вязкость масла, мм²/с (сСт) |
20 — 400 |
| 11. Диапазон температур рабочей среды, °C |
от -10 до +60 |
| 12. Требуемая тонкость фильтрации, мкм |
25 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 80/6,3 в качестве аналога для Г12-24М обусловлен рядом эксплуатационных преимуществ для сервисных и производственных компаний:
1. Сокращение времени на ремонт и модернизацию. Полная взаимозаменяемость по присоединительным размерам и характеристикам с устаревшими моделями серии Г12 позволяет быстро восстановить работоспособность оборудования без переделки трубной обвязки.
2. Высокая надежность и стабильность давления. Простая и проверенная конструкция роторно-пластинчатого механизма обеспечивает долгий ресурс работы при условии качественной фильтрации масла. Стабильность выходных параметров критична для точных станков.
3. Широкая сфера применения и доступность. Насос НПл 80/6,3 совместим с большинством типовых гидросистем станкостроения. Наличие на складе и понятная логика обозначения моделей упрощают закупку и планирование ремонтного фонда.
4. Адаптация под условия России. Климатическое исполнение УХЛ4 позволяет эксплуатировать насос в большинстве регионов России в условиях отапливаемых производственных помещений.
Принцип работы пластинчатого насоса
Насос пластинчатый нерегулируемый НПл 80/6,3 относится к объемным гидромашинам. Принцип действия основан на изменении объема рабочих камер, образованных ротором, статором (цилиндрическим корпусом) и выдвижными пластинами (лопастями). Ротор расположен эксцентрично относительно статора. При вращении вала пластины под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора, создавая изолированные камеры. Объем этих камер увеличивается в зоне всасывания (происходит забор масла), и уменьшается в зоне нагнетания – масло выталкивается в напорную магистраль. Таким образом, для эффективной работы критически важно поддерживать рекомендуемое давление на входе (подпор) и чистоту рабочей жидкости.
Температурный режим, ресурс работы и факторы влияния
Допустимый диапазон температур рабочей среды для насоса НПл 80/6,3 составляет от -10°C до +60°C. Эксплуатация при температурах ниже минус 10°C возможна только после предварительного прогрева масла, так как повышенная вязкость может привести к кавитации и повреждению пластин. Насос рассчитан на длительную непрерывную работу при номинальных параметрах. Основные факторы, определяющие ресурс:
· Качество и чистота масла. Превышение уровня загрязнения свыше 25 мкм ускоряет износ пластин, ротора и статора. Обязательна установка фильтра тонкой очистки в линии всасывания или слива.
· Соблюдение давления на входе. Падение абсолютного давления ниже 0,08 МПа вызывает кавитацию – образование пузырьков воздуха, что приводит к эрозии металла и потере производительности.
· Своевременное сервисное обслуживание. Регулярная замена уплотнений и проверка состояния пластин увеличивают межремонтный период.
Область применения и совместимое оборудование
Насос пластинчатый типа НПл 80/6,3 (и его аналог Г12-24М) исторически нашел самое широкое применение в промышленном станкостроении. Он применяется в качестве силового агрегата в гидроприводах следующих типов оборудования:
· Гидросистемы универсальных и специальных металлорежущих станков (токарных, фрезерных, сверлильных, шлифовальных).
· Гидроприводы прессового оборудования малой и средней мощности.
· Системы смазки и охлаждения промышленных агрегатов.
· Вспомогательные гидростанции (гидромодули) в составе производственных линий.
· Оборудование деревообработки и других отраслей, где требуется нерегулируемый источник масла под постоянным давлением.
Условное обозначение и структура индекса
Модель маркируется по схеме: НПл Х/Х (Л) УХЛ4.
НПл – Насос Пластинчатый нерегулируемый.
Первая цифра (80) – рабочий объем в см³.
Вторая цифра после дроби (6,3) – номинальное рабочее давление в МПа.
Индекс «Л» в скобках – обозначает левое вращение вала (со стороны вала против часовой стрелки). Отсутствие индекса означает правое вращение (стандартное).
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150.

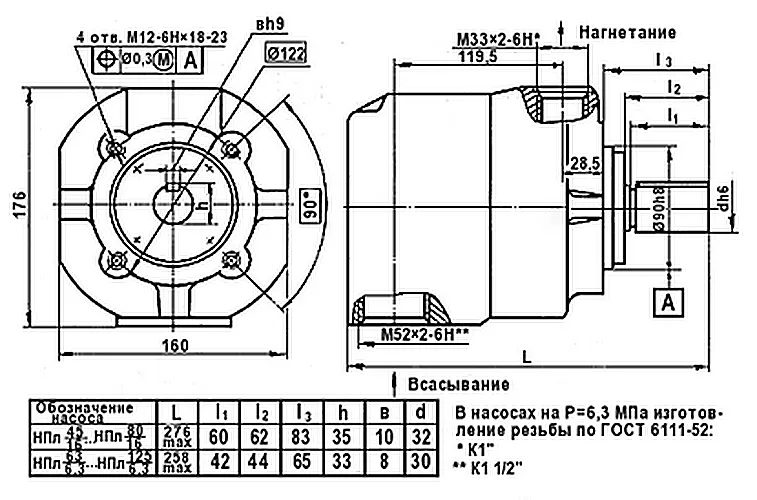

Габаритные и присоединительные размеры
Ниже приведены изображения насоса, позволяющие оценить его конструктивное исполнение, тип фланцев и расположение портов для интеграции в существующую систему. При подборе аналога необходимо сверять не только технические параметры, но и эти монтажные размеры.

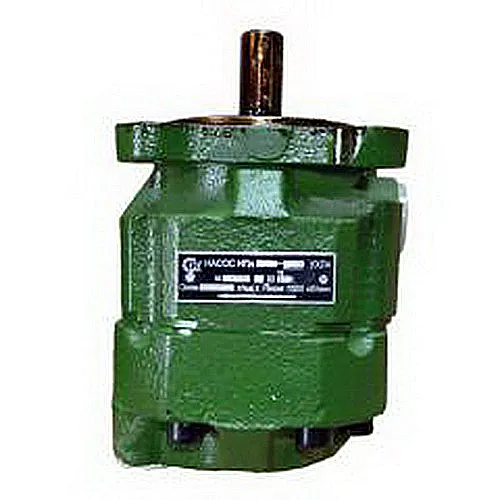

Вид сбоку. Хорошо видны фланцы всасывающего и напорного патрубков. Модель НПл 80/6,3. |
Вид со стороны приводного вала. Соединительный фланец для муфты. Указано направление вращения. |
Для точной проверки совместимости необходимы чертежи или замеры посадочных мест заменяемого насоса Г12-24М. Наши специалисты готовы оказать консультацию для сверки размеров.
Типичные ошибки при подборе насоса
Избегайте следующих ошибок при замене насоса Г12-24М на модель НПл 80/6,3 или при подборе аналога:
1. Игнорирование требуемого подпора на входе. Недостаточное давление во всасывающей линии (менее 0,08 МПа абс.) – самая частая причина кавитации и выхода насоса из строя.
2. Несоответствие вязкости масла. Использование жидкости с вязкостью за пределами диапазона 20–400 мм²/с при рабочей температуре приводит либо к повышенным утечкам (низкая вязкость), либо к перегрузке привода и кавитации (высокая вязкость).
3. Пренебрежение фильтрацией. Установка без фильтра или с фильтром грубой очистки (более 25 мкм) резко снижает ресурс пластин и статора.
4. Неверное направление вращения. Подключение электродвигателя с направлением вращения, не соответствующим исполнению насоса («правое» или «левое»), приведет к его неработоспособности и возможному повреждению.
Примеры оформления заказа
В зависимости от требований вашей гидросистемы, можно заказать различные исполнения насоса пластинчатого НПл 80/6,3:
Пример 1. Базовая модель: НПл 80/6,3 УХЛ4 — насос с рабочим объемом 80 см³, давлением 6,3 МПа, правым вращением вала.
Пример 2. Модель с левым вращением: НПл 80/6,3 Л УХЛ4 — все параметры аналогичны базовой модели, но вал вращается против часовой стрелки (со стороны вала).
Пример 3. Комплексная поставка: НПл 80/6,3 УХЛ4 + комплект уплотнений (ремкомплект) + фильтр тонкой очистки 25 мкм. Такая поставка оптимальна для капитального ремонта гидросистемы.
Для заказа или получения технической консультации по подбору насоса пластинчатого НПл 80/6,3 — аналога для Г12-24М — обратитесь к нашим специалистам через сайт https://777-gidra.ru.
Бренд, поставка и доставка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем техническую поддержку, помощь в подборе аналогов под существующие системы и гарантийное обслуживание. Организуем прямые поставки насоса пластинчатого НПл 80/6,3 и других гидравлических компонентов во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан и другие государства.
Свяжитесь с нами для уточнения наличия на складе, сроков поставки и условий доставки. Оставьте заявку через форму на сайте «Обратный звонок» или перейдите в раздел Контакты.
