Насос пластинчатый НПл 8/16 представляет собой нерегулируемый объемный гидравлический насос, служащий основным источником маслопотока в гидроприводах металлорежущих станков, прессового и другого промышленного оборудования. Его ключевая функция – создание стабильного, не зависящего от нагрузки потока рабочей жидкости в системах с постоянным давлением. Конструкция насоса пластинчатого НПл 8/16 делает его надежным узлом, обеспечивающим долговечность работы всей гидравлической схемы.
Основные технико-эксплуатационные параметры
Модель принадлежит к группе изделий, рассчитанных на высокое номинальное давление 16 МПа (160 кгс/см²). Данный пластинчатый насос характеризуется рабочим объемом 8 см³ и номинальной подачей 5,3 л/мин при частоте вращения вала 1500 об/мин. Допустимый диапазон оборотов составляет от 1000 до 1800 об/мин, что позволяет гибко интегрировать его в различные кинематические схемы привода. Современный аналог устаревших моделей типа БГ12-21М, этот агрегат соответствует актуальным требованиям промышленной гидравлики.
Заходит пластинчатый насос в бар и заказывает минеральное масло. Бармен спрашивает: «С фильтром или без?». Насос отвечает: «Только не ниже 25 мкм, а то я сразу начинаю стучать!»
Технические характеристики насоса НПл 8/16
| Наименование параметра |
Значение для НПл 8/16 |
| Номинальный рабочий объем, см³ |
8 |
| Номинальная подача (расход), л/мин |
5,3 |
| Номинальное рабочее давление, МПа (кгс/см²) |
16 (160) |
| Давление на входе (абсолютное), МПа: мин. / макс. |
0,08 / 0,12 |
| Частота вращения, об/мин: ном. / макс. / мин. |
1500 / 1800 / 1000 |
| Номинальная потребляемая мощность, кВт |
2,8 |
| Объемный коэффициент подачи, %, не менее |
74 |
| Полный КПД, %, не менее |
56 |
| Масса, кг, не более |
9,7 |
| Нормативный документ (ТУ) |
2.053.1899-88 |

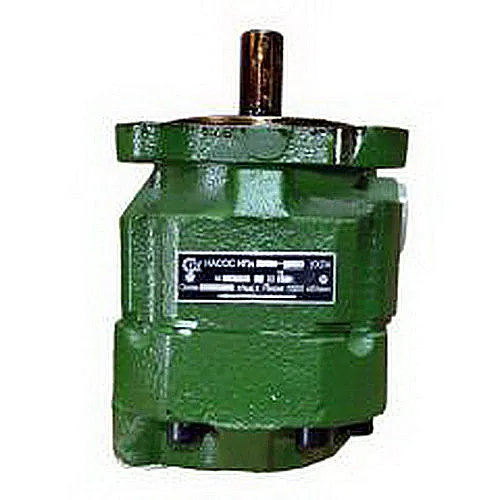

Внешний вид насоса НПл 8/16 с маркировкой, фланцевым креплением и выходным валом.
Упрощенная схема внутреннего устройства и принципа работы однопоточного пластинчатого насоса.
Преимущества и особенности эксплуатации
Использование насоса пластинчатого НПл 8/16 в составе гидросистем дает ряд технико-экономических выгод:
- Высокая стабильность давления. Конструкция обеспечивает минимальную пульсацию потока, что положительно сказывается на точности работы исполнительных механизмов и снижает вибрационную нагрузку на трубопроводы.
- Увеличенный ресурс работы. Использование качественных материалов для пластин, ротора и статора, в сочетании с правильной фильтрацией масла, позволяет добиться длительного межсервисного интервала.
- Универсальность и совместимость. Агрегат является прямым аналогом широко распространенных насосов серии БГ12-2..М, что упрощает модернизацию и ремонт устаревшего парка станков без переделки гидросистемы.
- Простота монтажа и обслуживания. Фланцевое крепление и стандартные присоединительные размеры облегчают установку. Конструкция позволяет проводить замену изнашиваемых элементов (пластин, уплотнений) без полной разборки сложных узлов.
- Надежность в типовых условиях. Исполнение УХЛ4 гарантирует корректную работу в умеренном и холодном климате при размещении в закрытых помещениях с нерегулируемыми условиями.
Принцип работы и условия эксплуатации
Пластинчатый насос НПл 8/16 функционирует по следующему принципу. При вращении вала, на котором жестко закреплен ротор с подвижными пластинами, центробежная сила прижимает пластины к внутренней поверхности статора (распределительного кольца) эллиптической формы. Образующиеся между пластинами, ротором и статором замкнутые объемы попеременно увеличиваются и уменьшаются. В зоне увеличения объема происходит всасывание масла из входной магистрали, а в зоне уменьшения – его вытеснение в напорную линию.
Для обеспечения заявленного ресурса критически важно соблюдать регламентированные условия. Рабочая среда – минеральные масла для гидросистем, такие как ИГП-38 или ВНИИ НП-403. Диапазон кинематической вязкости составляет 25–213 мм²/с, а температура масла в системе должна поддерживаться в пределах от -10°C до +60°C. Стойкость внутренних узлов напрямую зависит от чистоты масла, поэтому обязательна установка фильтра с тонкостью фильтрации не грубее 25 мкм на линии всасывания. Соблюдение допустимого давления на входе (не ниже 0,08 МПа абс.) предотвращает кавитацию и связанный с ней преждевременный износ.
Область применения и совместимое оборудование
Основная сфера использования насоса НПл 8/16 – промышленные гидроприводы. Он оптимально подходит для комплектации и замены вышедших из строя агрегатов на следующем оборудовании:
- Металлорежущие станки (токарные, фрезерные, сверлильные, шлифовальные) для подачи СОЖ и работы гидроцилиндров зажимных механизмов.
- Прессовое оборудование малой и средней мощности, где требуется создание постоянного давления в напорной магистрали.
- Специализированные технологические установки, агрегаты литейного производства.
- Гидростанции станций и стендов, используемых для испытаний и обслуживания гидрооборудования.
Унификация габаритных и присоединительных размеров позволяет устанавливать данный пластинчатый насос вместо моделей старого парка (Г12-33М, БГ12-21М, БГ12-23АМ и других) без проведения сложных монтажных работ.
Расшифровка условного обозначения и модификации
Маркировка насоса пластинчатого НПл 8/16 следует четкой логике: НПл 8/16 (Л) УХЛ4.
- НПл – Насос Пластинчатый.
- 8 – Номинальный рабочий объем в кубических сантиметрах.
- 16 – Номинальное рабочее давление в мегапаскалях.
- (Л) – Буква «Л» указывает на левое направление вращения вала (со стороны вала). Отсутствие буквы означает стандартное правое вращение.
- УХЛ4 – Климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (для работы в закрытых помещениях без регулирования климата).
В рамках серии НПл также доступны двухпоточные модификации, представляющие собой два соединенных в общем корпусе однопоточных насоса. Их производительность и мощность суммируются.
Габаритные и присоединительные параметры
Масса агрегата не превышает 9,7 кг. Для проверки совместимости при замене необходимо сверять посадочные размеры фланца, межосевое расстояние крепежных отверстий, диаметр и длину выходного вала, а также расположение и тип резьбовых портов в корпусе. Эти данные позволяют убедиться в физической возможности установки насоса пластинчатого на место старого без изготовления переходных плит.
Состав ремкомплекта и часто заменяемые детали
При плановом техническом обслуживании или ремонте чаще всего возникает необходимость замены следующих элементов:
| Наименование детали |
Причина и условия износа |
| Пластины (лопатки) |
Основной изнашиваемый элемент. Износ кромок и рабочих поверхностей происходит из-за трения о статор. Ускоряется при недостаточной смазке, загрязнении масла абразивом или работе на повышенном давлении. |
| Уплотнительные кольца и манжеты вала |
Потеря эластичности и утечки масла возникают при длительной эксплуатации, термическом старении резины или несоблюдении температурного режима. |
| Распределительное кольцо (статор) |
Износ внутренней рабочей поверхности эллиптического профиля. Проявляется при длительной работе с загрязненной рабочей средой или в результате кавитации. |
| Подшипники вала |
Появление люфта и шума. Ресурс зависит от величины радиальных нагрузок, правильности соосности при монтаже и чистоты масла. |
Полный ремкомплект для насоса НПл 8/16 включает набор пластин, уплотнений, иногда пружины и другие комплектующие, необходимые для восстановления работоспособности.
Типичные ошибки при подборе насоса
- Ориентация только на присоединительные размеры. Ключевыми критериями являются рабочее давление (6,3 или 16 МПа), расход и частота вращения. Несоответствие по давлению ведет к перегрузке и поломке.
- Пренебрежение типом рабочей среды и требованиями к фильтрации. Использование неподходящего масла или грязной гидравлической жидкости резко снижает ресурс пластин и других прецизионных пар.
- Игнорирование климатического исполнения. Установка насоса УХЛ4 на открытых площадках или в неотапливаемых цехах с экстремально низкими температурами может привести к нарушению условий запуска и работы.
- Неучет направления вращения вала. Неправильно выбранное вращение (правое/левое) сделает невозможной работу насоса в существующей кинематической схеме привода.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса НПл по давлению и подключению?
Ключевые параметры выбора: номинальное рабочее давление (для вашей системы 6,3 или 16 МПа) и рабочий объем (определяет расход). Для модели НПл 8/16 это 16 МПа и 8 см³. Также обязательно уточняйте направление вращения вала (стандартное – правое) и проверяйте соответствие присоединительных размеров фланца и вала на вашем приводе. При замене старого насоса серии БГ12-2..М на давление 12,5 МПа подходит именно НПл 8/16.
Каковы сроки поставки и условия доставки насоса НПл 8/16 по России?
Оборудование бренда ГИДРАВЛИК доступно к отгрузке со склада в Москве. Сроки поставки в регионы России и страны СНГ зависят от удаленности и выбранного способа доставки (транспортная компания, курьерская служба). Для таких городов, как Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, доставка обычно занимает от 2 до 7 рабочих дней. Точные сроки и стоимость рассчитываются менеджером после оформления заявки на сайте https://777-gidra.ru.
Какие условия эксплуатации критичны для ресурса насоса?
Соблюдение трех условий значительно продлевает срок службы: 1) Температура минерального масла в системе должна быть в диапазоне от -10°C до +60°C. 2) Обязательна установка фильтра тонкостью не грубее 25 мкм на линии всасывания. 3) Давление на входе в насос не должно опускаться ниже 0,08 МПа (абс.) для предотвращения кавитации. Эксплуатация в пыльных помещениях требует регулярной проверки состояния воздушного фильтра бака гидросистемы.
Насос НПл 8/16 совместим с моим старым станком, где стоял БГ12-21М?
Да, насос пластинчатый НПл 8/16 является прямым конструктивным и функциональным аналогом модели БГ12-21М и других насосов серии БГ12-2..М на давление 12,5/16 МПа. Габаритные, присоединительные и посадочные размеры унифицированы для прямой замены. При подборе необходимо лишь сверить направление вращения вала и убедиться, что параметры расхода (5,3 л/мин при 1500 об/мин) соответствуют требованиям гидросистемы вашего станка.
Где купить и заказать?
Нерегулируемый пластинчатый насос НПл 8/16 производства бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора точного аналога под вашу гидросистему до оперативной отгрузки и информационной поддержки по монтажу.
Для оформления заказа, уточнения наличия, а также получения коммерческого предложения оставьте заявку через форму на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты. Организуем доставку в любой регион Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Оставить заявку на расчет и консультацию по насосу НПл 8/16
