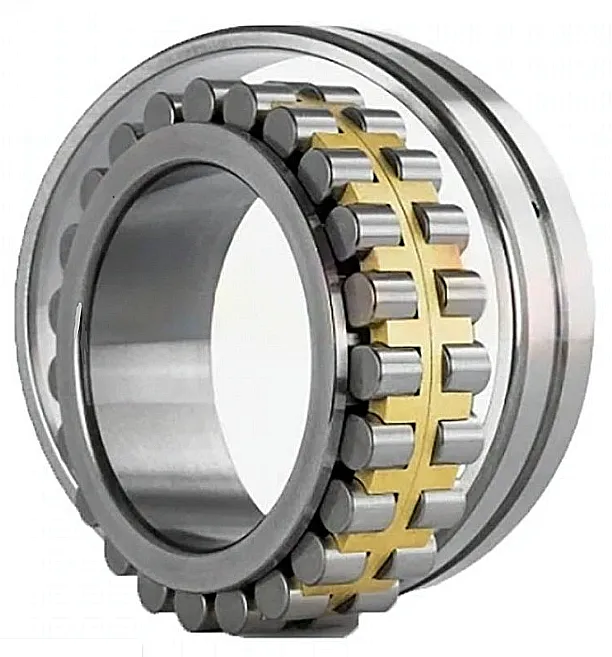

Подшипник 3182128 для токарного станка 1М63БФ101 представляет собой прецизионный двухрядный узел, спроектированный для работы в передней бабке тяжелонагруженного оборудования. Этот роликовый подшипник с коническим отверстием обеспечивает высокую радиальную грузоподъемность и минимальное биение шпинделя, что критически важно для сохранения точности станка при серийном производстве.
Техническое описание и назначение
Основная функция подшипника 3182128 для токарного станка 1М63БФ101 — восприятие значительных радиальных нагрузок в шпиндельной группе, передача крутящего момента и обеспечение плавного вращения. Узел класса точности P5 применяется в токарно-винторезных станках для обработки крупных валов и заготовок, где недопустимы вибрации и смещения оси. Конструкция с безбортовым наружным кольцом и коническим внутренним позволяет производить точную регулировку натяга для устранения люфта.
Габаритные размеры, масса и ТН ВЭД
Изделие характеризуется следующими базовыми параметрами:
| Параметр | Значение |
|---|
| Габаритные размеры, мм | 140 × 210 × 53 |
| Вес, кг | Около 6.03 |
| Код ТН ВЭД | 8482.20.000 |
Инженер спрашивает у механика: «Почему подшипник 3182128 для токарного станка 1М63БФ101 такой дорогой?» — «Потому что у него два ряда роликов, а у тебя одна бригада не может сделать замену за неделю»
Ключевые технические параметры
| Характеристика | Параметр |
|---|
| Обозначение по ГОСТ | 3182128 |
| Тип узла | Двухрядный роликовый радиальный |
| Внутренний диаметр (d), мм | 140 |
| Наружный диаметр (D), мм | 210 |
| Ширина (B), мм | 53 |
| Радиус фаски (r), мм | 3 |
| Динамическая грузоподъемность | 305 килоньютон |
| Радиальная грузоподъемность | 280 кН |
| Предельная частота вращения | До 4300 оборотов в минуту |
| Международный аналог | NN3028K |
| Производитель/поставщик | ГИДРАВЛИКА (бренд ГИДРАВЛИК) |
Преимущества и особенности эксплуатации
Использование прецизионного подшипника 3182128 для токарного станка 1М63БФ101 обеспечивает ряд ключевых преимуществ при ремонте и обслуживании оборудования:
- Снижение частоты замен: Увеличенный ресурс до 10000 моточасов при правильной смазке уменьшает простои оборудования, связанные с ремонтом.
- Обеспечение стабильности работы: Конструкция с двумя рядами роликов компенсирует высокие радиальные нагрузки, минимизируя вибрацию и повышая качество обработки деталей.
- Простота юстировки и обслуживания: Наличие конического отверстия во внутреннем кольце позволяет легко регулировать натяг при монтаже на конусную шейку шпинделя.
- Совместимость с аналогами Узел является полным функциональным аналогом NN3028K, что упрощает поиск замены на импортное изделие.
- Оптимизация под станки серии 1М63 Геометрия подшипника 3182128 для токарного станка 1М63БФ101 адаптирована под рабочие режимы отечественного оборудования.
Принцип функционирования в шпиндельном узле
В процессе работы станка подшипник 3182128 для токарного станка 1М63БФ101 установлен в корпусе передней бабки. Основной функциональный принцип основан на работе шестнадцати коротких цилиндрических роликов, распределенных в два ряда между кольцами. Вращение шпинделя передается на внутреннее кольцо с конической посадкой, обеспечивающей плотное прилегание и исключающей проворачивание. Радиальная нагрузка от обрабатываемой заготовки равномерно распределяется между двумя рядами тел качения, что значительно повышает несущую способность узла. Смазочный материал подается под давлением через каналы в сепараторе, образуя защитную пленку на контактных поверхностях.
Условия работы и ресурс узла
Подшипник 3182128 для токарного станка 1М63БФ101 рассчитан на длительную эксплуатацию в режиме постоянной работы при соблюдении строгих параметров. Допустимый температурный диапазон составляет от -30°C до +150°C. Критическим фактором, влияющим на долговечность, является исключительно радиальный характер нагрузки — осевые усилия недопустимы и приводят к преждевременному износу. Ресурс до капитального ремонта или замены, заявленный на уровне 10000 моточаров, достигается при применении качественных консистентных смазок с литиевыми EP-присадками, например, Литол-24. Срок службы напрямую зависит от чистоты рабочей среды и эффективности работы систем защиты от абразивной пыли и стружки.
Применение в промышленном оборудовании
Основная сфера, где используется этот узел, — металлообрабатывающая промышленность и сервисные центры, занимающиеся ремонтом и поддержанием парка станков. Кроме базового применения — шпинделей станков 1М63БФ101 — он также устанавливается в модификациях 1К62, 16К20, ДИП 300 и других тяжелых токарно-винторезных станках советского и российского производства. Помимо основного назначения, подшипник 3182128 может быть использован в мощных редукторах, прокатном оборудовании и других механизмах, где требуются высокая радиальная жесткость и точность позиционирования вала.
Восстановление и основные изнашиваемые компоненты
Ремонт данного узла, как правило, сопряжен с заменой целого комплекта деталей, так как восстановление прецизионной геометрии в условиях большинства цехов нерентабельно. Чаще всего из строя выходят следующие элементы:
| Компонент | Причина и характер износа |
|---|
| Дорожки качения колец | Контурный износ и выкрашивание вследствие усталости металла при циклических нагрузках. |
| Цилиндрические ролики | Истирание и появление задиров из-за недостаточной смазки или попадания абразивных частиц. |
| Сепаратор | - |
| Уплотнения (при наличии) | Потеря эластичности, разрушение от старения резины или агрессивных компонентов смазки. |
Для продления срока службы подшипника 3182128 для токарного станка 1М63БФ101 рекомендуется регулярная замена смазки и контроль состояния фильтров гидросистемы или систем смазки, с которыми сопряжен узел.
Конструкция и расшифровка маркировки
Обозначение 3182128 структурировано в соответствии с отраслевыми стандартами, что облегчает подбор и идентификацию. Первая цифра «3» указывает на серию по ширине (сверхлегкая). Комбинация «18» определяет серию наружного диаметра, а цифра «2» — серию внутреннего диаметра. Последние три цифры «128» кодируют размер внутреннего посадочного отверстия: код 28 соответствует номинальному диаметру 140 мм. Буква «К» в международном аналоге NN3028K прямо указывает на конструктивную особенность — коническое отверстие (K — taper bored). Это позволяет однозначно идентифицировать узел при поиске замены или для подтверждения совместимости.
Визуализация габаритов и монтажных параметров
Рисунок 1. Основные размеры прецизионного подшипника 3182128
Рисунок 2. Конструктивная схема подшипника с коническим посадочным местом
При сверке с имеющимся на оборудовании узлом необходимо обратить внимание не только на диаметры и ширину, но и на угол конусности внутреннего отверстия, а также на радиусы монтажных фасок.
Типовые ошибки при подборе узла
- Игнорирование класса точности: установка подшипника общего назначения вместо прецизионного класса P5 или выше приводит к потере точности станка и увеличению биения.
- Несоответствие типа нагрузки: попытка использовать подшипник 3182128 для токарного станка 1М63БФ101 в условиях, где присутствуют осевые нагрузки, ведет к его быстрому разрушению.
- Пренебрежение требованиями к смазке: использование жидких индустриальных масел вместо густых консистентных смазок с EP-присадками сокращает ресурс работы на 25-40%.
Типичные варианты формирования заказа
- Плановая закупка для ТО: Заказ партии из 10-15 единиц подшипника 3182128 для токарного станка 1М63БФ101 для обеспечения годовой потребности ремонтного цеха крупного машиностроительного завода.
- Срочный ремонт: Заказ 1-2 штук с экспресс-доставкой в регион для восстановления работоспособности ключевого токарного станка после аварийного выхода из строя шпиндельного узла.
- Комплексное переоснащение: Одновременная закупка подшипников 3182128 и других комплектующих (сальники, уплотнения) для капитального ремонта группы однотипных станков в учебном или производственном центре.
Технико-коммерческое предложение
Поставщик ГИДРАВЛИКА гарантирует поставку оригинальных узлов под брендом ГИДРАВЛИК, соответствующих требованиям ГОСТ 8328-75. Вся продукция поставляется с полным пакетом документов и паспортом качества, на нее предоставляется гарантия 24 месяца. Мы осуществляем доставку прецизионного подшипника 3182128 для токарного станка 1М63БФ101 во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ, сроками от 2 до 5 рабочих дней. Наши специалисты готовы провести бесплатную техническую консультацию по установке и совместимости.
