Корректная работа шпиндельного узла токарно-винторезного станка 1К62 напрямую зависит от состояния опорных подшипников. Подшипник 46215Л для токарного станка 1К62 представляет собой ключевой компонент, обеспечивающий точное вращение шпинделя с минимальным биением.
Описание и назначение
Данное изделие является радиально-упорным шариковым подшипником для задней опоры шпинделя. Устанавливается парно и предназначен для восприятия комбинированных нагрузок в условиях высоких скоростей резания.
| Параметр |
Значение |
| Размеры (d × D × H) |
75 × 130 × 25 мм |
| Масса |
1.28 кг |
| Код ТН ВЭД |
8482 20 000 0 |
Чертеж с габаритными и присоединительными размерами подшипника 46215Л для станка 1К62.
Почему подшипник 46215Л для токарного станка 1К62 такой везучий? Потому что он привык к высоким нагрузкам и всегда готов крутить свою судьбу без последствий!
Технические характеристики узла
Технические параметры напрямую влияют на ресурс работы и точность станка. Рассмотрим характеристики подшипника 46215Л для токарного станка 1К62 детально.
| Технический параметр |
Значение |
| Динамическая грузоподъемность (C) |
78.4 кН (≈8000 кгс) |
| Статическая грузоподъемность (Co) |
53.8 кН (≈5500 кгс) |
| Угол контакта |
26° |
| Допустимая частота вращения |
до 6300 об/мин |
| Количество и размер шариков |
16 шт. × Ø 17.462 мм |
Преимущества и эксплуатационные особенности
Использование оригинального компонента обеспечивает ряд ключевых выгод для производственного участка.
Снижение простоев оборудования. Прямая совместимость с посадочными местами станка 1К62 и 1К625 позволяет выполнить замену быстро, без доработок.
Увеличение межремонтного ресурса шпинделя. Качественная термообработка колец и латунный сепаратор обеспечивают стабильную работу свыше 15 000 часов при правильной смазке.
Стабильность обработки. Угол контакта 26° и заводская предварительная приработка тандемной пары подшипников сводят к минимуму вибрацию и люфт.
Принцип работы в составе шпиндельного узла
Подшипник 46215Л для токарного станка 1К62 устанавливается с предварительным натягом в тандеме со вторым таким же подшипником. Шарики, перемещаясь по дорожкам качения со скосом, воспринимают одновременно и радиальную силу от веса и резания заготовки, и осевую нагрузку от подачи резца. Это обеспечивает жесткую и точную фиксацию оси вращения шпинделя.
Температурный режим и ресурс работы
Эффективный рабочий диапазон находится в пределах от -30°C до +120°C. Для непрерывной работы в тяжелых режимах резания критически важным является наличие качественной консистентной смазки (например, Литол-24), которая обеспечивает стабильные характеристики трения и отвод тепла. Ресурс подшипника 46215Л для токарного станка 1К62 напрямую зависит от чистоты рабочей зоны, исключения попадания стружки и абразивной пыли, а также от соблюдения номинальных нагрузок.
Типовые сферы применения
Основное и прямое назначение — ремонт и техобслуживание станков советского производства.
Токарно-винторезные станки: 1К62, 1К625, 1М63. При модернизации может использоваться и на более современных моделях, например, 16К20, где требуется аналогичный типоразмер.
Производственные участки и ремонтные цеха, где эксплуатируется данное металлорежущее оборудование. Наличие подшипника 46215Л для токарного станка 1К62 на складе позволяет оперативно восстановить работоспособность станка без длительных простоев.
Состав ремкомплекта и часто заменяемые детали
При капитальном ремонте шпиндельного узла, помимо самого подшипника, часто требуются сопутствующие элементы.
| Наименование элемента |
Причина износа/замены |
| Комплект уплотнений (сальники) |
Старение резины, потеря эластичности, течь смазки |
| Регулировочные прокладки |
Изменение толщины при настройке предварительного натяга пары подшипников |
| Стопорные кольца и гайки |
Механическое повреждение резьбы, деформация |
Типичные ошибки при подборе и замене
Игнорирование класса точности. Для точных работ требуется подшипник с литерой «Т» (Т-46215Л). Использование обычного(«4») или грубого («6») класса приводит к повышенному биению.
Пренебрежение чистотой при монтаже. Даже мельчайшая металлическая стружка, попавшая на дорожки качения, вызывает ускоренный износ и появление задиров.
Неверный подбор аналога по углу контакта. Некоторые импортные аналоги (например, серии 7215) имеют иной угол, что приводит к изменению жесткости узла и может потребовать пересчета регулировок.
Неправильный подбор смазки. Использование жидкого масла вместо консистентной смазки или наоборот приводит к перегреву или недостаточному смазыванию.
Расшифровка условного обозначения
Маркировка 46215Л для токарного станка 1К62 раскрывается следующим образом:
4 — серия по диаметру (тяжелая). 6 — серия по ширине (нормальная). 2 — тип конструкции (радиально-упорный шариковый). 15 — код внутреннего диаметра (75 мм). Л — материал сепаратора (латунь). Префиксы «Т», «4», «6» обозначают класс точности подшипника. Знание этой логики помогает точно идентифицировать подшипник 46215Л для токарного станка 1К62 в каталогах и при заказе.

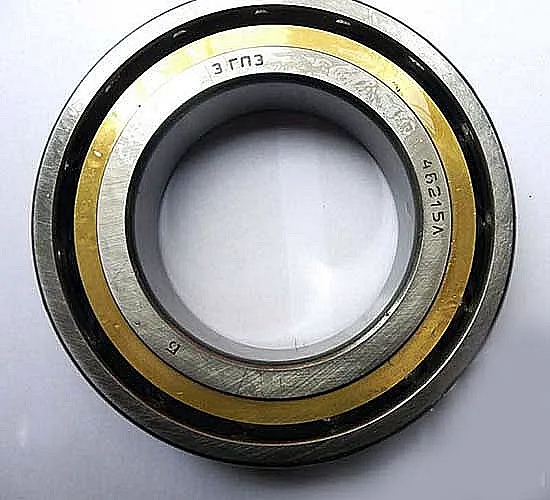

Подшипник 46215Л в индивидуальной упаковке. Хорошо видна конструкция с латунным сепаратором и чистота обработки дорожек качения.
Как проверить совместимость по габаритным размерам
Для успешной замены необходимо убедиться, что новые подшипники полностью соответствуют посадочным местам. Ключевые присоединительные размеры, помимо основных 75×130×25 мм, включают: диаметр борта наружного кольца (113 мм), диаметр борта внутреннего кольца (92 мм), ширину и глубину монтажных канавок. Сопоставление этих данных с чертежом имеющегося узла гарантирует корректный монтаж и работоспособность собранного шпинделя.
Примеры типовых заказов
Комплект для срочного ремонта. Заказчик из Нижнего Новгорода запросил два подшипника 46215Л для замены в станке 1К62 с доставкой на следующий день. Был поставлен комплект с классом точности «4», полностью соответствующий оригиналу.
Партия для капитального восстановления парка станков. Предприятие из Челябинска заказало 10 подшипников Т-46215Л (повышенной точности) для ревизии шпиндельных узлов на 5 единицах оборудования перед запуском ответственного заказа.
Заказ с консультацией по аналогам. Клиент из Казахстана интересовался возможностью замены на импортный аналог. Наши специалисты подготовили расшифровку по параметрам (угол контакта, допуски) и подтвердили, что оригинальный подшипник 46215Л для токарного станка 1К62 является оптимальным решением для сохранения геометрии узла.
Поставки по России и СНГ от ГИДРАВЛИКА
Продукция под брендом ГИДРАВЛИК поставляется нашей компанией «ГИДРАВЛИКА» во все регионы. Мы обеспечиваем оперативную доставку надежными транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города России и страны СНГ.
Каждый подшипник 46215Л для токарного станка 1К62 проходит контроль качества и поставляется с технической документацией. Наши инженеры готовы предоставить консультацию по подбору, совместимости и монтажу.
Для оформления заказа или получения технической спецификации обратитесь к нам через Контакты или оставьте заявку через форму на сайте. Мы поможем возобновить работу вашего оборудования в кратчайшие сроки.
