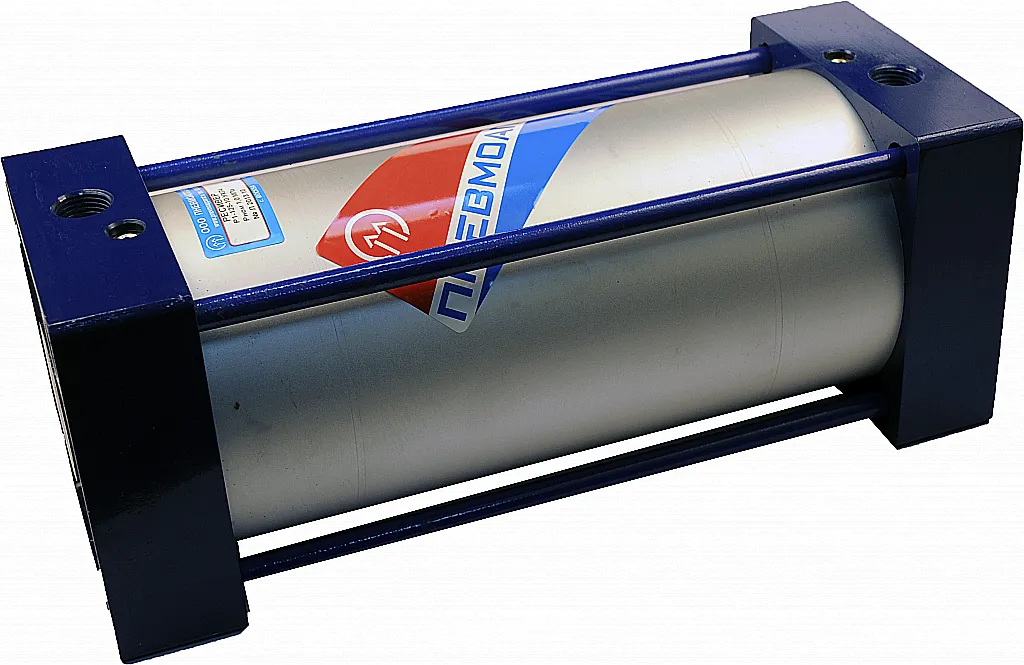

Ресивер Р1-050 представляет собой балочный воздушный баллон, предназначенный для аккумулирования, хранения и стабилизации давления сжатого воздуха в различных промышленных пневмосистемах. Данная модель является базовой в серии Р1 с внутренним диаметром цилиндра 50 мм.
Описание и назначение
Ресивер Р1-050 используется как промежуточная или концевая емкость в пневматических сетях, служащая для сглаживания пульсаций, компенсации пиковых расходов воздуха и обеспечения стабильного давления для конечного оборудования. Изделие входит в серию Р1, номенклатура которой включает емкости объемом от 0,5 до 20 литров. Применение ресиверов серии Р1, включая модель Р1-050, актуально в гидростанциях и системах, где требуется надежное хранение рабочей среды.
Пример технической шутки инженера:
Приходит инженер на склад, видит новую партию ресивера Р1-050 и радостно говорит коллеге: "Ну вот, теперь у нашего компрессора будет где вздохнуть с облегчением!"
Основные параметры и габаритные размеры
Ключевые параметры ресивера — объем, рабочее давление и присоединительные размеры. Модель Р1-050 характеризуется внутренним диаметром гильзы 50 мм и доступным объемом от 0,5 до 5,5 литров, что позволяет подобрать оптимальный размер для конкретной задачи. Для подключения пневмолиний на обеих торцевых крышках предусмотрены резьбовые отверстия G1/4". Дополнительно в крышках имеются по 4 крепежных отверстия для монтажа ресивера на раму, стену или другую несущую конструкцию. Допускаются иные варианты крепления — на лапах или фланце, которые заказываются отдельно.
Код ТН ВЭД для изделий данного типа обычно относится к группе 8421 (Оборудование для фильтрования или очистки жидкостей или газов) или 8479 (Машины и механические устройства, не имеющие определенного функционального назначения). Точный код уточняется при таможенном оформлении.
| Параметр |
Значение для Р1-050 |
| Внутренний диаметр, мм |
50 |
| Доступный объем, л |
0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5 |
| Примерная масса (зависит от объема), кг |
~1.5 – ~8.5 |
Чертеж ресивера Р1-050 с обозначением габаритных и присоединительных размеров.
Технические характеристики модели Р1-050
Технические параметры ресивера Р1-050 являются типовыми для всей серии Р1 и обеспечивают его надежную и долговечную работу в составе пневмосистем.
| Параметр |
Значение |
| Рабочее давление (номинальное), МПа (бар) |
1,0 (10) |
| Максимальное давление, МПа (бар) |
1,6 (16) |
| Присоединение пневмолиний |
Резьба G1/4" в крышках |
| Диапазон рабочих температур |
от -40 °C до +80 °C |
| Тип рабочей среды |
Сжатый воздух, очищенный от механических примесей и капельной влаги |
| Варианты крепления корпуса |
Стандартно: на крепежные отверстия в крышках. Опционально: на лапах, на фланце. |
Преимущества и особенности эксплуатации
Выбор ресивера Р1-050 от бренда ГИДРАВЛИК предоставляет ряд практических преимуществ для технических специалистов и сервисных компаний:
- Снижение нагрузки и износа компрессора: Ресивер аккумулирует воздух, позволяя компрессору работать в более щадящем режиме с меньшим количеством пусков/остановов.
- Стабилизация давления в системе: Сглаживает пульсации, вызванные работой поршневых компрессоров или одновременным включением нескольких пневмопотребителей.
- Увеличение ресурса работы пневмоинструмента: Обеспечивает подачу воздуха с постоянными параметрами, что положительно сказывается на долговечности цилиндров, пневмомоторов и другого оборудования.
- Простота интеграции в существующие системы: Стандартные резьбовые присоединения G1/4" и несколько вариантов крепления облегчают монтаж ресивера практически в любую схему.
- Длительный срок службы: Конструкция ресивера Р1-050 рассчитана на продолжительную эксплуатацию в указанном диапазоне давлений и температур при условии использования подготовленного воздуха.
Принцип работы в пневмосистеме
Ресивер Р1-050 подключается к магистрали сжатого воздуха после подготовки (фильтр-влагоотделитель, редуктор давления). Во время работы компрессора емкость заполняется, достигая заданного давления. При открытии линии к потребителю (пневмоцилиндр, инструмент) воздух поступает не только напрямую от компрессора, но и из объема ресивера, обеспечивая стабильный расход и давление. Это особенно важно при кратковременных пиковых нагрузках, которые компенсируются запасом воздуха в баллоне.
Температурный режим и ресурс работы
Ресивер Р1-050 сертифицирован для эксплуатации в широком диапазоне от -40 °C до +80 °C, что позволяет использовать его как в отапливаемых цехах, так и на открытых площадках в умеренном и холодном климате. Изделие рассчитано на непрерывную работу в циклическом режиме в соответствии с номинальным давлением 1,0 МПа.
Главными факторами, влияющими на ресурс ресивера, являются:
Качество рабочей среды: Наличие в воздухе абразивных частиц и агрессивных химических соединений ускоряет коррозию внутренней полости.
Соблюдение графика сервисного обслуживания: Регулярный визуальный осмотр на предмет повреждений, проверка герметичности соединений.
Непреднамеренное превышение давления: Работа на максимальном давлении 1,6 МПа допустима лишь кратковременно; систематическая эксплуатация на пределе сокращает срок службы.
Область применения и типовое оборудование
Ресивер Р1-050 и другие модели серии Р1 находят применение в различных отраслях промышленности и сервиса:
Пневмоавтоматика станков: Для питания управляющих пневмоцилиндров, зажимных патронов, систем смазки.
Прессовое и испытательное оборудование: Для создания запаса воздуха для работы пневмоприводов.
Строительное и монтажное оборудование: В составе передвижных компрессорных станций для обеспечения работы пневмоинструмента (дрели, гайковерты, краскораспылители).
Пищевая и фармацевтическая промышленность: В системах с сухим и чистым сжатым воздухом для транспортировки продуктов, управления клапанами.
Маломощные гидростанции (в случае их оснащения пневматическими системами управления).
Расшифровка условного обозначения
Обозначение "Ресивер Р1-050" имеет следующую структуру:
Р1 — серия балочных воздушных ресиверов.
050 — внутренний диаметр гильзы (корпуса) в миллиметрах. Таким образом, полное название "Ресивер Р1-050" указывает на принадлежность к серии и ключевой геометрический параметр, определяющий диапазон доступных объемов.
При спецификации заказа указывается также требуемый объем и климатическое исполнение. Например: Ресивер Р1-050-2,0 УХЛ 4, где 2,0 — объем в литрах, УХЛ 4 — климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях).
Типичные ошибки при подборе
- Неправильный расчет требуемого объема: Выбор слишком малой емкости, которая не справляется с компенсацией пиковых расходов, приводит к частым включениям компрессора и его перегреву.
- Игнорирование давления в системе: Подбор ресивера Р1-050 для систем, где рабочее давление превышает номинальные 1,0 МПа, недопустим и создает аварийную ситуацию.
- Несоответствие типа присоединения: Попытка подключить трубопровод с резьбой, отличной от G1/4", через нештатные переходники может нарушить герметичность.
- Пренебрежение температурным диапазоном: Установка ресивера в помещениях с постоянной температурой выше +80 °C (например, рядом с печами) без дополнительного анализа.
Примеры оформления заказа
Заказывая ресивер Р1-050, важно четко указать все необходимые параметры:
Пример 1 (базовый): Ресивер Р1-050-1,0. (Баллон диаметром 50 мм объемом 1 литр, стандартное исполнение для подключения).
Пример 2 (с креплением): Ресивер Р1-050-5,0 + комплект лап для крепления Р1-050.
Пример 3 (полная спецификация): Ресивер Р1-050-3,0 УХЛ 4 (стандартное крепление).
Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с техническими специалистами.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужный объем ресивера Р1-050 для конкретной системы?
Выбор объема зависит от производительности компрессора и расхода воздуха потребителями. Упрощенная методика: минимальный объем ресивера (литры) должен быть равен производительности компрессора (л/мин), деленной на 8. Например, для компрессора 200 л/мин рекомендуется ресивер от 25 литров. Для модели Р1-050 с максимальным объемом 5,5 л он подходит для систем с компрессором до ~44 л/мин.
2. Каковы сроки поставки и условия доставки по России?
Стандартные сроки поставки ресиверов серии Р1 составляют от 3 до 10 рабочих дней в зависимости от наличия на складе в Москве. Мы осуществляем доставку во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Точные сроки и стоимость доставки уточняйте у менеджеров https://777-gidra.ru.
3. Можно ли использовать ресивер Р1-050 на улице в зимнее время?
Да. Модель рассчитана на работу при температуре до -40 °C. Однако при эксплуатации на открытом воздухе необходимо предусмотреть защиту от прямого попадания осадков и солнца, а также регулярный слив конденсата, образующегося из-за перепадов температур внутри емкости.
4. Что делать, если требуется ресивер с объемом 5,5 литра, но давление в моей системе 0,7 МПа? Подойдет ли Р1-050?
Да, ресивер Р1-050 с номинальным давлением 1,0 МПа полностью подходит для работы в системах с давлением 0,7 МПа. Работа при давлении ниже номинального является штатным режимом и не оказывает отрицательного влияния на ресурс изделия. Важно обеспечить соответствие присоединительной резьбы (G1/4").
Подведем итоги
Ресивер Р1-050 от бренда ГИДРАВЛИК — это надежное и проверенное решение для организации эффективного воздухоснабжения в маломощных и средних пневмосистемах. Широкий диапазон объемов в рамках одной типоразмерной группы позволяет точно подобрать модель под конкретные условия эксплуатации, будь то промышленный станок, испытательный стенд или мобильная компрессорная установка.
Как официальный поставщик, компания ГИДРАВЛИКА осуществляет поставки данной продукции по всей территории России и в страны СНГ. Наши специалисты готовы проконсультировать вас по вопросам подбора, совместимости с существующим оборудованием и подобрать функциональный аналог при необходимости. Для получения подробной информации и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте https://777-gidra.ru.
